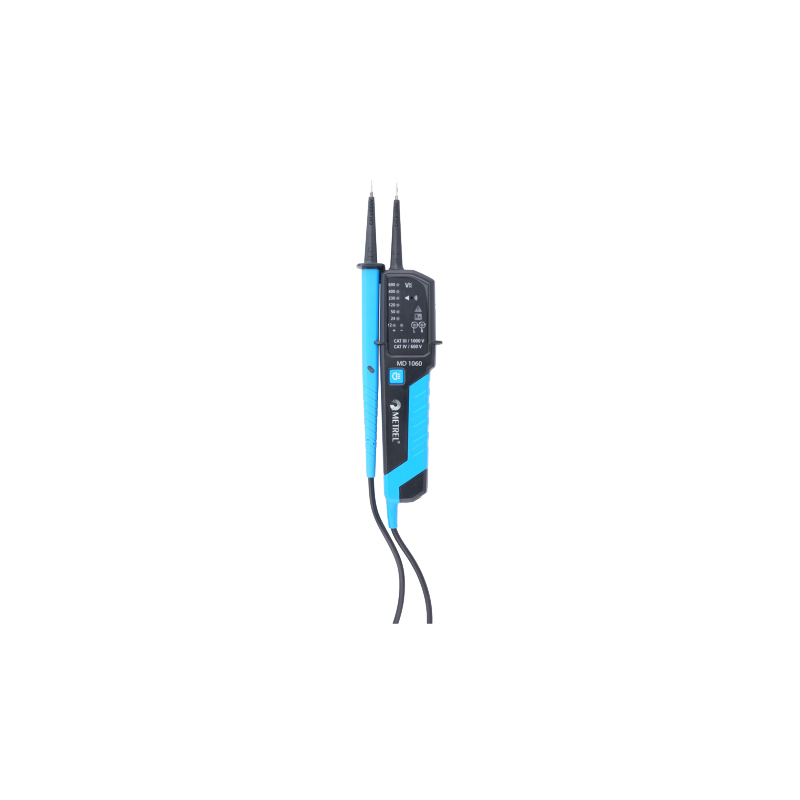

德国METREL MD 1160电压测试仪

METREL MD 1160支持交直流电压自动识别检测，可适配光伏直流侧、储能系统、工业交直流混合配电等复杂场景的检测需求，无需手动切换交直流档位，仪器可自动识别信号类型并输出对应测量值。使用过程中需注意以下事项：一是检测前需预估被测电压范围，确保不超过1000V的最大量程，若无法预估电压范围需先切换至最大量程档位再进行测试；二是测试前需确认测试笔接口插接牢固，避免接触不良导致测量误差；三是在高湿、高粉尘环境下作业时，需确认仪器接口无进水、无灰尘堆积，避免出现绝缘击穿风险；四是检测带有脉冲干扰的直流电压场景时，可开启峰值保持模式，准确捕捉瞬时电压峰值，获取更全面的检测数据。

该设备绝缘检测采用直流高压加压测试原理，内置高精度稳压直流高压发生模块，可输出稳定的500V/1000V测试电压，将测试电压施加到被测绝缘介质（如电缆绝缘层、电机绕组绝缘、配电柜相间绝缘）两端后，设备通过高灵敏度采样回路采集透过绝缘介质的微安级泄露电流，基于欧姆定律自动计算得出被测介质的绝缘电阻值。设备内置抗干扰滤波模块，可屏蔽现场复杂电磁环境对微电流采样的干扰，避免误判绝缘性能，测量逻辑完全符合电力行业绝缘预防性试验的技术规范，相较于常规测试方案，检测效率提升60%以上，且无需额外搭建测试回路。

该设备严格符合多项核心行业标准，国际层面符合IEC 61010-1测量仪器安全标准、IEC 61557低压电气系统测试标准，绝缘检测功能符合IEC 60364电气安装安全检测要求；国内层面满足GB/T 18216《交流1000V和直流1500V以下低压配电系统电气安全 检测试验仪器》通用要求、GB/T 1408.1《绝缘材料 电气强度试验方法》相关参数要求，同时适配国家电网Q/GDW系列配网设备验收检测标准、住建部电气消防检测相关技术规范。标准覆盖度满足G端电网验收、市政公共设施检测、安全生产监督排查，以及B端工业电气运维、新能源项目并网检测等各类场景的合规性要求，检测结果具备专业领域认可度。

德国METREL MD 1160电压测试仪同时满足多项国际、国内权威检测标准，国际层面符合IEC 61010-1测量仪器安全标准、IEC 61557低压配电系统安全检测标准，可适配跨国项目、外资工厂的检测合规要求；国内层面符合DL/T 1550《现场手持电压测试仪技术条件》、GB/T 13978《数字多用表通用技术条件》、GB 50303《建筑电气工程施工质量验收规范》相关检测精度要求，适配电网、住建、应急管理等国有单位的检测合规需求。该仪器所有出厂检测项目均严格遵循对应标准执行，测量结果可直接作为电力验收、安全排查、运维巡检等场景的合规依据，无需额外开展标准适配性校准即可投入正式作业，覆盖1000V及以下所有低压配电场景的检测合规要求。

METREL MD 1160的测量精度不会受配电系统谐波影响，完全适配工业制造企业的复杂配电检测需求。该仪器采用真有效值测量技术，1kHz的采样率可完整覆盖31次及以下谐波的采样计算，无论电压波形是否发生畸变，都可以准确测量得到真实的电压有效值，测量精度符合IEC 61557标准对谐波环境下的精度要求，误差小于±0.5%，远高于工业检测的精度要求。针对变频器、伺服电机等谐波源集中的工业配电场景，该仪器的测量结果可真实反映系统的实际电压水平，避免传统平均值万用表因谐波导致的测量偏差，可为配电系统调整、设备故障排查提供精准的数据支撑，无需额外开展谐波环境下的精度校准即可投入使用。

使用METREL MD 1160开展带电检测作业需严格遵守以下安全规范：一是作业前必须确认作业场景的过压等级符合仪器的安全防护范围，仅可在CAT III 1000V及以下、CAT IV 600V及以下的低压配电场景开展带电检测，严禁用于高压配电场景；二是作业人员必须佩戴符合耐压要求的绝缘手套、绝缘鞋，严禁裸手、单手开展带电检测作业，作业过程中需设专人监护；三是检测前需确认测试笔绝缘层无破损、接口插接牢固，若测试笔出现老化、开裂情况需立即更换；四是严禁超量程使用仪器，若测量值超出量程上限需立即断开测试笔，避免损坏仪器造成安全风险；五是检测完成后需先断开高压端测试笔，再断开接地端测试笔，严禁带负荷拔插测试笔。

METREL MD 1160电压测试仪的核心技术参数覆盖低压电力检测全需求：交直流电压测量量程为0V-1000V，交流电压测量精度为±0.5%读数±2字，直流电压测量精度为±0.2%读数±1字；采用真有效值测量技术，采样率达1kHz，可准确测量含谐波的复杂电压信号；支持45Hz-65Hz工频频率测量，精度达±0.1Hz；标配通断测试功能，蜂鸣响应速度小于100ms，可快速完成线路通断校验。安全等级达到CAT III 1000V、CAT IV 600V，适配各类低压工业、民用配电场景的带电检测需求；防护等级为IP54，可适配户外、潮湿、多粉尘的复杂作业环境；整机重量仅280g，便携性突出，适合现场巡检作业使用。

METREL MD 1160采用真有效值采样测量原理，通过高速ADC对被测电压信号进行全周期采样，经过数字信号处理后计算得到真实的电压有效值，区别于传统普通万用表的平均值测量模式。相比传统万用表的核心优势包括：一是测量精度不受谐波影响，可准确测量工业配电、新能源配电等谐波含量较高场景的真实电压值，测量误差远低于普通平均值万用表；二是安全等级更高，CAT IV 600V的安全防护等级可适配低压进线端等高压冲击风险较高的场景，远超普通家用/工业万用表的CAT III 600V等级；三是环境适应性更强，IP54的防尘防水等级可适应户外淋雨、多粉尘的复杂作业环境，且操作逻辑更简化，无需复杂档位切换，作业效率比传统万用表提升60%以上。

现场检测需严格遵守电力作业安全规范：第一，操作人员需持有对应等级的电工操作资质，开展高压周边检测作业时需佩戴绝缘手套、穿绝缘靴，设置作业警戒区域；第二，开展绝缘检测前，需对被测设备进行充分放电，放电时间不少于3分钟，避免残余电荷击穿设备或造成人员触电；第三，禁止在雷电、暴雨等极端天气下开展户外带电检测作业，环境湿度超过90%时不得开展绝缘检测；第四，测量过程中严禁切换量程档位，避免拉弧烧损设备接口，被测参数超出设备测量范围时不得强行接入测试；第五，测试完成后需先拆除带电端接线，再拆除设备端接线，避免接线误碰带电体引发安全事故。

该设备适配各类复杂极端环境的检测需求，核心环境参数如下：工作温度范围为-20℃至+55℃，可在北方冬季户外、南方夏季高温户外、工业厂房高温环境下正常运行，无需额外加装温控装置；存储温度范围为-40℃至+70℃，可适应极端地区的运输、存放需求；相对湿度耐受范围为5%至95%无凝露，可在高湿度的地下配电房、南方梅雨季节户外正常开展检测；防护等级达IP54，可抵御现场灰尘侵入、少量雨水喷淋，无需额外做防护处理即可开展小雨天气下的应急检测；海拔支持最高4000米的高原地区作业，不会因气压降低出现高压输出不稳的问题；EMC抗干扰等级达工业3级，可在大功率电机、变电站周边等强电磁干扰环境下稳定采样，检测数据偏差不超出标准允许范围。

METREL MD 1160完全适配市政工程电力验收的检测要求，可满足各类市政项目的验收检测需求。该仪器的测量精度符合GB 50303《建筑电气工程施工质量验收规范》中对电压检测的精度要求，电压测量误差小于±0.5%，远低于规范要求的±1%的误差阈值，测量结果可直接作为市政电力验收的合规依据。可覆盖的市政验收场景包括道路照明系统电压检测、保障性住房配电验收、市政管网供电系统检测、公共场馆电力工程验收等，仪器标配数据保持功能，可一键锁定测量值，方便现场人员记录数据，IP54的防护等级可适配户外市政项目的复杂作业环境，无需额外的防护措施即可在雨天、扬尘环境下开展检测作业，大幅提升市政验收的作业效率。

开展功率分析作业需遵循标准化操作流程：第一步，检测前确认被测线路处于带电运行状态，操作人员佩戴绝缘防护用具，首先核对被测系统接线类型（单相/三相三线/三相四线）；第二步，按照相序标识对应接入电压测试探针与电流钳，电流钳需卡在对应相线的导线上，箭头方向与电流流向保持一致，确认接线牢固无松动；第三步，在设备操作界面选择对应功率分析模式，输入被测系统的额定电压、变比等基础参数，启动自动测量；第四步，设备同步采样3个周期以上的电压电流瞬时值，自动计算输出有功功率、无功功率、功率因数、谐波畸变率等20余项参数，测量完成后可直接存储或导出数据。操作过程中严禁接触裸露带电部位，避免触电风险。
