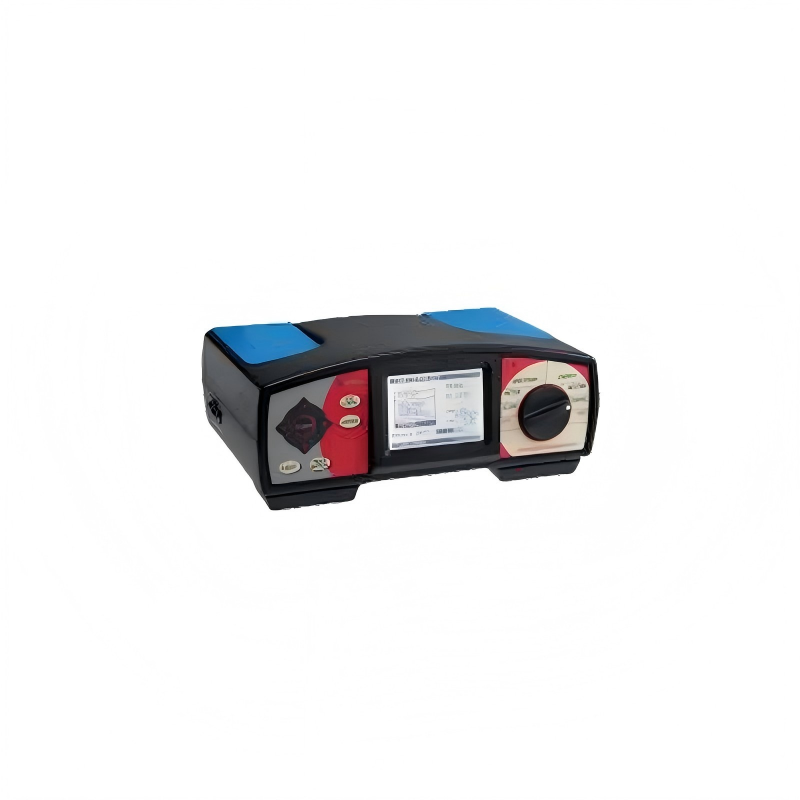

德国美翠METREL MI2092F三相电力质量分析仪

该仪器的核心技术参数完全符合A类电能质量检测仪器要求，电压测量范围覆盖1V~1000V AC/DC，测量精度可达±0.1%，电流测量支持5A~6000A量程（可适配不同规格电流钳），频率测量范围为42.5Hz~69Hz，精度±0.01Hz。支持最高50次谐波及间谐波检测，电压电流通道同步采样误差小于1μs，采样率达1MS/s，可捕获最短1ms的瞬态电压脉冲事件。内置16G本地存储，可支持最长30天的连续不间断数据采集，可同时检测闪变、电压暂升暂降、中断、三相不平衡度、有功无功、功率因数等30余项电能质量参数，所有参数测量逻辑均符合国际及国内行业标准要求，检测结果可直接用于合规性判定。

该设备支持0~50次谐波电压、谐波电流的全参数测量，可同时输出各次谐波的含量、占比、谐波功率等参数，谐波测量精度符合IEC 61000-4-7标准要求，幅值测量误差小于0.1%。该功能可适配各类谐波高发场景的检测需求，包括光伏/风电新能源并网点谐波检测、变频设备集群配电系统谐波检测、数据中心IDC配电谐波检测、轨道交通牵引配电系统谐波检测等，可精准定位各次谐波的发射源和发射水平，为有源电力滤波器APF、静止无功发生器SVG的参数配置和治理效果核验提供数据支撑。测量时需确保电流钳的相位标识与对应电压相位一一对应，避免相位偏差导致谐波功率计算结果失真。

该设备完全满足国内电网企业的电能质量现场检测要求，首先精度等级符合国网、南网对现场检测设备的A级精度要求，所有检测指标均覆盖电网现场检测的全部需求，包括谐波、闪变、三相不平衡、电压暂态事件、功率、频率等常规检测项，同时支持暂态过电压捕获、间谐波检测等特殊检测需求；其次设备的计算逻辑完全符合国网Q/GDW 11624-2016《电能质量监测装置技术规范》、南网《电能质量现场检测作业指导书》的相关要求，检测数据与电网固定式电能质量监测装置的数据一致性误差不超过1%；设备采用便携式设计，内置大容量电池可支持8小时以上连续作业，适配户外台区、山区新能源场站等无外接供电的检测场景，检测报告可直接适配电网企业的验收、抽检报告模板，无需二次整理。

该设备的闪变测量完全符合IEC 61000-4-15《电磁兼容 试验和测量技术 电压波动和闪变测量方法》以及IEC 61000-4-30 Class A的测量标准要求，短时间闪变Pst和长时间闪变Plt的测量精度可达±5%，完全满足国内GB/T 12326《电能质量 电压波动和闪变》的检测要求，可直接用于居民供电质量投诉排查场景。使用时只需将设备接在投诉点位的进线端，连续测量至少24小时，即可输出符合标准的闪变评估报告，准确定位闪变的发生规律、幅值水平，还可通过关联同期的谐波、负载数据溯源闪变的产生来源，为供电部门制定治理方案提供数据支撑，也可用于工业企业精密设备受闪变干扰的故障排查。

该仪器基于高速同步采样+数字信号处理技术实现高精度电能质量检测：首先通过三相电压、电流通道的同步采样模块实现多通道同步采集，通道间采样时间差小于1μs，避免相位误差导致的参数计算失真；其次采用快速傅里叶变换算法完成谐波、间谐波分量的提取与计算，按照IEC 61000-4-15标准算法计算短时间闪变Pst、长时间闪变Plt，通过对电压有效值的毫秒级连续跟踪识别电压暂升、暂降、中断等暂态事件，高采样率模块可捕获瞬态过电压的波形特征，所有数据处理逻辑均严格符合A类仪器的算法要求，确保检测结果的准确性和权威性。

该设备内置8GB大容量固态存储，可支持连续7*24小时全指标检测数据的本地存储，采样间隔可在1s~1h之间自定义设置，若采用1分钟采样间隔可存储超过2年的连续检测数据，满足长期在线监测与短时现场检测的不同存储需求。数据导出支持多种通用格式，包括可用于深度数据分析的CSV格式、可直接用于报告展示的PDF格式、可对接第三方分析系统的XML格式，导出的数据包含所有检测指标的原始采样数据、事件记录、波形文件等完整信息。配套的专业分析软件可自动生成符合国内电能质量标准的检测报告，支持指标合规性自动判定、谐波溯源、三相不平衡分析等进阶功能，导出的报告可直接作为企业合规自查、政府监管抽查、项目验收的支撑材料，无需二次加工整理。

现场检测需严格遵守安全及操作规范：首先检测人员需具备对应电压等级的作业资质，根据被测系统电压等级佩戴绝缘手套、绝缘鞋等防护用具，接线前需确认测试线、电流钳的绝缘层无破损、无裸露，严禁超出仪器1000V AC的额定电压量程使用；其次电流钳需先闭合钳口确认无异物、无缝隙后再卡接被测线缆，检测过程中严禁拉扯测试线，如需在带电工况下调整接线需由持证专业人员操作；设备需远离大功率变频器、通信基站天线等强电磁辐射源放置，避免电磁干扰导致检测数据失真；检测结束后需按先断电流回路、后断电压回路的顺序拆除接线，避免触电风险。

该设备的谐波测量完全符合IEC 61000-4-7《电磁兼容 试验和测量技术 谐波和间谐波的测量和测量仪器导则》、IEC 61000-4-30 Class A级测量标准，同时满足国内GB/T 14549《电能质量 公用电网谐波》的检测要求。谐波测量最高支持50次谐波及2~50次间谐波检测，电压谐波测量精度可达±0.1%读数，电流谐波测量精度可达±0.2%读数，采样带宽覆盖DC~10kHz，可精准捕捉各类非线性负载产生的谐波干扰信号。A级的测量精度无需额外校准即可直接用于并网验收、监管抽检等法定检测场景，测量数据具备合规性。

该设备采用多通道同步高速采样技术，每通道采样率可达1MS/s，可实现三相电压、电流信号的实时同步采集，设备内置的事件触发算法会实时将采集到的电压有效值与预设的阈值进行比对，当电压有效值低于额定值的90%判定为电压暂降、高于额定值的110%判定为电压暂升，满足触发条件时会自动启动事件记录，同步保存事件发生前10个周期、事件过程、事件结束后10个周期的完整波形数据，事件时间分辨率可达1ms，可准确记录事件的幅值、持续时间、相位变化等核心参数，完全符合IEC 61000-4-15的暂态事件测量要求，可用于敏感设备跳闸、生产故障的诱因溯源。

开展现场检测需遵循规范操作流程：首先提前确认被测系统的电压等级、额定电流，选配对应量程的电流钳，检测人员佩戴符合要求的绝缘防护用具；其次按照相序对应连接电压测试线，电流钳钳口朝向与电流流向保持一致，确保钳口贴合无异物；开机后根据检测需求选择对应检测模式，设置检测时长（合规性检测需按照标准要求至少连续检测7天），确认参数设置无误后启动检测；检测过程中避免触碰测试线，避免大功率电磁干扰源靠近设备；检测结束后先断开电流钳，再断开电压测试线，导出原始数据即可进行后续分析，全程需严格遵守带电作业安全规范。

该设备核心检测参数覆盖全维度电能质量指标范畴，基础电气参数方面支持10V~1000V AC三相相电压、线电压测量，电流测量兼容柔性罗氏线圈与刚性电流钳，量程覆盖10A~6000A，可适配不同容量配电回路的检测需求；电能质量专项指标方面，支持0~63次谐波、间谐波检测，可同步测量电压暂升、暂降、中断、闪变、三相电压/电流不平衡度、功率因数、有功/无功/视在功率、频率、电压波动等常规指标，同时支持20μs采样率的暂态过电压事件捕获。设备单周波采样率达1024点，可完整还原电压电流波形特征，满足绝大多数工业场景、电网场景的电能质量故障排查、合规检测需求，所有参数测量逻辑均符合国际与国内主流电能质量检测标准要求。

该设备采用同步采样+数字信号处理的核心技术架构，首先通过6通道同步高速AD采样电路，对三相电压、三相电流信号实现1024点/周波的同步采样，采样过程中内置信号调理模块对输入信号进行滤波、放大处理，避免现场电磁干扰导致的信号失真；采样完成后通过内置的FFT快速傅里叶变换算法对时域信号进行频域分解，提取各次谐波、间谐波的幅值与相位参数，同时基于IEC 61000-4-30标准定义的算法模型，计算闪变、三相不平衡、电压暂态事件等各类电能质量指标；针对暂态事件，设备内置20μs高采样率的暂态捕获通道，可完整捕捉纳秒级的过电压、浪涌等暂态事件波形，为故障溯源提供完整的数据支撑，所有计算逻辑均经过标准化校准，确保数据的准确性。
