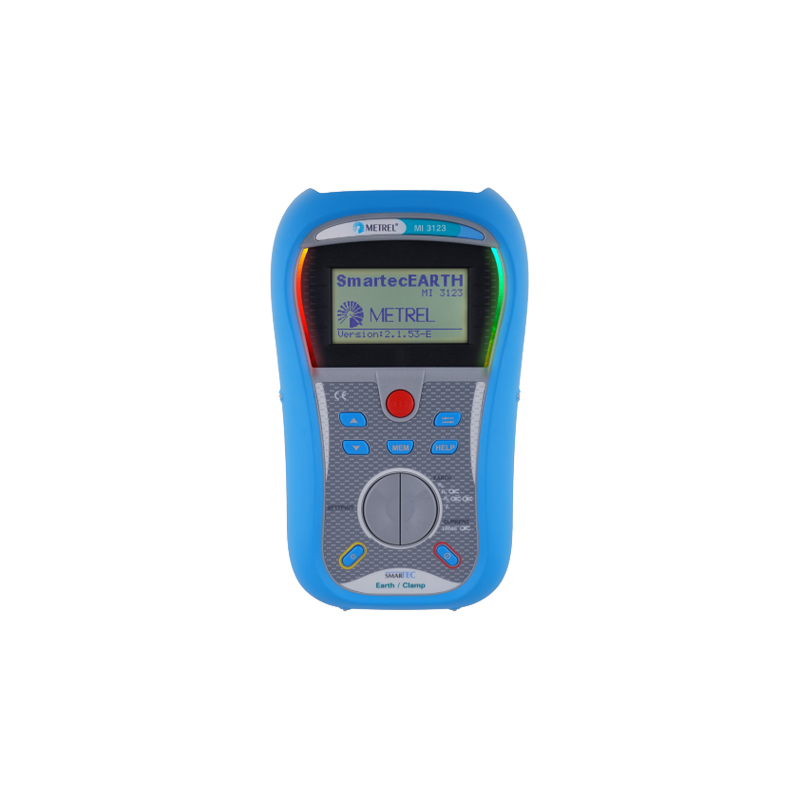

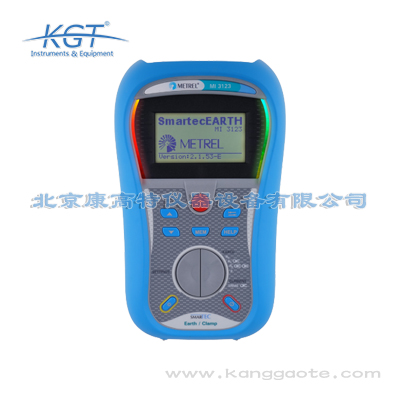

德国美翠 MI3123高级通用接地电阻测试仪

使用该仪器进行土壤电阻率测试时，需遵循以下操作要求保障测试结果准确：第一是布极要求，采用标准四极等距法布极，四个测试极沿同一直线等距布置，极间距根据测试深度需求选择，测试极插入土壤的深度不得超过极间距的1/20，例如极间距为10米时，插入深度不得超过0.5米；第二是环境要求，需避开地下金属管线、电缆沟等地下构筑物的走向，测试区域内不得有大量金属杂物，尽量选择干燥天气测试，雨后72小时内土壤含水率过高，不建议开展测试；第三是操作要求，测试前需确认四个测试极与土壤接触良好，仪器选择四极法土壤电阻率测试模式，输入极间距参数后即可自动计算得出土壤电阻率结果，该仪器0.01Ω·m~9999kΩ·m的测试量程可覆盖沙土、黏土、岩石等各类地质条件的测试需求。

该仪器采用异频交流测试法作为核心测试原理，可输出128Hz、256Hz两类非工频测试电流，有效规避现场50Hz/60Hz工频及其谐波的干扰，解决常规工频测试法在高电磁干扰环境下数据偏差大的问题。针对不同测试方法的原理如下：二极法通过测试被测接地体与已知参考接地极之间的回路电阻得出结果，适用于小范围简易测试；三极法通过电位极、电流极的电位差与测试电流的比值计算接地电阻，是常规验收的标准方法；四极法在三极法基础上消除了测试线电阻的干扰，同时可用于土壤电阻率测试。仪器内置自适应滤波算法，可在5V工频干扰下仍保持标称测试精度，适配复杂现场环境。

使用过程中需遵循以下核心要求：第一，布极时需提前排查地下管线分布，避开地下金属管线、电缆等导体，避免对测量结果产生干扰，极距设置需符合GB 50065中对应接地装置的测量要求；第二，测量前需确认被测接地体无带电风险，若需在线检测需做好绝缘防护，避免触电风险；第三，潮湿、雨雪环境下作业时需做好接线端子的绝缘防护，避免端子沾水导致测量误差；第四，强电磁环境下作业需开启设备的深度滤波模式，若设备提示干扰超限需调整布极位置，不得强行测量；第五，测量大型接地网时需采用多组极距重复测量，排除局部地质条件导致的误差。遵循以上要求可保证测量结果的准确性，符合各类检测规范的要求。

开展土壤电阻率测试需严格遵守规范要求，注意事项主要包括：首先测试方法选择需适配地形，平坦区域优先选择温纳四极法，地形狭长区域可选择施伦贝格尔法，极距设置需对应所需勘测的土壤深度，通常极距为勘测深度的2倍；其次布极需避开地下金属管线、电缆、接地体等导体，避免测试数据出现偏差，同时电极插入土壤深度不得超过极距的1/20，确保电流场分布符合测试要求；另外测试时机需避开暴雨、暴雪等极端天气后72小时内的时段，避免土壤含水率过高导致测试数据低于实际值，若需长期监测土壤电阻率需选择固定测试点位，确保数据可比性；测试完成后需记录测试点位的经纬度、测试时间、土壤条件等辅助信息，便于后续数据溯源分析，测试流程符合GB/T 17949.1的相关要求。

该仪器相比普通接地电阻测试仪的技术优势主要体现在四个方面：第一是测试覆盖性更强，无需额外配件即可实现接地电阻、土壤电阻率、接地电压、跨步电压四类测试项目，支持二极、三极、四极全测试方法，可适配90%以上的接地测试场景；第二是精度与抗干扰能力更强，±2%的测试精度远高于常规仪器±5%的精度要求，异频测试技术使其抗干扰能力比常规工频测试仪器提升40%以上，可适配更多复杂现场；第三是环境适应性更强，机身采用IP54防护等级，可在-10℃~50℃的温度范围、30%~90%湿度范围内正常工作，适合户外极端环境测试；第四是便携性与续航更强，机身重量仅1.2kg，内置大容量锂电池，满电状态下可连续测试8小时以上，满足全天户外测试需求，无需外接电源。

首先这款设备的测试精度、性能完全符合GB 50057《建筑物防雷设计规范》、GB/T 21431《建筑物防雷装置检测技术规范》中对防雷检测设备的要求，测试数据可直接作为防雷装置合规性判定的依据，满足应急管理、市政监管等G端单位的检测合规性要求；其次设备支持多场景测试功能，可覆盖建筑物防雷接地、市政充电桩接地、轨道交通枢纽接地、文物古建筑防雷接地等多类政府监管场景的测试需求，设备内置大容量存储单元可存储最多1000组测试数据，所有测试数据不可随意篡改，可满足监管类检测的数据溯源要求；另外设备防护等级达IP54，适配户外复杂天气环境下的作业需求，整机轻量化设计便于检测人员携带开展移动巡检作业，可大幅提升政府类防雷检测项目的作业效率与数据可靠性。

该仪器可实现多类接地相关测试项目，具体参数范围如下：第一是接地电阻测试，量程覆盖0.01Ω~3000Ω，测试精度为±2%±0.01Ω，分辨率可达0.01Ω；第二是土壤电阻率测试，量程覆盖0.01Ω·m~9999kΩ·m，适配不同地质条件的土壤参数检测；第三是接地电压测试，量程覆盖0~100V AC，测试精度±1%，可提前检测接地体的带电风险；第四是可选跨步电压、接触电压测试，满足大型接地网的安全性评估需求。仪器最大输出测试电流为20mA，测试过程中不会对接地系统造成损伤，同时支持辅助极接地电阻自动校验，允许辅助极接地电阻最高达100Ω，降低现场布极的难度。

该设备在防雷接地验收场景下具备多项合规性优势：首先测试精度符合GB 50057《建筑物防雷设计规范》、GB 50169《电气装置安装工程 接地装置施工及验收规范》、QX/T 304《防雷装置检测技术规范》等验收标准的精度要求，测试数据可直接作为验收依据；其次设备支持接地电阻、等电位连接电阻、土壤电阻率等防雷验收所需的全参数测试，无需更换设备即可完成所有防雷接地相关的验收测试项目；另外设备测试数据带有时间戳，可自动存储1000组测试数据，不可随意篡改，可满足验收数据溯源的要求，数据可通过配套软件导出，直接用于验收报告编制；同时设备支持双钳口法测试，可适配城市建成区建筑防雷验收无法布设辅助极的场景，大幅提升验收测试的效率，是G端防雷主管单位、B端施工单位开展防雷验收的合规性测试设备。

针对变电站、高压线路周边等强电磁干扰场景，该设备设置了多重可靠性保障措施：首先硬件层面采用全屏蔽机身设计，测试接口、内部电路均设置电磁屏蔽层，可有效阻隔空间电场、磁场的干扰，避免测试信号出现失真；其次软件层面内置自适应变频滤波模块，可自动识别现场50/60Hz工频干扰强度，自动选择异于工频的测试频率，结合数字滤波算法剔除干扰信号，抗干扰能力可达40V，即使在110kV变电站带电运行环境下，测试数据误差仍可控制在±3%以内；另外设备开机后会自动开展现场干扰检测，若干扰强度超出设备可抑制范围，会自动发出告警提示，避免无效测试数据产生，同时设备测试线采用屏蔽线缆，可避免测试过程中信号传输受到干扰，多重保障措施可确保强电磁环境下的测试数据准确可靠，符合电力行业带电检测的技术要求。

该设备针对强电磁环境做了专项优化：内置多级数字滤波模块，可屏蔽25V以内的工频干扰、高频电磁干扰，在变电站、换流站、轨道交通牵引站等强电磁环境下，测量误差仍可控制在±3%以内；整机采用全隔离设计，输入端口与内部电路的隔离电压可达2kV，可避免现场高压串入损坏设备，同时避免电磁辐射对内部测量电路的干扰；此外设备支持干扰提示功能，若现场干扰强度超过设备可校正范围，会自动发出预警，提示作业人员调整布极位置或开启深度滤波模式。其抗干扰性能完全满足特高压变电站、高铁牵引站等强电磁场景的检测需求，是G端电网运维、轨道交通检测的常用设备。

该设备支持三极法、四极法、双钳法、无辅助极法四大核心测量模式。三极法适用于小型接地装置的单点电阻检测，可满足B端工业厂房、小型分布式光伏的日常运维需求；四极法主要用于大型接地网的整体电阻、跨步电压、接触电压测量，适配G端变电站、轨道交通接地网的验收场景；双钳法无需打辅助极，可在无法布设测量极的城市建成区、室内配电场景下快速检测，适合住建部门的既有建筑防雷排查；无辅助极法可直接对已连通的接地系统进行在线检测，适配不停电作业的电网运维、工业企业生产间隙的快速检测需求。所有模式均支持自动误差校正，可适配不同复杂程度的作业场景。

MI3123搭载多模式接地测试技术核心，常规三极、四极法测试采用变频交流注入原理，通过向测试回路注入异于工频的特定频率测试电流，过滤工频及其他杂散电流干扰，同时通过电位极、电流极的电压、电流采样计算得出接地电阻值；土壤电阻率测试采用四极温纳法原理，通过等距布置四个测试电极，计算得出指定深度范围内的土壤平均电阻率；无辅助极测试模式采用双钳口电磁感应原理，通过两个钳口分别施加激励信号和采集感应电流，无需打辅助电极即可快速得出串联接地回路的总电阻值。多种测试原理的组合适配不同作业场景的测试需求，同时设备内置数字滤波算法，可进一步降低现场电磁干扰对测试结果的影响，保证数据准确性。
