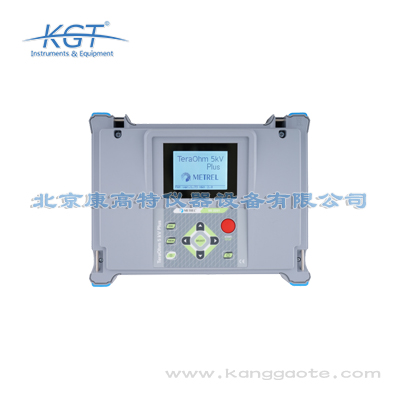

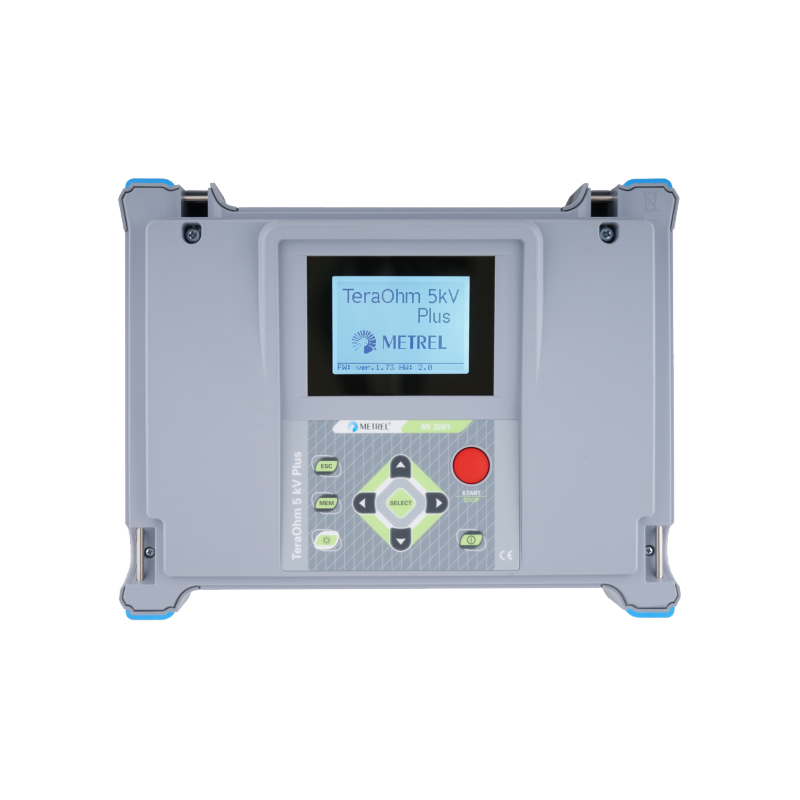

德国美翠METREL MI3201 5kV高压数字兆欧表

极化指数、吸收比是判断电力设备绝缘老化、受潮情况的核心指标，其中吸收比为测试开始后60s与15s的绝缘电阻比值，极化指数为测试开始后10min与1min的绝缘电阻比值。MI3201内置高精度16位AD采样模块与毫秒级计时单元，测试过程中每秒采集不少于10次电阻数值，自动过滤电磁干扰导致的异常波动数据，基于采样结果自动计算两项比值，计算误差低于±0.5%，无需测试人员手动计时读数，可大幅降低人为操作误差，功能符合GB/T 14598.301中关于绝缘特性测试的相关技术要求。

MI3201除核心的绝缘电阻测量功能外，还搭载了多项实用的附加测量功能，可满足多场景检测需求：首先支持交直流电压测量功能，量程覆盖0-1000V，可在测试前对被测设备进行验电，无需额外携带万用表；其次支持电容测量功能，可直接测量被测设备的电容量，方便评估长电缆、变压器的电容特性；同时内置大容量数据存储功能，可存储最多1000组测量数据，支持数据溯源，方便后续生成检测报告；还支持介电吸收比、极化指数的自动计算功能，无需人工记录计时换算，可直接输出标准化的绝缘状态评估指标，适配工业检测、工程验收的各类需求。

在工业B端高压电机绝缘检测场景中，该设备相比普通兆欧表有显著优势：普通兆欧表通常仅支持固定档位的测试电压，电阻测量上限普遍不超过1TΩ，而MI3201支持50V-5kV测试电压连续可调，电阻测量上限达10TΩ，可适配不同额定电压的高压电机测试需求，检测精度更高；该设备短路测试电流达2mA，抗现场电磁干扰能力更强，在临近带电设备的作业场景中数据波动小于±3%，测试稳定性远优于普通兆欧表；同时设备支持自动存储测试时间、电压、电阻值、吸收比、极化指数等全维度数据，可帮助企业建立高压电机绝缘性能趋势档案，提前预判绝缘老化风险，降低设备非计划停机概率。

这款5kV高压数字兆欧表的应用场景覆盖B端工业用户与G端公共服务领域的各类检测需求，B端场景主要包括新能源光伏/风电场的箱变、汇流箱、电缆绝缘验收检测，工矿企业的高压电机、开关柜、配电线路日常巡检，轨道交通领域的接触网、牵引变电所绝缘性能检测，新能源车企的高压动力电池包、充电设施绝缘测试；G端场景主要包括国家电网/南方电网的输配电线路、变电站设备预防性试验，市政工程的电力管网验收检测，特高压建设项目的设备进场检验，消防验收环节的电气系统绝缘性能核验，以及各类公共建筑的电气安全隐患排查工作。

该设备的标准操作流程符合DL/T 474.1电力行业绝缘电阻测试标准，具体步骤为：首先断开被测设备的所有外接电源，对变压器、长电缆等容性设备充分放电不少于3分钟，确认被测设备无残留电压后，将测试线分别接至被测端、接地端，需屏蔽表面泄漏电流时可将屏蔽端接至被测设备的屏蔽层；根据被测设备的额定电压选择匹配的测试电压，选择单次测试或自动测试模式，启动测试后设备自动升压采样，读数稳定后可手动记录数值，启动自动测试模式时设备会自动计时计算吸收比、极化指数；测试完成后设备自动降压放电，待放电提示亮起后再拆除测试线即可。

该设备符合高压作业安全规范要求，使用时需遵守以下安全注意事项：测试前必须确认被测设备完全断开所有外接电源，且与其他带电设备做明显的断开点隔离，对变压器、长电缆、电容器等容性设备要充分放电不少于3分钟后再进行接线操作；测试过程中严禁触碰测试端、被测设备的裸露导电部分，非测试人员需与测试点保持至少1米的安全距离；设备内置残留电压检测功能，当检测到被测设备残留电压超过30V时会自动触发声光报警并禁止启动测试，避免反向电压损坏设备；测试完成后设备会自动对被测设备进行放电，待设备屏幕亮起放电完成提示后，再拆除测试线，严禁在放电完成前触碰被测设备，避免触电风险。

德国美翠METREL MI3201 5kV高压数字兆欧表的核心技术参数如下：测试电压覆盖50V-5kV连续可调，电压输出精度达±2%；绝缘电阻测量范围为10Ω-10TΩ，电阻测量精度为±5%，短路测试电流≥2mA，可满足高容性负载的测试需求；设备支持吸收比（DAR）、极化指数（PI）自动计算，计时误差低于±0.5%；内置8G大容量存储空间，可存储不少于10万条完整测试记录，支持CSV格式数据导出；整机工作温度范围为-20℃-55℃，存储温度范围为-40℃-70℃，相对湿度耐受范围为0%-95%（无凝露），外壳防护等级为IP54，可适应大部分户外作业场景，整机重量1.2kg，便携性优异。

MI3201针对高干扰工业环境做了专项抗干扰设计，硬件层面搭载了两级电磁屏蔽模块，工频电场抗干扰能力可达2kV，可有效屏蔽变电站、光伏升压站、冶金工厂等场景下的强电磁干扰；软件层面搭载了数字信号滤波算法，可自动过滤被测设备的容性充电电流干扰、残余电荷干扰，避免测量数据跳变；实测数据显示，在500kV变电站的高压间隔附近开展测试时，该设备的测量误差仍可控制在允许范围内，不会出现数据失准的情况，非常适配B端工矿企业、新能源场站，G端电网运维等复杂现场的检测需求。

使用MI3201进行高压绝缘检测的标准操作流程符合电力作业安全规范，首先需确认被测设备完全断电，对被测端进行充分放电并验电确认无残余电压，随后将测试线分别连接至被测端、接地端与屏蔽端，确认接线牢固无松动后，根据被测设备的额定电压选择对应测试档位，启动测试后设备将自动升压至设定电压，待测量数据稳定后可直接读取绝缘电阻值，若需测量吸收比或极化指数，设备将自动计时并在15s、60s、10min节点记录数据并自动计算结果，测试完成后设备将自动降压放电，待放电完成提示出现后再拆除测试线即可。

德国美翠MI3201完全可以满足国家电网输变电设备预防性试验的检测要求，根据国网预试规程要求，10kV及以下电压等级的电力变压器、高压开关柜、电力电缆、避雷器等设备的绝缘检测需使用额定输出电压不低于2500V的兆欧表，该设备最高输出电压达5kV，绝缘电阻测量上限达10TΩ，测量精度满足±5%读数的要求，同时可自动计算吸收比、极化指数两项核心预试指标，无需人工换算，且设备具备强抗干扰能力，可在变电站等强电磁环境下稳定工作，检测数据完全符合国网预试数据的精度要求，可直接作为预试报告的有效依据。

MI3201采用高精度直流高压测试原理，设备内置的高频逆变模块将输入低压电源转换为高频交流电，经升压变压器升压后再通过整流滤波回路输出稳定的直流高压，将该高压施加到被测绝缘物件两端时，设备的高精度电流采集模块会采集通过绝缘介质的微安级泄露电流，通过欧姆定律换算得到绝缘电阻值；为保障测量准确性，设备还搭载了自适应干扰抑制算法，可自动滤除被测设备的残余电荷干扰、工频电场干扰，即使在大容量设备测试、强电磁环境作业场景下，也能输出稳定准确的测量结果，避免人工读数误差。

该设备的数据功能可充分适配G端项目的验收归档需求：内置8G大容量存储空间，可存储不少于10万条完整测试记录，每条记录自动关联测试时间、测试电压、绝缘电阻值、吸收比、极化指数、环境温度等全维度参数，测试数据仅可读取导出、不可篡改，可满足数据可追溯的要求；支持CSV格式数据导出，导出的数据可直接导入电力试验管理系统，无需人工手动转录，可大幅降低归档工作量；数据记录格式符合《电力设备试验数据归档管理规范》的相关要求，可作为电网、轨道交通、市政工程等G端项目的验收合规性凭证，也可用于政府监管部门的电力安全检查数据佐证，有效提升检测验收的工作效率。
