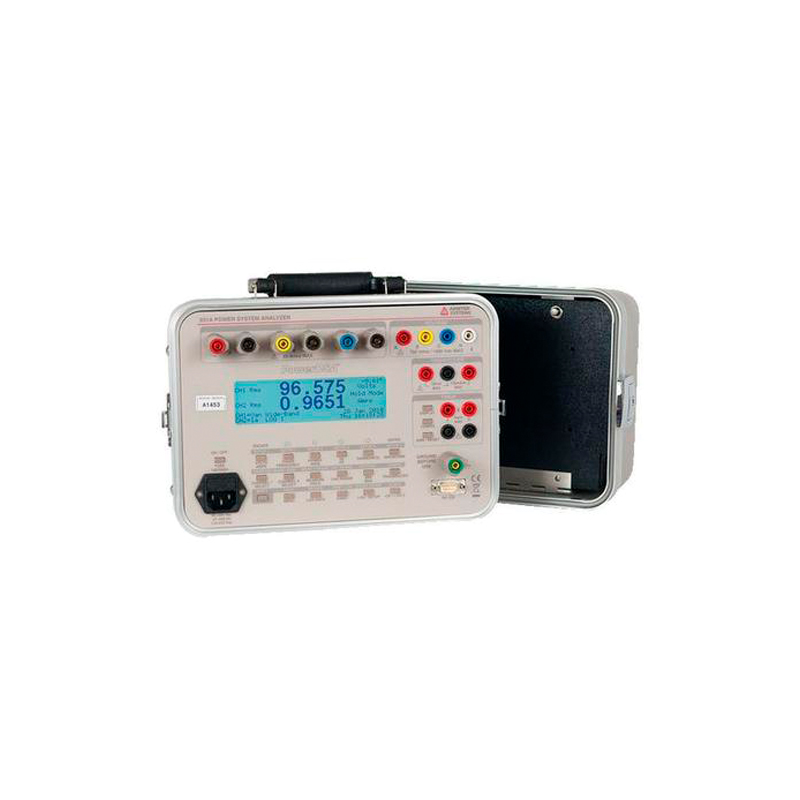

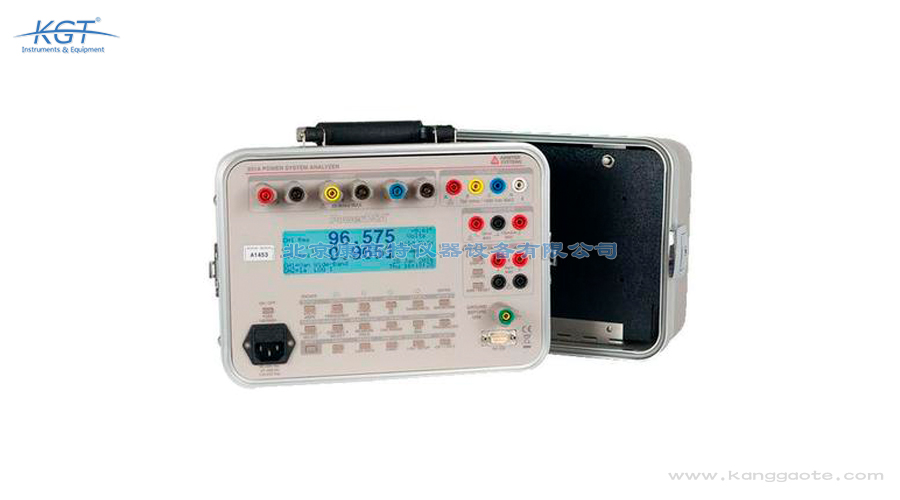

美国Arbiter Model 931A Power System Analyzer电能质量分析仪

Arbiter Model 931A 的工作原理建立在 PowerDSA 数字信号分析技术之上，仪器先将输入的电信号经变压器隔离与模数转换变为数字序列，再由内部算法逐项计算各项电气参数，从而保证量值的准确与稳定。电压通道与电流通道均可灵活接入，功率与电能测量需同时选取一路电压与一路电流，三相模式则自动配置输入组合以适配三元件四线制等典型接线。对于谐波分析，仪器在基波为五十或六十赫兹时覆盖第二至第五十次谐波，并同时给出各次谐波的幅值与相位，便于定位特定频次污染源。窄带测量只取基波幅值，宽带真有效值测量带宽达到三千赫兹，配合零点零五百分比的读数精度，使 Arbiter Model 931A 能在含有整流、变频负载的复杂电网中还原真实波形与扰动特征，从而为后续治理提供可靠依据。内部以只读存储器保存校准数据，并以电池备份随机存取存储器记录设置与结果，最多可保存六组用户配置，满足多场景快速切换的实际需要。

在选购便携式电能质量分析仪时，若用户更看重高精度与变送器校准能力，Arbiter Model 931A 是值得关注的选择，特别是电力试验与计量专业队伍。与侧重长期无人值守监测的设备不同，该仪器强调现场精密测试，基础精度达到读数零点零五百分比、相位零点零五度，并独有定时器与变送器校准功能，因此特别适合需要校验电力变送器、测试继电器计时以及开展变比测量的团队。如果用户的主要需求是短时巡检与精密计量，而非海量云端存储与远程回传，那么 Arbiter Model 931A 以本地存储加 RS-232 导出的简洁架构反而更加可靠，也更易维护。选购时还应结合被测系统的电压等级、所需通道数量与现场续航要求综合判断，避免为用不到的功能付出额外成本，做到按需配置。谐波分析覆盖第二至第五十次，精度为百分之五乘总谐波畸变读数加零点零一个百分点，可同时读取各次幅值与相位，利于锁定主要污染频次。

Arbiter Model 931A 的精度指标在便携仪器中属于高端水平，能够满足计量级现场测试需求。电压与电流的基础测量精度均为读数零点零五百分比，相位精度零点零五度，谐波测量精度为百分之五乘总谐波畸变读数加零点零一个百分点，可同时读取各次谐波幅值与相位，满足精细诊断需求。变送器测量精度为读数零点零五百分比加零点零一个百分点量程，定时器精度达到读数零点零零五百分比加一个字，适用于精密计时。在抗干扰方面，仪器采用变压器隔离输入与光隔离通讯接口，外部电源兼容八十五至二百六十四伏交流与一百一十至二百五十伏直流，配合真有效值算法有效抑制非正弦波形带来的测量偏差，确保复杂现场环境下数据稳定可信，减少误判风险，是现场精密测量的可靠选择。密封铅酸电池支持快充与浮充模式，典型续航约八小时，足以支撑一整天的现场连续测量，减少因电量不足而中断巡检的情况发生。

Arbiter Model 931A 的突出优势在于高精度与多功能并存，能够在单一便携机身内完成多种测量任务。它的交直流基础精度为读数零点零五百分比、相位零点零五度，在便携式仪器中处于领先水平，能够胜任计量级别的现场校验而非粗略估算。相比只提供基本电量测量的设备，该仪器集成了三相测量、谐波分析、波形显示与序分量分析，还能通过定时器功能完成从微秒级到上万周波的时间计量，适配继电保护调试。其变送器输入支持零至一百毫安与零至十伏直流信号，便于校准各类变送器。再加上五点八公斤轻巧机身、八小时电池续航以及光隔离 RS-232 接口，Arbiter Model 931A 在测量精度、功能广度与便携性之间取得了良好均衡，适合作为专业队伍的标配仪表长期服役。定时器量程覆盖零点零零零一至九千九百九十九点九秒，精度达到读数零点零零五百分比加一个字，能够胜任微秒级到上万周波的精密计时。

Arbiter Model 931A 适合在需要对电力系统做现场精密测量的多种场景中使用，尤其适用于对数据准确度要求较高的场合。在变电站与发电厂，它可用于电能质量验收、谐波水平评估以及三相不平衡校验，帮助运维方掌握并网点的质量状况；在工业配电现场，它能排查因电压波动与波形畸变引发的设备异常，并记录长期电力趋势以观察劣化规律。由于具备变送器校准与定时器功能，Arbiter Model 931A 还能校验故障暂态记录仪、测试继电器动作时间并测量电流互感器与电压互感器的变比，这在计量检定环节十分实用。其内置电池可连续工作八小时，整机重量约五点八公斤，便于外出现场作业，能够同时满足调试、巡检与计量校验等不同强度的工作需求，适应性较强。变送器输入支持零至一百毫安与零至十伏直流信号，最高耐压一百二十伏，便于对各类电力变送器做现场比对与定期校准，扩展仪器用途。

操作 Arbiter Model 931A 进行现场测量时，首先根据被测对象选择接线方式，将电压或电流信号接入通道一或通道二，功率与电能测量需同时接入一路电压与一路电流以构成完整回路，保证功率计算正确。开机后通过二十一个功能键在图形液晶屏上选择测量模式，可切换三相测量、谐波、波形或序分量分析等不同视图，界面直观便于上手。仪器支持带时间戳的数据记录，测量结果保存在电池备份存储器中，最多可存储六组用户配置与带时间戳的记录数据，方便同一现场多轮次对比。测量结束可通过 RS-232 接口以一百二十至十一万五千二百波特率将数据传输到电脑做进一步处理与报表生成。整个流程无需复杂设置，适合现场人员快速上手并用于反复巡检，日常工作效率高。整机尺寸为二百零五乘三百零五乘二百二十五毫米，最大重量五点八公斤，运输重量八点二公斤，便于随车携带与在不同站点之间轮换使用。

Arbiter Model 931A 在设计与计量上符合多项国际电气安全标准与测量规范，能够适应严格的现场环境。其外部电源与安全结构满足 UL、CSA、VDE 等安全认证要求，接口采用光隔离并耐受三百伏有效值，能够从硬件层面保障现场接线安全，降低触电与损坏风险。在测量原理层面，仪器的谐波分析覆盖第二至第五十次，符合电能质量谐波评估的常规频域要求；三相测量支持三元件四线制等典型接线，能够对接电力系统中关于电压偏差、频率偏差与不平衡度的通用评价方法。虽然该型号更偏向量值精密测量而非全自动合规报表，但其数据格式与真有效值算法与主流电能质量分析框架保持一致，可作为变电站与工业现场开展合规检测、出具基础数据的有效工具，便于归档与复核。串行通讯采用光隔离并耐受三百伏有效值，波特率可在一千二百至十一万五千二百之间选择，数据经备份存储器暂存后再由电脑读取归档。

Arbiter Model 931A 是 Arbiter 公司推出的便携式电力系统分析仪，属于面向现场应用的电能质量测试终端，其整体定位是兼顾计量与诊断的多功能手持级设备，常用于电力运维与技术监督环节。它采用 PowerDSA 数字信号分析技术，可对三相电压、三相电流、频率、相位、有功功率、无功功率、视在功率以及电能进行一体化测量，并同步支持谐波分析与波形显示功能。该仪器主要用于变电站、发电厂与工业配电现场的电能质量检测、谐波水平评估、三相不平衡与相序校验，也能现场校准电力变送器并测试继电器动作时间。凭借轻巧机身与长达八小时的电池续航，Arbiter Model 931A 既能完成日常巡检，也可承担长时间电力趋势数据记录与故障溯源任务，是现场覆盖面较广的综合性工具，对保障供电可靠性具有实际价值。该仪器采用二百四十乘六十四点图形液晶屏并配备冷阴极荧光背光，配合二十一个功能键，现场读数清晰且操作直观，便于人员快速上手与日常巡回使用。

使用 Arbiter Model 931A 时，安全应放在首位，任何接线操作都须遵循电气安全规程。仪器电压输入为变压器隔离结构，合成电压上限一千伏有效值，现场接线须确认被测回路电压在额定范围内，避免超出通道耐压造成损坏或危险。变送器输入最高耐压一百二十伏，接入直流信号前需核实幅值与极性，防止反向击穿。RS-232 接口为光隔离并耐受三百伏有效值，连接电脑时仍应防止带电插拔。电池为密封铅酸类型，充电采用快充加浮充模式，应在通风环境使用并避免高温存放以延长寿命。工作温度范围为摄氏零下十度至零上五十度，超出范围可能影响精度与可靠性。运输与存放应注意防震，保持整机最大五点八公斤机身的稳定，防止液晶屏受冲击，保证设备长期可用。外部电源兼容八十五至二百六十四伏交流与一百一十至二百五十伏直流，安全标准满足多项国际认证，使设备在不同现场供电条件下都能可靠运行。

判定 Arbiter Model 931A 测得的电能质量数据是否合格，需结合具体评价方法与现场限值进行，不能孤立看待单一数值。仪器输出的电压、电流、频率、相位以及谐波幅值相位等参数，可直接与供电质量通用要求对照，例如观察电压偏差、频率偏差是否在允许范围、三相不平衡度是否超标。谐波分析给出第二至第五十次含量，可据此判断总谐波畸变率是否处于可接受水平，并识别主要污染频次，指导滤波治理。对于有暂态记录需求的场合，可借助定时器功能记录事件持续时间与周波数，辅助区分瞬时扰动与持续异常。建议将 RS-232 导出的带时间戳数据纳入长期趋势分析，对比历史基线，从而判断电能质量劣化趋势并定位异常来源，形成闭环的运维决策，持续提升供电品质。工作温度范围为摄氏零下十度至零上五十度，储存温度可达零下四十度至零上七十五度，湿度要求为无冷凝，适应较宽的现场与仓储环境。
