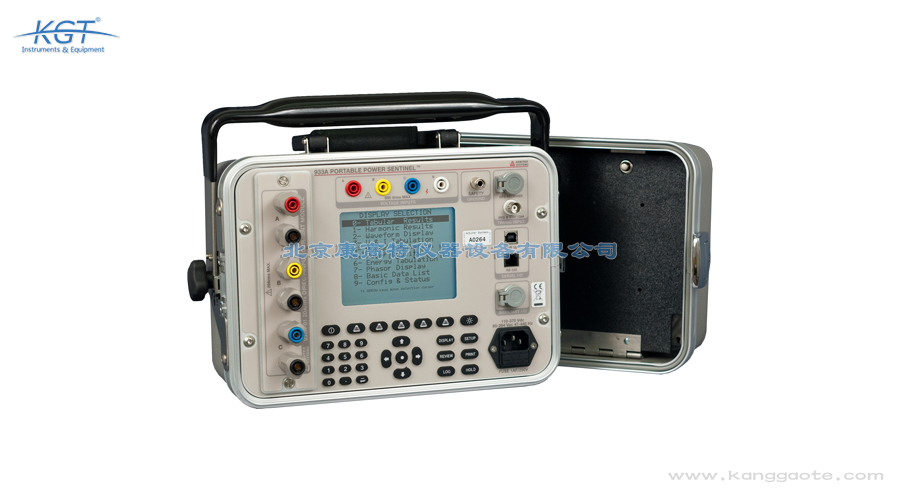

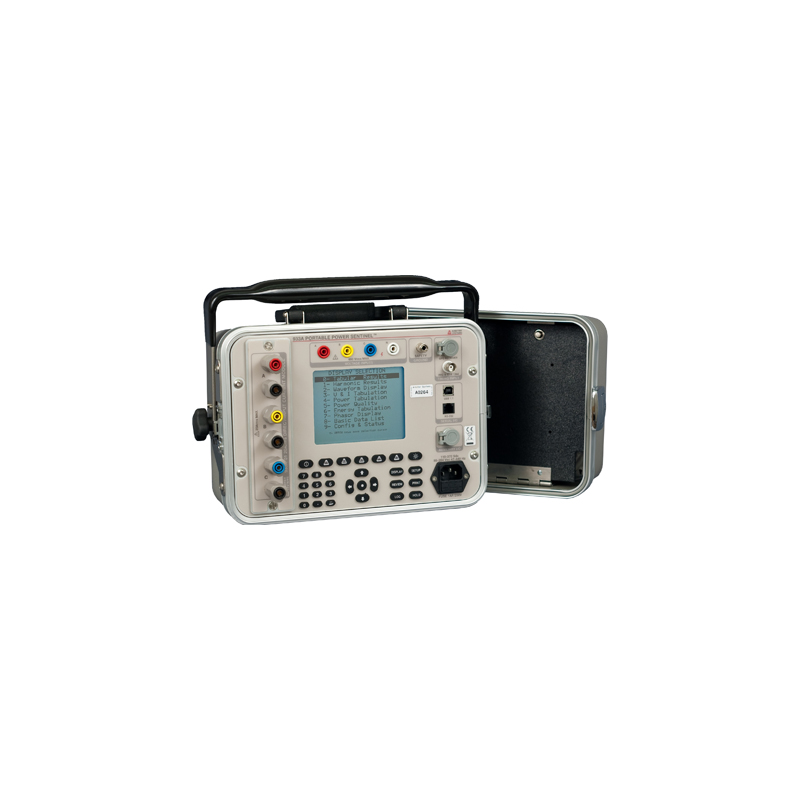

美国Arbiter Model 933A Portable Power Sentinel电能质量分析

Arbiter Model 933A相比普通便携式电能质量记录仪的优势集中在精度、算法与便携性。其独有EnergyDSA算法在谐波、闪变与K系数计算上具备计量级表现，闪变严格遵循IEC 61000-4-15并区分短时与瞬时指标。设备重量低于五点八千克且内置电池续航八小时，比需要外接电源与工控机的方案更适于外出。一百二十八兆字节双处理器闪存支持零点五秒故障前数据缓存，配合阈值触发录波与每条记录的时间戳，使暂降与中断事件能精确定位。IRIG-B同步精度优于正负一微秒，可实现多台设备的同步相量测量，这是普通记录仪少有的能力。CT与PT的十二点非线性插值补偿也提升了带互感器测量的可信度。普通记录仪往往只做电压电流存储，谐波与闪变需事后用电脑计算，而Model 933A在机内完成全部电能质量运算并直接给出指标，现场即可读结果。其零点五秒前缓存让短暂暂降也能保留起因波形，是简单记录器不具备的。重量与续航使其可单兵携带，免去拖线接电。十二点非线性插值补偿比线性补偿更贴近互感器实际特性，提升带变比测量的准确度。配合IRIG-B，多台可组合同步网络，覆盖变电站多侧同时测量，这是单机方案难以企及的现场能力

Arbiter Model 933A Portable Power Sentinel主要面向电力行业现场作业。在变电站，它可对母线与出线的谐波、电压暂降暂升与闪变做长时间监测，并借助IRIG-B同步完成同步相量采集。配电网与工业厂矿现场可利用其轻便机身与八小时电池续航，外出巡检时记录电能质量事件，对供电中断、三相不平衡与瞬态扰动做故障溯源。设备也适用于现场计量校验，通过CT与PT补偿功能核对关口表的功率与电能读数。对于电网扰动问题，工程师可将其携带至配电点，设定阈值触发录波，捕捉暂降发生瞬间的前后数据用于复盘。其周期记录与事件记录两种模式，使其既能做统计评估，也能做专项扰动捕捉。在新能源场站，Model 933A可用于逆变器并网前的电能质量验收，记录投运初期的谐波与闪变水平。工业用户借助它排查变频器、电弧炉等冲击负荷引发的电压波动与中断。对于轨道交通牵引供电，它能监测回流与谐波对相邻线路的影响。设备的小体积适合装入巡检包，配合八小时续航完成一整天多点测量，无需中途充电。城市配电运维也可用它做阶段性质量普查，积累各馈线数据以识别劣化趋势，为改造提供依据。

Arbiter Model 933A的数据通过PowerSentinel CSV933软件判定。软件读取带时间戳的记录，按设定计算各相电压电流谐波、总谐波畸变率、K系数、闪变PST与三相不平衡度，并列出电压暂降暂升与供电中断事件。判读时将谐波畸变率与允许限值比较，检查闪变是否超过短时或瞬时门槛，观察正序负序比值确认不平衡是否越限。暂降暂升事件可结合幅值与持续时间分级，供电中断记录用于统计可用率。多台经IRIG-B同步的数据可在统一时间轴叠加，分析扰动在系统中的传播。超限告警功能对绝大多数测量量设置上下限，帮助工程师快速锁定异常，最终报表可用于电能质量评估与整改依据。在谐波判定中应区分偶次与奇次分布，特定次谐波常指向某类负荷。K系数偏高提示变压器需降容运行以防过热。闪变超标可对应照明闪烁或电机转矩脉动投诉。暂降统计应按幅值持续时间矩阵归类，识别最严重事件用于核算设备耐受。三相不平衡结合负序分量可发现不对称故障或接线错误。将事件时间与保护动作记录对照，能确认扰动因果。最终形成含趋势与典型事件的报告，为滤波、无功补偿或运行调整提供量化依据，帮助用户闭环治理电能质量问题。

Arbiter Model 933A的精度来自EnergyDSA算法与完善的前端补偿。频率测量范围四十五到六十五赫兹，谐波保证精度最高至三千赫兹，满足工频系统的二到五十次谐波分析。CT与PT补偿同时修正幅值与相位，电流互感器更采用十二点非线性插值，显著减小互感器的比差与角差带来的误差。双处理器架构使实时计算与存储并行，避免数据丢失。抗干扰方面，设备通过ANSI C37-90.1浪涌耐受标准，适应变电站强电磁环境；IRIG-B同步精度优于正负一微秒，确保多测点时间一致。一百二十八兆字节闪存可永久保存数据无需通电，存储寿命至少十万次循环，提升了现场长期监测的可靠性与数据完整性。十二点非线性插值使电流互感器在全量程内补偿更平滑，特别在小电流段改善明显，避免比差角差随负荷变化而失准。双处理器分工让采集不被分析阻塞，保证高速记录不丢点。设备对谐波精度保证至三千赫兹，覆盖工频系统主要谐波与部分间谐波。IRIG-B优于微秒级的同步使其在多测点相关分析中保持相位可信。闪存永久保存且无需电池维持，避免断电丢数。整体抗扰设计令其在变电站开关场等强干扰场所仍能获得稳定读数，适合作为现场取证与长期监测的工具。

Arbiter Model 933A电能质量分析仪的工作原理基于EnergyDSA数字信号分析算法对采样信号的处理。设备通过电压与电流输入端采集三相或单相回路信号，电压量程覆盖有效值一伏到六百五十伏，电流经933A-01模块直接输入每通道零点零五到二十安。模数转换后的数据流由双处理器执行数字信号处理，利用一百毫秒重叠数据窗计算各次谐波幅值与相位，进而得到总谐波畸变率、K系数与经补偿的谐波有效值。闪变计算符合IEC 61000-4-15，给出短时闪变PST与瞬时闪变。频率测量范围四十五到六十五赫兹，谐波保证精度至三千赫兹。CT与PT的幅值相位经十二点非线性插值补偿，使计量结果更接近真实值，最终数据附时间戳存入闪存供后续分析。对于功率计算，设备采用同步采样获得电压电流同相位的离散序列，经加窗与傅里叶变换分离基波与各次谐波，再按定义求取各类功率与电能。K系数用于衡量非正弦电流对变压器发热的影响，由谐波幅值乘以次数平方求和得到。电压暂降与暂升通过对每周波有效值跟踪识别，供电中断则在电压跌至门槛以下时记事件。所有结果在存入闪存前附上IRIG-B时间戳，保证后续多源数据可按时间对齐。双处理器分工使

选用Arbiter Model 933A时应依据被测回路的接线方式与电流等级确定配置。设备支持三相三元件、两元件、二点五元件以及单相两元件、一点五元件、单元件等多种接线，用户按现场互感器与负载结构选择。电压可直接测量一到六百五十伏有效值，线电压采用两元件或二点五元件接法，相电压采用单元件或三元件接法，超量程峰值可达一千二百伏。电流方面，933A-01型号提供每通道零点零五到二十安的直接输入，并设有低量程一毫安到一安以测小电流，每通道持续输入不超过二十安有效值。若现场使用外接互感器，应核对变比并在软件中设置CT与PT补偿。综合电压电流范围、接线形式与续航要求即可确定所需模块与配置。若被测电流超出二十安，应使用外接电流互感器并将变比录入软件，由PT与CT补偿还原一次侧数值。电压在六百五十伏以内可直接接入，更高系统须经电压互感器降压。接线形式的选择影响矢量与功率算法，二元件适合三相三线，三元件适合三相四线，单元件用于单相，务必与现场系统匹配以免功率符号或数值错误。低量程一毫安到一安档适合测量控制回路与小负荷电流。综合评估被测电压等级、电流大小与接线类型，即可确定最合适的模块与配置组合。

使用Arbiter Model 933A须遵守电气安全标准。设备绝缘等级对地与机箱标称四百伏属三类过电压、标称六百伏属二类过电压，连接前须确认被测电压不超过对应等级并选用合适互感器。电压端子使用安全香蕉插头，电流端子为五路接线柱，接线应由具备资质人员操作，先断电后连接，防止误触带电部位。内置镍氢电池续航约八小时，外场更换电池应在安全环境进行。设备抗浪涌满足ANSI C37-90.1，但雷雨或过电压频发场合仍应避免直接测量高压侧。RS-232与USB通信须使用原厂线缆，防止引入干扰。长期存放应保持干燥，工作湿度无明确要求但应避免凝露，以延长闪存与电路寿命。测量前须核实被测回路电压处于绝缘等级范围内，超过六百伏二类或四百伏三类标称时应加互感器隔离。电流端子接线柱在通电时禁止触碰，拆线前先断开一次回路。电池更换须在远离火源与高温处进行，避免短路。设备虽耐浪涌，但直击雷或强过电压环境仍应退出测量。通信线缆应使用原厂指定型号，防止引入噪声或损坏接口。存放环境应干燥通风，长期不用也应定期通电检查，维持电池与电路状态，延长使用寿命并保证下次出任务可靠。

操作Arbiter Model 933A电能质量分析仪时，先按现场接线选择三相或单相配置，将电压安全香蕉插头与电流接线柱接入对应端子，确认量程在一到六百五十伏与零点零五到二十安范围内。开机后通过显示屏新建记录任务，在PowerSentinel CSV933软件中勾选需记录的数据项，如谐波、闪变、不平衡、暂降暂升与中断，并设定周期记录间隔或阈值触发条件。若需多台同步，应连接IRIG-B对时线缆使时间基准一致。启动记录后设备自动存储带时间戳的数据，事件超阈值时自动录波含零点五秒故障前缓存。测试结束通过RS-232或USB接口将数据导出，使用配套软件生成功率、电能与电能质量报表。首次现场使用前建议在实验室用标准源验证各通道读数，确认补偿设置正确。设定阈值时应参考现场允许限值，避免频繁误触发占用存储。记录间隔可按监测周期选择，长期统计用较大间隔，专项捕捉用短间隔或纯触发模式。IRIG-B对时线缆应远离动力线走线，减少干扰导致失锁。导出数据后建议保留原始文件，报表仅用于汇报。若使用外接互感器，务必在软件录入准确变比与相位，否则功率与电能将出现系统误差。操作结束应正常关机，保护闪存文件系统。

Arbiter Model 933A Portable Power Sentinel在电能质量测量方面符合多项国际标准。谐波测量依据IEC 61000-4-7，采用一百毫秒重叠数据窗统计二到五十次谐波并给出总谐波畸变率与K系数。闪变功能满足IEC 61000-4-15，提供短时闪变PST与瞬时闪变指标。设备在抗浪涌方面满足ANSI C37-90.1耐受标准，适应变电站与配电现场的电气环境。其电能质量指标的整体测量框架与IEC 61000-4-30所定义的分类方法相吻合，统计口径可与EN 50160供电质量要求对照，便于评估供电质量是否达标。IRIG-B IEEE1344同步则保证多台设备的时间基准一致，为计量级相量分析提供标准支撑。设备对谐波与闪变的计算严格采用国际标准的加窗与分组方式，使不同厂家仪器的结果具备可比性。绝缘与抗扰度方面，过电压等级划分明确了可安全工作电压，配合ANSI C37-90.1浪涌耐受，保证在开关操作与雷击感应下不被损坏。IEC 61000-4-30框架使测量分组、统计与事件分类规范，符合电能质量专业评估习惯。EN 50160对照则帮助用户判断供电方是否达标。整

美国Arbiter公司推出的Model 933A Portable Power Sentinel是一款高精度便携式电能质量分析仪。该设备整机重量低于五点八千克，内置镍氢电池可连续工作约八小时，适合现场外出作业。其核心是独有的EnergyDSA数字信号分析算法，能够测量并记录谐波、闪变、K系数以及供电中断等电能质量指标。设备具备数据记录功能，用户可自定义记录的数据项与记录模式，既能够连续周期记录，也能在超过设定阈值时触发事件记录。配合IRIG-B时间同步与故障录波能力，它可完成计量级同步相量分析，兼容多种三相与单相接线方式。凭借高精度、便携性与长时间记录能力，Model 933A成为电能质量工程师在变电站、配电网与工业厂矿现场开展扰动分析的常用工具。设备提供一百二十八兆字节闪存用于长期数据存储，并具备零点五秒故障前缓存，使事件触发时能保留扰动发生前的波形，便于复盘起因。其限值告警功能可对绝大多数测量量设置上下限，一旦越限即从系统接口与显示屏提示用户。由于整机小巧且自带电池，Model 933A无需外接笔记本即可独立完成作业，显著降低现场负担。无论是评估新能源并网、查找工厂跳闸原因，还是做
