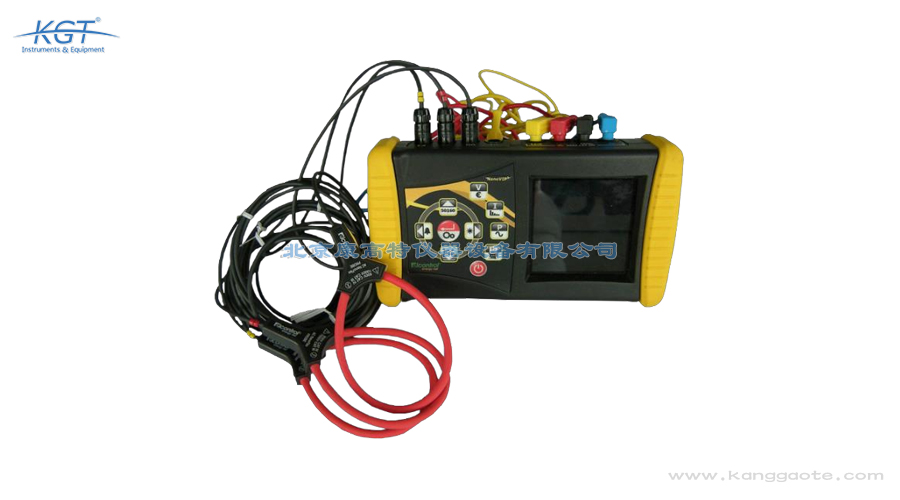

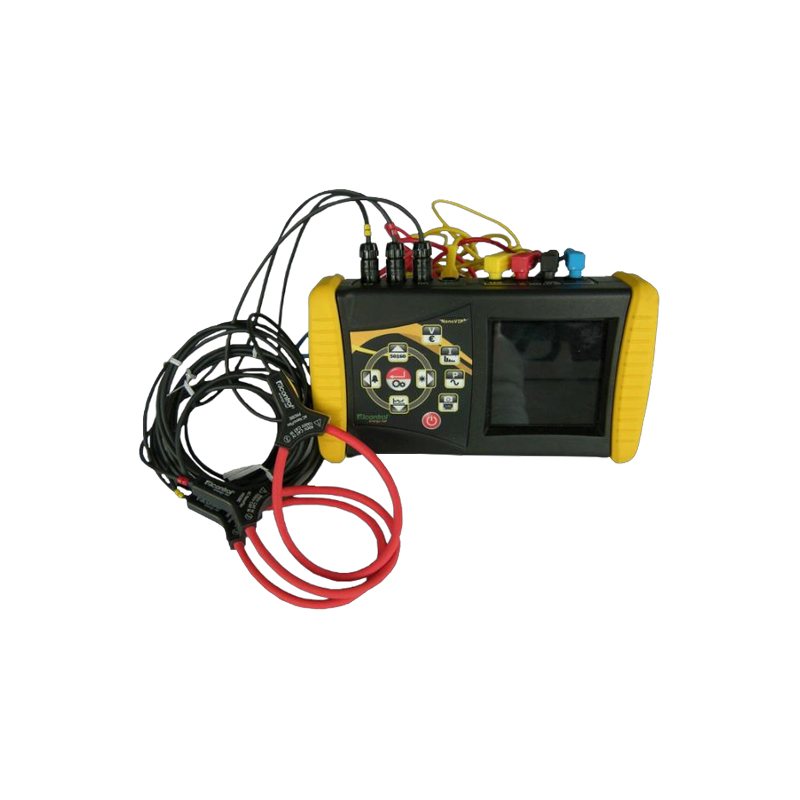

意大利Elcontrol Energy NanoVIP CUBE电能质量分析仪

意大利Elcontrol Energy NanoVIP CUBE明确支持EN 50160供电电压特性标准的合规测试，可对频率、电压幅值、闪变、谐波、不平衡与电压暂降中断等指标做合格判定并生成报表。谐波分析依据EN 61000-4-7的思路给出到第五十次的独立分量与总谐波畸变率，间谐波与瞬态亦可识别，满足大多数电能质量评估需求。设备还覆盖IEC 61724光伏系统电网参数测试，满足热电联产与并网项目等场景的评估要求。其电压真有效值精度按量程为±0.25%加零点一至零点零五百分比满量程，有功电能为0.5级、无功电能1级，测量结果足以支撑现场合规验收与干扰定位。这种以标准为导向的设计让用户无需自行套用公式，即可输出可被业主与监管采信的电能质量证据。在绿色用电与碳核查背景下，符合标准的电能质量报告也成为企业环境披露的重要支撑材料。标准报告增强了企业在与监管沟通时的专业说服力与可信程度。标准报告增强企业在监管与业主沟通中的专业说服力与可信度。

使用意大利Elcontrol Energy NanoVIP CUBE须严格遵守其测量分类，电压线缆额定CAT III一千伏、CAT IV六百伏，仅可在对应类别的受控环境中接线，严禁超类别施加电压以免危及人身安全。电流须通过额定相符的Net系列可互换传感器接入五路独立通道，避免过载导致发热或读数失真。设备工作温度负十至正五十五摄氏度、存储负二十至正八十五摄氏度、相对湿度最大九成、海拔在六百伏CAT III下不超两千米，应在无凝露条件下使用以防结露短路。外置电源适配器输入百至二百四十伏交流、输出七点五伏直流十二瓦，电池为四节AA镍氢。带电接线必须由合格人员操作，先校验后上电，防止误接损坏仪器或引发触电，并在运输中避免剧烈振动。建议在搬运与收纳时为线缆加装保护，避免弯折导致屏蔽层破损而影响共模抑制性能。线缆保养延长了配件寿命，也降低了重复测试带来的物料与人工成本。线缆保养降低复测成本，延长可互换传感器与接线的使用寿命。

意大利Elcontrol Energy NanoVIP CUBE适合需要在现场长时间值守的电能质量排查场合。它常用于工厂配电与工商业配电室，检测谐波、三相不平衡和电压扰动等隐性问题；也用于光伏储能系统的能耗与电能质量核查，验证并网点的电能质量是否达标。设备支持低压与中压网络，可开展长期现场监测以定位电网干扰、评估供电品质，并为电气改造与设备保护提供实测数据。在设备故障溯源、EN 50160供电合规验收以及热电联产项目测试中同样适用，可把抽象标准转化为具体合格率。其内置电池续航超二十四小时且重量仅五百八十克，便于携带到配电盘、机柜或室外变电站等缺乏固定电源的地点作业，应付巡检与突击排查尤为灵活。中压系统往往缺乏固定测点，携带式仪器可随巡检计划轮流挂接，用较低成本覆盖多个关键节点。轮转挂接以较低成本实现了广覆盖，特别适合测点预算有限的单位使用。轮转挂接以低成本覆盖多节点，是预算有限单位的务实选择。

意大利Elcontrol Energy NanoVIP CUBE判定数据合格主要依据EN 50160标准，设备内置该标准测试功能，自动把频率、电压幅值、谐波、闪变、不平衡与暂降中断等结果同限值比较并标记越限项。用户可在现场查看报警显示与五条报警日志，确认哪些指标越限；谐波柱状图直观显示到第五十次分量是否超标，总谐波畸变率与不平衡度亦实时给出，便于即时判断。测量任务以一秒间隔长期记录于Micro-SD卡，事后导入软件即可生成含时间轴的合规报表与趋势曲线，把偶发扰动与长期统计一并呈现。借助四套费率统计还能核算电能费用与峰谷分布。这样从现场快速筛查到离线深度分析，形成完整的电能质量合格判定与整改依据，支撑验收与治理决策。把多次巡检数据纵向对比，可发现电能质量随负荷增长的劣化趋势，提前规划扩容与治理。趋势对比支撑中长期的电能质量治理与扩容规划的科学制定。趋势对比支撑中长期治理规划，把被动抢修转为主动预防。

意大利Elcontrol Energy NanoVIP CUBE支持的电网类型相当全面，包括单相、双相、三相三线平衡与不平衡、三相四线平衡与不平衡，并可接入低压与中压系统，频率覆盖五十、六十及四百赫兹，适应性优于许多单一制式仪表。接线方面，电压线缆为一点五米、截面积二点五平方毫米、耐三十六安、CAT III一千伏或CAT IV六百伏并带磁性吸附接头，方便贴附母线；电流则通过可互换的Net系列传感器接入，还可扩展太阳辐射、温度、风速等变送器做综合能效评估。选型时须确认被测网络是三线还是四线、是否需要中压变比以及电流钳量程，并核对辅助通道能否覆盖直流测量。明确这些参数才能保证接线正确、变比设置无误与测量有效，避免到场后因配件不符而无法开展工作。当现场电压等级较高时，应确认电压线的测量类别与变比设置，防止超范围测量危及人身安全。高测量类别的电压线保障了中压场合测量时人员与设备的基本安全。高类别电压线保障中压测量的人员与设备安全，符合作业规范。

意大利Elcontrol Energy NanoVIP CUBE通过十个双功能薄膜按键配合一百二十八乘一百二十八点阵液晶屏操作，屏幕带白色LED背光，菜单支持英西意德法多语言，现场适应性强。现场首先做接线自动校验，确认电压电流接入无误后即可启动测量任务，任务数量无限制但受存储卡容量约束，适合长周期监测。用户可配置多组报警条件与本机屏幕查看的五条报警日志，还能设定四套费率时段统计电能费用，把不同电价段能耗分开核算。数据记录间隔固定为一秒，测量中可实时查看波形、谐波柱状图与不平衡度，及时判断系统状态。任务完成后取出Micro-SD卡，把记录的电能质量数据导入电脑做进一步分析与报告生成，实现从采集到交付的闭环。多费率统计可把尖峰平谷用电分开，帮助用户识别高电价时段的无效能耗并安排错峰生产。费率拆分让节能措施更具针对性，也便于考核各个时段的实施成效。费率拆分让节能措施可考核，便于按峰谷优化生产排程。

意大利Elcontrol Energy NanoVIP CUBE相对固定式在线监测装置的最大优势是便携与灵活。它内置电池可脱离市电连续工作超过二十四小时，重量仅五百八十克，可带到任何缺乏电源的现场做临时或长期测量，不受安装位置约束。三路共中性电压加五路独立电流的结构能实测中性线电流，这一点对四线系统谐波与不平衡评估尤为重要，许多简易表无法做到。设备支持到第五十次谐波、暂降暂升断电与瞬态捕捉，并直接做EN 50160合规测试，配合SD卡海量存储与接线自动校验，单机即可完成排查到出报告的全流程。对于巡检、验收与故障溯源等移动任务，它比固定安装设备更省时省力，且可按需在多个回路间轮转，投入产出比更高。对于中性线电流偏大的四线系统，实测中性线能发现三次谐波叠加隐患，这是很多故障的隐形根源。中性线电流实测补足了多数仪表忽略的盲区，揭示三次谐波叠加的风险。中性线实测揭示三次谐波叠加隐患，补足多数仪表的测量盲区。

意大利Elcontrol Energy NanoVIP CUBE以每周期一百二十八个采样点、在四十至七十赫兹自适应以及四百赫兹时每周期十六点的速率采集信号，数据记录间隔为一秒，足以还原快速电压变动。它配备三路共中性电压通道加一路独立辅助通道、五路独立电流通道，对电压电流做真有效值运算并给出峰值、最值、平均值与最大需量，覆盖传统电气分析全指标。谐波模块给出到第五十次的数值与柱状图，四百赫兹工况下支持到第七次，便于航空等特种电网评估。装置还能实测中性线电流、计算不平衡度、捕捉暂降暂升断电与瞬态过压过流，并通过K系数评估变压器发热。测量结果在本机屏幕显示并写入SD卡，借助接线自动校验降低现场出错概率，使非专业人员也能完成可靠接线。对医院与机场这类零容忍停电的场所，提前捕捉暂降比事后抢修更能保障生命安全与运行秩序。提前预警使关键负荷有机会避开扰动时段，从而保障生产与服务的连续性。提前预警使关键负荷避开扰动时段，保障生命安全与运行秩序。

意大利Elcontrol Energy NanoVIP CUBE的电压真有效值精度分两档：有效值低于三百五十伏时为±0.25%加0.1%满量程，高于三百五十伏时为±0.25%加0.05%满量程，兼顾低电压与中高压测量。电流按所占额定电流比例分四档，均为±0.25%加0.05%满量程；功率为±0.5%加0.05%满量程，功率因数±0.5度，频率在四十至七十赫兹为±0.01赫兹。有功电能0.5级、无功电能1级，满足现场计量与验收要求。抗干扰方面，三路共中性电压通道输入阻抗四兆欧、五路电流通道十千欧，配合真有效值算法与每周期一百二十八个点的高密度采样，可准确还原畸变波形并抑制噪声，保障谐波、瞬态与不平衡测量的可靠性，即便在畸变严重的变频器回路也能稳定读数。面对电弧炉与电力机车等剧烈波动负荷，高密度采样能留住暂态尖峰，为治理设备选型提供依据。瞬态留存为治理设备的容量与类型选择提供了可靠的实测依据。瞬态留存为治理设备选型提供实测依据，避免容量配置失误。

意大利Elcontrol Energy NanoVIP CUBE是一款便携式电能质量分析仪，用于现场测量并诊断电网的电能质量与能耗状况。它适配单相、双相以及平衡或不平衡的三相低压中压系统，兼容五十、六十与四百赫兹电网，覆盖绝大多数工业与商用供电制式。设备可完成电压电流、功率、频率、功率因数等传统电参量测量，并捕捉到第五十次谐波、电压暂降暂升与瞬态扰动，支持EN 50160合规检测以及中性线电流实测。自带电池可连续工作超过二十四小时，配合Micro-SD卡存储海量数据，适合工厂配电、工商业配电室与光伏储能系统的长期现场监测、故障溯源和供电品质验收，是把实验室级分析搬到现场的得力工具。在新能源并网验收中，第三方常要求提供连续多日的电能质量记录，便携式仪表的长期自持能力正好契合。它把原本需要专业工程师才能完成的分析下放到了一线电工手中，显著降低技能门槛。它把实验室级分析下放一线，让排查电能质量问题不再依赖专家到场。
