意大利Elcontrol Energy NanoVIP ONE电能质量分析仪

若工作以单人巡检、多点短测与随身携带为主，NanoVIP ONE的二百二十克重量、二十四小时电池与四吉字节存储优势明显，能显著降低现场负担并覆盖多数单相与平衡三相巡检任务。更大型便携分析仪通常通道更多、支持不平衡三相与电压暂降暂态捕捉，适合复杂配电系统的深度诊断，但体积重量更大、投入更高。选择时应先看被测系统是单相、平衡三相还是不平衡三相，NanoVIP ONE仅支持平衡接线与直流，若现场存在不平衡负荷或需要暂降方向分析，则须选多通道机型。对以谐波普查、能耗统计与基础电参量记录为目的的例行巡检，NanoVIP ONE在便携性与性价比上更合适；对故障溯源与合规检测则建议更大机型。归根到底，应按测量深度与移动频率权衡，避免为低频的深度诊断长期背负笨重设备，也避免用轻量仪器硬扛它不支持的不平衡分析。对于以偶尔抽查为主的岗位，轻量机身还能降低长期携带的疲劳与损耗。

NanoVIP ONE采用真有效值采样原理，对电压电流信号每周期采集一百二十八个样点并随四十至七十赫兹频率自适应，把连续的交流波形转换为数字序列后再做运算。电压通过单通道四兆欧输入阻抗直接接入或经电压互感器变换，电流经可互换柔性电流传感器转换为可测信号，两者共同推导出功率、电能与功率因数等电参量。仪器对采样数据做快速傅里叶类运算，提取最高二十五次谐波数值并绘制直方图，同时保留电压电流波形供示波观察。测量结果按用户设定的存储周期写入内部闪存，记录周期可为一秒至十五分钟不等。直流测量功能使它能覆盖太阳能与电池等直流系统。全部计算在机身内完成，配合软件可在电脑端进一步做趋势与报表分析。单通道架构虽定位巡检，但同步的电压电流采样仍能保证基波与谐波提取的准确性，满足现场快速量化电能质量的需求。

NanoVIP ONE的核心优势是极致的轻便与灵活性。二百二十克的机身使它可单手操作、随身巡查，告别大型仪器需背负搬运的不便。柔性电流钳最大可测六千安，配合可互换传感器覆盖从细导线到粗母排的广泛回路，而许多笨重设备受固定钳口限制。四吉字节内存保存六万八千八百条记录、最长二十四小时电池续航，足以支撑一整天的脱离电源巡检。声光报警在超限时即时提示，通用串行总线导出与电脑软件远程分析让数据流转顺畅。它支持单相、平衡三相与直流，谐波分析达二十五次并带波形与示波功能，在轻量机身内集成了常规电气分析与电能计量。对于追求机动、经济与够用的现场工程师，这种小巧设计显著提高了巡检效率，也让更多基层岗位有能力开展常态化的电能质量抽查，从而在问题扩大前及早发现隐患。在节能诊断外包与内部巡检混合的模式下，它也可作为基准仪器校验其他表计。

使用NanoVIP ONE前须确认电压测试线绝缘完好并在额定等级内，仪器电压接线为柔性线缆配防护刀片插头，长期过载能力线对线九百伏交流、线对中性六百伏交流，且电压线标注一千伏三类至六百伏四类防护，严禁超等级接入更高电压系统。电流须使用原厂可互换柔性传感器，更换后核对变比，否则计量错误。该仪器仅支持单相、平衡三相与直流，不可用于不平衡三相回路测量。鳄鱼夹最大开口四十五毫米、适配三十二毫米以内导线，夹接须牢固防止脱落打火。工作环境温度零下十至零上五十五摄氏度、湿度不超百分之九十五，避免在凝露或过热处使用。电池请使用规定碱性或镍氢电池，注意极性，长期不用取出以防漏液。测量时先接电压后接电流、拆线时相反，并在带电回路前做好个人防护，可进一步降低误操作带来的安全风险。长期存放前还应取出电池并置于干燥环境，防止漏液腐蚀端子与电路板。

判定NanoVIP ONE的数据是否合格，主要看谐波与电参量是否超出通行限值。电压总谐波畸变率与各次谐波含有率可对照电能质量相关标准中公共电网的允许水平，例如中低压电网对总畸变率与单次谐波均有明确上限，超过即说明存在谐波污染。电流谐波则反映负载的整流与开关特性，过大可能危及变压器与电容设备。设备输出的二十五次谐波直方图帮助用户快速定位主要谐波次数，配合软件可做趋势对比。频率应稳定在额定工频极小偏差内，功率因数偏低提示无功偏大需补偿。由于仪器为巡检定位，建议把记录数据导入电脑按标准限值曲线复核，对超差回路进一步核查谐波源、三相负荷与电能质量，再制定滤波或补偿改善方案。通过改造前后两次测量的直方图对比，还能直观验证治理措施的实际效果，形成以数据驱动的闭环优化。

NanoVIP ONE适合低压、中压平衡三相、单相及直流现场的轻量化电能质量检测。在配电系统运维中，它可用于能耗监测、谐波排查与电压骤升骤降的事件记录；在热电联产与新能源项目中，可采集并网点的电参量做基础评估。由于仅重二百二十克且支持电池供电最长二十四小时，它非常契合现场巡检、工地抽查与临时数据采集，便携机身能轻松带入机房、工商业配电间与狭窄设备柜。其柔性电流钳适配最大六千安回路，适合粗电缆与母线排测量。需要指出的是，该仪器面向平衡系统，不支持不平衡三相与电压暂降专项捕捉，更适合做短期记录与基础电能质量普查，而非长期在线合规监测。对于巡检人员每日走访多个配电点的场景，它的轻便与长续航优势尤为明显，可减少往返取数与设备搬运的时间成本。在老旧厂房与新装产线并存的现场，按回路特性分级配置仪器往往更划算。

NanoVIP ONE的谐波分析输出最高二十五次谐波数值与直方图，其谐波处理思路与国际电工委员会谐波测量分组方法一致，即把采样频谱按次序列出各次含有率与总畸变率，便于用户量化电网中的谐波污染程度。电压总谐波畸变率与电流总谐波畸变率作为关键指标，可对照电能质量相关标准中针对公共电网的限值区间评估是否超标。设备虽为轻量巡检定位，未内置完整的公共电网质量合规性自动判定，但所测二十五次谐波数据可由配套软件按通行限值做后处理评估。对于四十至七十赫兹工频与直流系统，它的谐波与波形观测足以支撑谐波源初判、滤波效果核查与节能改造前后对比。工程实践中，常把其记录的各次谐波直方图与限值曲线叠加，快速识别主要谐波次数，为后续加装滤波器或调整整流设备提供依据，是现场快速量化谐波水平的实用手段。

NanoVIP ONE电压测量精度在小于三百五十伏交流时为读数的正负百分之零点五加满量程百分之零点二，大于三百五十伏时为正负百分之零点五加满量程百分之零点一；电流随钳额分四档，均约读数的正负百分之零点五加满量程百分之零点一至零点二。功率精度为正负百分之一加满量程百分之零点二，功率因数角误差正负零点五度，频率误差正负零点零一赫兹，有功电能计量一级、无功电能二级。每周期一百二十八个采样点配合四十至七十赫兹自适应，保证了基波与二十五次谐波提取的稳定。电压输入四兆欧、电流输入十千欧的高阻抗设计降低了对被测回路的负载效应。尽管为单通道轻量设计，其精度足以支撑巡检级谐波普查、能耗统计与电参量评估，满足多数现场快速诊断需求。在电磁环境不极端的中低压配电现场，该仪器能提供可信的趋势数据与谐波水平，作为问题初筛与改造前后对比的可靠依据。

NanoVIP ONE通过机身七个双功能按键在图形点阵屏上操作，用户先按被测系统选择单相、平衡三相或直流模式，连接电压柔性线与电流传感器后仪器即开始测量。屏幕数据每秒刷新，可查看电压、电流、功率、功率因数、频率、谐波与波形，超限时屏幕与声音同时报警，报警日志可回看五条。数据按设定周期自动存入四吉字节闪存，最多六万八千八百条，记录完成后通过通用串行总线接口导出到电脑，由配套软件做深度分析与报表生成，也可经接口实现设备远程控制。外接电源选件提供宽电压交流转七点五伏直流输出，无外接时由四节干电池或镍氢电池供电，最长续航二十四小时。整个流程无需复杂配置，适合现场快速上手。配合柔性线缆与可互换电流传感器，用户在不同回路间切换时只需更换钳型探头并重新选定变比，即可继续测量，极大简化了多点巡检的操作步骤。

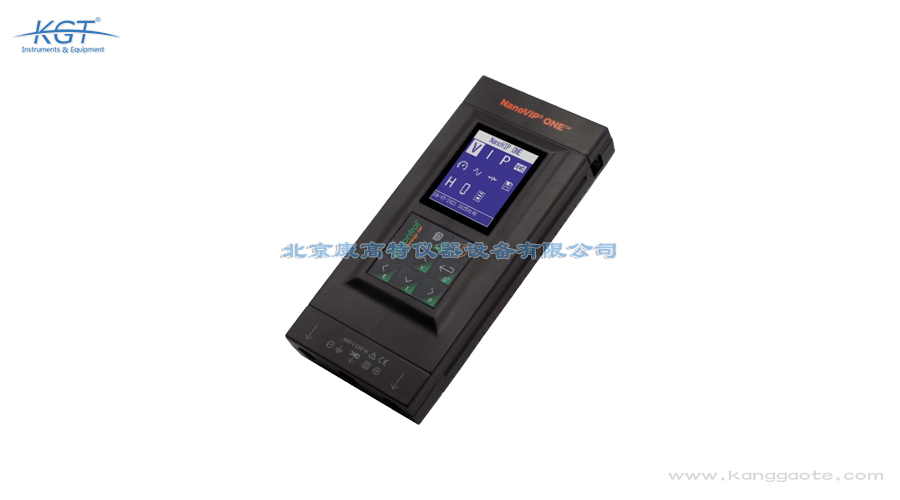

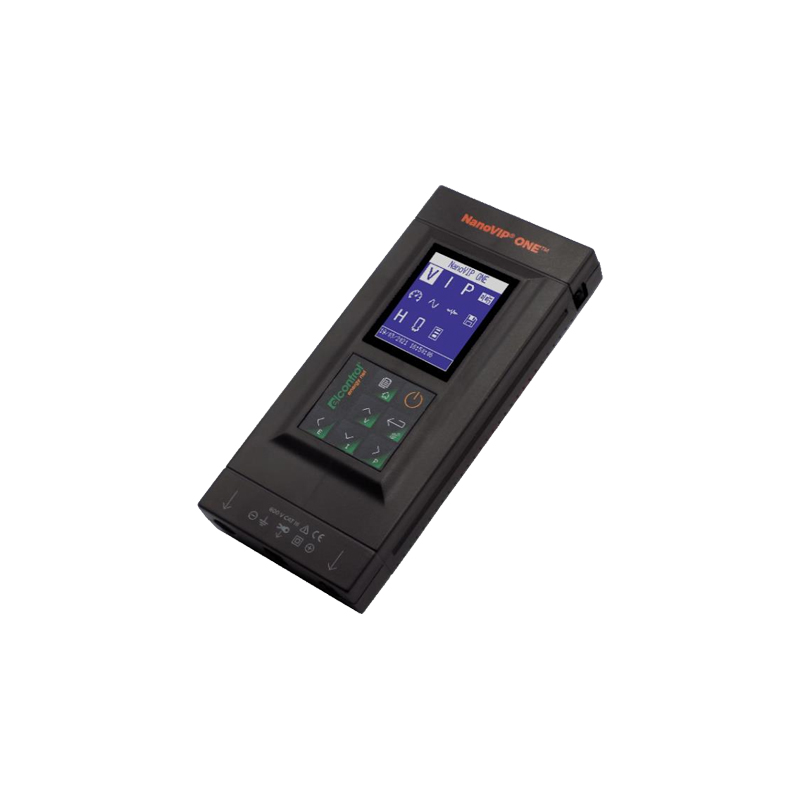

NanoVIP ONE是意大利Elcontrol Energy推出的超轻便携电能质量分析仪，整机仅重二百二十克，外形小巧，主要面向现场巡检与临时数据采集。它支持单相、平衡三相以及直流系统的电气参数测量，可完成电压、电流、有功、无功、视在功率、频率、功率因数与电能计量，并具备最高二十五次谐波分析与波形观测能力。设备内置四吉字节存储空间，最多可保存六万八千八百条测量记录，配合声光报警与柔性电流钳，最大可测电流达六千安。通过通用串行总线接口导出数据并可在计算机上实现远程操控，配套专业软件做深度分析。对于配电系统能耗监测、谐波排查、电压骤升骤降故障记录以及热电联产项目参数采集，它都是一款经济且便于携带的现场评估工具。其轻量化设计让单人即可完成多点轮测，显著降低外出巡检的体力负担与设备投入，是基层运维与节能诊断中常用的随身仪表。
