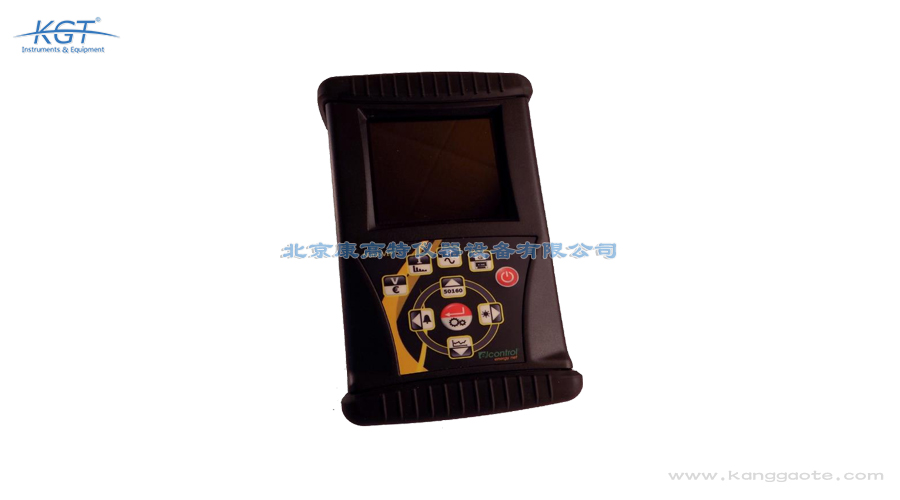

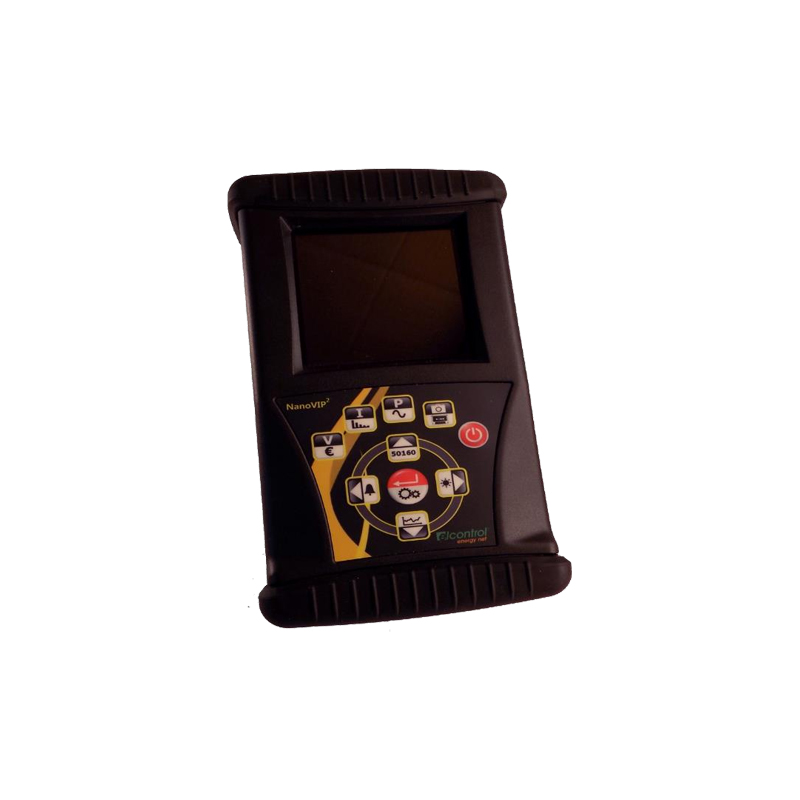

意大利 Elcontrol NanoVIP TWO PLUS电能质量分析仪

操作 Elcontrol Energy NanoVIP TWO PLUS 前必须确认测试线的绝缘与插头完好，电压直接测量范围线间为七至一千伏交流、线中性为五至六百伏交流，严禁超过持续过载限值，线间一千二百伏、线中性七百伏的交流过载上限不可突破，否则会损坏输入电路。设备外壳防护等级为 IP30，仅适合在室内或防雨环境下使用，应避免粉尘与水汽侵入导致短路。更换电流钳或插接传感器前应切断被测回路电源，防止带电插拔造成电弧与人身伤害。仪器采用 V0 级自熄材料外壳，但工作温度应保持在零下十摄氏度至零上五十五摄氏度之间，极端温度会影响电池与液晶显示。电池使用四节 AA 镍氢电池，充电或存放时须远离高温源。测量高压中压回路时务必遵守电力安全规程，做好个人防护并确认接地可靠，必要时两人监护作业。测试线收纳前应检查鳄鱼夹与磁吸头是否松动，长期不用时取出电池以防漏液，并在每次任务前做一次外观与绝缘自检，把安全隐患消除在测量之前。

Elcontrol Energy NanoVIP TWO PLUS 内置欧盟 EN50160 供电质量统计测试功能，可对公共配电网的电压幅值、频率、谐波、不平衡与扰动事件按该标准进行合规判定，并给出统计合格率。在谐波评估方面，仪器依据快速傅里叶分析给出各次谐波含有率与总谐波畸变率，其最高第五十次谐波的处理方式与国际通行的谐波测量方法一致，便于与标准限值对照。设备支持三相电压电流的不平衡度计算、暂降骤升与中断的统计，这些指标正是 EN50160 与 IEC 系列电能质量基础标准所关注的核心内容，也是供电合同常见的约束项。对于需要开展电费审计的用户，仪器还提供四段费率电能成本统计与双向电能计量，便于对照供用电条款中的电能质量与计量要求。现场记录的数据可长期保存，为后续出具合规检测报告与争议举证提供原始依据。在新能源并网与重要用户受电端验收中，这类标准化的判定结果更容易被供电企业与第三方机构采信，从而加快整改与结算流程。

Elcontrol Energy NanoVIP TWO PLUS 适用于多种现场电能质量监测场景。在工厂环境中，它可对低压与中压配电回路开展电能质量巡检，捕捉谐波畸变、电压暂降、骤升与供电中断等扰动事件，为设备误动与停机提供溯源依据。对于冷水机组、泵类电机等大型设备，仪器能够进行能效测试与启动冲击电流记录，帮助评估设备对电网的冲击以及配电容量是否充裕。在光伏等联产发电系统中，设备支持双向电能计量与传感器信号采集，可用于发电量与用电成本的统计核算，验证自发自用与余电上网的经济性。由于机身仅重五百八十克且内置电池续航超过二十四小时，它非常适合长时间不间断的户外与配电室巡回检测。此外，借助四路外接传感器通道，它还能接入辐照、温度与风速等环境量，满足综合能源与节能改造的监测需求。在数据中心与医院等对供电连续性敏感的场所，它也能用于投运前的电能质量验收与定期巡检，降低敏感负载因电压扰动而宕机的风险。

判定 Elcontrol Energy NanoVIP TWO PLUS 的实测数据是否合格，应以被测电网的供电标准与设备技术条件为依据。仪器内置 EN50160 测试模块，会自动统计电压幅值偏差、频率偏差、谐波畸变率、三相不平衡与暂降中断等事件的合格率，用户可直接读取合规结论而无需手工比对。对于谐波，应关注各次谐波含有率与电压总谐波畸变率是否超出配电系统允许限值，电流总谐波畸变率则反映负载对电网的污染程度，是治理决策的关键输入。电压暂降骤升与瞬态记录带有时间标记，可对照生产工艺对电压跌落敏感度的要求来评价影响范围与损失。电能方面，三相与分相的双向 kWh、kVArh、kVAh 计量结果可用于核对电费与用能效率。建议将长期趋势曲线与报警日志结合分析，区分偶发扰动与持续性质量问题，从而制定有针对性的治理方案。当发现某类扰动反复出现时，可结合发生时段与负载投切记录定位责任回路，再据此配置滤波或稳压装置，使治理投入与问题严重度相匹配。

选购便携式电能质量分析仪时，应重点考察测量精度、通道数量、谐波次数、合规标准与续航能力。Elcontrol Energy NanoVIP TWO PLUS 的电压电流精度达到百分之零点二五加满量程误差，能够满足绝大多数现场诊断与计量核对需求，明显高于普通万用表级别的仪表。其四路独立传感器通道兼容四至二十毫安、零至一伏与电压互感器信号，可同时测量电压、电流、中性线电流与环境量，扩展性较好。谐波分析支持至第五十次，并具备 K 系数计算能力，足以覆盖配电系统的典型畸变评估与变压器发热分析。设备支持 EN50160 合规测试，内置多组报警与四段费率统计，对电费审计十分实用。若现场需要在多个点位同步测量，还可考虑具备无线组网能力的同系列机型，而本机以单机便携与长续航见长，适合单人巡检与临时排查作业。用户在比较不同机型时，还应确认电流钳变比范围是否覆盖现场最大电流，以及存储容量能否支撑计划记录周期，避免中途因卡满而中断关键数据的采集。

与仅能记录基础电量的常规记录仪相比，Elcontrol Energy NanoVIP TWO PLUS 的优势在于分析维度更全面且交互更灵活。它不仅能测量电压电流与功率，还可开展最高第五十次谐波分析、三相不平衡度计算、电压暂降骤升与瞬态扰动捕捉，并提供 EN50160 标准合规判定，帮助用户直接得到合格与否的结论。设备自带一百二十八乘一百二十八点阵液晶屏，现场即可查看波形、柱状图与报警信息，无需回到办公室再分析，显著缩短排查周期。四路独立传感器通道使其能同时接入多种变送信号，扩展性优于仅有电压电流接口的简易仪表。Zigbee 无线组网与 MicroSD 卡存储让数据搬运更方便，而百分之零点二五的测量精度与超过二十四小时的电池续航则保证了长时间户外作业的可靠性。对于需要多参数同步诊断的复杂工况，这种集成化设计明显降低了携带多台仪器的负担。对于预算有限但又需要完整电能质量画像的用户而言，这种一机多能的设计能够减少设备重复投入，并让现场人员用同一套操作逻辑完成多种测试任务。

Elcontrol Energy NanoVIP TWO PLUS 的电压电流测量精度为百分之零点二五加满量程误差，在便携式电能质量分析仪中属于较高水平，可满足现场诊断与计量核对需求。电压通道输入阻抗为四兆欧，电流通道为十千欧，较高的输入阻抗降低了对被测回路的负载效应，减少测量本身对电网的扰动。灵敏度方面，线中性最小五伏交流、线间七伏交流、直流十伏即可触发测量，有助于捕捉微弱信号与早期异常。设备支持交直流同时测量，并在四百赫兹中频下仍可工作，适应含整流与变频负载的复杂电网。四路独立传感器通道带有各自信号调理，配合屏蔽测试线可有效抑制共模干扰与工频串扰。内置报警日志与 EN50160 判定则帮助用户从海量数据中筛出真正超标的扰动，提升抗误报能力，避免把正常波动误判为故障。在变频器与开关电源密集的现场，仪器的真有效值测量与逐周期采样能够还原非正弦波形的真实能量，比平均值响应的仪表更接近电网实际状况。

Elcontrol Energy NanoVIP TWO PLUS 采用真有效值采样架构实现对电网波形的数字化分析。仪器在四十至七十赫兹工频下每周期采集一百二十八个采样点，在四百赫兹中频工况下每周期采集十六个点，从而完整重建电压与电流波形并保留暂态细节。内部处理器对采集到的离散信号做快速傅里叶变换，分解出基波与各次谐波分量，进而计算总谐波畸变率、功率因数、三相不平衡度以及有功无功视在功率等派生参数。设备通过四路独立传感器通道接入电压测试线与可更换电流钳，交直流信号经量程转换后进入高精度模数转换环节，逐周期刷新测量结果。所有测量数据按一秒间隔写入内部存储或 MicroSD 卡，配合 Zigbee 无线链路可把现场记录上传至电脑做进一步诊断与报告生成。这种周期性采样加频谱分析的组合，是其能够同时兼顾稳态电量与瞬态扰动的根本原因。

Elcontrol Energy NanoVIP TWO PLUS 是意大利原厂生产的便携式电能质量分析仪，专为单相、双相以及平衡或不平衡三相高低压电网的现场检测而设计。该仪器可对电压、电流、有功功率、无功功率、视在功率、频率、功率因数以及电压电流总谐波畸变率等电气参数进行交直流高精度测量，电压电流精度达到百分之零点二五加满量程误差，这一指标使其能够胜任对测量准确度要求较高的电能质量诊断与计量核对工作。设备配备四路独立传感器通道，兼容四至二十毫安、零至一伏与电压互感器信号，并支持中性线电流测量与三相分相电能的双向计量，便于分析零线过载与不平衡问题。它还集成谐波分析、EN50160 合规测试、四段费率电费统计以及长时间数据记录功能，自带镍氢电池并支持 Zigbee 无线组网与 SD 卡存储。凭借紧凑机身，它非常适合电力运维人员开展电能质量巡检、扰动故障排查与用电成本评估工作，是现场能效与电能合规检测的多面手工具。

使用 Elcontrol Energy NanoVIP TWO PLUS 时，先将柔性电压测试线接入对应相别，测试线采用一千伏 CAT III、六百伏 CAT IV 防护插头并配有鳄鱼夹与磁性吸盘，可牢固连接母线、端子或柜内导体。电流测量需选配 Elcontrol Energy Net 系列可更换电流钳，并插入对应通道完成变比设置，仪器自动按变比折算实际电流值。开机后通过十个双功能薄膜按键在菜单中选择被测系统类型，包括单相、双相、三相三线或四线平衡与不平衡方式，并按提示设定记录间隔与报警阈值。设置采样任务后，仪器以一秒间隔自动记录全部参数，用户可在液晶屏上实时查看波形、谐波柱状图与报警状态，屏幕最多同时显示五条报警。测量结束后取出 MicroSD 卡或将数据通过 USB 导入电脑，配合分析软件整理成趋势曲线与检测报表，完成从现场到报告的闭环。若需在偏远无电脑环境作业，也可先在仪器上查看实时趋势与报警摘要，待回到办公室再导出完整数据做深度分析，不影响关键结论的及时获取。
