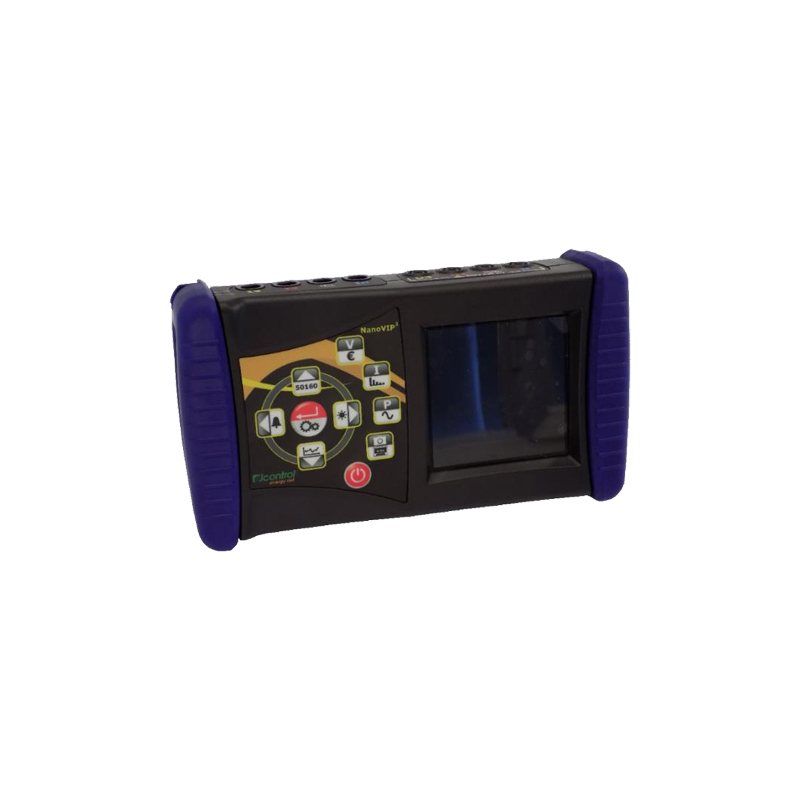

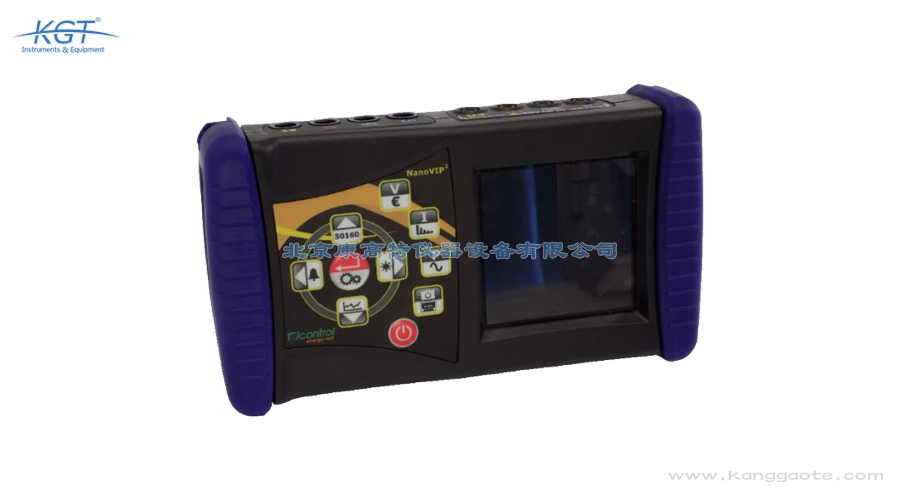

意大利Elcontrol Energy NanoVIP CUBE WF电能质量分析仪

Elcontrol Energy NanoVIP CUBE WF 是一款便携式 WiFi 电能质量分析仪。该仪器由意大利 Elcontrol Energy 公司研制，主要用于对低压与中压配电系统开展电压电流功率及谐波等电能质量参数的现场测量与合规评估。它兼容单相两相以及平衡或不平衡的三相系统，支持五十赫兹六十赫兹与四百赫兹电网频率，并可同时测量交流与直流信号。仪器内置无线 WiFi 与云端监测功能，配合可连续工作超过二十四小时的长续航电池，能够实现全天候不间断的长期现场录波。借助该设备用户可以及时发现电压暂降谐波超标与三相不平衡等隐蔽电能质量问题。与传统台式记录仪相比，NanoVIP CUBE WF 体积小巧重量仅五百八十克，便于携带至各类配电柜与野外场合。它把电能计量报警与费率统计整合于一体，是现场工程师快速掌握电网健康状态的实用工具，也适合作为配电改造前后的对比测量仪器。在工程现场，用户往往需要在不同配电节点之间移动测量，该仪器的轻量化设计与磁吸电压探头使其单人即可完成挂接，显著降低巡检的人力与时间成本。该仪器的便携结构让海外现场的不同工程师都能快速上手操作并独立完成整段测量任务。

NanoVIP CUBE WF 采用真有效值连续采样方式完成电能质量测量。仪器配备三路共中性线电压通道与五路独立电流通道，每工频周期采样一百二十八个点，在四百赫兹电网下自动切换为每周期十六点，从而完整捕捉电压电流的波形细节。设备先对被测信号做真有效值计算，再据此推导有功功率无功功率视在功率功率因数频率以及电压电流峰值最小值最大值平均值与最大需量等电气量。谐波分析单元可分解至第五十次谐波并以柱状图呈现，同时计算电压与电流的总谐波畸变率。Elcontrol Energy 在该仪器中集成了真实中性线电流测量与冲击电流采集能力，使暂降骤升与瞬态过电压过电流都能被可靠记录。测量结果经无线 WiFi 实时上传云端供后续分析，也可写入标配的四吉字节存储卡长期保存。这种从采样到指标再到上云的完整链路，使现场测量既快速又具备可追溯性。其每周期一百二十八个采样点足以还原大多数电能质量事件的波形特征，配合真有效值算法，即便面对严重畸变的非正弦电流也能给出可信数值。

操作 NanoVIP CUBE WF 必须严格遵守高压安全规定。该仪器电压接线带四毫米防护刀型插头与磁吸接头，额定可达一千伏 CAT III 与六百伏 CAT IV，测量前务必确认被测回路电压等级在量程之内，相间直接测量上限为一千伏、相中性为六百伏。电压探针带有四十五毫米开口的鳄鱼夹，夹接时应确保导线完全咬合避免虚接打火，外壳为 V0 级自熄 ABS 材料且防护等级仅 IP30，不可在雨雪或粉尘严重环境露天使用。电流测量须使用配套可替换电流传感器，严禁将电压端子误接电流回路。工作温度范围为摄氏零下十度至五十五度，相对湿度不超过百分之九十五，超过两千海拔需按 CAT III 降额。更换电池或插拔存储卡前应先断电，并由具备资质的人员执行高压侧作业。测量高次谐波丰富的回路时，务必选用匹配量程的电流传感器以防过载损坏，并定期核查钳表零点漂移对读数的影响。

选择 NanoVIP CUBE WF 应优先看现场对无线与续航的需求。该仪器最大的特色是内置 WiFi 无线通讯与云端监测，并配备超过二十四小时续航的可充电池，适合需要脱离电脑长时间独立录波的场合。相比之下，仅有本地存储或需要外接电源的记录仪更适合固定机柜内的连续监测。NanoVIP CUBE WF 兼容单相两相与平衡不平衡三相系统，支持五十六十与四百赫兹，覆盖低压与中压配电，若现场涉及中频电源或航空地面电源则更具优势。它提供三路电压五路电流共八通道，可测量真实中性线电流，适合需要中性线监测的谐波治理项目。若用户仅需二级计量计费且要求导轨安装，则应考虑功能定位不同的紧凑型表计，二者应用场景互补而非直接替代。选型时还应权衡通道数与是否需要交直流混合测量。对于既有配电盘改造，无需停运即可挂接测量的特性显著缩短了停电窗口与施工风险，特别适合不能轻易断电的连续生产线。

NanoVIP CUBE WF 的 WiFi 无线通讯与云端监测带来显著运维优势。仪器摆脱数据线的束缚后，可部署在难以布线的配电节点，测量数据经无线方式实时传至云端，工程师在办公室即可远程查看趋势与报警，不必反复到现场拷贝记录。设备支持长周期现场测量，内部存储为六十四千字节并标配四吉字节存储卡扩展，配合云端可实现海量历史数据归档。用户可自定义二十组报警阈值，一旦电压暂降谐波越限或冲击电流出现，屏幕与云端同时提示，便于第一时间干预。这种免值守模式降低了人力成本，也保证了暂降骤升等偶发事件不被遗漏，是传统需要人工读取的表计难以实现的连续监测能力。对于跨厂区多点监测，云端的集中视图还能横向比较各节点电能质量水平。NanoVIP CUBE WF 的云端趋势图让管理人员随时掌握各节点健康度，减少盲目巡检，并能把历史数据用于年度能效审计与改造论证。

判定 NanoVIP CUBE WF 录波数据是否合格，应以 EN50160 的统计指标为基准逐项核对。首先查看电压幅值合格率，统计期内绝大多数时间电压应落在标称值的允许偏差内，出现电压暂降或骤升的次数与深度需记录在事件表中。其次检查频率，应稳定在五十或六十赫兹附近且偏差极小。谐波方面关注电压总谐波畸变率与第五十次以内各次含量，超过标准限值即判定为谐波超标。三相不平衡度电压闪变以及长时间中断也需纳入评估。仪器记录的双向电能与需量可用于能耗基线对比。若全部指标在统计周期内满足对应标准阈值，则判定该监测点电能质量合格；任一项越限都应结合暂降事件与谐波源定位结论，提出治理或复核建议，必要时复测确认问题已经消除。最终报告宜附带事件时间轴截图，便于用电方直观理解扰动发生的全过程与影响范围，也利于在多方会议中快速达成共识。

NanoVIP CUBE WF 适用于工商业配电系统以及厂矿低压中压电网的电能质量排查。它能够在光伏等分布式发电并网环节开展并网点电能质量验收，也可用于长时间能耗与电能质量的周期性巡检。现场工程师可借助该仪器完成故障溯源，定位由非线性负载引起的谐波干扰，并对电网进行符合 EN50160 的合规验收。在设备投运前后，NanoVIP CUBE WF 能对比投运前后的电能参数变化，协助分析用电损耗，为配电改造与节能评估提供实测数据支撑。由于内置电池续航超过二十四小时且支持云端监测，该设备特别适合无人值守的长周期监测点，以及在开关柜配电箱等空间受限场合的快速挂接测量。对于医院数据中心等对供电连续性敏感的用户，它还能在事故后还原暂降全过程，帮助厘清责任与成因。在新能源并网点，该仪器还能验证逆变器谐波发射是否满足接入要求，保障并网安全，也为后续运维建立可比对的基线档案。

NanoVIP CUBE WF 具备较高的现场测量精度。电压真有效值在小于三百五十伏交流时精度为读数的正负百分之零点二五加满量程的百分之零点一，大于三百五十伏时满量程项优化为百分之零点零五。电流精度同样分为多档，依钳形表额定电流占比从百分之五到满量程分段给出读数的正负百分之零点二五加零点零五满量程的指标。功率测量精度为读数的正负百分之零点五加零点零五满量程，频率在四十至七十赫兹范围内可达正负零点零一赫兹。有功电能计量为零点五级、无功电能为一级，满足能效审计要求。其电压输入阻抗四兆欧、电流通道十千欧，配合真有效值算法可准确测量畸变波形，因此即使面对非线性负载产生的高次谐波也能保持可信的测量结果，适合作为争议裁定的依据。定期用已知负载核查读数，可及早发现钳表老化带来的系统误差并安排更换，从而保证长期监测结果的前后一致性。

使用 NanoVIP CUBE WF 开展长时间巡检时，先将三路电压线缆与五路电流传感器按相序接入被测回路，确认接线无误后开机。仪器面板设有十个复合功能薄膜按键，配合白色的负向点阵液晶屏即可完成参数设置，无需连接电脑。用户在菜单中设定数据记录周期为每一秒，并配置自定义二十组报警阈值，再选择 WiFi 上云或本地存储卡模式。内置四节镍氢电池可支撑关闭无线时超过二十四小时续航，若接入墙插式开关电源则可无限时连续工作。测量任务数量仅受存储卡容量限制，因此可一次性布置多日巡检。工程师后期通过云端或读卡导出数据，按 EN50160 口径统计各时段电能质量指标，形成巡检结论。巡检前应在标签上注明测点名称，避免多节点数据混淆。建议在首次投运时先做短时比对测试，确认接线相序与变比设置无误再长期运行，以免错误接线导致整段数据作废。

NanoVIP CUBE WF 支持以 EN50160 标准为核心的合规测试。EN50160 是欧洲公共配电网络电能质量统计指标的核心规范，规定了电压幅值频率谐波不平衡度暂降骤升等参数的统计评估方法，该仪器可据此输出供电质量合规报告。其谐波分析依据 IEC61000-4-7 分组方法分解至第五十次，并额外给出最高第二十五次的 K 系数，用于评估非线性负载对变压器的发热影响。仪器还能依据电能计量相关标准进行双向电能计量，有功电能达到零点五级、无功电能达到一级。Elcontrol Energy 在设计时兼顾了 IEC61724 光伏系统电网参数测试，使该设备也能服务于分布式发电并网评估。以上标准覆盖从谐波到电能计量的多项通用电能质量要求，满足验收与审计需求。对于出口欧盟的设备，EN50160 合规报告也是交付验收的重要技术文件之一，能够帮助制造商与用户共同确认供电质量达标。其标准符合性也可作为设备入网前技术审查的参考材料之一。
