2026局放仪选型指南：按检测对象匹配方法与设备

选择局放仪，先看被测对象和任务，再看参数表。开关柜带电巡检、GIS内部缺陷排查、电缆离线耐压试验，面对的信号通道和现场限制并不相同；一台局放仪是否合适，关键在传感方式、测试回路、抗干扰能力与结果可复核性是否匹配。本文按检测对象梳理方法，并以北京康高特（KGT）自研的金吒、哪吒、子龙、孟德为例说明产品定位。具体配置及参数应以采购时的正式技术文件、供货清单和实物版本为准。

一、先弄清局放信号与测量量

局部放电（Partial Discharge，PD）是在绝缘结构局部发生、未贯穿绝缘的放电。气隙、*、界面污染、松动连接或绝缘老化都可能造成局部电场集中。放电会伴随电流脉冲、电磁波、声波、光信号等物理现象，但不同传感器接收的是不同信号，单位、传播路径和对缺陷的敏感性并不一样。

IEC 60270:2025适用于交流（*500 Hz）或直流试验条件下基于电荷的局放测量，规定术语、测量量、试验和测量回路、校准及试验程序等；标准也指出，更高频段测量可能需要其他技术规范。 2025年《高电压技术》综述指出，脉冲电流法、超声法、特高频法是工程中常见技术。以电荷测量得到的视在放电量通常以pC表征；HFCT等高频现场方法测到的是高频电流脉冲，不应未经校准和方法学依据*把其幅值换算成IEC 60270意义上的视在电荷量。

因此，现场带电巡检的读数通常更适合做同一设备、同一测点、相近工况下的筛查和趋势比较；停电试验中的电荷测量则用于标准规定的定量评价。检测目标若是"有没有异常、异常可能在哪里"，可以采用与设备结构相适配的非侵入式检测和多传感器复核；若要求报告pC数值、用于出厂或交接试验，则要确认局放仪、校准器、耦合单元、试验电源及接线回路满足相应标准。

还需区分"检测到信号"和"确认缺陷"。仪器显示脉冲，只说明传感器收到符合触发条件的信号；它可能来自局部放电，也可能是外部电磁干扰、开关操作、无线通信或机械噪声。可信的诊断要结合相位分布、频谱、波形、测点差异、重复性、设备运行状态，以及其他检测方法或停电检查结果。

二、检测方法的原理与适用边界

1、脉冲电流与电荷法：适合受控试验中的定量测量

电荷法利用局放脉冲在测量回路中引起的电流响应，经校准建立测量系统输出与视在电荷之间的关系。它的优势是测量定义和校准框架成熟，适用于设备出厂试验、交接试验及停电状态下的绝缘评估。其测试结果依赖完整回路：试品、耦合电容、测量阻抗、接地布置、试验电源和校准器共同决定背景噪声与灵敏度。现场接地回路复杂、外部电晕和空间耦合干扰会影响测量，因此不能把实验室条件下的检测下限直接等同于现场可达到的性能。

2、HF/HFCT：获取高频电流脉冲，不等同于绝对放电量

HFCT通常安装在电缆屏蔽层接地线、设备接地引线或预留测量回路上，通过磁耦合获取高频脉冲。它不必接入设备主回路，适合运行设备的现场监测和电缆附件检测。传感器位置、接地线走向、接地点数量、夹持方向、频带设置和电缆终端结构都会影响信号。不同测点、不同HFCT或不同仪器之间的幅值，未经统一校准和布置，不宜横向直接比较。学术综述指出，HFCT高频检测具有较强抗干扰能力，但其宽频响应和传感链路线性等因素限制了直接测量视在电荷的能力。

3、UHF：适合GIS等封闭结构的电磁检测

局放快速脉冲会激发甚高频和特高频电磁辐射。UHF法通常覆盖300 MHz以上频率范围，实际传感带宽由天线、前端、滤波器和整机配置共同决定。GIS/GIL的金属外壳在一定程度上屏蔽外部低频场，内部信号则可能经绝缘子、观察窗、手孔或结构缝隙耦合到传感器。UHF结果受内置/外置传感器、测点耦合、设备结构和传播损耗影响，工程上重点是确认信号是否具有局放特征、是否在多个测点间呈现合理变化，以及能否通过相位、频谱或其他通道佐证。

4、TEV：开关柜快速普查的有效筛查量之一

TEV传感器捕捉开关柜金属外壳上的暂态电压信号，可在设备带电运行时进行非侵入式扫查。它适合做柜面比较和异常筛查，但测量值受柜体接缝、门板接触、接地状态、外部脉冲干扰、探头接触压力和位置等影响。不同仪器的dB显示或幅值定义也未必一致。因此应固定测点、重复测量、保留背景值，并结合超声或UHF确认，不宜将单个TEV阈值当作跨设备通用的故障判据。

5、AE超声：以声学证据补充定位

局部放电可能激发超声振动。接触式探头适合在外壳或结构表面逐点扫描，非接触式传感器则可用于较快的区域筛查。超声不易受电磁场直接干扰，但声波会受材料界面、空气间隙、结构遮挡和传播距离影响，内部缺陷的声学信号可能衰减。超声定位通常是辅助确认空间区域，而不是在所有结构中直接给出绝对坐标。将AE与TEV或UHF同步比较，可提高对信号来源的判断把握。

方法配对原则：用电荷法回答"视在放电量是多少"，用UHF、TEV、HFCT或AE回答"现场是否存在可疑活动、信号从何处耦合、是否与其他证据一致"。不同方法互补，但不是简单求平均；应保留每一通道的原始信息和测量条件。

三、按检测对象匹配局放仪

1、开关柜与环网柜：便携、多传感、测点可重复

在中压金属封闭柜体上，TEV适合柜面快速扫查，超声法有助于发现可传播到外部的声学信号并辅助定位；UHF可补充内部电磁信号判断。现场结果应和同类柜、相邻柜及历史基线对比。柜门、接地、探头接触位置、运行负荷和背景噪声都可能改变读数，单点异常不应直接等同于缺陷结论。

金吒是康高特的手持式多功能局放测试仪，产品定位面向开关柜巡检、预防性检测和状态评估。公开规格列出UHF、HF、接触/非接触AE及TEV等检测方式；UHF标注300～1500 MHz，TEV为3～100 MHz，非接触超声中心频率标注40±1 kHz，并列出便携操作、数据记录与报告功能。 对经常巡检多面柜体的班组，这类组合有利于在一个作业流程中对可疑柜体做多通道交叉检查。采购时仍需核对实际供货是否包含所需传感器、线缆、软件和同步附件，不能仅凭"多功能"名称判断配置完整。

适合金吒方向的需求：配电室例行巡视、异常柜复测、同类柜状态对比、工业现场快速筛查。若项目要求长期连续监测或标准化pC测量，还应另行确认在线系统或试验室级测量链路。

2、GIS/GIL与封闭设备：重点是UHF耦合和证据闭环

GIS金属外壳对外部电磁干扰有屏蔽作用，内部放电产生的UHF信号可通过设备结构中的耦合路径被检测。内置传感器、外置传感器及设备结构会影响灵敏度，无法只凭一个UHF幅值比较不同间隔的绝缘状态。建议记录测点、传感器方向、频段、背景信号和相位图谱，并按设备制造商及适用标准解释结果。

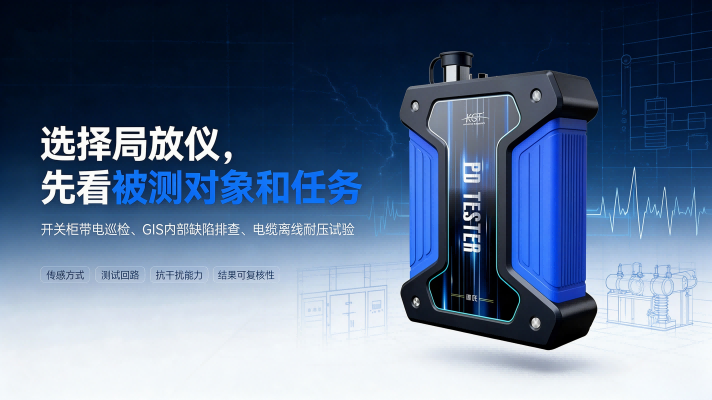

哪吒定位为多功能局放测试仪。产品信息列出UHF、HF、接触/非接触超声及TEV，UHF公开频段为300～1500 MHz，并描述多设备级联和数据管理能力。 在GIS检测中，应确认实际配置的UHF探头类型、滤波与频谱分析功能、相位同步方式、测点记录能力及报告内容；若涉及内置传感器或综合在线监测，还要核对设备接口、传感器安装条件和数据接入要求。哪吒的多方法组合适合需要跨对象巡检的团队，但不代表它能自动替代针对GIS的专项诊断系统或标准耐压试验。

较稳妥的判断链条是：先测背景与相邻间隔，再在目标间隔多个可重复测点采集；确认相位相关性和频带特征；对异常位置增加超声或其他可用传感器复核；结合历史数据、设备结构和检修记录形成结论。若结果将触发停电检修，应由具备相应资质和现场授权的人员按规程复测和评估。

3、电缆及附件：围绕传感器安装、传播与定位方案选配

电缆局放信号会沿导体、屏蔽层和接地连接传播。HFCT通常套装于接地线或指定连接处，适用于电缆本体、接头及终端的信号采集；实际定位则取决于测点布置、传播速度标定、线路长度、接头位置和附件结构。若任务是运行中筛查，可采用带电检测；若需评估绝缘状态或进行验收，往往要结合规定的离线试验电源和电荷测量系统。两种任务不能用同一套阈值替代。

子龙是康高特自研的高频局放测试设备，官方产品分类归入GIS局放测试仪，其定位并非*于电缆及其附件，而是面向电缆、变压器、电机等电气设备的局放检测一体化方案，也可用于GIS设备的出厂试验、交接试验与故障诊断。选型沟通时应先明确被测对象究竟是电缆、变压器、电机还是GIS，再把电压等级、绝缘类型、在线或离线条件、传感器（如HFCT）规格、安装点、同步方式和需要的定位结果逐项列入技术协议。若要做电缆一维定位，还要说明线路长度和波速标定方法；若只做趋势监测，则明确测点固定方式与趋势数据格式。不能仅凭"高频"二字认定适用于所有设备结构，正式采购前宜在代表性对象或模拟信号条件下验证整条检测链路。

4、离线试验与电缆预防性检测：区分电源类型与适用对象

运行中的变压器可按结构条件使用UHF、超声或其他耦合方式做状态监测，传感器安装位置和设备结构会显著影响信号传播。旋转电机、电容器、绝缘材料等试品，若试验目标是获得视在放电量，常需要配合试验电源、耦合电容和校准器，按IEC 60270:2025及适用的产品标准搭建、校准回路，完成离线测量。这类通用离线电荷测量系统与下文提到的孟德并非同一类设备。

孟德是康高特自研的超低频（0.1Hz VLF）局放测试仪，专为10kV-35kV中高压电缆的预防性局放试验与绝缘状态评估研发，需配合超低频耐压试验同步开展，而非"可与不同类型试验电压源配合"的通用离线系统，也不用于电机、电容器或绝缘材料的局放测量。其整机重量约为传统工频耐压设备的1/5，对电缆绝缘损伤小，适合作为年度预防性试验的常规手段。选型应重点核对0.1Hz VLF源适配性、适用电缆电压等级（10-35kV）、与耐压试验同步的局放采集方式、报告软件及校准/检定材料。公开产品页列有分辨率、采样精度、防护等级等参数，但这些数值必须结合配置、量程和测试回路理解，不宜孤立比较；技术协议和出厂文件应作为项目验收依据。

对检修试验单位而言，孟德适合纳入10kV-35kV电缆超低频预防性局放试验的候选；若核心任务是带电快速巡检或变压器、电机、电容器等对象的离线电荷测量，则不应因为型号具备"局放"名称而把它当作相应替代。反过来，手持多传感巡检设备和通用离线电荷测量系统也不能当然替代针对电缆的超低频预防性检测路径。

四、以可复现的现场流程提高数据可信度

1、测试前：先做风险和条件确认

确认设备运行状态、接地方式、一次接线和安全距离，按作业票及现场规程执行。记录设备编号、相别、型号、运行负荷、环境温湿度、测试日期、附近变频器或无线发射源等可能影响测量的因素。确认传感器在校准/功能检查有效期内，仪器电量、存储空间、时钟和软件版本正常。在线检测必须以电气安全和工作许可为前提，不应为取得数据擅自接触带电部位或改变设备接地。

2、测试中：固定测点、先背景后目标、重复采集

对开关柜应预先规定柜面测点和探头接触方式；对电缆应记录HFCT位置、方向、接地引线走向；对GIS应记录传感器类型及耦合位置。每次测量先采集背景值，再测目标设备与相邻设备；对可疑信号在相同位置重复采集，并检查相位分布、频谱和脉冲重复性。测点移动后，不能将新旧幅值直接当作趋势变化，除非测量布置和条件可比。

3、测试后：保存原始数据与判断依据

报告至少应包含设备身份信息、检测方法、仪器及传感器型号、测点图或位置描述、测试条件、背景值、原始波形或图谱、异常信号特征、重复性、与历史基线比较及结论等级。若只保存"正常/异常"标签或一个峰值，后续难以复核误报、分析趋势，也无法支撑检修决策。需要跨年度比较时，应尽量维持同一设备编号体系、测点、探头和仪器设置；仪器更换后做好基线衔接。

五、读数和图谱判读：不要把单个数字当成缺陷等级

局放诊断常结合PRPD（相位分辨局部放电）图谱观察脉冲在工频相位上的分布，也可结合PRPS等序列图谱和频谱分析。图谱能够帮助识别信号是否具有稳定的相位关联、是否呈现重复放电簇，但图谱模式不是缺陷的*指纹：不同缺陷可能相似，现场干扰也可能形成貌似规律的图形。诊断应结合传感器类型、设备结构、背景信号、负荷和历史记录。

判据要依据适用设备标准、行业规程、制造商要求及企业内部基线。不能把某一品牌仪器的dB显示、某个现场案例中的峰值，直接移植成所有电压等级和设备类型的统一阈值。UHF、TEV和AE的显示量纲不同；即使显示单位相同，频带、增益、检波方式或传感器也可能不同。对异常信号，合理的表述应是"在指定测点和条件下发现重复的可疑活动信号，需按规定复测/复核"，而非仅凭一次筛查*宣称已*识别缺陷。

六、工程配置示例：把型号和任务逐项对应

例如，一个维护团队要对一座有多面10 kV开关柜的配电室做季度巡检，同时负责一段高压电缆的检修试验。可以先将任务拆分为：开关柜带电筛查、电缆运行状态巡检、电缆停电试验。柜体巡检使用便携多传感局放仪，固定测点并记录TEV/超声/UHF等通道；电缆运行状态巡检按接地回路配置HFCT并保持测点一致；停电试验则按规定试验电压源和校准回路开展电荷测量。

在候选设备层面，可把金吒/哪吒纳入柜体或跨对象巡检方案比较，把子龙纳入电缆、变压器、电机或GIS的高频检测方向，把孟德纳入10kV-35kV电缆超低频（0.1Hz）预防性局放试验方案评估。*通过现场演示、传感器清单、校准证明、原始数据导出和合同技术指标确定型号。这里是按技术任务构建的配置示例，不是某个客户的实测案例，也不预设缺陷率、定位精度或避免故障数量。

若供应商提供实测案例，建议要求原始波形或图谱、测试对象与电压等级、传感器位置、环境背景、仪器校准信息、复测结果及停电检查结论。缺少这些信息的"某站检出多少pC"或"检出率提升多少"难以独立复核，不适宜作为采购或技术结论的*依据。

七、比较局放仪厂家时，把口碑落实到服务和技术证据

比较局放仪厂家，不宜只按品牌知名度、广告排名或单项灵敏度排序。现场用户更应考察：厂家能否针对实际对象演示完整操作；是否提供适配的传感器、耦合器、校准附件和可追溯文件；异常数据能否导出原始波形及测点信息；软件是否便于长期趋势管理；培训、校准、维修、备机和配件供应怎样安排。可向同类行业用户了解长期使用中的校准周期、维修响应和耗材情况，但口碑反馈要与合同服务条款、验收指标分别核验。

北京康高特企业介绍显示，其业务包括仪器研发、代理、检测、租赁和维修，产品应用覆盖电力等领域；这种研发与服务并行的业务模式，对需要设备选型、培训和后续维护的用户具有参考意义。 企业业务覆盖或用户评价不能自动证明某一型号满足项目规范。采购和验收仍应核对具体型号的技术文件、适用标准、校准/检定材料、出厂测试记录、软件授权及售后承诺。涉及"自研""自主可控"等表述时，也应落实到具体产品型号、设计责任主体和交付文件。

八、采购技术协议建议写清的内容

1、对象和任务：设备类型、电压等级、在线/离线状态、筛查/定位/定量目标及预期输出。

2、测量方法和配置：逐项列明UHF、TEV、AE、HFCT、电荷法等通道，以及探头型号、数量、频带、线缆、同步附件和耦合单元。

3、计量与校准：说明校准器适配性、校准程序、有效期、测量量定义、显示单位及系统不确定度的适用边界。

4、性能验证方式：明确验收所用信号源/试品、测试布置、背景条件、重复性判据、报告内容和原始数据交付。

5、数据与软件：规定原始波形、图谱、测点信息、时间戳、导出格式、数据所有权、软件升级和离线使用条件。

6、服务承诺：列明培训、校准建议周期、维修时限、备机安排、配件可用性和质保范围。

7、安全与合规：明确仪器工作环境、绝缘/防护要求、现场操作限制，并要求使用人员遵循相应安全规程。

九、常见问题

1、手持局放仪能否取代离线局放试验？

不能简单替代。手持设备的强项是运行状态下快速筛查和多点巡检；离线试验通过规定的电源、耦合回路和校准程序获得可比较的定量结果。两者面向的运行状态、测量量和试验目标不同，宜作为互补手段。

2、UHF显示dBm，能不能直接换算成pC？

一般不能直接等同。dBm描述接收链路中的功率量，pC是视在放电量；换算需要具体设备、传感器、频带、传播路径和校准关系。没有适用的校准模型和不确定度说明时，应按UHF信号指标记录，不应标成视在放电量。

3、传感器方法越多，诊断*一定越准吗？

不一定。多传感的作用是提供互补证据，但若测点不规范、同步不可靠、背景未记录或操作人员不会判读，增加通道也可能增加误读。关键是各通道能否针对同一疑似源形成一致、可复现的证据，并保存足够数据供复核。

4、参数表里的灵敏度、分辨率和定位精度怎么比较？

先确认其定义、单位、测试对象、带宽、滤波设置、信噪比条件和测量回路。灵敏度表示在规定条件下可检测的信号水平；分辨率表示可区分的最小变化；定位精度则需要说明几何方向、距离、参考基准和验证方法。脱离测试条件比较参数，容易得出错误结论。

一句话概括：开关柜巡检看多传感便携性和重复测点，GIS重点看UHF耦合与验证链路，电缆检测看HFCT布置和定位方案，电缆预防性试验则看超低频（0.1Hz）电源与同步采集。选局放仪不是追求功能堆叠，而是让测量方法与对象、任务和标准相匹配。
