意大利Elcontrol Energy Polar Energy电能质量分析仪

安装Polar Energy前必须先切断被测回路电源并确认无电压，方可进行端子接线，避免带电作业引发触电或设备损坏。电压通道最高可承受八百伏交流持续过载，但仍须按回路额定电压选择直连或电压互感器方式，严禁超量程直接接入高压。电流回路使用内置分流器，最大可测八安，经电流互感器扩展时务必核对变比设定，防止折算错误。柜体开孔尺寸应严格按九十六乘一百零五毫米施工，保证前面板密封与防护等级IP65生效，背部仅IP30需避免裸露受潮。整机功耗约五伏安，供电须取自稳定可靠的辅助电源，接线截面积不超过二点五平方毫米并锁紧，防止松动发热。工作温度不超过五十五摄氏度，勿置于过热密闭空间。模块扩展须在断电状态下插拔，避免带电操作损坏即插即用接口，安装后建议做一次通电前的绝缘与接线复核。若用于四百赫兹特种电源，应额外核实频率设置与互感器变比，防止计量偏差。

选择取决于监测方式是固定在线还是临时巡检。Polar Energy作为面板式固定安装仪器，适合长期嵌入配电柜做常态监控，优点是不占空间、前面板防护好、可随柜体一起投运，适合需要持续掌握回路电参量的能源管理与合规监测场景。而便携式手持分析仪更适合临时排查、故障溯源与现场抽检，其优势在于可移动、自带电池、便于多点轮测。若现场既要日常长期监测又要偶尔外出巡检，可采用面板式负责主干回路在线记录、便携式负责分支回路抽查的组合方式。对于以能耗统计与电能质量长期评估为目的的配电系统，优先选用Polar Energy这类嵌入式面板表更为经济高效，因为它无需人员到场即可持续记录，且模块化扩展可按需升级功能，总体拥有成本低于反复部署的便携方案，特别适合回路数量多、分布广的厂区。通过统一的面板安装，运维人员可在中控室集中读取多点数据，避免反复到现场抄表核对。

Polar Energy的电压测量精度为读数的正负百分之零点二五加满量程百分之零点零五，电流测量精度同样为读数的正负百分之零点二五加满量程百分之零点零五，属于高精度面板式仪表水平。功率测量精度为读数的正负百分之零点五加满量程百分之零点零五，功率因数角误差在四十至五十赫兹区间为正负零点五度，频率测量误差为正负零点零一赫兹，覆盖工频与四百赫兹特种电网。有功电能计量等级为零点五级，无功电能计量等级为一级，满足计费与管理双重要求。电压通道输入阻抗四兆欧、电流通道内置分流器功耗低于一伏安，高阻抗与低功耗设计减少了仪表对被测回路的影响，使测量更接近真实工况。对于谐波与电能质量分析，模块化扩展在出厂标定的精度框架内工作，结合每秒刷新的数据更新率，所得结果具备足够置信度，可作为配电系统健康评估、能耗审计与电能质量改善决策的可靠依据。

Polar Energy在安全与电磁兼容方面满足CE认证要求，符合欧盟相关低压指令与电磁兼容规范，适合在工业和商业配电环境中安装使用。其电压通道输入阻抗为四兆欧，直接测量线电压范围覆盖十七至七百伏交流，配合电压互感器可扩展至更高电压等级，持续过载能力达到八百伏交流，电流通道持续过载十安、短时五十安持续一秒，整体电气设计满足现场安全裕度。外壳采用自熄等级材料，前面板防护等级IP65、背部IP30，可在粉尘潮湿的柜面环境稳定工作。设备工作温度覆盖零下十摄氏度至零上五十五摄氏度，存储温度更宽，配合最大两千工作海拔的限制，构成了完整的环境适应性合规基础。其宽范围交直流供电与低整机功耗设计，也减少了辅助电源异常带来的运行风险，适合长期无人值守的关键配电节点部署。模块扩展接口采用即插即用设计，后续增配功能时无需返厂改造，保护初期投资。

这款面板式分析仪适合安装在需要长期在线监测的固定配电位置，例如工厂配电柜、楼宇配电箱、工业自动化系统的低压与中压回路。它常被用于能源管理系统采集电参量，完成能耗统计与电能质量分析，也适合部署在机房与设备控制柜上实时监控供电工况，及时发现电压异常与电气扰动。由于兼容四十至七十赫兹工频以及四百赫兹特种供电网络，它能适配航空、船舶与工业特种电源的严苛现场。其柜内深度小、前面板防护好的结构特点，使它特别适合嵌入空间紧凑的开关柜门板，在不占用额外机柜空间的前提下提供持续的电参量监控能力。对于医院、数据中心等不容断电的关键配电节点，这种固定式监测可在故障发生前捕捉趋势异常，配合远程读取实现集中运维，降低人工巡检成本并提升供电可靠性。在风电场与光伏逆变升压变低压侧，它也能持续监视并网点电参量，为新能源消纳与设备健康提供数据支撑。

Polar Energy采用带锁紧螺钉的可插拔端子接线，电压回路与电流回路分别接入，导线截面积不超过二点五平方毫米，安装时先按柜体开孔尺寸九十六乘一百零五毫米嵌入面板并固定。电压侧可直连或经电压互感器接入，电流侧使用内置分流器或外接电流互感器，变比均可在仪器内设定为一至六万范围。供电支持交流九十至二百三十伏与直流九十至三百伏宽范围，另有十二至二十四伏、四十八至六十伏专用选件。操作依靠前面板四键硅胶按键，配合一百二十八乘一百二十八点阵液晶查看数据，屏幕数据每秒刷新一次，用户通过菜单切换电压、电流、功率、电能与质量参数，配合旋转显示屏适应不同安装视角。接线完成后仪器自动开始测量与记录，模块化选件插上即用，运维人员无需复杂调试即可投入长期监测，显著降低部署门槛。日常维护中只需定期查看屏幕与远程数据，即可掌握回路长期运行趋势。

Polar Energy采用真有效值采样原理对电网信号进行测量，电压通道通过四兆欧高输入阻抗直接接入或经电压互感器变换后采集，电流通道由四路独立内置分流器完成转换，从而把交流电压电流信号变为可计算的数字量。仪器按固定周期刷新屏幕数据，对电压电流做真有效值运算，并进一步推导出有功功率、无功功率、视在功率、功率因数与频率等电参量。其电能计量部分对有功与无功电量进行累加记录，配合模块化扩展可实现谐波与电能质量分析。整套测量以内置电流互感器隔离方式保障安全，宽交直流供电保证在不同电源环境下稳定工作，最终把复杂的电气量以图形化方式呈现给现场运维人员。前面板四键配合点阵液晶完成菜单导航，屏幕数据每秒刷新一次，使运行人员随时掌握电压波动、频率偏移与负荷变化等关键工况，为配电系统的稳定与经济运行提供连续的数据支撑。

普通电能表通常只计量有功与无功电量，而Polar Energy在电能计量之外还提供完整的电能质量分析能力。它的电压与电流测量精度可达百分之零点二五，有功电能计量达到零点五级，能够反映电压波动、频率偏差与谐波等多种质量指标，而不只是累加用电量。设备支持单相、两相以及多种三相接线方式，兼容工频与四百赫兹特种电网，适配范围更广。模块化即插即用扩展让用户按需增配功能，多语言可旋转显示屏与远程读取能力也优于传统表计。对于既要算清电费又要评估供电质量的用户，这种集计量与分析于一体的面板式仪器能够一次性提供电参量与质量数据，减少额外配置专用监测装置的成本。它还能在前面板直接显示实时电参量，方便值班人员巡视时快速判断回路状态，这是普通计量表所不具备的综合监测价值。在电容补偿柜与有源滤波器的投运评估中，它还能量化治理前后的电能质量变化。

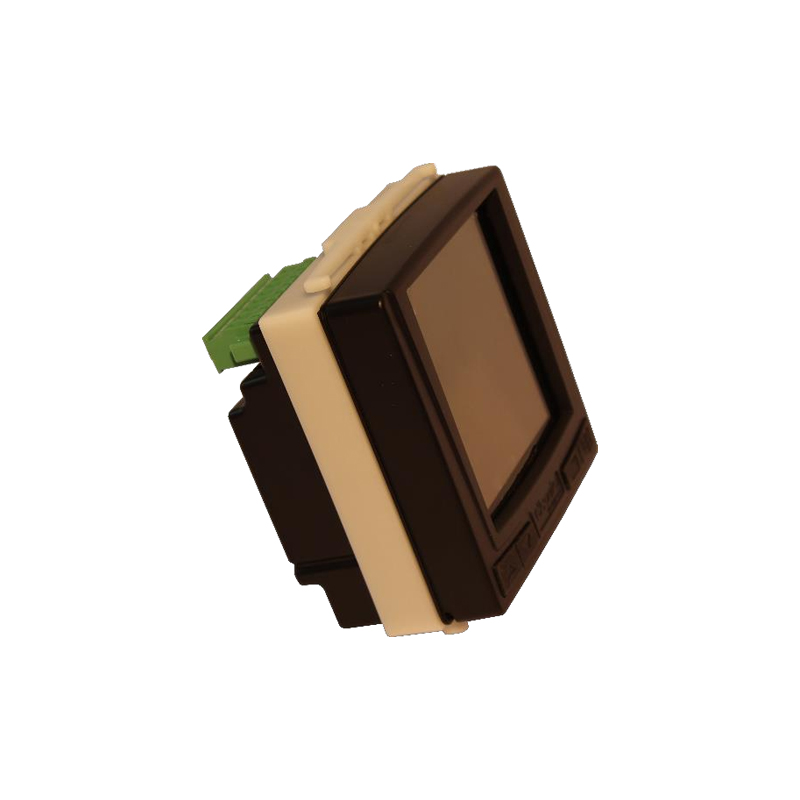

Polar Energy是意大利Elcontrol Energy推出的九十六乘九十六毫米面板式电能质量分析仪，是VIP396机型的升级版本，主要面向配电盘与开关柜的嵌入式长期监测。它能够在低压与中压回路中持续采集电压、电流、有功功率、无功功率、视在功率以及电能质量参数，帮助用户掌握配电系统的实时电参量与健康状态。设备采用标准柜体安装尺寸，前面板达到防护等级IP65，适合安装在工业现场的配电柜门板上做常态化运行监控。得益于后置模块化即插即用扩展设计，用户可按现场需要增加功能模块，配合多语言可旋转液晶屏实现本地查看，也能通过远程方式读取电气参数，满足工厂能源管理与电能质量分析的双重需求。该仪器整机功耗仅约五伏安，宽交直流供电适应不同辅助电源环境，重量三百二十克且柜内深度很小，便于在空间紧凑的开关柜中并柜安装，是配电自动化与能耗管控系统中稳定可靠的嵌入式监测单元，可长期无人值守地记录回路电参量。

Polar Energy采集的电参量可对照通行电能质量评价标准进行判定，其中电压偏差、频率偏差、谐波畸变、电压波动与闪变、三相不平衡以及电压暂降暂升等核心指标，通常参考国际电工委员会相关标准与欧洲公共配电网络供电质量导则进行评估。例如电压谐波总畸变率、各次谐波含有率以及短时闪变长时间闪变均有公认的限值区间，频率应维持在额定工频附近极小偏差内。用户可把仪器记录的电参量与上述限值比较，判断供电质量是否合格、回路是否存在谐波污染或电压扰动。结合设备本身零点二五级的电压电流精度与零点五级有功电能计量，所得数据具备足够的置信度，可作为配电系统健康评估、能耗审计与电能质量改善决策的可靠依据。对于超差项，建议进一步分析谐波来源、负荷平衡状况与无功补偿效果，再制定滤波或治理方案并复测验证，形成闭环管理。
