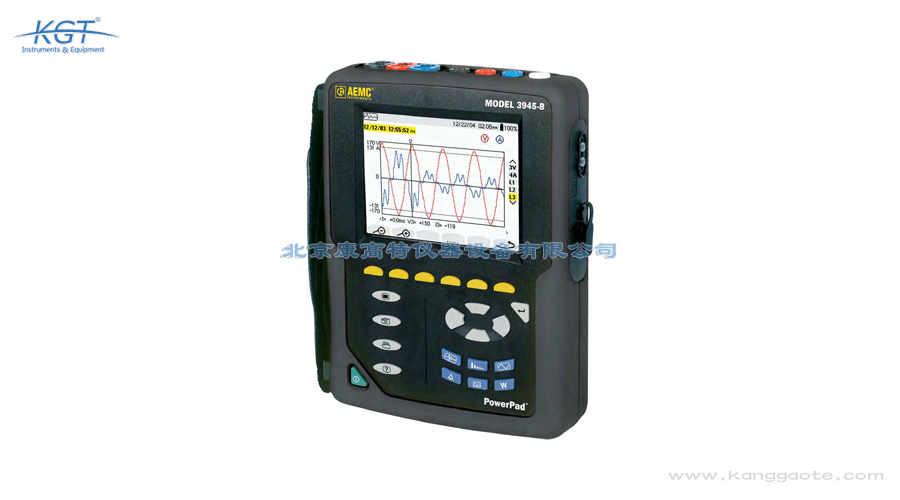

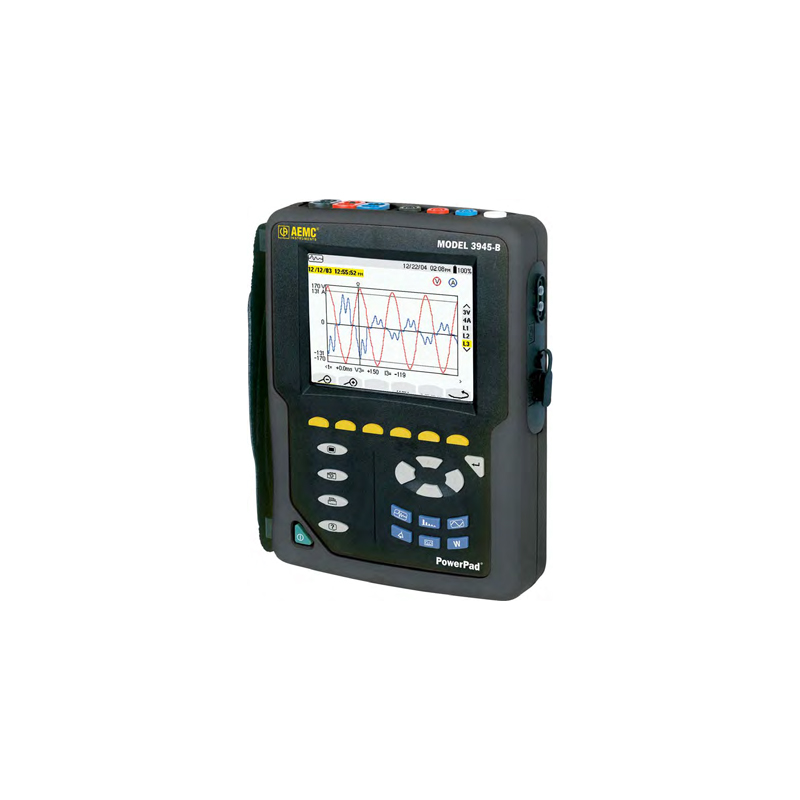

美国AMEC PowerPad Model 3945-B三相电能质量分析仪

美国AEMC PowerPad Model 3945-B三相电能质量分析仪是一款面向配电系统的手持式三相电能质量测试仪表，主要用于记录与分析电能质量参数并排查配电故障。该仪器支持单相、双相与三相测量，可实时显示电压、电流与谐波波形，并捕获低至六十二点五微秒的瞬态信号。它内置DataView分析软件，适用于配电回路校验、记录电能质量参数、电能计量、工厂配电与单台设备故障排查等场景，也常用于监测变频器、判定谐波来源以及评估三相不平衡，是现场电气维护的实用工具。其单相、双相、三相的灵活测量模式，使同一台仪表既能用于家庭配电的单体回路核查，也能承担工厂主进线的三相电能质量评估，一台设备即可覆盖从末端到主干的多种检测场景。这种通用性显著提升工具利用率，减少了企业按场景分别购置单相表与三相表的重复投入，也简化了人员的培训与资产管理工作。在现场服务中，单台设备覆盖多类回路也意味着更少的备件与更低的培训成本，对于人员流动性较大的运维班组尤为实用。

使用美国AEMC PowerPad Model 3945-B三相电能质量分析仪时，应严格遵守EN 61010-1对应的高压作业规范，接线前确认回路状态并佩戴绝缘防护用具。仪器由9.6伏镍氢充电电池或110至230伏交流适配器供电，典型续航不少于八小时，记录模式可达三十五小时，现场应预留充电时间。其工作温度为0至50摄氏度，存放温度为-20至+50摄氏度，应避免在超限环境中使用。电流钳与电压线须选用与测量范围匹配的型号，防止过载并保证600伏CAT IV等级下的绝缘安全。九点六伏镍氢电池在记录模式下可支撑约三十五小时，足以覆盖跨夜的长周期录波，现场若需更久则接入110至230伏交流适配器即可，灵活适应不同长度的监测任务安排。长续航结合自动间隔记录，使该仪表能够在无人值守的配电室连续工作数日，保障数据连续不中断、不遗漏偶发事件。在跨夜监测任务中，长续航配合事件触发记录，使仪器只在扰动发生时重点保存细节，兼顾了数据完整性与存储空间的合理利用。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪能够记录丰富的电能质量事件，包括电压暂降与暂升、短时波动、谐波与间谐波、三相不平衡以及设备投切引起的浪涌电流。它可捕获短至1/256周期的瞬态信号，最多保存五十组瞬态记录，并能显示短时电压变动。仪器还提供告警、浪涌与电压波动日志记录，在事件发生时保存时间戳与特征参数。借助谐波方向判断功能，它可以区分扰动来自电源侧还是负荷侧，为工厂配电与单台设备故障的溯源分析提供可靠依据。告警与电压波动日志按发生时刻记录特征参数，使运维人员回看时不仅能知道发生了扰动，还能看到暂降幅值、持续时长等细节，为制定整改方案与评估影响范围提供一手资料。将多次事件按时间排序后，还能发现扰动的规律性，支撑闭环治理，验证整改措施是否真正见效。将多次事件的细节横向对比，还能识别扰动是否具有周期性，比如是否与某台设备的固定启停相关，为根源定位提供有力的线索。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪的显著特点是兼顾三相测量深度与现场易用性。它支持单相、双相、三相测量，每周期256点采样并具备六十二点五微秒瞬态捕获能力，可实时显示彩色波形与相量图。相比基础型仪表，它可测量直流功率、直流电流与直流功率因数，并给出1至50次谐波的方向信息及电压电流峰值因数。仪器标配DataView软件，支持直接连接打印机即时输出，配合4MB存储与光隔离RS-232通讯，在功能完整性与操作便捷性之间取得了良好平衡。内置的DataView软件不仅能回放录波数据，还可按预设模板自动排版生成检验报告，配合直接打印功能，使现场出具初步结论不再依赖额外的计算机处理环节。这种端到端的流程提升了服务响应速度与交付效率，尤其适合需要当场向客户展示检测结果的运维与验收场合，减少等待与沟通成本。对于承担外委检测任务的团队，现场打印的初步报告有助于与客户即时确认范围与结论，减少后续沟通中的理解偏差与返工。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪以每周期256个采样点的速率对电压电流信号进行数字化，借助高分辨率模数转换实现真有效值测量。仪器内部实时计算有功功率、无功功率、视在功率及其电能累计量，并对1至50次谐波进行频谱分析，同时给出各次谐波的方向信息。它能够捕捉短至1/256周期的瞬态事件，最多保存五十组瞬态记录，还能显示相量图、电压电流峰值因数与K因数。所有数据通过光隔离RS-232接口与DataView软件交互，完成存储、显示、分析与报告生成。真有效值测量确保了对含直流分量与非正弦波形的准确还原，配合实时显示的相量图，用户可在接线现场立即判断极性、相序是否正确。提前发现相序反接或极性错误，从而避免后续数据分析出现方向性错误，也防止了因接线问题导致电机反转、保护误动等现场事故，减少返工与误判。将现场判读结果即时反馈给被检单位，可在接线未拆除前就纠正错误，避免回到办公室后才发现数据不可用而不得不二次返工。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪实时计算1至50次谐波含有率与总谐波畸变率THD，并给出谐波方向信息，用户可结合相应电压等级的谐波限值标准进行合格判定。通常低压配电系统对总谐波畸变率及各次谐波电流含有率都设有允许上限，当实测值超出阈值时仪器会在告警日志中标记。工程师通过DataView软件查看谐波频谱与相量图，对比标准限值即可判断被测回路谐波是否超标，并依据谐波方向确定干扰源位于电源侧还是负荷侧，进而采取滤波或隔离措施。结合DataView导出的谐波频谱与相量图，工程师可据谐波方向把干扰源定位到具体支路，再对比限值决定加装无源滤波或调整运行方式。这种从发现问题到治理落地的闭环，使电能质量治理不再是盲目投入，而是基于实测数据的精准干预，从而以更小代价获得更明显的电能质量改善。把治理前后两次检测的报告并列，可直观展示谐波与不平衡度的下降幅度，为治理成效评估与后续运维策略调整提供坚实依据。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪在电气安全方面符合EN 61010-1标准，达到600伏CAT IV安装类别，污染等级为二级，并取得了CE认证。这一安全等级意味着它可以直接在建筑物入口处的主配电母线等上游回路使用，能够承受相应的瞬态过电压。仪器采用双重绝缘结构，配合适配的钳形电流传感器与电压测试线，可在配电系统现场提供符合规范的绝缘防护，保障运维人员在带电测量过程中的人身安全。600伏CAT IV的等级使该仪表可直接用于低压主配电系统的进线测量，双重绝缘结构进一步降低了通过测试线引入触电危险的可能，是配电盘内带电检测时的重要安全保障。即便在母排附近作业，合规的绝缘设计也让操作人员更从容，无需因担心仪表自身耐压不足而频繁中断测量流程。在母排附近作业时，合规的绝缘与防护设计让操作人员不必因担心仪表耐压而频繁中断测量，从而保持检测流程的连续与顺畅。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪适用于配电回路现场校验、电能质量参数记录与电能计量等日常工作。在工厂配电系统中，它可用于单台设备投切引发的故障排查，以及监测变频器类非线性负荷带来的谐波问题。仪器还能追踪谐波到底来自电源侧还是负荷侧，并持续监视三相不平衡与变压器、逆变器中的谐波K因数。凭借600伏CAT IV的安全等级和轻量化机身，它非常适合配电盘、开关柜等受限空间内的便携检测与验收调试作业。在变频器驱动的电机回路中，整流与逆变环节会注入大量特征谐波，该仪器凭借谐波方向识别可区分这些谐波来自负荷侧。明确方向后，帮助工程师把治理重点放在变频柜的滤波与布线改进上，而不是盲目在电源侧加装设备，从而提高治理投入的针对性与性价比，缩短整改周期。把谐波方向与变频柜运行工况对照，还能验证滤波器改造是否真正起效，形成治理前后的量化对比，体现检测工作的实际价值。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪的电压测量覆盖单相真有效值15至480伏、相间15至960伏、直流15至680伏，电流依钳型传感器不同从零覆盖至6500安。频率测量范围为40至69赫兹，精度达±0.01赫兹。功率测量在功率因数大于0.8时精度为±1%，功率因数与位移功率因数范围-1.000至+1.000，精度±(1.5%+0.01)。谐波分析涵盖1至50次，总谐波畸变率测量范围0至999%，相位角覆盖-179度至+180度，能够在复杂负荷下保持稳定准确的测量结果。其电压与电流测量涵盖从数十伏到近千伏、从零到六千五百安的宽广范围，结合±0.01赫兹的频率分辨率，使该仪表在配电站与大型工业回路中均能保持精细而稳定的测量表现。无论是小电流控制回路还是大电流动力干线，同一台设备都能胜任，适用性很强，减少了为不同量程另配仪表的必要。宽广的量程覆盖还使其能跟随被测回路从空载到满负荷的全过程，捕捉负荷爬升过程中电能质量指标的变化轨迹，揭示潜在瓶颈。

美国AEMC PowerPad Model 3945-B三相电能质量分析仪操作直观，接好电压测试线与电流钳后，仪器可自动识别钳型传感器并自动量程切换。用户通过简易菜单界面选择监测任务，如谐波分析、电能记录或瞬态捕获，即可在四分之一VGA彩色液晶屏上实时查看波形与参数。测量过程中可随时截屏保存关键信息，记录的数据通过光隔离RS-232传入DataView软件进行回放与分析。该仪表还支持直接连接打印机即时输出报告，便于现场快速形成巡检结果。自动识别钳型传感器并自动量程切换，省去了人工选择电流档位的步骤，既缩短了准备时间，也避免了因量程不当造成的溢出或读数不足。该功能让初学者也能稳妥完成一次完整测量，降低操作门槛，同时减少因人为设置错误而产生的废数据与重复测试，提高一次成功率。自动量程还降低了因人为设置错误而产生溢出或欠量程的概率，使一次测量的成功率明显提高，特别适合任务密集的集中巡检。
