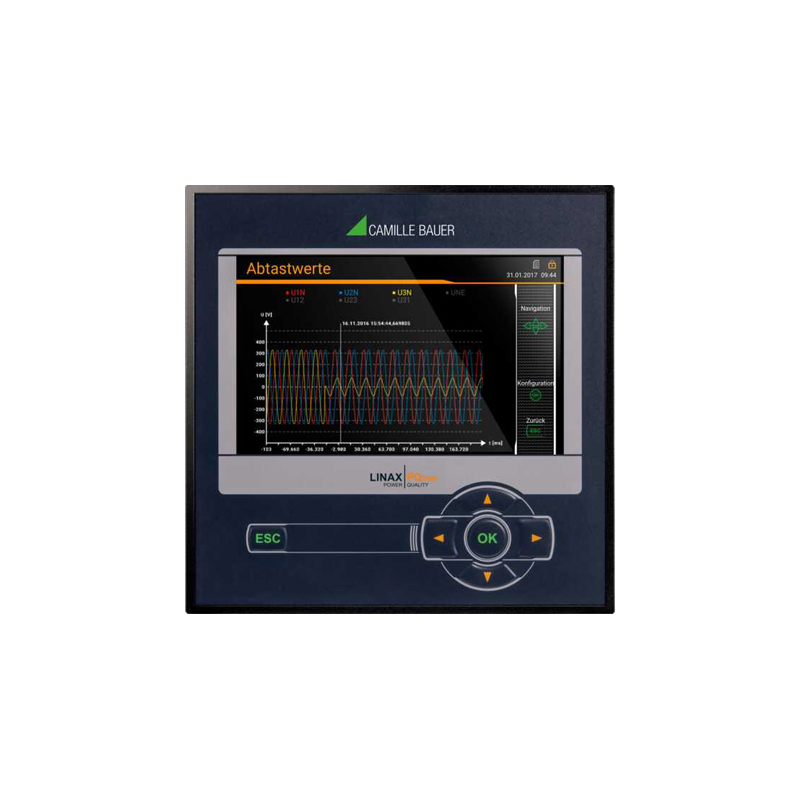

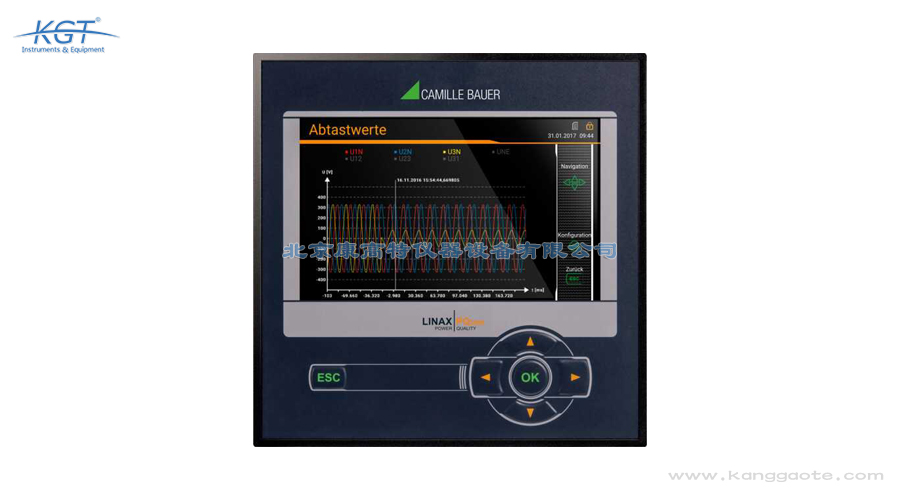

德国GMC Linax PQ3000/5000在线电能质量分析仪

德国GMC Linax PQ3000/5000的基本不确定性依据IEC/EN 60688，电压与电流为±0.1%，功率为±0.2%，功率因数为±0.1度，频率为±0.01赫兹，不平衡与谐波以及总谐波畸变率均为±0.5%。有功能量与无功能量计量均达到Class 0.5S精度，满足计费级要求，可直接支撑内部核算与需量管理。抗干扰方面，电流输入相互隔离、电压通道经保护阻抗，整体满足应用组二与CAT II测量分类，可在受控电气环境中稳定工作而不受邻近回路串扰。内部时钟月漂移约两分钟、经NTP同步后能量储备超过十年，保证长期记录的时基准确，使暂降与中断事件的时间戳可信。聚碳酸酯外壳具自熄阻燃特性，配合不间断电源可在外部失电时维持监测与数据完整，进一步提升恶劣工况下的可靠性与连续性。在变频器与开关电源密集的场合，高带宽采样带来的抗混叠表现尤为关键，能避免高频噪声被误算入读数。高更新率的测量让控制策略能及时响应电网波动，提升整体用能效率。宽电源范围使仪表在电压波动时仍保持测量稳定而不丢失数据。

Linax PQ3000与PQ5000同属德国GMC的面板式Class A电能质量监控系列，核心差异在测量量程与供电方式。PQ3000的标称电压上限为四百八十伏线电压、八百三十二伏峰值，供电支持一百一十至二百三十伏交流与一百三十至二百三十伏直流以及二十四至四十八伏直流；PQ5000则提升到五百二十伏线电压、九百伏峰值，供电为百至二百三十伏交流直流。若现场只有低压交流母线且安装空间紧凑、对成本敏感，PQ3000更经济；若面对更高电压母线或需要交直流宽电源冗余、外部失电时靠不间断电源续守，应选PQ5000。两者都支持相同的十八千赫兹采样、网络接口、监控功能和精度等级，基本不确定性完全一致。选型时主要依据被测网络的电压等级、辅助电源条件以及是否要求不间断电源维持监测连续这三项来取舍。实际选型时还应核对接线方式是否覆盖现场的四线不平衡或Aron接法，以免后期扩展受到限制。现场调试阶段用便携电脑读取参数，可快速验证接线与变比设置是否正确无误。核对辅助电源规格可防止错接导致设备通电即损坏的严重后果。

德国GMC Linax PQ3000/5000的本地操作与网页接口结构一致，用户可通过面板按键或浏览器访问同一套多语言纯文本菜单，查看测量数据、参数化仪器并调用维护服务区。右上角状态栏统一显示报警、密码保护、数据记录、不间断电源状态以及时间日期，便于现场一眼掌握设备健康状况。现场即可对十二个极限值和八个监控功能做自由定义，文本可分配给每个监视函数用于报警列表和事件条目，并设置可定义的运行条件工作小时计数器。上位机侧安装SMARTCOLLECT PM20后，可自动或手动导入设备生成的PQDIF文件，存入数据库并对全部统计数据和事件细节做评估，也能定期检索能耗数据。设备通过以太网以Modbus/TCP或HTTP通信，并由NTP服务器完成时钟同步，保证多台装置时间基准一致，方便跨节点关联分析扰动传播路径。多台装置经统一时钟同步后，还能构建全厂电能质量态势感知，把分散的录波拼成完整的时间线。历史数据库积累越久，越能识别季节性或工况相关的电能质量变化规律。多装置组网后，厂级电能质量看板让运维管理更加直观与高效。

德国GMC Linax PQ3000/5000以十八千赫兹采样率对三相电压电流连续采样，依托内置算法按IEC 61000-4-30 Class A与EN 61000-4-7的要求计算各项电能质量指标。设备对每一周波提取瞬时值与相量角，进而得到有功、无功、视在功率以及功率因数，并通过对称分量法分解出正序、负序和零序以评估三相不平衡。谐波模块可给出到第五十次的独立谐波分量以及电压电流总谐波畸变率，闪变与电压暂降暂升则按标准时间窗统计，所有结果均带精确时间标签存入数据记录器。测量值组涵盖瞬时值、电压相量角、扩展无功功率分析、能量平衡与负荷曲线，可用于设备热负荷评估与无功功率补偿校验。全部数据通过PQDIF文件格式经网络传送至上位机，由SMARTCOLLECT PM20软件做长期统计与事件回溯，使维护人员在不打扰控制系统的前提下完成现场分析与延迟处置。相比于只记录有效值的老式仪表，它对波形细节的捕捉让工程师能区分谐波源与背景扰动，从而制定针对性治理方案。工程师借助趋势曲线可预判设备老化趋势，把计划检修从被动补救转为主动干预。把录波文件按事件归类，能形成可检索的电能质量知识库供后续查阅。

德国GMC Linax PQ3000/5000的最大优势在于它是固定安装的在线设备，可全天候不间断运行而无需人员值守，弥补了便携式记录仪只能临时抓取的不足。它达到IEC 61000-4-30 Class A最高精度等级，并经过独立实验室按IEC 62586-2认证，测量结果可作为监管与谈判的权威依据。装置内置十二个极限值、八个带三路输入的监控功能以及集体报警，能在扰动发生的瞬间触发数字输出联动保护或报警列表记录。配合SMARTCOLLECT PM20软件可自动生成EN 50160合规报告，并支持Modbus、HTTP与NTP接口融入企业能源管理系统，实现从采集到报表的闭环。便携式仪器往往受电池与接入时长限制，难以覆盖偶发暂降；而面板式结构始终在线，能完整记录跨昼夜的扰动统计，这种持续监测加合规报告的能力是临时性测量工具难以实现的。对于担负关键负荷的用户，持续在线的报警联动比事后取证更有价值，能争取到处置的黄金窗口。将报警输出接入控制器后，扰动发生时能自动触发保护或切换，缩小影响范围。报警联动保护让单次扰动的影响被控制在最小范围，保护关键资产。

德国GMC Linax PQ3000/5000主要符合IEC 61000-4-30第三版Class A电能质量测量标准，以及用于谐波测量的EN 61000-4-7和验证合规性的IEC 62586-1、IEC 62586-2。它还支持EN 50160供电电压特性标准，并能通过上位机输出该标准的合格率报告，对频率、电压幅值、闪变、不平衡与谐波逐条评估。基本不确定性依据IEC/EN 60688，有功能量与无功能量均达Class 0.5S计费级精度。设备类型为PQI-A FI2，曾在联邦计量机构以二百三十伏五十赫兹与一百二十伏六十赫兹条件测试，因此可作为监管机构、能源供应商谈判或内部质量控制的可靠且可比的信息来源。这些层层叠叠的认证共同保证了测量结果的权威性与跨实验室互认性，使生成的合规文件在合同争议中具有说服力。这些认证并非营销标签，而是测量数据在仲裁与审计中被采信的前提，选型时应重点核对证书覆盖范围。在跨国项目中，统一采用国际标准的仪器可减少沟通成本并加快验收进度。认证范围与现场网络制式匹配，才能保证报告被监管机构顺利接受。

德国GMC Linax PQ3000/5000是一款符合IEC 61000-4-30 Class A标准的面板式在线电能质量监控装置，主要用途是在电能质量事件对设备造成严重影响之前持续监测并捕捉电网异常。它安装在配电盘或控制柜面板上，实时采集电压、电流、功率、频率、谐波、闪变、三相不平衡、电压暂降与中断等关键参数，帮助用户主动发现电力扰动并定位根本原因。传统上电能质量分析往往是在设备故障或生产中断之后才被动展开，而该装置把监控前置到隐患萌芽阶段，从而避免了重复事故带来的高昂损失。它把电能质量监测与能耗计量融为一体，既可用于电网、电厂及工业现场的长期连续监控，也能为能源供应商谈判、监管报备和内部质量控制提供可靠可比的数据。Linax PQ3000/5000凭借高分辨率彩色TFT显示屏与以太网接口，把现场告警、数据记录和状态信息统一呈现，使企业从被动抢修转变为主动预防，保护关键工艺设备免受电压暂降和谐波超标的侵蚀。在配电网日益复杂的今天，非线性负荷增多使得谐波与无功问题频发，部署此类在线监控已成为保障供电品质的基础手段。将监测数据纳入企业能源管理系统后，还能与生产节拍关联，揭示用电与产出的

安装德国GMC Linax PQ3000/5000时须注意它是保护等级II类、污染等级二的面板设备，仅可在建筑物内使用，前面板防护为IP54而后壳为IP30。电压输入经保护阻抗接入，电流输入彼此隔离，接线须严格按单相、分相、三线或四线以及Aron、Open-Y等连接方式对应端子，错误接线会导致计量与不平衡计算失真。电流标称一至五安、最大七点五安，长期允许十安，瞬时可达百安但仅限极短间隔，切勿超出过载容量以免损坏端子。设备仅限户内安装，操作温度依是否带不间断电源在零至三十五或负十至五十五摄氏度之间，海拔不超两千米，相对湿度低于九成且无凝露。调试前应确认辅助电源规格，带电部分操作需由具备资格人员执行并遵守当地电气规程，外部失电时由不间断电源维持记录完整。接线完成后建议做一次带载核对，确认相序与极性无误再投入长期运行，可减少误报与漏报。定期复核接地与屏蔽连接，是维持长期测量稳定性的低成本有效手段。投运前的带载核相能排除大部分隐性接线缺陷与相序错误。

德国GMC Linax PQ3000/5000判定数据合格的核心依据是IEC 61000-4-30 Class A与EN 50160两条标准。装置按标准时间窗统计电力频率、电压幅值、闪变、暂降暂升、中断、不平衡、谐波与间谐波等指标，并与EN 50160给出的限值做比较，形成统计评估与越限标记。用户借助SMARTCOLLECT PM20软件把设备生成的PQDIF文件导入数据库，即可自动输出EN 50160合规报告，直观显示各项参数的合格率与越限时段，并定位扰动发生的具体时刻。对于电压暂降、中断等事件，设备带时间戳记录并可触发集体报警，便于追溯根本原因与区分责任方。由于仪器经过IEC 62586-2独立认证，所生成的报告数据具备权威性与可比性，可作为与供电方交涉、保险理赔或内部整改的正式依据，把原始采集转化为可执行的决策文件。很多电能质量纠纷的焦点在于时段归属，带时标的连续记录恰好能厘清扰动发生在供电侧还是用电侧。把合规报告纳入月度巡检，可形成持续改进的闭环管理而非一次性应付。时标记录为厘清供用电双方的责任边界提供客观且不可篡改的证据。

德国GMC Linax PQ3000/5000适用于需要在配电系统中长期值守的场合，典型场景包括变电站、发电厂、工矿企业配电房以及对供电连续性要求高的生产线。由于它是面板安装式结构，可直接嵌入开关柜或控制盘，对电网、电厂和其他工业网络的电能质量做不间断监控，而无需人员频繁到场读取。当用户希望把电能质量监测与能耗管理合并部署时，该装置能够同时完成负荷曲线记录和需量统计，支撑能源管理与节能核查。它还能在设备造成损坏前捕捉电压暂降、中断和谐波超标等隐患，因此常被用于关键工艺设备的供电品质保障以及内部质量控制的常态监测。对于需要与能源供应商对账或接受监管核查的用电大户，这种持续在线的记录方式也比偶发巡检更能还原事件全过程。对于数据中心与精密制造车间，哪怕毫秒级的电压暂降也可能导致停机，因此把监控点前移到进线柜十分必要。在电能质量合同日益普及的背景下，连续记录成为用户维护自身权益的技术凭证。对连续生产工艺，监测前置显著降低了非计划停机的发生概率与损失。
