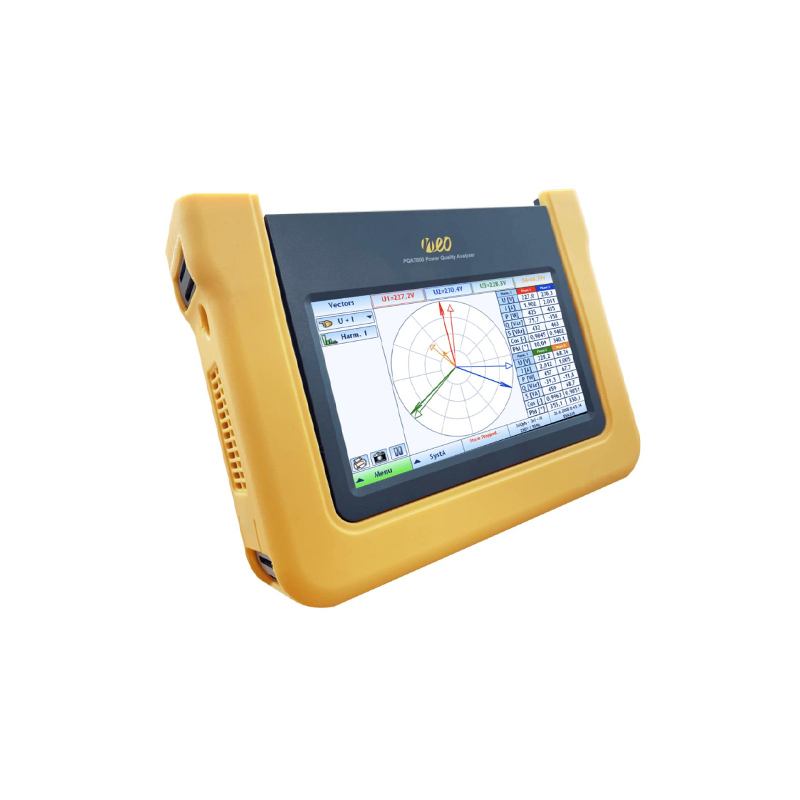

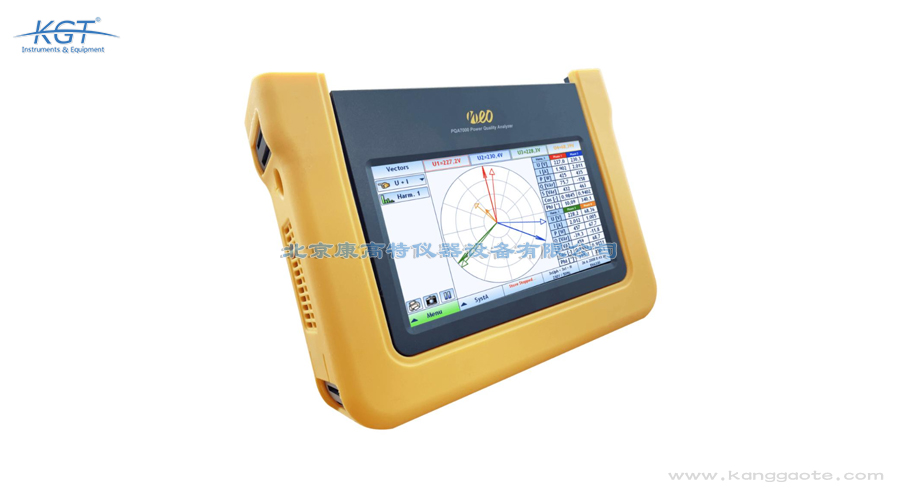

德国GMC-Instruments PQA 7000/PQA 8000H 便携电能质量分析仪

超高次谐波指的是 2 kHz 至 150 kHz 频率范围内的电压与电流分量，它主要由电力电子装置产生。随着光伏逆变器、储能变流器、电动汽车充电桩和变频设备大量接入，这一段频谱的干扰越来越常见，表现为通信设备误码、电容器异常发热、漏电保护误动作以及电能表计量偏差，而传统的 50 次谐波分析完全看不到这些问题。 PQA 8000H 在这一频段提供了分层次的分析能力：2 至 9 kHz 段按 200 Hz 的分辨率分析，满足 IEC 61000-4-7；8 至 500 kHz 段按 2 kHz 的分辨率分析，满足 IEC 61000-4-30 对 500 kHz 的相关规定。配合高达 1 MS/s 的采样率和 500 kHz 带宽，仪器能够还原这一段频谱的真实分布。 除了频谱本身，它还提供原始快速傅里叶变换数据与电力线载波数字数据流。原始数据的价值在于可以离线用不同的窗函数和分辨率重新分析，不受仪器内置算法的限制；电力线载波数据流则可用于判断干扰是否与载波通信相互叠加。 此外，仪器还能测量高达 500 kHz 的电网阻抗，把阻抗频率特性与实测的发射水平结合起来，就能判断某台设备投入后是否会

PQA 7000 与 PQA 8000H 的安全等级为 CAT III 1000 V、CAT IV 600 V，意味着可以在低压配电系统的进线侧以及部分中压回路的测量点使用。但安全等级是仪器与测试线共同构成的，使用时应确保所配电压测试线的等级不低于仪器本体。 绝缘方面，PQA 7000 的通道对地绝缘为 6 kV，PQA 8000H 的通道对地与通道之间绝缘均为 6 kV。在把多路电压接到不同电位点时，应当确认通道之间的电位差在允许范围内，PQA 8000H 的通道间绝缘指标使其更适合多电位点同时测量的场合。 接线操作上，电流测量应通过罗氏线圈或电流钳进行，禁止把电流输入端直接并入带电回路；电压回路接好后应先确认量程选择，仪器提供 800 V 与 1600 V 两档，选错档位会影响分辨率甚至带来风险。罗氏线圈安装时要确保闭合到位，否则读数会明显偏小。 其它注意事项包括：接插件与电缆在使用前应检查有无破损；在潮湿或粉尘环境中应做好防护；利用远程连接功能可以减少人员在带电区域的停留时间，是提高现场安全性的有效做法。

PQA 7000 与 PQA 8000H 同时保存动态与静态两类数据，构成了从瞬时到长期的多层次记录。动态侧保存按原始采样率采集的波形数据，保留事件发生的完整细节；静态侧则按 1/2 周期值、10 周期值和 10 分钟平均值三个尺度保存统计量，分别对应瞬时波动、短时变化与长期趋势。 这种分层设计解决了电能质量监测中数据量与信息量的矛盾。如果只保存原始波形，存储很快就会耗尽；如果只保存平均值，瞬态事件又会丢失。三个尺度的统计量加上原始波形，让仪器既能满足标准对 10 分钟统计的要求，又不放过毫秒级的扰动。 使用时的基本方法是：先用 10 分钟平均值做长期趋势分析，定位问题发生的时段；再用 10 周期和 1/2 周期值看该时段内的变化细节；最后调出原始波形确认事件性质。对于超高次谐波问题，还需要查看原始快速傅里叶变换数据，按需要的分辨率重新分析。 存储方面，PQA 7000 配备 256 GB，PQA 8000H 配备 1 TB，足以支撑长期连续记录。配合 LAN、WLAN 或 LTE 接口，数据可以定期回传，也可在现场直接导出后在分析软件中处理。

PQA 7000 与 PQA 8000H 的电流输入支持两类传感器：罗氏线圈与交流直流通用的电流钳。罗氏线圈依靠电磁感应原理工作，本身不含铁芯，天然适合大电流和宽频带测量，配合 500 kHz 的带宽可以还原高频分量；交直流电流钳则用于需要测量直流分量或低频小电流的场合。 量程覆盖方面，仪器提供 15 个电流量程，动态范围从 0.5 mA 一直到 150 kA。之所以能跨越这么大的范围，一方面依靠传感器本身的规格差异，另一方面依靠主机内部的多档增益切换，使每个量程都能充分利用模数转换器的动态范围。 实际配置时，建议按被测回路的额定电流选择传感器，再在主机上选定对应量程，让正常运行电流落在量程的中段，这样既保留了对起动冲击电流的余量，也保证了对小信号的分辨能力。 需要注意的是，宽频测量时传感器自身的频率响应会引入误差，因此仪器内置了传感器校正功能，可针对频率相关的幅值衰减和相移进行补偿。使用非标准配置的传感器时，应先确认其频率特性，再做校正设置，否则高频段的读数会明显偏离真实值。

PQA 7000 与 PQA 8000H 满足 IEC 61000-4-30 的 Class A 要求，覆盖第 3 版并具备升级到第 4 版的能力，产品定位为 Class A+ 级。这是目前电能质量测量领域要求最严格的等级，对电压有效值、频率、闪变、不平衡、谐波等参数的算法与不确定度都有明确规定。 在谐波与畸变方面，仪器覆盖谐波、间谐波、总谐波畸变与总需求畸变，评价依据包括 EN 50160、IEEE 519 与 IEC 61000-2-2。这些标准分别对应欧洲供电质量评价、北美的谐波限值实践以及电磁兼容的兼容水平，因此同一组数据可以按不同体系的限值进行判读。 在超高次谐波方面，2 至 9 kHz 段满足 IEC 61000-4-7，8 至 500 kHz 段满足 IEC 61000-4-30 对 500 kHz 的规定，这是常规 A 级仪器通常不具备的能力，也是它被称为 Class A+ 的原因之一。 需要提醒的是，合规评估不仅取决于仪器等级，还取决于测点选择、接线方式与记录周期。只有在公共连接点按要求接线、连续记录足够长的时间，并按标准规定的统计方法处理数据，得出的结论才具备技术效

PQA 7000 与 PQA 8000H 的核心差异集中在采样率、分辨率、通道数与存储容量四项。PQA 7000 的采样率为 48 kS/s，分辨率为 24 位，输入为 4 路电压加 5 路电流，超高次谐波分析到 20 kHz，数据存储为 256 GB。PQA 8000H 的采样率高达 1 MS/s，分辨率为 18 位，输入为 4 路电压加 4 至 8 路电流，超高次谐波分析到 500 kHz，存储容量达到 1 TB。 选择依据主要看测量目标。若关注常规的电能质量指标、谐波与间谐波，以及 2 至 9 kHz 范围内的超高次谐波，PQA 7000 的 24 位分辨率与 48 kS/s 采样率已经足够，而且更高的分辨率有利于观察小幅值信号。 若研究对象是高频现象，例如光伏逆变器、充电桩、变频器产生的 8 至 500 kHz 超高次谐波，或者需要测量电网阻抗随频率的变化，就应当选 PQA 8000H，它的 1 MS/s 采样率与 500 kHz 带宽是完成这类测量的前提。 两者的共同点也很明确：精度同为 0.05%，电压量程同为 800 V 与 1600 V 两档，电流动态范围同为 0.5

传感器校正功能解决的是宽频测量中的频率响应误差问题。电流传感器，尤其是罗氏线圈与电流钳，在不同频率下的幅值响应与相位响应并不一致：低频段可能出现幅值衰减，高频段则可能因分布参数产生相移。如果忽略这一点，谐波与超高次谐波的测量结果就会出现系统性偏差。 PQA 7000 与 PQA 8000H 提供了针对频率相关幅值衰减与相移的校正能力。其基本原理是预先掌握传感器的频率特性，再在仪器内部按频率对测量结果进行补偿，使最终读数接近真实值。配合 0.05% 的基本精度和 500 kHz 带宽，这项功能才真正发挥作用。 实际使用中，建议按三步操作。第一步是确认所用传感器的型号与频率范围，选用与被测频段匹配的传感器；第二步是在仪器中载入或设置对应的校正参数；第三步是在正式测量前用已知信号做一次验证，确认补偿后的读数符合预期。 这项功能对超高次谐波测量尤为关键。在 8 至 500 kHz 频段，传感器的响应差异可能达到数倍，若不做校正，不同配置得到的频谱几乎没有可比性。因此涉及光伏逆变器、充电桩等设备的发射水平评估时，务必启用校正并保留设置记录。

PQA 7000 与 PQA 8000H 的通信接口配置非常齐全，包括数字输入输出、CAN、RS485、GPS、LAN、WLAN、LTE 以及蓝牙。这种组合覆盖了现场总线的对接需求，也兼顾了有线网络与无线网络的接入。 不同接口承担不同角色：LAN 用于固定监测点的稳定联网，把数据持续上传到主站；WLAN 便于现场调试时在配电室内用便携计算机接入；LTE 让没有有线网络的偏远站点也能回传数据；RS485 与 CAN 则用于接入工业现场总线或与其它设备交换状态量；数字输入输出可用于外部触发与告警联动。 GPS 接口的作用容易被低估。多站点同步监测时，各地设备的时间必须统一，依靠 GPS 对时可以保证不同地点记录到的事件具有可比的时间戳，从而判断扰动是从上游传播还是由本地产生。 在远程操作层面，仪器支持通过 AnyDesk、TeamViewer 或其它同类软件建立远程连接。这意味着工程师不必到现场就能查看实时数据、修改记录配置或导出文件，对长期无人值守的监测点尤其有价值，也减少了进入带电区域的次数。

PQA 7000 与 PQA 8000H 是 GMC-Instruments 推出的 Class A+ 级便携式电能质量分析仪，定位高于常规的 A 级设备。两者精度均为 0.05%，带宽达到 500 kHz，在 20 mV 至 1600 V 的范围内提供 20 多个测量量程，因此既能在低压侧做精细测量，也能覆盖中压系统的测量需求。 所谓 Class A+，是指仪器满足 IEC 61000-4-30 第 3 版的要求并具备升级到第 4 版的能力，同时在谐波、间谐波、总谐波畸变、总需求畸变等评价指标上兼容 EN 50160、IEEE 519 与 IEC 61000-2-2 等标准。这让它的测量结果既可用于供电质量的合规评估，也可用于电力电子装置接入前后的对比分析。 作为参考级仪器，它的电压与电流通道覆盖直流至 500 kHz，除常规的谐波与间谐波之外，还能测量分谐波与直流分量，并提供原始快速傅里叶变换数据和电力线载波数字数据流，甚至可以测量高达 500 kHz 的电网阻抗。 使用场景上，它适合电网与电厂侧的长期监测、分布式电源并网评估、以及由电力电子设备引起的超高次谐波问题排查。仪器为便携

PQA 7000 与 PQA 8000H 的基本精度都是 0.05%，属于参考级仪器的水平。在电压侧，量程为 800 V 与 1600 V 两档，而通过 20 多个测量量程的细分，仪器可以在 20 mV 至 1600 V 的宽广范围内保持标称精度，因此从毫伏级的信号到千伏级的回路都能直接接入，不必依赖外部分压器。 电流侧的动态范围同样很宽：覆盖 0.5 mA 至 150 kA，划分为 15 个量程。这种设计的好处是同一台仪器既能测量控制回路中的毫安级电流，也能通过罗氏线圈测量大型母线上的千安级电流，现场不必因为量程不匹配而更换设备。 分辨率方面，PQA 7000 为 24 位，PQA 8000H 为 18 位，两者分别侧重幅值分辨能力与采样带宽，这也是选型时需要权衡的地方。 仪器还可以给电流传感器直接供电，供电电压为 +9 V 或 ±15 V，因此现场无需为传感器另配电源模块。结合传感器校正功能，仪器能够补偿传感器频率相关的幅值衰减与相移，这让宽频段测量下的数据仍然可信。 在安全与绝缘方面，两者电压量程同为 800 V 与 1600 V，安全等级为 CAT III 1000 V、CAT
