德国A. Eberle PQ-BOX100电能质量分析仪

安全边界由测量类别决定，PQ-Box100的安装测量类别为CAT IV 300V或CAT III 600V，接入点的预期瞬态过电压水平必须落在该范围之内，若要测量更高电压等级的一次系统，只能通过合规的电压互感器降压后再接入，绝不能直接搭接。电流回路有一条容易被忽视的硬约束：电流输入端对地的最大电压为30V有效值，因此传感器输出侧不得处于高电位，若从互感器二次回路取信号，二次绕组必须已可靠接地，并且严禁使电流互感器二次侧开路。接线作业应在两人监护下进行，穿戴与系统电压等级相匹配的绝缘手套与护面屏，先连接参考地与中性线再连相线，拆除时按相反顺序执行。仪器虽有IP65防护并能在-20℃至+60℃下工作，但运输存储温度上限为+80℃，长时间暴晒在密闭车厢内应避免；相对湿度须低于百分之九十五且不得凝露，从低温环境移入温暖场所时应等待表面回温再通电。断电应急供电仅能维持20s，其作用是防止记录断档，不能当作可用的续航手段。测试结束先停止记录再拆线。

PQ-Box100广泛适用于电力电网、工矿企业与工业配电系统，可承担高低压电网电能质量的常态化监测任务。典型应用包括电压谐波与间谐波含量测定、三相不平衡度评估、闪变水平核查，以及电压暂降与骤升等异常现象的捕捉。在电力运维巡检中，它能长期蹲守在变电站或配电室内，把偶发扰动完整记录下来；在电能质量整改验收中，它能给出改造前后的对比统计量，作为工程效果的判定依据；在设备负荷与能耗分析中，它的负荷分析与电能计量功能可以刻画负荷曲线与用电构成；在电网故障排查溯源场合，专家版的故障录波能把扰动瞬间的波形细节还原出来，帮助区分是电源侧来波还是本地负荷引起。由于防护等级为IP65且工作温度下限达到-20℃，寒冷或多尘的户外环境同样可以布点。供电方面支持交流100-280V与直流140-240V宽范围输入，现场取电灵活，断电瞬间还有镍氢电池维持20s，避免因短时失电造成记录断档。

选择的第一条分界线是是否需要故障录波，这项功能只有专家版具备。如果测试目标是电压质量合规性统计、谐波与间谐波含量、闪变、不平衡度、负荷曲线与电能计量，标准版的PQ-Box100已经足够，因为这些量的测量方法与准确度指标在两个版本上是一致的。如果任务偏向故障溯源，需要看到扰动发生瞬间的完整波形细节，例如判断保护误动的起因或分析冲击性负荷的投切过程，就应当选择专家版，让录波数据与统计数据互相印证。电流通道的配置取决于被测回路的电流量级与导体形状：母排或粗电缆、需要绕过狭窄空间时选罗氏线圈，因其柔性好且不受铁心饱和限制；中小电流的圆形导体可选迷你钳，低量程下信噪比更好；若从电流互感器二次回路取信号，则应配用相应的适配器套件。无论选哪种，都要注意电流输入的最大电平限制，2011年1月之后出厂的设备为700mV有效值，更早期设备为230mV，且电流输入端对地电压不得超过30V有效值。

准确度指标按IEC 61000-4-30 A级的误差限值给定，逐项都有明确边界。基波有效值电压在标称电压百分之十到百分之一百五十范围内误差不超过标称值的0.1%；基波相位角在标称电压一半到一点五倍、频率偏差不超过百分之十五时误差不超过±0.15°；二次至五十次谐波与二次至四十九次间谐波在测量值处于标称电压百分之一到百分之十六时误差为读数的±5%，低于百分之一时按标称值的±0.05%考核；频率误差不超过±5mHz；闪变在电压波动幅度处于万分之二到五分之一区间时误差为读数的±5%；暂降与骤升的剩余电压误差为标称值的±0.2%，持续时间误差不超过±20ms；不平衡度在读数百分之一到百分之五范围内误差不超过±0.15%。抗干扰依靠输入隔离与共模抑制实现，电压通道在工频下抑制能力为85dB，在千赫兹量级为60dB，电流通道的共模影响以微安每伏计。温度带来的附加误差为每开尔文35ppm，供电与串联干扰影响低于1ppm，因此现场环境波动不会显著改变结论。

PQ-Box100的核心原理是高分辨率同步采样加标准化的时间聚合。四路电压与四路电流信号先经隔离输入电路进入24位模数转换器，形成连续的数字样本流；随后仪器以基波周期为基准对样本做锁相跟踪，把连续数据切分成标准规定的基本测量区间，再逐级聚合成更长的统计窗口，这正是A级测量对时钟与聚合链路的严格要求所在。在每个区间内，仪器同时完成有效值计算、离散傅里叶变换以分离二次至五十次谐波和二次至四十九次间谐波、频率测定、三相对称分量分解以求不平衡度，以及依据视觉感知加权模型求取短期与长期闪变值。电压暂降、骤升与中断依靠半周期有效值序列与设定的门槛判定起止时刻，因而能给出剩余电压幅值和持续时间两个维度的结果。纹波控制信号则在指定频点上做窄带分析，用于核查载波信号的注入水平。电流通道通过外接迷你钳或罗氏线圈耦合，最大输入为700mV有效值，峰值1000mV，信号在仪器内部按所设变比换算成一次侧数值。

现场投运的顺序是先确认系统与量程，再完成信号接入、参数设定与记录启动。第一步核对被测系统的标称电压与接线形式，确认作业点的绝缘配合不超过CAT IV 300V或CAT III 600V，随后按相序把三相电压引线接到对应端子，中性线与保护地端子也要可靠连接，参考地缺失会直接影响相电压与不平衡度的计算。第二步安装电流传感器，罗氏线圈或迷你钳的箭头朝向负荷方向，钳口须完全闭合，柔性线圈的搭扣要压紧；如从互感器二次回路取信号则改用适配器套件，并注意电流输入端对地电压不得超过30V有效值。第三步接入工作电源，交流100-280V或直流140-240V均可，仪器功耗低于8VA，关闭背光后低于4.7W，长期布点时可显著降低取电压力。第四步在六行三十字符的界面上设定标称电压、标称频率、电流变比、记录周期与事件触发门槛。第五步启动记录并核对实时读数，确认三相幅值与相角合理后方可离场，2GByte存储可支撑长周期留存，结束后经USB导出数据分析。

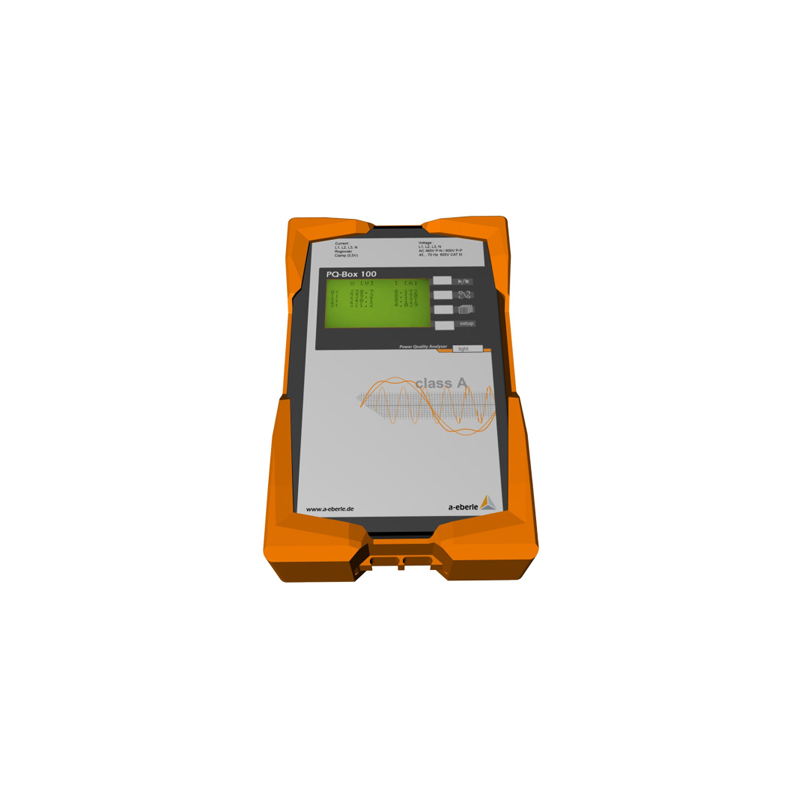

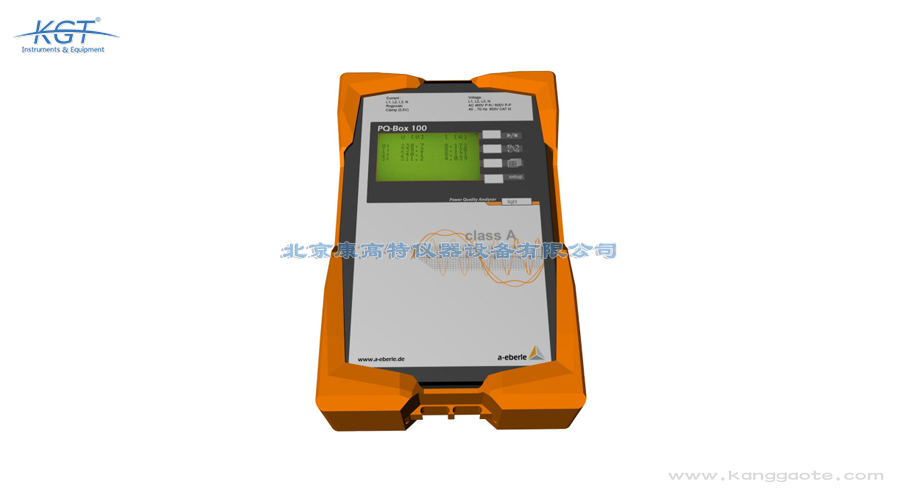

德国A. Eberle PQ-BOX100电能质量分析仪是一台完全满足IEC 61000-4-30 A级要求的高精度电能质量分析仪，适用于低压、中压与高压全层级电网的电压质量测量。整机配置四路电压输入与四路电流输入，电压端子分别对应三相、中性线与保护地，内部采用24位模数转换器保证细小畸变量也能被分辨出来，配合2GByte存储容量与USB接口完成长周期数据留存和导出。在功能层面，它可以依据欧洲电压特性标准以及公用电网与工业电网的兼容水平标准开展电压质量评估，同时具备负荷分析、电能计量与纹波信号分析能力，专家版还额外提供故障录波功能，便于把扰动波形完整还原。机身尺寸为220×146×57mm，重量仅1.7kg，防护等级达到IP65，工作温度覆盖-20℃至+60℃，因此能直接布置在户外配电装置与工业现场而无需额外防护箱。它的定位是常态化电能质量监测与专项问题排查的通用平台，既能做合规性评估，也能为整改效果提供前后对比的数据基础。

解读的正确路径是先明确评估口径再看数值，PQ-Box100的统计量本身就是按标准聚合方式生成的，可直接与限值比对。电压偏差与频率偏差通常按观测周期内的百分位数判定，而不是取最大值，因为极少数极端点往往由外部偶发事件造成，不能代表供电特性。谐波含量要分别看总量与各次分量，五次和七次突出多指向六脉波整流类负荷，三次及其奇数倍则与单相非线性负荷相关并会在中性线上累积，间谐波异常往往与变频装置或电弧类负荷有关。不平衡度长期偏高会引起旋转设备附加损耗与温升，需要检查单相负荷分配与线路参数对称性。闪变结果应结合冲击性负荷的投切时刻分析，短期值反映十分钟量级的感知强度，长期值反映数小时的累积效应。暂降与骤升要同时看剩余电压与持续时间，把两个维度落到容许曲线上判断敏感设备能否耐受。纹波控制信号水平则用于核查载波遥控系统是否被干扰或衰减。最后把统计结论与负荷记录、故障录波和运行日志对齐，才能锁定扰动源头。

最突出的优势在于它的测量等级与数据可信度。许多常规仪表只达到较低的测量等级，聚合方式与时钟精度不足，得到的统计量在不同仪器之间难以横向比较；PQ-Box100完全满足A级要求，基波有效值电压误差在标称电压百分之十到百分之一百五十范围内不超过标称值的0.1%，频率误差在额定频率上下百分之十五范围内不超过±5mHz，基波相位角误差不超过±0.15°，这类指标使得多点同步测量的结果具备可比性，可以直接用于合同校核与责任划分。24位模数转换让小幅畸变不被量化噪声掩盖，输入采用隔离设计并具备较强的共模抑制能力，电压通道在工频下达到85dB。功能覆盖面也更宽，除常规电压质量量以外还包含纹波控制信号分析与负荷分析，专家版更带故障录波。机械与环境适应性方面，IP65防护、-20℃至+60℃工作温度、1.7kg重量与百毫米级跌落考核，使它能长期驻留在条件不佳的现场，而不是只能在温控机房内短时使用。

PQ-Box100的测量方法完全满足IEC 61000-4-30对A级测量仪器的全部要求，并可依据EN 50160、IEC 61000-2-2与IEC 61000-2-4开展低压与中压电网的电压质量测量，因此其结果可以直接用于合规性评估。IEC 61000-4-30规定了各项指标的测量方法、聚合区间与不确定度上限，A级是其中最严格的等级，用于需要精确结论的场合，例如合同验证、责任界定与仲裁性测试。EN 50160给出公用电网供电电压特性的评估口径，以百分位统计方式判断频率、电压幅值、谐波、不平衡度与闪变是否落在允许范围内；两项工业电磁兼容标准则分别给出公用低压系统和工业厂内环境的兼容水平，用于判断本地环境是否具备设备安全运行的条件。安装测量类别为CAT IV 300V或CAT III 600V，电磁兼容方面按抗扰度与发射两类标准考核，静电放电达到接触8kV与空气16kV，射频场强10V/m，电快速脉冲群4kV与2kV，浪涌2kV与1kV。基准条件为温度23℃上下1K并遵循相关仪表通用标准。要说明的是，上述标准约束的是测量方法与不确定度框架，最终的允许带宽仍须按项目所在电网的技术规范来确
