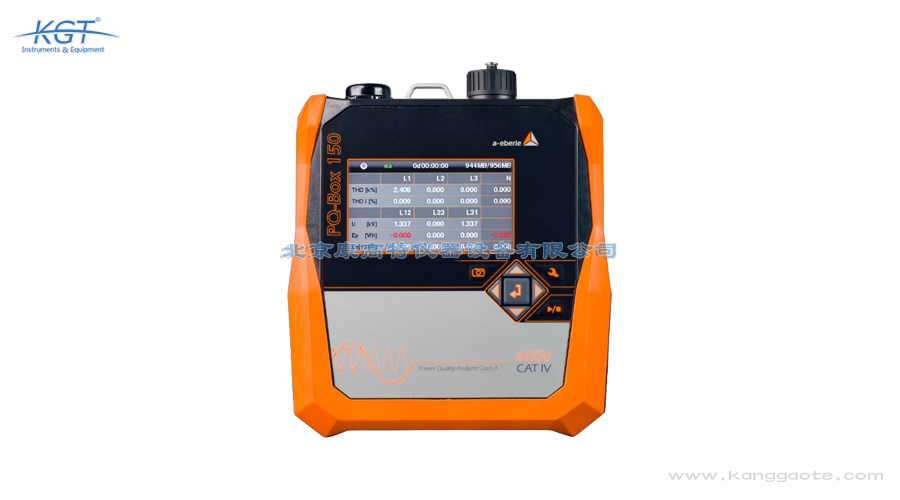

德国A. Eberle(艾佰勒) PQ-BOX150电能质量分析仪

德国A. Eberle PQ-BOX150电能质量分析仪在测量等级与报告体系上对齐多项权威规范，其最关键的认证是满足IEC 61000-4-30第三版A级，即该标准对测量设备的最高等级要求，适合验收与合规统计。谐波与间谐波依据IEC 61000-4-7分组，闪变对应IEC 61000-4-15，供电质量统计思路与EN 50160一致。报告可依照中国GB标准、EN 50160、IEC 61000-2-2与IEC 61000-2-4生成，覆盖公共与工业网络常见考核项。二至九千赫兹测量选项亦按IEC 61000-4-7扩展频段执行，使中频干扰评估有标准可循。精度优于千分之一，支撑上述标准的严苛测量。需要指出，仪表给出的是符合标准方法的测量数据，最终是否合格仍须由工程师将实测值对照项目所属限值文件逐项判定，仪器本身提供可追溯的结果而非结论。不同行业采用的限值版本可能不同，出报告前应确认引用文件的有效年份，以免口径偏差影响判定效力。若项目同时涉及公共连接点与内部专线，应分别选取对应标准逐段评估，再汇总成总体结论。

德国A. Eberle PQ-BOX150电能质量分析仪的精度达到很高水准，整体测量误差优于千分之一，满足IEC 61000-4-30 A级对Class A设备的严苛要求。其模数转换为二十四位，采样率二十点四八千赫兹，基波同步覆盖四十五至六十五赫兹，能够精细分辨工频与中频成分。电压输入阻抗达十兆欧、自身功耗极低，对被测回路负载效应小，减小引入误差。绝缘测量可承受十二点八千伏瞬时脉冲与七点四千伏有效值，适应工业瞬态环境。抗干扰方面，高等级绝缘与IP65外壳提供基本防护，可编程触发能抑制无关噪声、只锁定真实扰动，提升有效信号占比。时间同步支持无线电与全球定位单元，保证多站点时间一致。为获得标称精度，应选配合格电流传感器并做好起止校准。总体而言，PQ-BOX150在便携机身内实现了A级精度与强抗扰的现场测量能力。需注意电流通道精度仍受外接钳或罗氏线圈等级牵制，高要求场合应匹配相应等级的传感器。

德国A. Eberle PQ-BOX150电能质量分析仪相比普通记录仪的优势在于等级、触发与中频覆盖。普通记录仪常只存有效值趋势且等级有限，而PQ-BOX150达到IEC 61000-4-30 A级，测量可信度足以支撑合规判定。它配备可编程示波器与十毫秒有效值记录器触发，能在扰动发生的瞬间自动锁定前后波形，而非被动等待轮询。二至九千赫兹与纹波控制选项让仪器能记录传统工频表遗漏的中频干扰，对整流与调速负载现场尤为重要。二十四位模数转换与高采样率使瞬态细节清晰，便于故障定责。IP65机身可直接进柜安装，配合六小时断电续航，长期监测更稳。接口同时具备USB与百兆以太网，数据可高速传出。综合来看，PQ-BOX150在便携体积内集成了A级测量、智能触发与中频分析，明显强于单纯存储趋势的入门记录仪。对于需要把证据链条做到可审计程度的用户，它的高等级与触发能力是普通表难以替代的。

使用德国A. Eberle PQ-BOX150电能质量分析仪时，安全须贯穿始终，仪器绝缘等级为CAT III一千伏与CAT IV六百伏，但仍须按规程作业。接线前应确认被测网络处于设备允许范围，公共网络不超出六百伏CAT IV、工业环境不超出一千伏CAT IV，避免过压损坏或触电。电流钳须可靠卡接于带电导体外侧，严禁在开路状态带电插拔。机身防护达IP65可抵御粉尘与水淋，但长期柜内安装仍应避开持续喷淋与凝露位置。工作温度为零下二十至正六十摄氏度、存储零下三十至正八十摄氏度，极端温度下应评估材料与精度影响。由于支持网络接口，远程访问应限制权限并加密，防止未授权篡改数据。操作人员须佩戴绝缘防护用具，遵循停电验电流程完成接线与拆线。妥善固定设备于开关柜绝缘件，既保障测量稳定也避免异物触碰带电部分，使长期监测安全可靠。在防爆或高湿腐蚀环境，还应外加适配的防护措施，不能仅凭机身防护等级就忽略现场特殊风险。

德国A. Eberle PQ-BOX150电能质量分析仪的数据判定应以标准对照为主线，先确认报告所依规范如GB标准、EN 50160或IEC 61000-2-2与IEC 61000-2-4。电压有效值与频率是否接近额定，反映供电基本状态；谐波总量与分次含量超标多来自变频或整流负载，可结合二至九千赫兹选项查看中频干扰。三相不平衡过高提示相负荷分配不均，可能使中性线过热。闪变持续偏高说明电压波动影响敏感设备。瞬态与十毫秒有效值记录用于还原暂降、暂升与中断前后波形，是故障定责的关键。纹波控制记录器则揭示载波控制信号对电网的影响。用户可在软件中回放触发事件并导出报表，将实测值逐项对照限值判定合格与否。建议把连续记录与单次触发结合，既看长期趋势也抓瞬时异常，才能对电网健康与整改方向做出可靠判断。当同一扰动在上下游多台设备同时出现，应结合相位与方向信息区分是外部传入还是本地产生，以便把治理资源投向真正的源头。

德国A. Eberle PQ-BOX150电能质量分析仪适用于公共电网与工业环境的多种现场，包括工矿企业配电检测、变电站运维、不间断电源系统监测与开关柜内长期挂测。在电能质量验收中，它可对照GB标准与EN 50160统计电压偏差、频率、谐波与不平衡是否达标。在电网故障溯源时，可编程触发能记录暂降、暂升与中断前后的波形，帮助定位扰动源头。对于变频器、整流器等产生谐波与纹波的负载，二至九千赫兹测量选项与纹波控制记录器可捕捉普通表忽略的中频干扰。设备紧凑且防护达IP65，可直接固定于开关柜绝缘件上，不影响柜内布局。不间断电源中断后六小时续航保证关键事件不漏记。无论是新装系统调试、日常合规检测还是间歇性故障排查，PQ-BOX150都能以其便携与高等级精度胜任，是电力与工业行业常用的现场检测手段。在轨道交通与冶炼等冲击负荷密集的区域，它常被用来验证电能质量治理装置的投运效果，为后续扩容提供实测参考。

选择电能质量分析仪时，可从等级认证、安装形态、中频测量与续航几方面比较，德国A. Eberle PQ-BOX150在几项上特色鲜明。它满足IEC 61000-4-30第三版A级要求，属最高测量等级，适合验收与仲裁场景，优于仅B级的便携表。其紧凑机身可直接装入开关柜长期监测，这点比需要外挂支架的机型更省空间。二至九千赫兹选项与纹波控制记录器覆盖中频干扰，是许多同类未提供的。绝缘等级达CAT III一千伏与CAT IV六百伏，公共与工业网络皆可用。不间断电源中断后六小时续航保证记录连续，优于无储备的表。若只需短时户外巡检，更轻巧的机型或许便利；但若要在柜内做长期A级监测、捕捉中频纹波并要求高绝缘安全，PQ-BOX150的设计更贴合，是注重等级与安装灵活性的用户的务实之选。对第三方检测机构而言，A级认证也让出具的报告在争议场合更具公信力。对第三方检测与验收单位而言，A级认证也使测量结论在争议处理时更具说服力，减少因设备等级不足而被质疑的风险。

德国A. Eberle PQ-BOX150电能质量分析仪的工作原理是对四路电压与四路电流做同步高速采样，再由内部处理器按电能质量算法实时计算各项指标。其采样率达二十点四八千赫兹，模数转换为二十四位，基波同步范围覆盖四十五至六十五赫兹，因此能精细还原波形与高频含量。电压输入采用高阻回路接入相线与中性线，电流经小型钳或罗氏线圈变换后送入通道，测量周期可在从一秒到三十分钟之间灵活设定以匹配不同任务。仪器依据IEC 61000-4-7对二至九千赫兹的测量选项做分组计算，并可对纹波控制信息单独记录。借助大量可编程触发条件，设备能在信号越限瞬间自动启动示波器与十毫秒有效值记录，锁定扰动前后数据。全部结果存入内置存储，经接口传出后在电脑端生成报告，确保诊断既有实时触发也有完整回溯。四路电压与四路电流同步采集使三相功率方向和谐波潮流得以计算，对判别干扰是由上游传入还是本地负载产生尤为关键。

德国A. Eberle PQ-BOX150电能质量分析仪的操作以现场便捷为设计目标，先把四路电压测试线接入相线与中性线端子，再把电流钳或罗氏线圈卡到被测回路，依据接线选择单相或三相模式。开机后在菜单中设定测量周期与触发条件，仪器即可按从一秒到三十分钟可调的周期连续记录，并在信号越限时自动启动示波器与十毫秒有效值记录。由于配备大量可编程触发，用户可针对电压暂降、谐波越限等分别配置，无需守候。测量中数据存入内置存储，通过USB或百兆以太网传出后在电脑端生成报告。设备还能装入开关柜长期运行，配合不间断电源储备在断电后继续工作六小时。任务结束可用PQ-BOX150的软件汇总成符合GB与EN 50160的报表。建议接线前核对电压等级与钳型号，确认绝缘类别匹配，以保证测量准确与人员安全的双重目标。若要做长期柜内监测，应固定好机身并理顺线缆，避免振动或误碰导致接头松动，从而保障记录周期的完整连续。

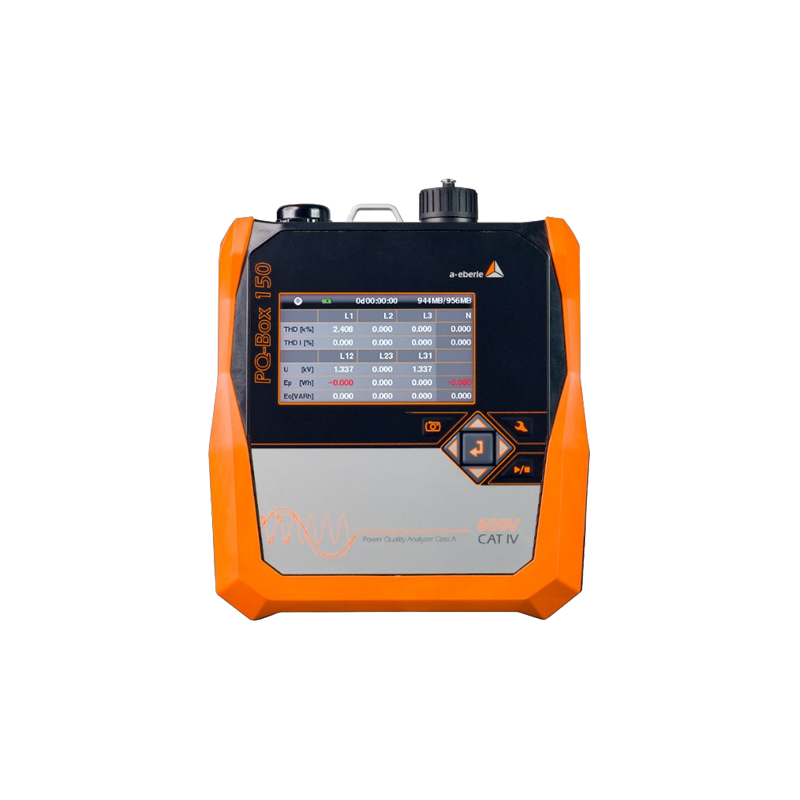

德国A. Eberle PQ-BOX150电能质量分析仪是一款高性能的便携式电能质量分析仪，同时兼具功率计与瞬态记录仪的功能，主要用途是对公共电网与工业供电系统做全面电气参数测量、长期数据记录与故障检测。它配备四路电压与四路电流输入，可测量有效值、功率、谐波、不平衡、闪变及瞬态事件，并支持可编程触发器自动捕捉扰动。由于机身防护达到IP65且体积紧凑，设备能直接安装在开关柜内的绝缘部件上，长期监测配电回路。其报告体系参照中国GB标准、EN 50160、IEC 61000-2-2与IEC 61000-2-4，适用于电能质量验收、电网故障溯源与设备调试。不间断电源供电中断时它还能依靠自带储备继续工作六小时，保证记录不丢失。整体而言，PQ-BOX150是工矿企业配电检测、变电站运维与谐波纹波分析的多面手工具。对于需要把监测点嵌入既有开关柜又不愿改动柜体结构的用户，它的小型化外形恰好可以贴装于空闲绝缘面，实现近乎隐形的长期在线监测。
