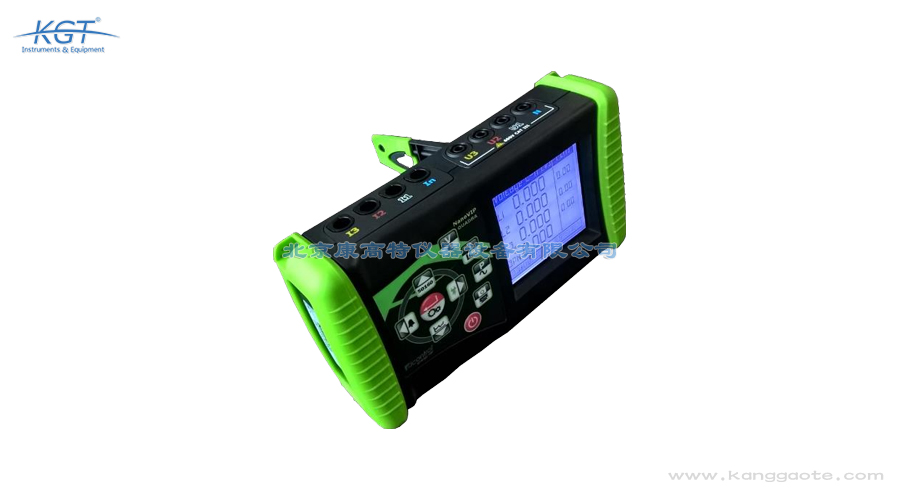

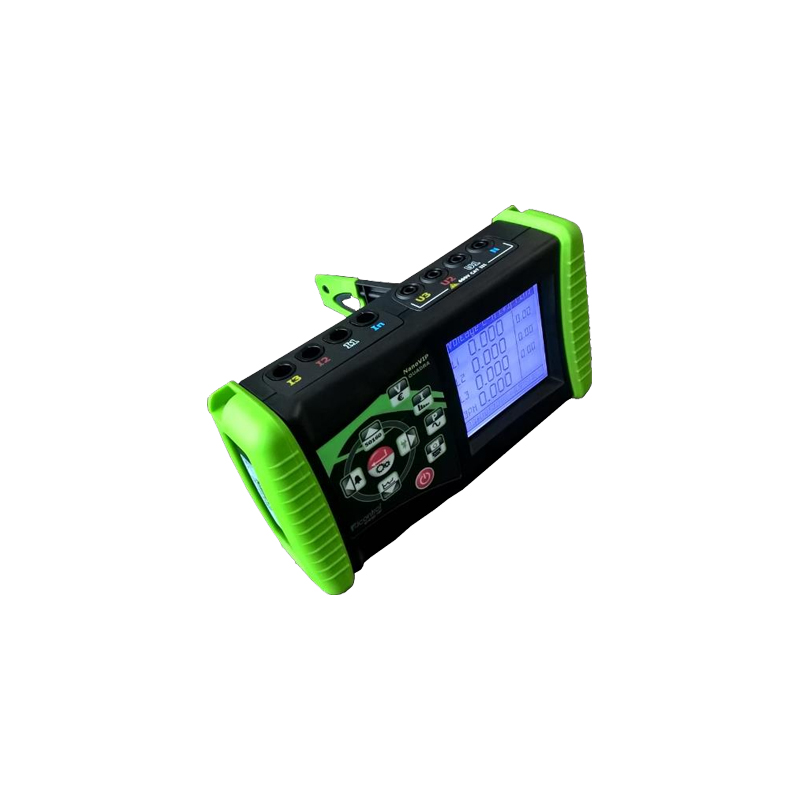

意大利Elcontrol Energy NanoVIP QUADRA电能质量分析仪

判定 Elcontrol Energy NanoVIP QUADRA 的实测结果是否合格，应以其内置 EN50160 测试结论与相应供电标准为准。仪器会自动统计电压偏差、频率偏差、谐波畸变、三相不平衡与暂降中断的合格率，用户可直接读取合规判定而无需逐条手工比对。对于谐波，应重点查看各次谐波含有率与电压电流总谐波畸变率是否突破限值，电流畸变率往往反映负载对电网的污染程度。电压暂降骤升与瞬态记录均带时间标记，可结合生产工艺对电压敏感的阈值来评估实际影响。三相与分相双向电能计量结果可用于核对用电量与节能改造收益。建议把长期趋势曲线、报警日志与无线组网下多点数据联合分析，区分偶发扰动与系统性缺陷，进而锁定责任回路并制定量化治理方案。当同一扰动在多个并网点同步出现时，可借助组网的时间对齐能力判断其传播方向，区分是上游电源问题还是本地负载引起。

使用 Elcontrol Energy NanoVIP QUADRA 时，先在菜单中选定被测系统类型，包括单相、两相、三相三线或四线，以及平衡或不平衡接线方式，并设定数据记录间隔与报警限值。电流测量需选配 Elcontrol Energy Net 系列可更换电流传感器，插入对应通道后输入变比即可自动折算。若启用无线组网，可将一台设为主控，其余设为从机并加入同一 MRH 网络，仪器会自动完成时间同步与数据汇聚，室外有效距离约六百米。现场可通过点阵液晶屏实时查看波形、谐波柱状图与告警状态，最多同屏显示五条报警。测量结束后取出 MicroSD 卡或经 USB 将数据导入电脑，由分析软件生成趋势曲线与报表。整个流程无需复杂配置，单人即可完成从布点到导出的全部工作。在无线开启状态下电池续航仍超过十八小时，足够覆盖一整个工作班的连续监测任务。在现场无网络覆盖时，也可先离线记录，待返程后再集中导出，不会遗漏关键事件数据。

Elcontrol Energy NanoVIP QUADRA 以高速采样加数字信号处理为核心实现电能质量测量。仪器在四十至七十赫兹工频下每周期采集一百二十八个采样点，在四百赫兹中频下每周期采集十六个点，从而精确重建电压电流波形。机内处理器对离散采样做快速傅里叶变换，分离基波与各次谐波，由此计算总谐波畸变率、功率因数、三相不平衡度、K 系数以及各类功率参数。电压部分包含三路共中性线通道加一路独立辅助通道，可同时接入线电压、相电压与直流信号；电流部分提供五路独立通道并配可调变比的电流钳。测量结果按用户设定的间隔写入 MicroSD 卡，间隔可选一秒、三秒、五秒、一分钟、五分钟或十五分钟。借助 MRH 无线技术，多台仪器可实现时间同步与数据汇聚，形成统一的多点测量阵列。这种同步采集机制让分散在厂区内不同回路的扰动能够被同一时间轴对齐，便于分析扰动在电网中的传播路径与因果关系。

Elcontrol Energy NanoVIP QUADRA 的电压测量精度为百分之零点二五加满量程误差，电流经配套电流钳后同样保持高精度，足以支撑现场诊断与计量核对。电压通道输入阻抗四兆欧、电流通道十千欧，高阻抗设计减小了对被测回路的负载效应。灵敏度方面，线中性五伏交流、线间七伏交流、直流十伏即可起测，便于发现早期微弱异常。设备支持交直流同测，并在四百赫兹中频下仍可工作，适应变频器、整流与开关电源密集的复杂电网。五路独立电流通道与三加一电压通道各自带有信号调理，配合屏蔽测试线可有效抑制共模干扰。真有效值测量与逐周期采样能够还原非正弦波形的真实能量，比平均值响应仪表更接近电网实际，从而提升谐波与不平衡分析的可信度。内置 EN50160 判定与告警日志还能从大量记录中筛出真正超标的扰动，减少因正常波动造成的误读。在含大量整流与逆变设备的车间，这种对真实波形的还原能力对定位谐波源头尤为重要。

Elcontrol Energy NanoVIP QUADRA 内置 EN50160 合规测试功能，可对公共配电网的电压幅值、频率、谐波含量、三相不平衡以及暂降骤升中断等事件按该标准进行统计与判定。在谐波方面，仪器基于快速傅里叶分析给出各次谐波含有率与总谐波畸变率，最高第五十次的处理方式与国际通行谐波测量惯例一致，便于与标准限值直接对照。设备还能计算三相电压电流不平衡度、捕捉瞬态过电压与过电流，并支持直流测量与最高第二十五次 K 系数分析，这些正是评估变压器发热与谐波源责任的关键指标。对于新能源接入与重要用户受电端，符合 EN50160 的测试结果更容易在验收与争议处理中被供需双方采信。长期记录的数据可按时间轴回放，为编制合规检测报告与整改闭环提供完整证据链。在光伏储能等新型电源场景，标准化的电能质量判定也有助于判断逆变器输出是否满足并网技术规定，降低接入风险。

相较于仅支持单点测量的常规便携式分析仪，Elcontrol Energy NanoVIP QUADRA 的最大亮点在于 MRH 无线组网带来的多点同步能力。单机模式下它已具备完整电能质量分析功能，而在组网模式下可担任主控协调多台从机，把分散在厂区各回路的采样对齐到同一时间轴，室外无线距离达六百米。设备同时兼容光伏、储能、风电与 UPS 等多种电源工况，交直流均可测量，适应含大量电力电子设备的现代电网。其数据记录间隔可在一秒到十五分钟间自由设定，既支持高频瞬态捕捉也支持长达数周的趋势监测。内置六十四千字节内存加四吉字节 MicroSD 卡的存储组合，配合无线关闭时超过二十四小时、开启时超过十八小时的续航，使它胜任长时间无人值守监测。这种软硬协同的设计明显拓宽了现场应用的边界，让一人管理多点成为可能。对于需要在有限人力下覆盖广阔厂区的用户，这种效率提升意味着更短的排查周期与更低的差旅成本。

操作 Elcontrol Energy NanoVIP QUADRA 前须确认电压测试线绝缘完好，电压直接测量范围为线间七至一千伏交流、线中性五至六百伏交流，辅助通道可至一千伏交流与一千四百伏直流，严禁超过持续过载上限，线间一千二百伏、线中性七百伏的交流限值不可逾越。仪器防护等级为 IP30，仅适合室内或防雨环境，应避免水汽与导电粉尘进入机身。插拔电流钳或传感器前应断开被测回路电源，防止带电操作引发电弧。外壳采用 V0 级自熄 ABS 塑料，工作温度应维持在零下十至零上五十五摄氏度。电池为四节 AA 镍氢电池，长期存放需取出以防漏液，并在每次任务前做外观与绝缘自检。测量中高压回路务必遵守电力安全规程，确认接地可靠并做好个人防护。无线天线与接口处应避免机械拉扯，收纳时按原样盘放测试线，可延长接插件寿命并降低现场故障概率。每次收工后建议用干布擦拭插头与磁吸头，保持接插件清洁可进一步保障下一次测量的安全可靠。

Elcontrol Energy NanoVIP QUADRA 适用于光伏电站、工厂配电、储能与风电系统的电能质量检测，可完成现场故障排查与 EN50160 合规验收。在分布式电源密集的园区，它能通过无线组网对多个并网点同时取数，捕捉电压暂降、谐波与三相不平衡问题，为电能治理提供实测支撑。对于 UPS、逆变器与发电机组，仪器可用于调试校验与投运前的电能质量评估，确认其输出符合接入标准。在电网长期监测场景中，设备支持不间断数据存储，可记录负荷曲线与事件序列，帮助运维人员掌握电能质量的季节性与时段性变化。此外，借助对光伏储能风电等多种工况的兼容，它还能用于微电网的能量协调分析与故障溯源，是新能源场站与复杂配电系统的多面手检测设备。在需要跨厂房或跨楼宇布点的场合，六百米室外无线距离显著降低布线成本，使大规模巡检变得更加高效。在新能源消纳与电能质量考核日益严格的背景下，这类可扩展的无线检测手段正成为运维标配。

选型便携式电能质量分析仪时，应综合评估通道规模、谐波能力、组网方式与续航表现。Elcontrol Energy NanoVIP QUADRA 提供三路共中性线电压通道加一路独立辅助通道，电流则有五路独立输入，配合可调变比可覆盖从低压到中压的广泛被测对象。其谐波分析至第五十次并支持中性线真实电流测量，能够满足配电系统畸变诊断的基本需求。若现场需要在多个地点同步测量，该机的 MRH 无线组网能力是显著加分项，可省去逐点搬运与反复接线。记录间隔支持从一秒到十五分钟的多档选择，便于在长周期监测与高频捕获之间灵活权衡。相比仅能做单点测量的简易仪表，它在多节点场景下的效率优势十分明显，是注重协同取数用户的合适选择。用户在确定型号时还应留意电流钳量程是否匹配最大负荷电流，以及外部存储容量是否足以容纳计划周期内的全部记录。

Elcontrol Energy NanoVIP QUADRA 是意大利原厂出品的便携式无线电能质量分析仪，既能作为单机完成现场检测，也能借助 MRH 无线组网技术充当主控，组建多点同步测量网络，室外无线传输距离可达六百米。该仪器适配单相、两相、三相以及光伏、储能、风电等多种电源工况，支持交直流测量并能够采集最高第五十次谐波、中性线真实电流、电压暂降骤升与瞬态扰动，完成 EN50160 合规测试。它具备完整的传统电气分析能力，可测量电压电流、有功无功视在功率、功率因数、总谐波畸变率与最大需量，并支持三相及分相的双向 kWh、kVArh、kVAh 电能计量。设备每周期采集一百二十八个采样点，内置六十四千字节内存并支持最大四吉字节 MicroSD 卡长期记录。凭借无线组网与高便携性，它是分布式电网多点同步采集与现场电能治理的实用工具，特别适合需要在多个配电节点同时取数的大型厂区和新能源场站。
