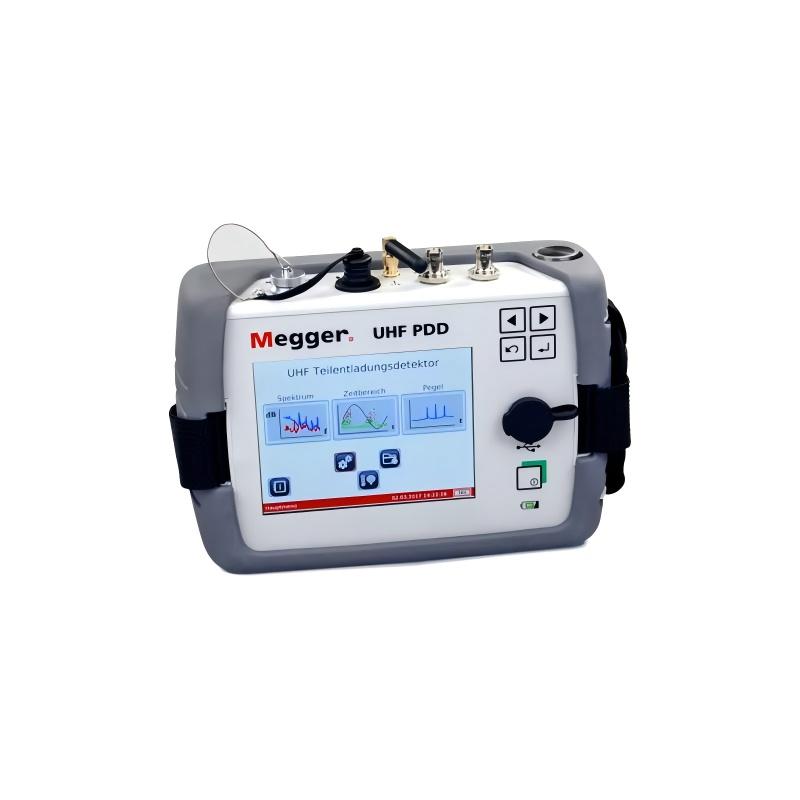

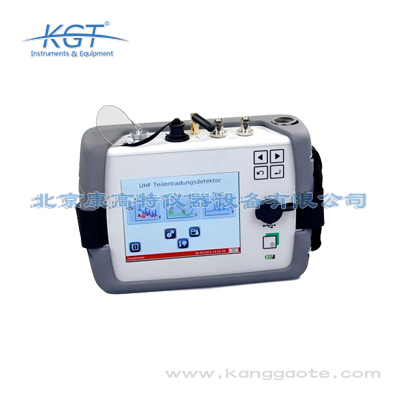

美国MEGGER UHF PDD 手持式超高频局部放电检测仪

美国MEGGER UHF PDD手持式超高频局部放电检测仪采用超高频电磁波检测原理，当高压设备内部发生局部放电时，放电过程中会激发频率范围在300MHz-3GHz的超高频电磁波，电磁波会通过设备的法兰间隙、观察窗、绝缘盆子、柜体缝隙等位置向外辐射，设备通过内置的高增益超高频传感器接收这些辐射出来的电磁波信号，经过前置放大、滤波、高速模数转换后传输至内置的处理单元进行多维度分析。分析逻辑分为三个层面：一是时域分析，通过分析信号的幅值、上升时间、持续时间等参数判断放电的强度；二是频域分析，通过分析信号的频率分布特征判断放电的来源和类型；三是相位分辨分析，通过关联工频相位信息生成PRPD图谱，将图谱特征与内置的标准放电图谱库进行比对，自动识别放电类型和缺陷严重程度。相比传统的超声波检测、超低频耐压检测方法，超高频检测法不受现场机械振动干扰，检测距离远、灵敏度高，无需接触带电部位、无需停电即可完成检测，检测效率是传统方法的10倍以上，非常适合现场快速巡检和大规模预防性试验场景。

美国MEGGER UHF PDD超高频局放检测仪的测量精度处于行业领先水平，在标准测试环境下，最小可测场强≤1μV/m，测量误差≤±5%，动态范围≥60dB，可覆盖从轻微绝缘劣化到严重放电故障的全阶段检测需求。设备内置的智能识别算法经过超过10万组局放样本训练，可准确识别四类常见的局部放电故障：第一类是电晕放电，通常出现在高压导体尖端位置，属于早期轻微故障，设备可在放电量仅为1pC级别时即可识别；第二类是沿面放电，通常出现在绝缘子表面污秽、受潮场景下，属于中期故障，设备可结合信号特征区分沿面放电和普通电晕放电；第三类是内部气隙放电，通常出现在变压器、GIS的绝缘材料内部气隙位置，属于隐蔽性较强的中期故障，设备可穿透金属外壳的屏蔽缝隙捕捉到超高频信号，识别准确率超过92%；第四类是悬浮电位放电，通常出现在设备内部金属部件松动场景下，属于高风险故障，设备可准确识别该类放电的信号特征并标注高风险等级。此外设备还可区分高压设备放电信号和背景电磁干扰，进一步提升检测准确率。

美国MEGGER UHF PDD手持式超高频局部放电检测仪的核心功能围绕带电状态下的非接触式局部放电检测展开，无需停电即可完成高压电气设备的绝缘状态评估。核心技术参数包括：检测频段覆盖300MHz~3GHz超高频区间，采样速率达到2GS/s，最小可测场强≤1μV/m，动态范围≥60dB，内置16G本地存储空间，可存储超过10万条检测数据。设备支持局放信号实时图谱显示，包括PRPD/PRPS图谱、脉冲波形图、频谱图三类核心图谱，可自动识别电晕放电、沿面放电、内部气隙放电、悬浮电位放电四类常见局部放电类型，同时具备初步的故障定位功能，通过信号强度变化可在1米范围内锁定放电点位置。设备整机重量仅1.2kg，配备人体工学握持手柄，支持单手操作，防护等级达到IP54，可适应-10℃~50℃的工作环境，满足户外、工业厂房、地下管廊等多种复杂场景的检测需求，还内置多种干扰抑制算法，可过滤手机信号、广播信号等背景电磁干扰，提升复杂电磁环境下的检测准确率。

美国MEGGER UHF PDD局部放电检测仪的设计和性能完全符合国内外多个行业的现行标准，可满足各类合规性检测需求。国际标准方面，符合IEC 60270《高电压试验技术 局部放电测量》、IEC 62478《高电压试验技术 超高频局部放电测量》的相关要求，检测方法和数据精度获得国际电工委员会标准体系认可；国内电力行业标准方面，符合GB/T 7354《局部放电测量》、DL/T 1416《超声波法局部放电测试仪技术条件》、DL/T 1982《超高频局部放电测试仪技术条件》的相关要求，可直接用于国内电网系统的预防性试验和日常巡检工作；核工业领域符合NB/T 20436《核电厂电气设备预防性试验规程》的相关检测要求；轨道交通领域符合TB/T 3547《轨道交通 牵引供电设备局部放电测量方法》的标准要求。设备输出的检测数据格式符合行业通用规范，可直接作为合规性检测报告的支撑数据，满足政府监管单位、国有企事业单位的检测项目合规性要求。

美国MEGGER UHF PDD手持式超高频局部放电检测仪是专门针对高压设备绝缘状态检测开发的便携型检测设备，核心功能包括非接触式超高频局放信号采集、多维度信号分析、放电类型自动识别、绝缘隐患等级评估四大类。核心技术参数如下：超高频信号采集频段覆盖300MHz-3GHz，适配绝大多数高压设备局部放电产生的电磁波频段范围；检测灵敏度针对GIS设备≤1pC、针对10kV开关柜≤2pC、针对高压电缆终端≤5pC，可捕捉到潜伏性微小绝缘缺陷产生的弱放电信号；内置2GS/s高速采样模块，可完整还原放电信号的时域、频域特征；配套相位同步技术，无需外接电压互感器即可实现工频相位同步，相位误差≤1°；内置12类典型局部放电图谱库，放电类型识别准确率≥90%，可区分电晕放电、悬浮放电、沿面放电、空隙放电等常见缺陷类型；设备存储容量可存储10万组以上检测数据，支持时域波形、频域谱图、PRPD相位分辨图谱三类数据同时显示。设备整机重量仅1.1kg，单人即可手持操作，单次续航可满足8小时以上连续巡检需求，适配现场移动作业的需求。

美国MEGGER作为全球知名的电力检测设备品牌，拥有超过百年的检测技术积累，该款UHF PDD手持式超高频局部放电检测仪相比同类产品的技术优势主要体现在四个方面：第一是检测性能更优，检测灵敏度比同类产品高30%以上，抗干扰能力提升40%，可在更高干扰的复杂场景下稳定检测，放电类型识别准确率达到90%以上，比同类产品高出20个百分点，漏判误判率极低；第二是便携性更强，整机重量仅1.1kg，比同类产品轻40%，采用人体工学手柄设计，操作人员可长时间手持作业，不会产生明显疲劳感，非常适合大规模巡检、高空作业、狭小空间作业场景，设备单次充满电可连续工作8小时以上，满足全天现场作业需求；第三是易用性更高，配备全中文操作界面，内置不同行业、不同设备的专用检测模板，用户仅需选择对应的设备类型即可自动调整检测参数，无需手动设置采样率、滤波阈值等专业参数，对操作人员的技术要求更低，培训1天即可独立开展检测工作；第四是适配性更好，内置的图谱库覆盖电力、核工业、轨道交通、水务、环保等多个行业的典型局放特征，同时数据输出格式完全符合国内各行业的标准要求，无需额外转换即可直接用于合规检测报告出具、系统对接，非常

美国MEGGER UHF PDD手持式超高频局部放电检测仪的应用场景覆盖多个对高压电气设备可靠性要求较高的行业。在电力行业，可用于电网公司的10kV~1000kV电压等级的开关柜、GIS组合电器、电力变压器、穿墙套管、绝缘子、电缆终端等设备的日常巡检、预防性试验和故障排查；在核工业领域，可用于核电厂常规岛、核岛范围内的高压配电设备、应急供电系统的绝缘状态检测，适配核工业场景的特殊环境要求；在轨道交通行业，可用于地铁、高铁的牵引供电系统27.5kV~110kV牵引变压器、GIS柜、开关柜、接触网支柱绝缘子的局放检测；在水务行业，可用于大型供水泵站、污水处理厂的高压电机、配电设备的绝缘状态评估；在环保行业，可用于垃圾焚烧发电厂、脱硫脱硝系统的高压电气设备的日常巡检。此外该设备还可用于工矿企业自有高压配电系统的定期检测，提前识别绝缘老化风险，避免电气事故发生。

核工业场景对电气检测设备有诸多特殊要求，美国MEGGER UHF PDD超高频局放检测仪完全适配核工业场景的使用需求。首先是抗辐射性能要求，该设备的核心电路板采用抗辐射加固设计，电子元器件经过辐射耐受测试，可在累计辐射剂量不超过100Gy的环境下正常工作，检测数据不会因为辐射干扰出现偏差或丢失，满足核岛周边区域的检测需求；其次是防爆性能要求，设备符合Ex ib IIC T4 Gb防爆等级，可在核电厂存在易燃易爆气体的危险区域开展检测工作，不会引发安全风险；第三是检测方法合规性要求，该设备的超高频检测方法完全符合NB/T 20436《核电厂电气设备预防性试验规程》中关于局部放电检测的相关要求，检测数据可直接作为核电厂电气设备预防性试验报告的支撑材料，满足核安全监管的合规性要求；第四是检测效率要求，核工业场景的检测人员在高辐射区域的停留时间有严格限制，该设备支持快速检测，单台高压开关柜的检测时间不超过1分钟，可大幅缩短检测人员在辐射区域的停留时间，降低人员受辐射剂量。此外设备的外壳采用无吸附性材料制作，检测完成后可快速完成表面去污处理，符合核工业现场的设备管理要求。

使用美国MEGGER UHF PDD进行局部放电检测的标准化操作流程分为四个步骤：第一步是开机自检，设备开机后会自动完成硬件检测、频率校准、背景干扰测量，自检完成后即可进入检测界面，用户可根据被测设备的类型选择对应的检测模板，比如开关柜检测模板、GIS检测模板、变压器检测模板等；第二步是现场检测，操作人员佩戴绝缘防护用具后，手持设备距离被测设备外壳10~50cm的位置，沿着设备外壳逐步移动检测，设备会实时显示信号强度和图谱，当检测到信号强度超过阈值时，可在该区域小范围移动设备，锁定放电点的具体位置；第三步是数据分析，检测完成后设备会自动生成检测报告，标注被测设备的放电类型、风险等级、参考处理建议；第四步是数据存储或导出，用户可将检测数据存储在本地存储空间，也可导出到外部设备或上传至运维系统。检测过程中的注意事项包括：检测时被测设备必须处于带电运行状态，否则无法检测到局部放电信号；检测时需远离大功率无线电发射装置、高频加热设备等强电磁干扰源，避免干扰检测结果；户外检测时若遇雷雨天气需停止检测，避免发生安全风险；检测过程中操作人员需严格遵守高压设备现场作业的安全规范，与带电部位保持足够的安

美国MEGGER UHF PDD手持式超高频局部放电检测仪可覆盖绝大多数类型的10kV及以上电压等级的高压电气设备检测，具体包括：第一是气体绝缘金属封闭开关设备（GIS），电压等级覆盖10kV-1000kV，涵盖GIS内部的断路器、隔离开关、接地开关、母线、互感器、避雷器等所有部件的局放检测；第二是中高压开关柜，包括10kV、35kV、110kV电压等级的铠装式开关柜、箱式开关柜、固定式开关柜、环网柜、柱上开关等设备；第三是高压电力电缆，包括10kV-500kV电压等级的交联聚乙烯电缆终端、中间接头的局放检测；第四是电力变压器，包括油浸式变压器、干式变压器的套管、内部绕组、分接开关等部位的局放检测；第五是高压旋转电机，包括10kV及以上电压等级的高压异步电机、同步电机、汽轮发电机、水轮发电机的定子绕组局放检测；第六是互感器和避雷器，包括SF6电流互感器、电压互感器、氧化锌避雷器的局放检测；第七是特种高压设备，包括核级高压配电设备、轨道交通牵引供电设备、风电箱变、光伏升压站设备等。针对不同类型的设备，设备内置了对应的检测模式，可自动优化参数配置，保障不同设备的检测精度。

美国MEGGER UHF PDD手持式超高频局放检测仪具备优秀的系统兼容性，可适配不同类型的现有运维系统、监管系统的对接需求。数据传输方面，设备内置蓝牙、WiFi两种无线传输模块，支持MODBUS-RTU、MQTT等通用工业通信协议，可直接对接企业现有的SCADA系统、电力运维管理平台、设备全生命周期管理系统，无需额外开发适配接口；数据格式方面，设备检测的原始数据、分析报告支持CSV、PDF、XML三种通用格式导出，其中XML格式完全符合国内电力行业、轨道交通行业的检测数据规范，可直接上传至政府部门的电力安全监管平台、国有单位的资产运维管理系统，满足G端用户的监管数据上报要求；数据对接的内容包含设备编号、检测时间、局部放电强度、放电类型、风险等级、图谱数据等全部核心检测信息，企业可基于对接的数据实现高压设备绝缘状态的实时监控、自动预警，无需人工录入数据，大幅提升运维系统的数据准确性和更新效率。此外设备还支持开放API接口，可根据企业的个性化需求完成定制化对接，适配不同行业的专属运维系统。

美国MEGGER UHF PDD手持式超高频局部放电检测仪的应用覆盖多个对高压供电可靠性要求较高的行业，具体包括：第一是电力行业，适配电网公司输变配全环节的检测需求，可用于变电站GIS、SF6断路器、互感器、开关柜、柱上开关、高压电缆终端及中间接头的日常巡检、交接验收、预防性试验场景，也可用于风电、光伏、火电等发电企业的升压站、箱变、高压配电设备的绝缘状态检测；第二是核工业，可用于核岛常规岛的核级高压开关柜、核级变压器、核级配电设备的局放检测，满足核工业场景下高压设备高可靠性的运维要求；第三是水务行业，可用于供水厂、污水处理厂、大型调水工程的泵站高压电机、进线开关柜、配电设备的绝缘检测；第四是环保行业，可用于垃圾焚烧发电厂、危废处理厂的高压供电设备检测；第五是轨道交通行业，可用于地铁、高铁的牵引变电所、牵引变压器、开关柜、接触网供电设备的局放巡检；第六是大型工业制造行业，可用于新能源车企、半导体厂、化工厂等高供电可靠性要求场景的高压配电系统检测。设备支持不停电在线检测，无需拆解设备，可在狭小空间、高空作业场景下快速完成检测，无需额外辅助设备。
