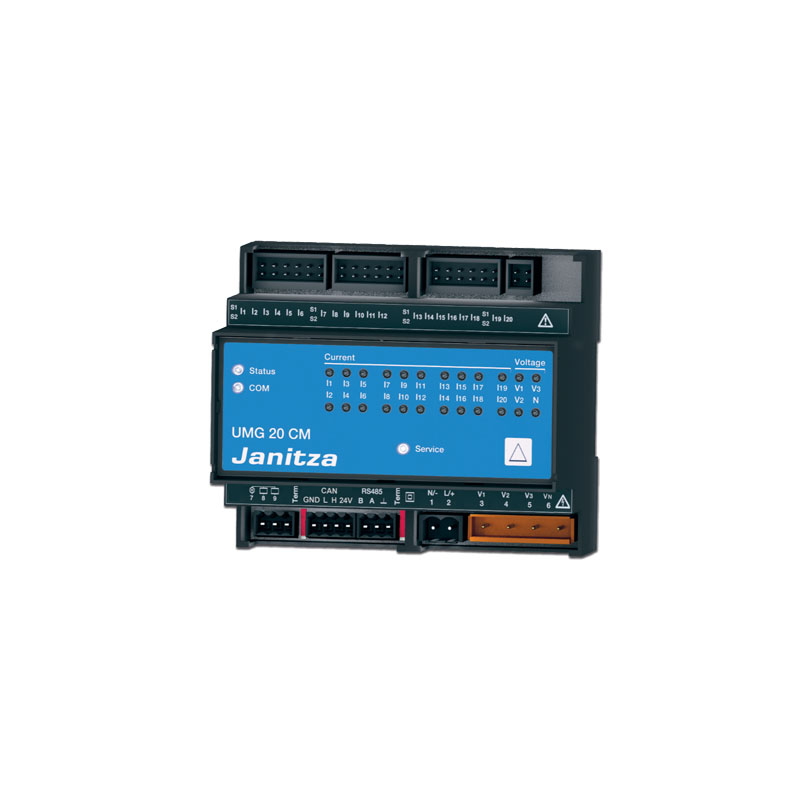

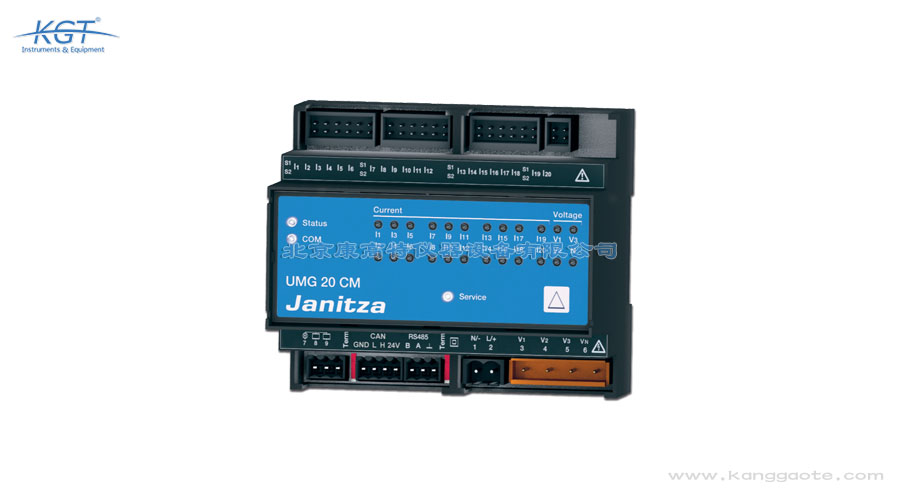

德国Janitza UMG20CM电能质量分析仪是导轨式多功能电能质量分析仪，集成 20 路电流采集通道，支持 A 型剩余电流监测，适配 TN、TT、IT 低压电网。现在热卖中，如需购买，可通过客服热线联系我们!
德国Janitza UMG20CM电能质量分析仪产品简介
Janitza UMG20CM 是导轨式多功能电能质量分析仪，集成 20 路电流采集通道，支持 A 型剩余电流监测，适配 TN、TT、IT 低压电网。具备电压、电流、功率、谐波测量，互感器断线故障诊断，限值告警功能。通过 RS485 Modbus‑RTU 通讯，搭配 GridVis 软件配置分析，可扩展至 116 路测量通道。
| UMG 20 CM 主机参数 | |||
| 项目 | 参数 | ||
| 物料号 | 14.01.625 | ||
| 工作电源 | AC 100‑240V ±10% 50/60Hz OVC II；DC120‑240V | ||
| 测量方式 | 连续真有效值测量，最高至 63 次谐波；支持 4 象限测量 | ||
| 适用电网 | TN、TT、IT；单相、两相、三相；最多 20 路单相回路独立测量 | ||
| 电压输入 | |||
| 过电压类别 | 300V CAT III | ||
| 电压测量范围（不接互感器）L‑N | 10~300V 有效值 | ||
| 电压测量范围（不接互感器）L‑L | 10~480V 有效值 | ||
| 分辨率 | 0.1V | ||
| 每相输入阻抗 | 1.3MΩ | ||
| 频率测量范围 | 45‑65Hz | ||
| 采样频率 | 20kHz / 每相 | ||
| 电流输入 | |||
| 工作电流评估范围 | 0‑630A（固件版本≥8.0）* | ||
| 剩余电流评估范围 | 10mA~1A /50mA~15A** | ||
| 分辨率 | 1mA | ||
| 截止频率 | 3.2kHz | ||
| 相对测量偏差 | ±1% | ||
| * 固件 8.0 及以上；** 需要外接 3.9Ω 负载电阻（物料号 15.03.086） | |||
| 响应参数 | |||
| 报文复位延时、触发延时 | 软件配置 | ||
| 数字输入输出 | |||
| 数字输出数量 | 2 路 | ||
| 开关电压 | 最大 60V DC /30V AC | ||
| 最大开关电流 | 350mA | ||
| 导通电阻 | 2Ω | ||
| 线缆长度 | ≤30m 可以不屏蔽；＞30m 必须屏蔽 | ||
| 功耗 | |||
| 整机功耗 | 3W（7VA） | ||
| 电压输入功耗（单相 / 三相） | 40mW /120mW | ||
| 单路电流输入功耗 | 最大 10mW（负载 0.8Ω 条件） | ||
| 机械参数 | |||
| 重量 | 270g | ||
| 外形尺寸高 × 宽 × 深 mm | 90 ×105 × 约 73 | ||
| 模数 | 6 模数 | ||
| 防护等级 EN60529 | IP20 | ||
| 安装方式 | 35mm 标准 DIN 导轨 IEC‑EN 60999‑1 / DIN‑EN 50022 | ||
| 端子接线能力（电压、电流端子） | |||
| 备注 | 每端子仅允许接一根导线！ | ||
| 单股、多股、细绞合软线 | 电流端子 0.2‑1mm²（AWG26‑12）；电压端子 0.08‑4.0mm²（AWG28‑12） | ||
| 管型端子 / 针式线鼻子 | 0.2‑2.5mm² | ||
| 拧紧力矩 | 0.4‑0.5Nm | ||
| 剥线长度 | 7mm | ||
| 环境条件 | |||
| 工作温度范围 | ‑10℃~+55℃（K55） | ||
| 相对湿度 | 5~95%（25℃）无凝露 | ||
| 工作海拔 | 0‑2000m | ||
| 污染等级 | 2 | ||
| 安装方位 | 任意角度 | ||
| 安全认证：CE 标识（欧盟） | |||
| 功能参数表 | |||
| 功能 | 符号 | 精度等级 / 相对偏差 | 测量范围 |
| 总有功功率 | P | 1 级 EN61557‑12 | ‑3MW ~ +3MW ¹ |
| 各相线有功功率 | Pp | 1 级 EN61557‑12 | ‑150kW ~ +150kW ¹ |
| 总无功功率 | QA,QV | ‑ | ‑ |
| 相线无功功率 | Qp | 1 级 EN61557‑12 | 0‑150kvar ¹ |
| 总视在功率 | SA,SV | ‑ | ‑ |
| 相线视在功率 | Sp | 1 级 EN61557‑12 | 0‑150kVA ¹ |
| 总有功电能 | Ea | 1 级 EN61557‑12 | ‑429~+429GWh ¹ |
| 相线有功电能 | Ep | 1 级 EN61557‑12 | ‑22.9~+22.9GWh ¹ ² |
| 总无功电能 | ErA,ErV | ‑ | ‑ |
| 总视在电能 | EapA,EapV | ‑ | ‑ |
| 频率 | f | 0.05 级 EN61557‑12 | 45‑65Hz |
| 相电流 | I | 1 级 EN61557‑12 | 0‑63A 有效值 ¹ |
| 中性线测量电流 | IN | 1 级 EN61557‑12 | 0‑63A 有效值 ¹ |
| 剩余电流 | IDiff | ±2% | 2‑1000mA 有效值 |
| 相电压 UL‑N | Vp | 1 级 EN61557‑12 | 10‑300V 有效值 |
| 线电压 UL‑L | Upg | 1 级 EN61557‑12 | 10‑520V 有效值 |
| 总功率因数 | PFA,PFV | ‑ | ‑ |
| 相线功率因数 | PFp | 1 级 EN61557‑12 | ‑1~+1 |
| 电压谐波含量 | Uh/U | ±2% | 0‑100%，最高 1.8kHz³ |
| 电压总谐波畸变 THDu | THDu | ‑ | ‑ |
| 电压总谐波畸变 THD‑Ru | THD‑Ru | ±2% | 0‑100% |
| 电流谐波含量 | Ih/I | ±2% | 0‑100%，最高 1.8kHz³ |
| 电流总谐波畸变 THDi | THDi | ‑ | ‑ |
| 电流总谐波畸变 THD‑Ri | THD‑Ri | ±2% | 0‑100% |
