德国Janitza UMG800电能质量分析仪

最直接的一类是量程下限，规格里给出的精度等级都绑定了相应的测量范围：相线对零线电压只有在20到300V 有效值之间才保证0.2级，线与线电压只有在34到520V 有效值之间才保证0.2级，被测值低于下限时这些指标不再适用。第二类是波形特征，波峰因数为2，是相对于所用量程而言的，峰值超过两倍的波形会被削顶，读数自然偏低。第三类是时间基准，时钟误差在18到28摄氏度范围内为±5ppm，折合每年3分钟，超出该温区之后漂移会加大，对需要把多台设备记录精确对齐的任务影响尤其明显。第四类是谐波阶次，标称的1级覆盖第1到第63次，但越高次的谐波幅值通常越小，接近0.01V 分辨率时读数的相对不确定度会明显上升。最后，电压回路的保护器件若没有采用符合 B 特性1到10A 要求的型号，整套安全与计量前提同样会被削弱。此外，接地形式也左右着电压限值，三相四线系统为相线对零线277V、线电压480V，接地型与非接地型的三相三线系统均为线电压480V，把电压接到错误的限值区间，过载往往先于精度问题出现。环境湿度同样有要求，25摄氏度下为百分之五到九十五且不得凝露，凝露会在端子与板级之间形成漏电通道。

每一项指标都标注了精度等级与对应的标准编号，可以直接拿来做验收依据。频率按 IEC 61557‑12 评定为0.05级，测量范围40到70Hz；相线与零线之间的电压按 IEC 61557‑12 为0.2级，测量范围20到300V 有效值；线与线之间的电压同样按该标准为0.2级，测量范围34到520V 有效值。谐波需要单独看，电压谐波依据 IEC 61000‑4‑7 达到1级，覆盖第1到第63次；电压总谐波畸变率按 IEC 61557‑12 为1.0级，量程为0到999%。安全方面，额定冲击耐压为4kV，过电压类别按 IEC 为300V CAT II、按 UL 为300V CAT III，电压回路要求配置 B 特性1到10A 的保护器件，且该器件须具备 IEC 或 UL 认证。引用这些数据时应当连同标准编号一起写清楚，因为不同标准评价的对象并不相同，混用会导致验收口径前后不一致。还有一项与安全相关的限定容易被忽略：电压回路要求配置 B 特性1到10A 的保护器件，且该器件须具备 IEC 或 UL 认证，换成普通器件虽然能够通电，却会让整套认证前提不再成立。此外，额定电压上限在不同接地形式

两个 RJ45 网口带来的最大好处是设备可以串进现有的网络链路，而不必为每台仪表单独拉一根网线到交换机，柜内布线因此简洁很多，交换机的端口占用也随之下降。功能上它既是 Modbus 网关，又内置了网页服务器，运维人员用浏览器就能查看实时读数，无需在每台电脑上安装专用软件。协议栈包括 TCP/IP、DHCP 客户端、基于502端口的 Modbus/TCP、ICMP、网络对时协议以及文件传输协议，接入既有网络时可直接由 DHCP 分配地址，也可以借助文件传输协议把本地留档的数据取走。网络对时让多台设备的时间戳保持在同一基准上，事后比对不同馈线的事件顺序时才不会错位。此外设备还有一个 USB2.0‑A 型接口，可以外接显示屏就地查看，也可以插入 FAT32 格式的 U 盘完成调试配置，批量部署时这项能力能省下不少时间。双网口还能用来划分链路，把设备串接在柜内网络上，同时不影响上位系统的采集通道，做网络整改时不必停电改线。需要提醒的是，网络对时依赖于能够访问到相应的对时服务器，若现场网络封闭，应提前规划时间基准的获取方式，避免各台设备各走各的时钟。

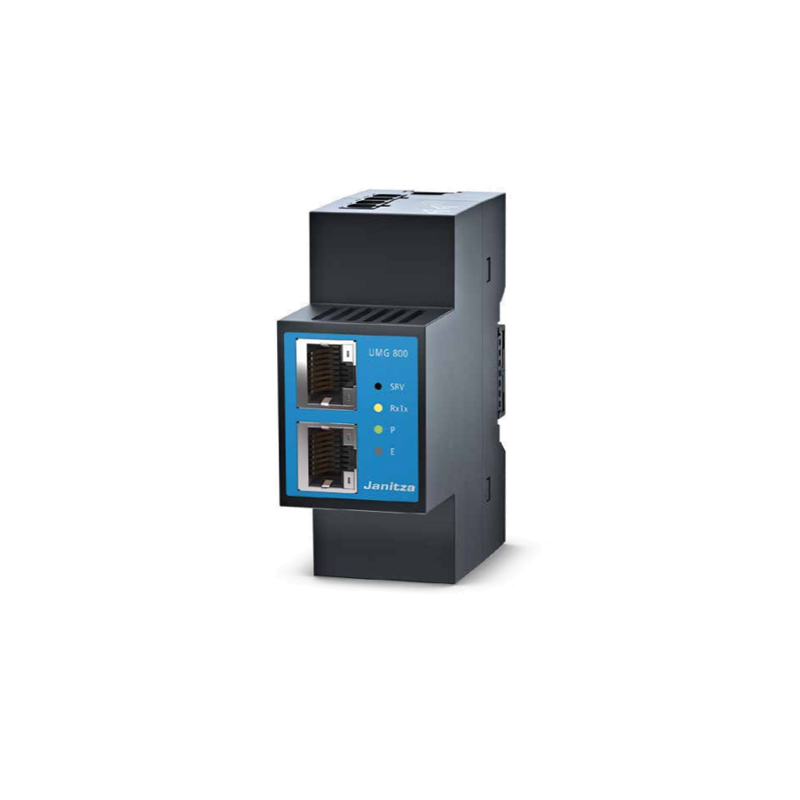

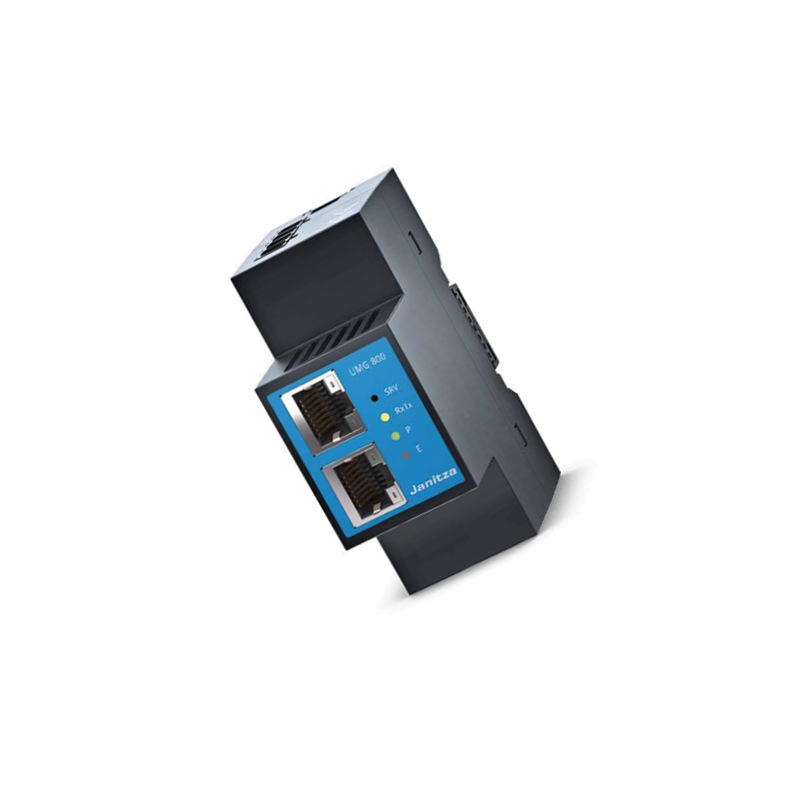

UMG800 是 Janitza 推出的模块化可扩展能源分析仪，采取导轨式安装，最大的特点是把完整的电能质量监测能力压缩进了两个模数的宽度之内。按一个标准模数18毫米折算，机身宽度约36毫米、高约90毫米、深约76毫米，含插拔式接线端子的净重约120克，因此柜内空间紧张时也能见缝插针，并且支持任意方向装配，横向、竖向或者倒置都不影响使用。它适配符合 EN 60715 的35毫米 DIN 导轨，包括 TS 35/7.5、TS 35/10 与 TS 35/15×1.5 三种规格。功能上集成4GB 内置存储，可完成电压、频率、第1到第63次谐波以及总谐波畸变率的监测，配备双 RJ45 网口、RS485 与 USB 三类接口，既能做 Modbus 通讯，也能直接通过网页访问。防护方面，抗冲击等级为 IKD7 并依据 IEC 62262 评定，可承受1米自由跌落，环境适应性明显强于普通的多功能仪表。正因为体积紧凑而功能不减，它常被用在改造项目里替换体积更大的老式仪表，原有的导轨位置无需改动就能直接换装。时钟在18到28摄氏度范围内的误差为±5ppm，折合每年约3分钟，长期留档的事件时间戳依然可靠

谐波通道建立在51.2kHz 的采样频率之上，先以较高的速率对电压波形做等间隔采样，再按基波频率做整周期分析。基波的覆盖范围为40到70Hz，分辨率0.01Hz，在这个范围内可以稳定分解出第1到第63次谐波。与之配套的电压测量前端每相输入阻抗为3MΩ，自身功耗约0.1VA，接入后对被测回路的影响可以忽略不计。量程方面，相线与零线之间的测量范围是0到300V 有效值，最大可承受520V 有效值过电压；线与线之间的测量范围是0到520V 有效值，最大可承受900V 有效值过电压；零线与保护地之间为0到300V 有效值。分辨率达到0.01V，波峰因数为2，也就是说被测电压的峰值不应超过所用量程的两倍。按这条链路采集到的数据最终汇总为各次谐波的含量以及总谐波畸变率，供上位系统或者本地网页读取，也可以留存在4GB 的内置存储器里事后调取。需要说明的是，标称的1级针对的是电压谐波，评估电流侧畸变时应另行配置相应的测量手段，不宜直接套用这一指标。采样频率决定了可分辨的阶次上限，这也是它能够覆盖到第63次而不止步于更低阶次的原因。

接入三相四线系统可以分四步推进。第一步是核对系统电压是否在允许范围内，三相四线系统的最高额定电压为相线对零线277V、线电压480V，允许正负百分之十的偏差，这一数值在 IEC 与 UL 两套体系下一致。第二步是卡装，设备按两个模数宽度卡入符合 EN 60715 的35毫米 DIN 导轨，安装方向不受限制。第三步是接线，线缆可选用0.2到4平方毫米的单芯、多股或细绞合导线，若使用带或不带绝缘护套的线鼻子则为0.2到2.5平方毫米，剥线长度7毫米，拧紧扭矩0.4到0.5牛米。第四步是确认启动条件并开始记录，随后通过网页或 Modbus 读取数据。若需要就地查看而不想每次都开电脑，可通过 USB 接口外接显示屏，也可以插入 FAT32 格式的 U 盘完成调试配置的导入与导出。合闸之前还要规划好本地存储的利用方式，4GB 的容量足以支撑较长时间的连续留档，但记录项过多仍会缩短可回溯的时间跨度，因此建议先明确本次要解决的问题，再决定保留哪些量。电压回路的保护同样不能省略，须按要求配置 B 特性1到10A 且具备 IEC 或 UL 认证的器件，确认无误之后再送电。

有三点值得留意。第一是启动条件，仪表并非一上电就无条件开始工作：相线与零线测量要求 L1 相对零线的电压大于20V 有效值，线与线测量要求 L1‑L2 或 L1‑L3 的线电压大于34V 有效值，低于这两个门限仪表不会启动测量，现场若发现一直没有读数，应先核对这一条而不是怀疑设备本身出了故障。第二是温湿度边界，工作温度覆盖‑25摄氏度到+70摄氏度，相对湿度在25摄氏度环境下为百分之五到九十五且不得凝露，柜内一旦结露会同时影响绝缘与测量。第三是电池，内部为 CR1632 型3V 锂纽扣电池并且不可更换，已通过 UL 1642 认证，它主要维持时钟与掉电后的数据保持，长期处于高温环境会缩短其服役时间，因此不宜把设备装在紧贴发热元件的位置。第四点涉及安装方位，虽然允许任意方向装配，但在粉尘较多或者可能滴水的柜内，仍应尽量避免让接线端子朝上，以减少异物落入的机会。额定冲击耐压为4kV，过电压类别按 IEC 为300V CAT II、按 UL 为300V CAT III，回路设计时应按这两个限值留出绝缘配合的余量，不能只盯着工作电压一项。

要分两层看。第一层是各次谐波的分布，设备依据 IEC 61000‑4‑7 达到1级，覆盖第1到第63次，先把每一阶次的含量列出来，找出贡献最大的那几次，通常三次、五次、七次这类低阶奇次谐波是主要来源，据此判断是不是典型的整流或者变频负荷所引起。第二层才是汇总指标，电压总谐波畸变率按 IEC 61557‑12 为1.0级，量程0到999%，它把全部63次的影响压缩成一个百分比，便于横向比较和长期趋势观察，代价是会掩盖究竟由哪几次造成。因此判读顺序应当是先看分布再看汇总值，反过来只盯着总畸变率容易把治理方向带偏。设备内置4GB 存储，可以把长期趋势完整留档，配合网页或者 Modbus 读取之后，就能把某次畸变抬升与特定设备的投运时间对应起来。判读时还要留意量程约定，总谐波畸变率的量程为0到999%，看似宽裕，但当各次含量都很低、接近0.01V 的电压分辨率时，汇总值的相对不确定度会明显上升，此时的数字更适合看趋势而不是作定量结论。若某条回路的读数长期偏高，应结合该回路所带负荷的投运记录一并分析，而不是直接判定为仪表本身异常。

RS485 侧为三线制，端子定义为 A、B 和 GND，接线时务必把参考地一并接上，否则共模电压偏高会让通讯时好时坏。协议方面它支持 Modbus‑RTU 服务器模式，也就是通常所说的从站模式，同时支持 Modbus‑RTU 网关，可把串口侧的数据转发到网络上。波特率可在9.6、19.2、38.4、57.6、115.2kbps 之间选取，同一条总线上的所有设备必须设为同一档，否则整条总线都无法通讯。终端电阻的设置是现场最容易忽略的一步，本设备通过拨码开关 S1 完成：位于总线物理末端的那一台应当把终端电阻投入，中间的站点则必须断开，投错位置会造成信号反射，表现为通讯断续或者校验错误。改造项目里如果在原有总线上新增一台，记得同时检查原来末端那一台是否已经把电阻退出，避免同一条总线上出现两处终端。另外还要留意线缆规格，主端子可接0.2到4平方毫米的单芯、多股和细绞合导线，剥线7毫米，拧紧扭矩0.4到0.5牛米；通讯类端子略小，为0.2到1.5平方毫米，扭矩0.2到0.25牛米。两者不可混用同一档扭矩，压得过紧或过松都会给长期运行留下隐患。

它面向需要在有限空间内长期驻点采集的三相电力系统，典型落点包括工业厂房、数据中心、楼宇配电以及开关柜内部。在厂房里，可以把它装在每条主要馈线的柜内，用4GB 的本地存储连续留档，再通过通讯接口把数据送到上位系统，实现能耗统计与故障电能质量记录。数据中心的列头柜空间通常很紧张，两个模数的宽度让它可以和其他器件并排安装而不必单独腾出位置。楼宇配电中，它可对三相三线或三相四线系统做电压、谐波和频率的采集，支撑改造前后的对比。配电改造与能效管理项目是它最常见的两类用途，前者需要用数据说明改造之前的真实状态，后者需要长期趋势来判断措施是否见效。由于工作温区较宽，即便柜体通风条件一般，也能保持连续运行而不中断记录。在开关柜内部使用时，由于它支持任意方向安装，可以顺着柜内剩余的空隙布置，不必为了满足水平安装而重新排布其他器件。若项目还需要远程调取，可借助以太网口把本地留档的数据上传给上位系统，兼顾就地查看与集中管理两种需求。
