德国Janitza UMG801电能质量分析仪

在工厂车间，UMG801 通常装在低压进线柜与主要馈线回路上。进线侧用于统计全厂能耗并监视来自上级电网的扰动，馈线侧用于定位具体产线或大型设备的谐波发射与冲击负荷；对变频器、中频炉、焊机集中分布的回路，1 到 127 次谐波的记录能直接反映治理前后的差别。 在数据中心，它多装在低压配电列头柜与不间断电源输出侧。列头柜侧的能耗计量用于机柜级别的用电统计与容量规划；输出侧的电压扰动监视用于解释服务器电源重启、风扇变频器误动作等现象。装置自带的 4GB 存储可以在无人值守的情况下长时间记录，事后通过以太网取回数据。 在楼宇配电与开关柜场景，剩余价值更多来自温度与漏电流监控。装置可把剩余电流测量输入与温度测量输入混合配置，用于监测母排接头、电缆端子与变压器本体的温升，配合漏电流趋势判断绝缘状态是否劣化。 工况条件上，额定工作温度为 -10℃ 到 +55℃，相对湿度在 25℃ 环境下为 5 到 95% 且无凝露，工作海拔最高 2000m，另有最高 4000m 的规格；污染等级为 2 级，柜内不需要强制通风，这些条件决定了它可以长期挂网运行而不必频繁维护。

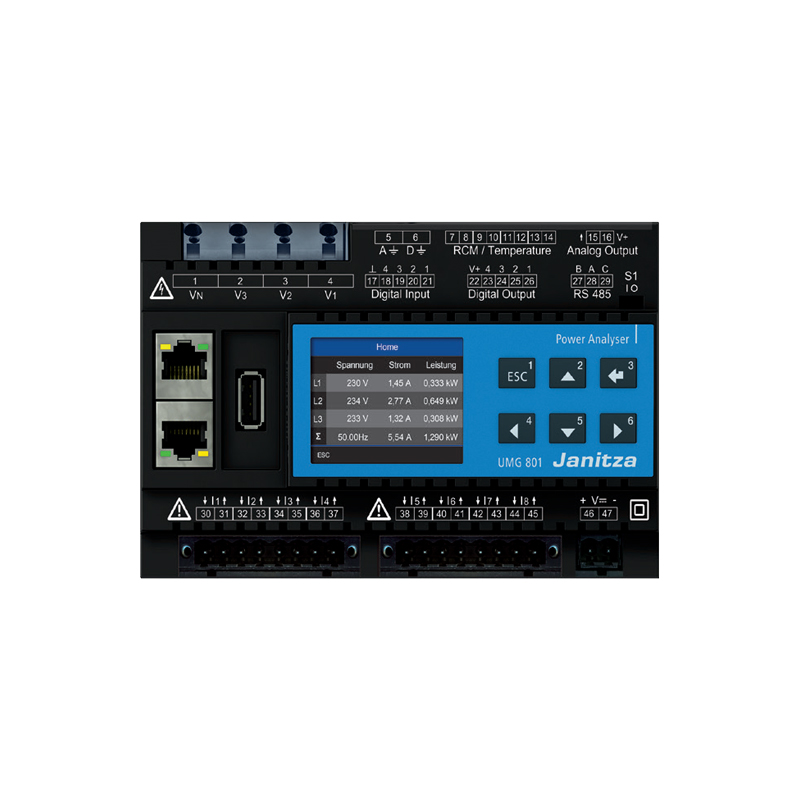

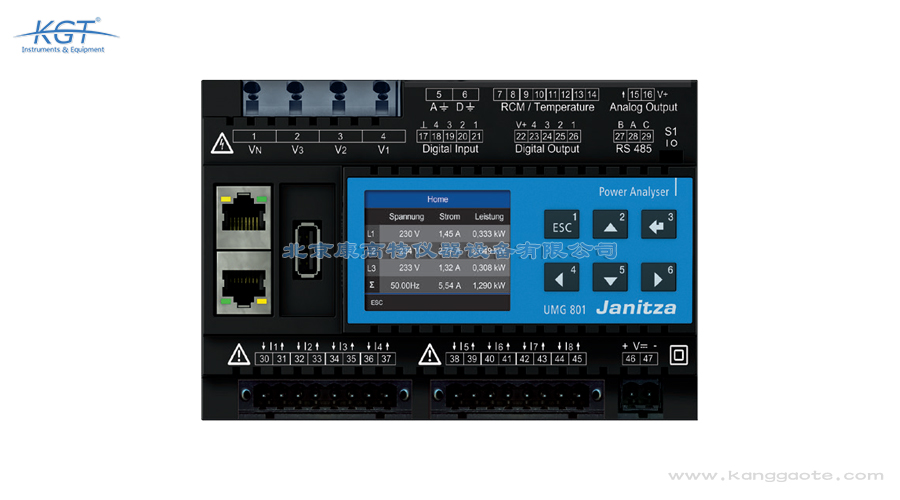

UMG801 是德国 Janitza 的模块化电能质量分析仪，采用 DIN 导轨安装，本体净重 420 克，外形为宽 144mm、高 90mm、深 76mm，模件宽度为 8 个模数位，按每个模数位 18mm 折算，柜内导轨上需要留出约 144mm 的横向空间。它适配 35mm DIN 导轨，包括 TS 35/7.5（EN 60715）、TS 35/10 以及 TS 35/15×1.5 三种规格，安装方向不受限制，横装竖装都能正常工作。外壳抗冲击等级为 IK07（IEC 62262），防尘防水等级为 IP20（EN 60529），属于户内防护型固定安装设备。 所谓模块化，指的是测量功能可以按需要组合。本体具备电压、电流、功率、电能与谐波采集能力，谐波可测到 1 到 127 次；此外还可选配 4 路多功能通道，把剩余电流测量输入与温度测量输入混合配置在同一台装置上。设备内置 4GB 存储，用于长时间保存记录数据，另配锂电池 CR2032、3V（通过 UL1642 认证）维持时钟与掉电保持。 显示方面配有背光，标称寿命 40000 小时，判据是亮度衰减到初始值的一半。若柜内空间允许，显示

先用时间轴锁定范围。装置记录暂态事件并支持故障录波，输出 PQDIF 与 COMTRADE 文件，第一步是把文件里的时间戳与上位系统的告警时间对齐，确定要复现的是哪一次事件，避免把多次扰动混在一起看。 再看波形形态。若电压在短时间内明显下沉而电流同时大幅抬升，通常指向本侧大设备启动或短路类故障；若电压跌落但电流平稳，则更可能来自上级电网或相邻回路的影响。结合 1 到 127 次谐波的记录，还能判断畸变是在扰动前就已存在，还是随事件一同出现。 然后做交叉验证。把同一时刻的剩余电流通道与温度通道数据叠加进来：若温度缓慢升高而剩余电流同步走高，多与绝缘劣化或接触不良有关；若两者均无异常，则应把注意力放回外部电网。电流通道支持两套系统与单通道独立使用，可据此分别追溯不同回路的贡献。 最后形成结论并复核门限。定位原因后，应回过头检查越限门限与触发判据是否合理，过松会漏掉有效事件，过紧会产生大量无效录波并挤占 4GB 存储空间。把本次的门限调整、波形特征与结论一并归档，后续相似事件的判断会快很多。

第一是电压未达测量启动门槛。装置规定只有至少一路电压输入的相-中性线值大于 10V 有效值，或线-线值大于 18V 有效值时才会执行测量，回路完全失压或接线松动导致幅值过低时，相关通道不会给出有效数据，容易被误判为装置故障。 第二是超出量程与波形限制。相-中性线测量范围为 0 到 720V 有效值、最大过电压 1000V 有效值，线-线为 0 到 1000V 有效值，超出后读数不可信；电压通道波峰系数为 1.6（参考 600V 相-中性线量程），电流通道相对额定电流的波峰系数为 1.98，峰值过高会被削顶，谐波结果随之偏高。电流 1 秒短时过载能力为 120A（正弦），更强的冲击可能留下残余影响。 第三是频率与温度链路。基波频率范围为 40Hz 到 70Hz，超出后无法保证正确锁定；温度通道传感器与电缆总负载电阻上限为 4kΩ，超过后读数明显偏移，且更新周期为 1s，快速温升不会被完整跟随，各传感器测量不确定度均为量程的正负百分之一点五。 第四是环境条件。相对湿度在 25℃ 环境下为 5 到 95% 且要求无凝露，凝露会在端子间形成泄漏通路；工作海拔最高 2000m（另有 400

第一步建立物理链路。装置配备双 RJ45 网口与 RS485 接口，双网口可以把管理网与采集网分开，也可以保留一个口给现场调试终端使用；RS485 用于接入既有串行总线。通信协议兼容 Modbus 与 OPC-UA，按上位系统支持情况选择即可。 第二步确认时间基准。事件记录与故障录波的价值取决于时间轴的准确性，投运时应先核对装置时钟，并把对时方式固定下来；若有多台装置分布在不同柜体，统一时间基准是后续做跨回路对比的前提。 第三步设置记录与触发条件。根据关注点配置越限门限与暂态触发判据，确定需要写入存储的信号与录波长度；装置内置 4GB 存储，可在无人值守状态下连续记录较长时间。 第四步导出与分析。常规统计与趋势可直接由上位系统按周期读取；发生事件后，调取装置输出的 PQDIF 与 COMTRADE 文件，用专业软件打开复现波形，结合同一时刻的谐波、剩余电流与温度通道数据判断原因。分析完成后，建议把触发时刻、门限设置与结论一并归档，便于下次遇到相似现象时快速比对。

电源是第一要点。UMG801 的直流额定电压为 24V，属于 PELV 安全特低电压，工作范围为额定值的正负百分之十，超出后装置可能无法启动或运行不稳定。本体最大功耗 4W，加装模块后总功耗最大 14W（主机 4W、外接模块最大 10W），选配电源时要把总功耗与线路压降一并考虑，避免长距离供电末端电压落到范围之外。 保护器件也有明确要求：推荐使用 2 到 6A、B 特性并具备 IEC/UL 认证的过流保护器件，不宜随意用更大额定值的器件替代。 布线方面，电压与电流回路要注意类别与耐压：电压通道过电压类别在 2000m 海拔下为 IEC CAT III 1000V（另有 CAT IV 600V），电流通道为 CAT II 300V，接线不应把装置接到超出类别的配电层级。电压回路需配 B 特性 1 到 10A 保护器件。 温度与剩余电流通道的布线同样有约束：传感器加电缆总负载电阻最大 4kΩ，电缆长度 30m 以内可用非屏蔽电缆，超过 30m 必须使用屏蔽电缆，且屏蔽层应按规范单端接地；温度传感器可选 KTY83、KTY84、PT100、PT1000，各型号的测温范围与电阻范围不同，

先看过电压类别。在 2000m 海拔条件下，IEC 体系对应 CAT III 1000V 与 CAT IV 600V，UL 体系对应 CAT III 600V；在 4000m 海拔条件下，IEC 体系对应 CAT III 600V。电压通道额定冲击耐压为 8kV，电压回路保护采用 B 特性 1 到 10A 器件并通过 IEC/UL 认证；电流通道过电压类别为 CAT II 300V、额定冲击耐压 2.5kV。选型时要让接入点的配电层级不超出对应类别。 再看电压量程。三相四线系统额定电压在 IEC 体系下为 480V 相电压、830V 线电压（正负百分之十），UL 体系下为 347V 相电压、600V 线电压；接地三相三线系统 IEC 为 830V 线电压，不接地三相三线系统 IEC 为 690V 线电压，UL 均为 600V 线电压。相-中性线测量范围为 0 到 720V 有效值（最大过电压 1000V 有效值），线-线为 0 到 1000V 有效值，中性线-保护地最大 100V。 防护方面，防护等级为 II 级，依据 IEC 60536（VDE 0106 第 1 部分）评定，依靠

第一是测量的广度。普通电能表通常只给出电度与基本电参量，而 UMG801 覆盖电压、电流、功率、电能与 1 到 127 次谐波，还能接入剩余电流与多路温度，把电气量、漏电流和温度放在同一台装置里采集，省去了分别安装测温仪与漏电监测装置的麻烦。 第二是记录与取证能力。装置内置 4GB 存储，可记录暂态事件并支持故障录波，输出 PQDIF 与 COMTRADE 文件。这意味着当现场发生跳闸或设备损坏时，可以调出触发前后的波形复现过程，而不只是看到一条越限告警；普通电能表一般不具备这种波形级的证据。 第三是通信与集成方式。装置配备双 RJ45 网口与 RS485 接口，兼容 Modbus 与 OPC-UA 协议，双网口便于把管理网与控制网分开，或在不中断采集的前提下接入便携调试终端。 第四是测量精度与带宽。电压采样频率 51.2kHz、电流 25.6kHz，电流量程下限 0.005A、分辨率 0.1mA，基波频率分辨率 0.01Hz，这些指标共同决定了它对轻微畸变与短时扰动的敏感度明显高于以计量为唯一目标的电表。

谐波阶次的上限由采样能力决定。UMG801 的电压通道采样频率为 51.2kHz，电流通道采样频率为 25.6kHz，在 40Hz 到 70Hz 的基波范围内足以支撑 1 到 127 次谐波的分析；电流通道的谐波测量阶次则为 1 到 63 次。基波频率分辨率为 0.01Hz，能够分辨工频的细微偏移。电压通道分辨率为 16bit，波峰系数为 1.6（参考 600V 相-中性线量程）。 暂态事件与故障录波依靠连续采样加触发判据实现。装置在采样过程中持续判断电压是否越限、是否出现跌落，一旦满足条件，就把触发前后的波形与相关量值写入记录，并输出 PQDIF 与 COMTRADE 两种格式的文件，供专业的分析软件打开复现。内置的 4GB 存储为长时间连续记录提供了容量基础，不必频繁到现场导出数据。 测量的启动也有前置条件：只有至少一路电压输入的相-中性线值大于 10V 有效值，或者线-线值大于 18V 有效值，装置才会执行测量。这意味着完全失压的回路不会被计入，投运时应先确认电压回路接线正确、幅值满足上述门槛，再判断谐波数据是否可信。 此外，装置可记录暂态事件并支持故障录波，配合剩余电流与

先分配电流通道。UMG801 提供 8 个电流测量通道，额定电流为 5A，测量量程为 0.005 到 6A 有效值，分辨率 0.1mA（彩色显示屏显示精度 0.01A）。这些通道支持两套系统，即 L1、L2、L3、N 的组合方式，也就是一台装置可以同时覆盖两路三相四线回路；也可以让每个通道独立使用，用于分别测量若干单相支路。 再分配多功能通道。装置可选配 4 路多功能通道，可混合配置为剩余电流测量输入和（或）温度测量输入。若现场既关心漏电又关心温升，可以按回路数量拆分，例如两路接剩余电流互感器、两路接温度传感器；若只做温度监测，则四路全部配置为温度输入即可。 温度通道要一并核对传感器参数。支持的传感器类型为 KTY83、KTY84、PT100、PT1000，传感器与电缆的总负载电阻最大 4kΩ，电缆长度不超过 30m 时可用非屏蔽电缆，超过 30m 必须使用屏蔽电缆，温度更新周期为 1s。 最后核对电气边界。电流通道过电压类别为 CAT II 300V、额定冲击耐压 2.5kV，1 秒短时过载能力为 120A（正弦），波峰系数相对额定电流为 1.98；所选互感器的二次值应与通道额
