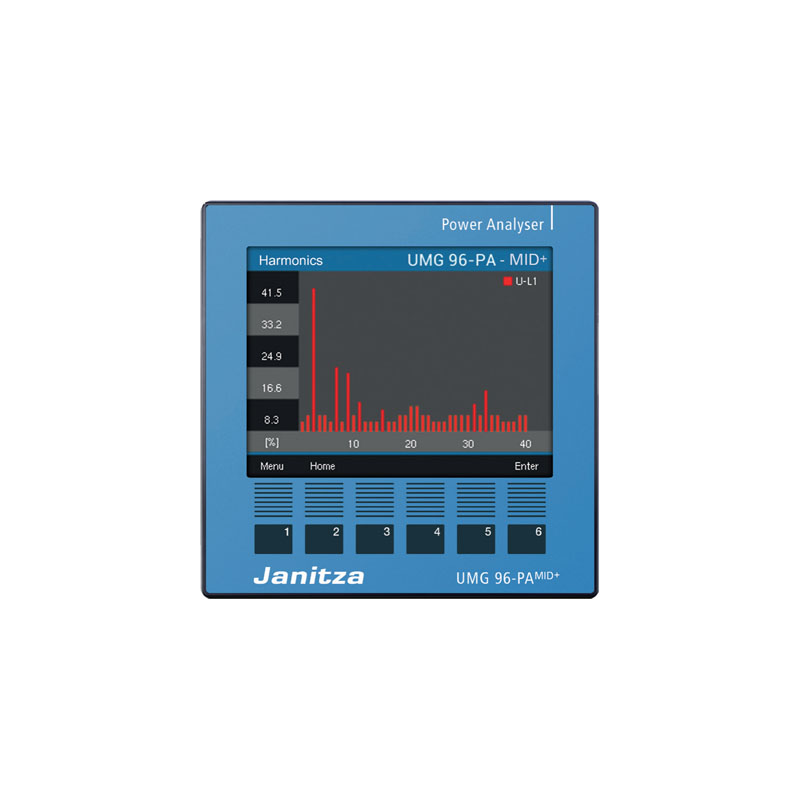

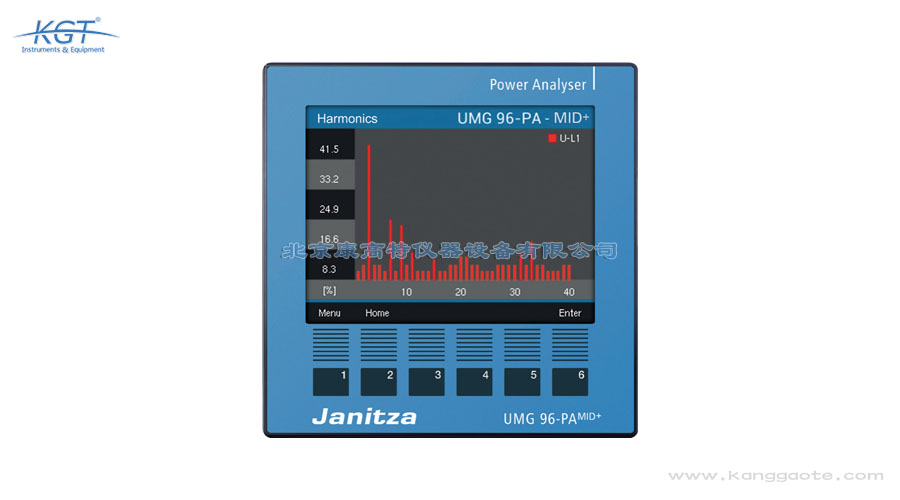

德国Janitza UMG 96‑PA‑MID +电能质量分析仪是 Janitza 捷尼察 96 型面板式电能质量分析仪，固件 3.41 以上版本可用，MID + 具备欧盟计量认证。现在热卖中，如需购买，可通过客服热线联系我们!

德国Janitza UMG 96‑PA‑MID +电能质量分析仪产品简介
UMG 96‑PA/UMG 96‑PA‑MID + 是 Janitza 捷尼察 96 型面板式电能质量分析仪，固件 3.41 以上版本可用，MID + 具备欧盟计量认证。设备集成 8MB 存储，可测量功率、电能、1‑40 次谐波，搭载 RS‑485 Modbus 通讯，配备数字、模拟输出，精度高，96mm 开孔安装，适配工业电能监测与合规计量。

产品特点
1支持1‑40次电压、电流谐波分析，电能测量* 0.2S 级精度
MID + 型号拥有欧盟 MID 计量认证，可用于合规电能计量
RS‑485 Modbus RTU 通讯，搭配数字脉冲、模拟输出接口
96mm柜装开孔，IP54（配密封圈）面板防护，抗冲击 IK07
可监测功率、电能、频率、THD 总畸变率等多项电参量

应用场景
该设备适用于工厂配电柜、楼宇配电系统、数据中心、光伏储能等场景，完成电能消耗统计、谐波与电能质量监测。MID + 版本可用于需合规计量的能耗结算，及时发现电压畸变、不平衡等电网问题，为能耗分析、设备故障排查、配电运维提供可靠实测数据支撑。

德国Janitza UMG 96‑PA‑MID +电能质量分析仪技术参数

通用参数
项目	参数
净重（带插接端子）	约 250 g（0.55 磅）
包装重量（含附件）	约 500 g（1.1 磅）
电池	锂纽扣电池 CR2032，3 V，已通过 UL 1642 认证
数据存储器	8 MB
背光使用寿命	40000 小时（该时长后背光亮度衰减至约 50%）
抗冲击等级	依据 IEC 62262 标准 IK07
以下参数适用于使用原厂包装运输、存储的设备。
项目	参数
自由跌落	1 m（39.37 英寸）
温度范围	‑25 ℃（‑13 ℉）～+70 ℃（158 ℉）
相对空气湿度（无凝露）	0～90%RH
设备需安装在防护遮蔽的固定场所。防护等级 II 类，符合 IEC 60536（VDE 0106 第 1 部分）。
项目	参数
额定工作温度范围	‑10 ℃（14 ℉）～+55 ℃（131 ℉）
相对空气湿度（无凝露）	0～75%RH
工作海拔	0～2000 m（1.24 英里）海拔高度
污染等级	2 级
安装方向	任意方向
通风	无需强制通风
防尘防水防护‑前面板‑背面‑前面板配密封圈	依据 EN 60529：IP40 IP20 IP54
电磁环境等级	E2 级（MID 2014/32/EU）
机械环境等级	M1 级（MID 2014/32/EU）
230 V 版本
额定电压范围	交流 90‑277 V（50/60 Hz）或直流 90‑250 V，300 V CAT III
功耗	最大 4.5 VA / 2 W
24 V 版本 *
额定电压范围	交流 24‑90 V（50/60 Hz）或直流 24‑90 V，150 V CAT III
功耗	最大 4.5 VA / 2 W
MID + 认证测量设备技术参数
项目	参数
电压互感器适用范围	3×57.7/100 V … 3×289/500 V
频率范围	‑
参考频率	‑
脉冲输出	10000 脉冲 /kWh²）
电磁兼容性等级	E2（MID 2014/32/EU）
机械兼容性	M1（MID 2014/32/EU）
接线制式	1P2W、3P3W、3P4W
功能性能参数
功能	符号	精度等级	测量范围	显示范围
总有功功率	P	0.5⁵）（IEC 61557‑12）	0 W～12.6 kW	0 W～999 GW*
总无功功率	QA,Qv	1（IEC 61557‑12）	0 var～16.6 kvar	0 var～999 Gvar*
总视在功率	SA,Sv	0.5⁵）（IEC 61557‑12）	0 VA～12.6 kVA	0 VA～999 GVA*
总有功电能	Ea	0.2⁵）(IEC 61557‑12) 0.2S⁵）(IEC 62053‑22) 0.2⁶）(ANSI C12.20)	0 Wh～999 GWh	0 Wh～999 GWh*
总无功电能	ErA,ErV	1（IEC 61557‑12）	0 varh～999 Gvarh	0 varh～999 Gvarh*
总视在电能	EapA,EapV	0.5⁵）（IEC 61557‑12）	0 VAh～999 GVAh	0 VAh～999 GVAh*
频率	f	0.05（IEC 61557‑12）	45 Hz～65 Hz	45.00 Hz～65.00 Hz
相电流	I	0.2（IEC 61557‑12）	0 A 有效值～7 A 有效值	0 A～999 kA
中性线电流（计算值）	INc	1.0（IEC 61557‑12）	0.03 A～25 A	0.03 A～999 kA
相‑中性电压	U L‑N	0.2（IEC 61557‑12）	10 V 有效值～600 V 有效值	0 V～999 kV
线‑线电压	U L‑L	0.2（IEC 61557‑12）	18 V 有效值～1040 V 有效值	0 V～999 kV
功率因数	PFA,PFV	0.5（IEC 61557‑12）	0.00～1.00	0.00～1.00
短时闪变、长时闪变	Pst,Plt	‑	‑	‑
电压暂降（相‑中性）	Udip	‑	‑	‑
电压暂升（相‑中性）	Uswl	‑	‑	‑
瞬态过电压	Utr	‑	‑	‑
电压中断	Uint	‑	‑	‑
电压不平衡度（相‑中性）¹）	Unba	‑	‑	‑
电压不平衡度（相‑中性）²）	Unb	‑	‑	‑
电压谐波	Uh	1 级（IEC 61000‑4‑7）	1‑40 次	0 V～999 kV
电压总谐波畸变率 ³）	THDu	1.0（IEC 61557‑12）	0%～999%	0%～999%
电压总谐波畸变率‑R⁴）	THD‑Ru	‑	‑	‑
电流谐波	Ih	1 级（IEC 61000‑4‑7）	1‑40 次	0 A～999 kA
电流总谐波畸变率 ³）	THDi	1.0（IEC 61557‑12）	0%～999%	0%～999%
电流总谐波畸变率‑R⁴）	THD‑Ri	‑	‑	‑
电网信号电压	MSV	‑	‑	‑
