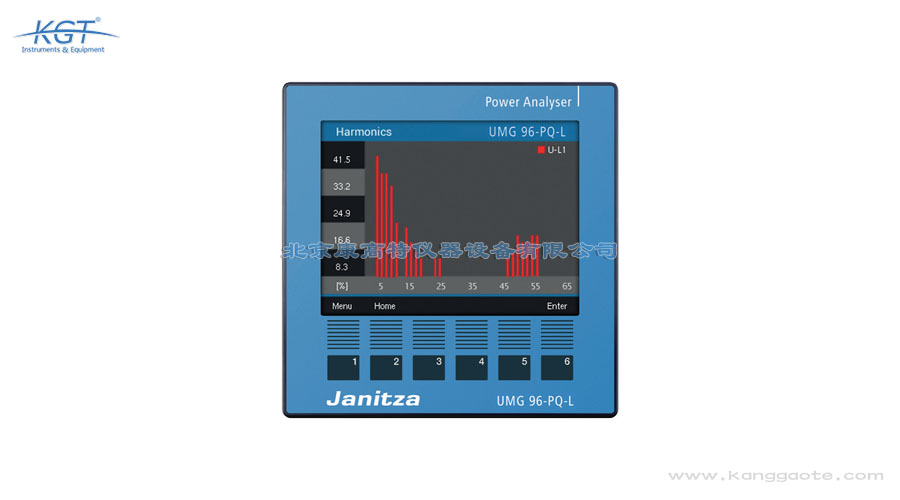

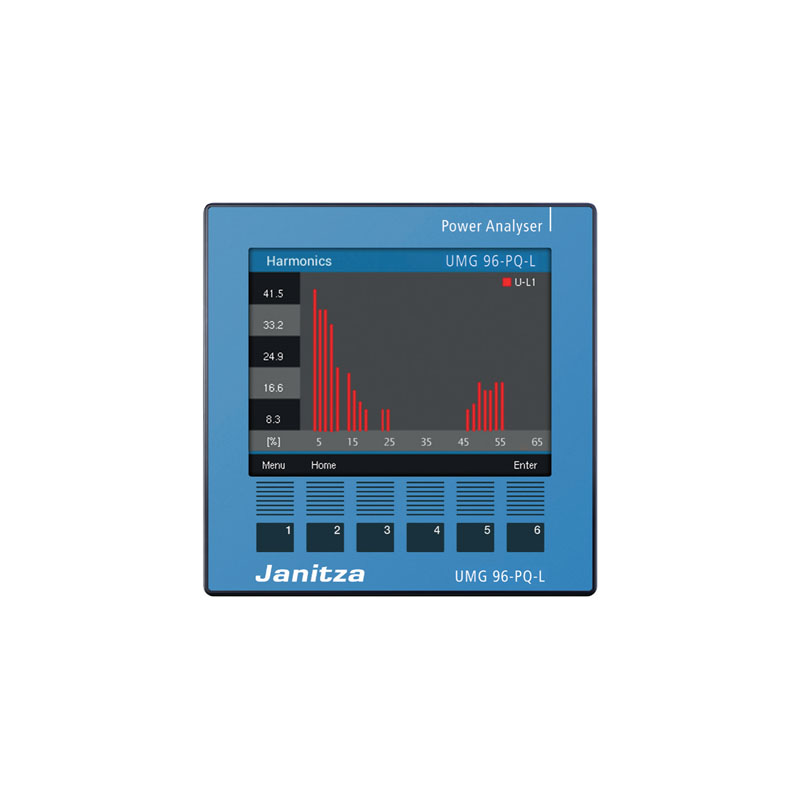

德国Janitza UMG 96‑PQ‑L电能质量分析仪

品牌：德国Janitza
分类：电能质量分析
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：
产品文档：

联系方式：010-68460051
Tel：13520131150

立即询价

德国Janitza UMG 96‑PQ‑L电能质量分析仪是 Janitza 嵌入式电能质量分析仪，面板 96×96mm 安装，支持交直流供电，可测量电压电流、功率电能及 1‑65 次谐波。现在热卖中，如需购买，可通过客服热线联系我们!

德国Janitza UMG 96‑PQ‑L电能质量分析仪产品简介
UMG 96‑PQ‑L 是 Janitza 嵌入式电能质量分析仪，面板 96×96mm 安装，支持交直流供电，可测量电压电流、功率电能及 1‑65 次谐波。可选 S 级授权实现 IEC61000‑4‑30 *电能质量监测，具备 RS‑485、数字 I/O 与模拟输出，数据存储 64MB，适配 TN/TT/IT 多种电网。

产品特点
96×96mm 盘面开孔安装，支持 IT 不接地三相系统测量
可测 1‑65次谐波，可选S级功能监测闪变、不平衡度等
集成 RS‑485 Modbus、数字输入输出、模拟输出接口
64MB本地存储，电压电流测量精度高，满足 IEC 电能质量标准

应用场景
适用于工厂配电室、数据中心、楼宇配电等场合，可监测电网谐波、闪变、电压扰动问题，用于电能计量、电能质量故障排查。也可用于光伏、变频器等非线性负载前端，及时捕捉电能异常，对接自动化系统，实现配电系统能效与电能质量的综合管控。

德国Janitza UMG 96‑PQ‑L电能质量分析仪技术参数

通用参数
项目	参数
净重（带插拔接线端子）	约 250 g（0.55 磅）
包装重量（含附件）	约 500 g（1.1 磅）
电池	锂锰电池 CR2032，3 V（通过 UL 1642 认证）
数据存储器	64 MB
背光使用寿命	40000 小时（此时间后背光亮度衰减至约 50%）
抗冲击等级	IK07，依据 IEC 62262
运输与存储
以下参数适用于使用原厂包装运输、存储的设备。
项目	参数
自由跌落	1 m（39.37 英寸）
温度	‑25 ℃（‑13 ℉）~ +70 ℃（158 ℉）
相对空气湿度（无凝露）	0 ~ 90% RH
设备应安装在防护良好、固定的场所。防护等级 II，依据 IEC 60536（VDE 0106 第 1 部分）。
项目	参数
额定工作温度范围	‑10 ℃（14 ℉）… +55 ℃（131 ℉）
相对空气湿度（无凝露）	0 ~ 75% RH
工作海拔	0 ~ 2000 m（6562 英尺）海拔高度
污染等级	2
安装方向	任意方向
通风	无需强制通风
防尘防水防护
‑ 设备正面	IP40，依据 EN60529
‑ 设备背面	IP20，依据 EN60529
‑ 正面加装密封垫圈	IP54，依据 EN60529
电磁环境等级	E2 级（MID 2014/32/EU）
机械环境等级	M1 级（MID 2014/32/EU）
供电电压
230V 版本	标称范围	交流 90 V‑277 V（50/60 Hz）或直流 90 V‑250 V，300 V CATIII
	功耗	最大 4.5 VA / 2 W
24V 版本	标称范围	交流 24 V‑90 V（50/60Hz）或直流 24 V‑90 V，150 V CATIII
功耗	最大 4.5 VA / 2 W
工作允许范围	标称电压的 ±10%
内置不可更换保险丝	T1A / 250 V 直流 / 277 V 交流，依据 IEC 60127
线路保护推荐过流保护器件（UL 认证）	230V 版本：6‑16 A（B 特性）24V 版本：1‑6 A（B 特性）
4 — UMG 96‑PQ‑L 技术数据表・02/2023
电压测量
项目	参数
三相四线系统	额定电压最高 417 V /720 V（±10%）依据 IEC；347 V /600 V（±10%）依据 UL
三相三线系统	额定电压最高 600 V（+10%）
单相两线系统	额定电压最高 480 V（±10%）
过电压类别	600 V CAT III，300 V CAT IV
额定冲击耐压	6 kV
电压测量回路保护	B 特性 1‑10 A（具备 IEC/UL 认证）
L‑N 测量范围	0¹）~600 V 有效值（最大过电压 800 V 有效值）
L‑L 测量范围	0¹）~1040 V 有效值（最大过电压 1350 V 有效值）
分辨率	0.01 V
波峰系数	2.45（相对于测量量程）
输入阻抗	3 MΩ / 每相
功耗	约 0.1 VA
采样频率	13.67 kHz
IT 电网版本采样频率	13.98 kHz
基波频率‑分辨率	45 Hz ~65 Hz，0.01 Hz
傅里叶分析	1‑65 次谐波
¹）仅当电压测量输入端 V1：四线制测量 L1‑N 电压大于 20V 有效值；三线制测量 L1‑L2 电压大于 34V 有效值时，设备才输出测量值。
电流测量
项目	参数
额定电流	5 A
测量量程	0.005 ~6 A 有效值
波峰系数	2（相对于 6 A 有效值）
过电压类别	300 V CAT II
额定冲击耐压	2 kV
功耗	约 0.2 VA（内阻 Ri=5 mΩ）
1 秒短时过载	60 A（正弦波）
分辨率	0.1 mA（显示屏显示 0.01 A）
采样频率	13.67 kHz
IT 电网版本采样频率	13.98 kHz
傅里叶分析	1‑65 次谐波
功能性能参数
功能	符号	精度等级	测量量程	显示量程
总有功功率	P	0.5¹)（IEC61557‑12）	0 W ~12.6 kW	0 W ~999 GW *
总无功功率	QA, Qv	1（IEC61557‑12）	0 var ~16.6 kvar	0 var ~999 Gvar *
总视在功率	SA, Sv	0.5¹)（IEC61557‑12）	0 VA ~12.6 kVA	0 VA ~999 GVA *
总有功电能	Ea	0.2¹)（IEC61557‑12）0.2S¹)（IEC62053‑22）0.2（ANSI C12.20）	0 Wh ~999 GWh	0 Wh ~999 GWh *
总无功电能	ErA, ErV	1（IEC61557‑12）	0 varh ~999 Gvarh	0 varh ~999 Gvarh *
总视在电能	EapA, EapV	0.5¹)（IEC61557‑12）	0 VAh ~999 GVAh	0 VAh ~999 GVAh *
频率	f	0.05（IEC61557‑12）	42.5 Hz ~69 Hz	42.50 Hz ~69.00 Hz
相电流	I	0.2（IEC61557‑12）	0 Arms ~7 Arms	0 A ~999 kA
中性线电流（计算值）	INc	1.0（IEC61557‑12）	0.03 A ~25 A	0.03 A ~999 kA
相‑中性电压	U L‑N	0.2（IEC61557‑12）	10 Vrms ~600 Vrms	0 V ~999 kV
线‑线电压	U L‑L	0.2（IEC61557‑12）	18 Vrms ~1040 Vrms	0 V ~999 kV
功率因数	PFA, PFV	0.5（IEC61557‑12）	0.00 ~1.00	0.00 ~1.00
瞬态过电压	Utr	‑	‑	‑
电压谐波	Uh	1 级（IEC61000‑4‑7）	1 ~65 次	0 V ~999 kV
电压总谐波畸变率 THDu²）	THDu	1.0（IEC61557‑12）	0% ~999%	0% ~999%
电压总谐波畸变 THD‑Ru³）	THD‑Ru	‑	‑	‑
电流谐波	Ih	1 级（IEC61000‑4‑7）	1 ~65 次	0 A ~999 kA
电流总谐波畸变率 THDi²）	THDi	1.0（IEC61557‑12）	0% ~999%	0% ~999%
电流总谐波畸变 THD‑Ri³）	THD‑Ri	‑	‑	‑
事件记录精度		‑	‑	‑
短时闪变、长时闪变	Pst, Plt	1 级（IEC61000‑4‑15）	0.4 Pst ...10.0 Pst	0 ~10
