德国Janitza UMG96RM‑P/CBM 是多功能电能质量分析仪，采用 96 方形盘面安装，可采集三相电压、电流、功率、电能、谐波等电能质量参数。现在热卖中，如需购买，可通过客服热线联系我们!

德国Janitza UMG96RM‑P电能质量分析仪产品简介

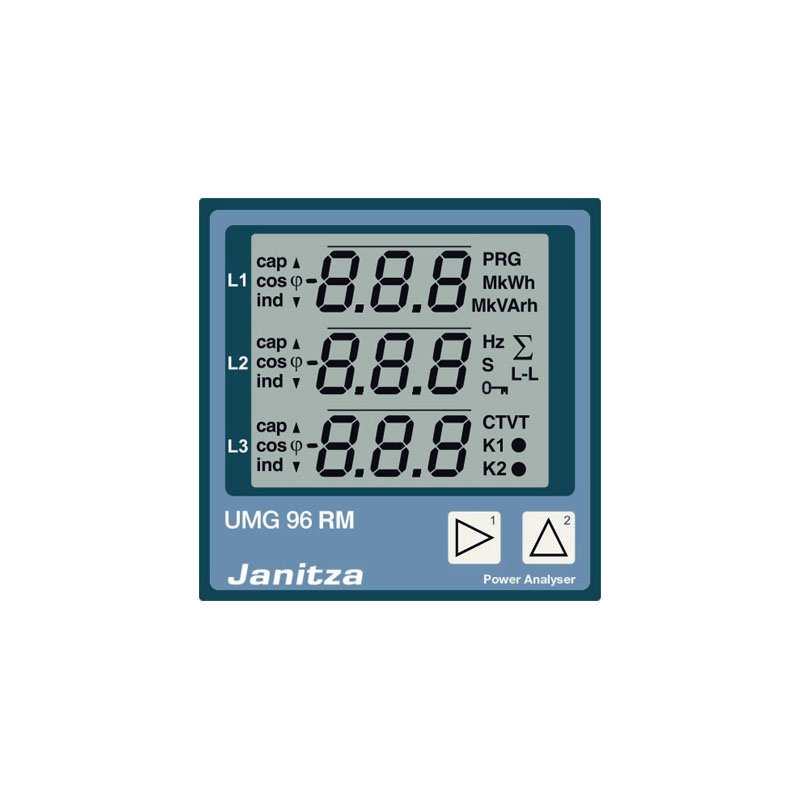

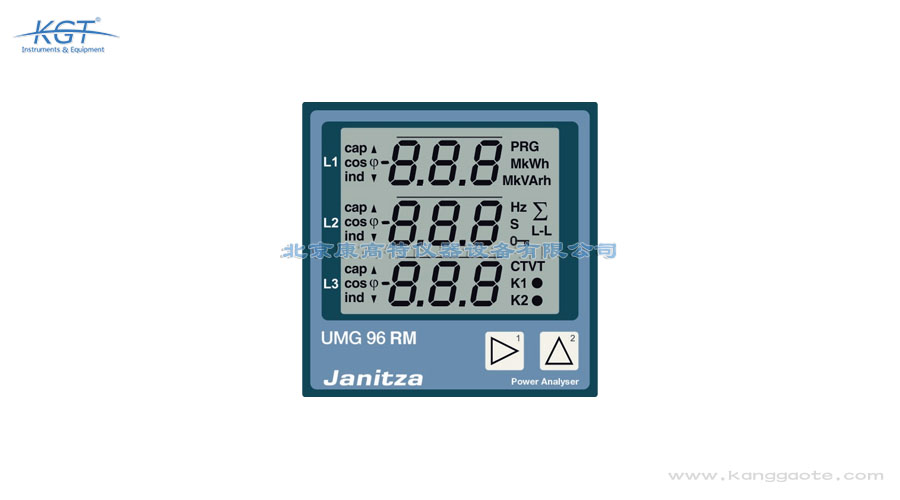

UMG96RM‑P/CBM 是 Janitza 雅尼察多功能电力分析仪，采用 96 方形盘面安装，可采集三相电压、电流、功率、电能、谐波等电能质量参数。具备 RS485、USB 通讯，P 型号额外支持 Profibus‑DP。测量精度高，带有数字输入输出接口，适配 4/3 线制配电系统，适合固定柜内安装，实现配电回路能耗监测与电能质量分析。

产品特点
支持三相三线 / 四线测量，*可测 2.5kHz 谐波，满足电能质量监测
高精度计量，有功精度 0.5S 级，带 6 路数字输出、4 路数字输入
多通讯接口：RS485‑Modbus、USB，UMG96RM‑P 支持 Profibus‑DP
96mm盘面嵌入式安装，LCD 三行同步显示三相电参量
宽工作电压，具备过压保护，适配 IT 不接地配电系统

应用场景
该设备广泛用于工厂低压配电柜、数据中心、楼宇配电、工业机电成套项目。可对变压器、重要馈线回路做能耗统计、功率因数监视、谐波畸变监测。适用于智能制造产线、院、商业综合体等场所，完成配电数据采集，对接上位监控系统，实现能效管理与电能质量故障预判。

德国Janitza UMG96RM‑P电能质量分析仪技术参数

通用参数
项目	参数
净重（带配套连接器）	约 358g
包装重量（含附件）	约 790g
电池	CR2032 3V 锂电池（符合 UL 1642 认证）
背光使用寿命	40000h（到期后背光亮度衰减约 50%）
运输与存储
本部分适用于使用原厂包装运输、存储的设备。
项目	参数
自由跌落高度	1m
温度范围	K55（‑25℃ ~ +70℃）
相对湿度	0‑90%RH
运行环境条件
UMG 96RM‑CBM/‑P 适用于防护型固定安装场所。防护等级 II，符合 IEC 60563（VDE 0106 第 1 部分）。
项目	参数
额定工作温度范围	K55（‑10℃ ~ +55℃）
相对湿度	0‑75%RH
工作海拔	0‑2000m（海拔高度）
污染等级	2
安装姿态	垂直安装
通风要求	无需强制通风
异物及防水防护‑前面板‑背面板‑前面板（配密封圈）	IP40（EN60529）IP20（EN60529）IP54（EN60529）
供电电源
230V 选型
额定电压范围	90V‑277V（50/60Hz 交流）或直流 90V‑250V；300V CATIII
功耗	UMG 96RM‑P：最大 7.5VA / 4W UMG 96RM‑CBM：6VA / 3W
24V 选型
额定电压范围	24V‑90V 交流 / 直流；150V CATIII
功耗	UMG 96RM‑P：最大 6.5VA / 5W UMG 96RM‑CBM：5VA / 3W
项目	参数
工作允许范围	额定值的 ±10%
内置不可更换保险丝	T1A / 250V/277V，符合 IEC 60127
线路保护推荐过流保护器件（UL 认证）	230V 版本：6‑16A 24V 版本：1‑6A（B 特性）
同一断路器下最大可接入设备数量推荐
230V 版本：B6A 断路器：最多 4 台；B16A 断路器：最多 11 台
24V 版本：B6A 断路器：最多 3 台；B16A 断路器：最多 9 台
供电端子接线能力
每个接线点仅允许接一根导线！
项目	参数
单芯、多股、细绞合导线	0.2‑2.5mm²，AWG26‑12
针式端子、带冷压端头导线	0.2‑2.5mm²
拧紧扭矩	0.4‑0.5N·m
剥线长度	7mm
数字输出（6 路半导体继电器输出，无短路保护）
项目	参数
开关电压	最大交流 33V，直流 60V
开关电流	最大有效值 50mA（交 / 直流）
响应时间	10/12 个周期 +10ms *
脉冲输出（电能脉冲）	最高 50Hz
* 50Hz 条件下响应时间示例：200ms+10ms = 210ms
数字输入（可选 4 路，半导体继电器，无短路防护）
项目	参数
最大计数频率	20Hz
输入有效电平	18V‑28V 直流（典型 4mA）
输入无效电平	0‑5V 直流，电流小于 0.5mA
数字输入 / 输出线缆长度
线缆长度	线缆类型
≤30m	非屏蔽线缆
＞30m	屏蔽线缆
数字输入输出端子接线能力
项目	参数
硬导线 / 软导线	0.14‑1.5mm²，AWG28‑16
不带塑料护套冷压端头软导线	0.20‑1.5mm²
带塑料护套冷压端头软导线	0.20‑1.5mm²
拧紧扭矩	0.20‑0.25N·m
剥线长度	7mm
RS485‑Modbus RTU 从站	波特率：9.6k、19.2k、38.4k、57.6k、115.2kbps
剥线长度	7mm
USB 接口（B 型母座）	USB2.0，最高传输速率 921.6kbps
Profibus（仅 UMG96RM‑P）‑Profibus DP/V0‑D‑Sub9 针接口	波特率 9.6kbps~12Mbps
RS485 端子接线能力
项目	参数
单芯、多股、细绞合导线	0.20‑1.5mm²
针式端子、冷压端头导线	0.20‑1.5mm²
拧紧扭矩	0.20‑0.25N·m
剥线长度	7mm
电压测量
项目	参数
三相 4 线系统额定电压上限	277V/480V（±10%）
三相 3 线不接地 IT 系统额定电压上限	IT 480V（±10%）
过电压类别	300V CAT III
额定冲击耐压	4kV
L‑N 测量量程	0¹‑300V 有效值（最大过压 520V 有效值）
L‑L 测量量程	0¹‑520V 有效值（最大过压 900V 有效值）
分辨率	0.01V
波峰因数	2.45（相对于测量量程）
每相输入阻抗	3MΩ
功耗	约 0.1VA
采样速率	50Hz 系统 21.33kHz；60Hz 系统 25.6kHz，每个测量通道
电网频率‑分辨率	45‑65Hz；0.01Hz
测量启动条件：4 线测量模式 V1 输入端 L1‑N 有效电压大于 20V；3 线测量模式 L1‑L2 有效电压大于 34V，设备方可进行测量。
电流测量
项目	参数
额定电流	5A
测量量程	0‑6A 有效值
波峰因数	1.98
分辨率	0.1mA（显示屏显示 0.01A）
过电压类别	300V CAT II
测量冲击耐压	2kV
功耗	约 0.2VA（内阻 Ri=5mΩ）
1 秒短时过载	120A（正弦波形）
采样频率	50Hz 系统 21.33kHz；60Hz 系统 25.6kHz，每个测量通道
电压、电流测量端子接线能力
每个接线点仅允许接一根导线！
	电流测量	电压测量
单芯、多股、细绞合导线	0.2‑2.5mm²，AWG26‑12	0.08‑4.0mm²，AWG28‑12
针式端子、冷压端头导线	0.2‑2.5mm²	0.2‑2.5mm²
拧紧扭矩	0.4‑0.5N·m	0.4‑0.5N·m
剥线长度	7mm	7mm
功能性能参数
功能	符号	精度等级	测量量程	显示量程
总有功功率	P	0.5⁵⁾（IEC61557‑12）	0‑5.4kW	0W‑999GW *
总无功功率	QA,Qv	1（IEC61557‑12）	0‑5.4kvar	0var‑999Gvar *
总视在功率	SA,Sv	0.5⁵⁾（IEC61557‑12）	0‑5.4kVA	0VA‑999GVA *
总有功电能	Ea	0.5⁵⁾、0.5S⁵⁾（IEC61557‑12 / IEC62053‑22）	0‑5.4kWh	0Wh‑999GWh *
总无功电能	ErA,ErV	1（IEC61557‑12）	0‑5.4kvarh	0varh‑999Gvarh *
总视在电能	EapA,EapV	0.5⁵⁾（IEC61557‑12）	0‑5.4kVAh	0VAh‑999GVAh *
频率	f	0.05（IEC61557‑12）	45‑65Hz	45.00‑65.00Hz
相电流	I	0.2（IEC61557‑12）	0‑6A 有效值	0A‑999kA
实测中性线电流 I4	IN	1（IEC61557‑12）	0‑6A 有效值	0A‑999kA
计算中性线电流	INc	1（IEC61557‑12）	0.03‑25A	0.03A‑999kA
相‑中性电压 UL‑N	UL‑N	0.2（IEC61557‑12）	10‑300V 有效值	0V‑999kV
线‑线电压 UL‑L	UL‑L	0.2（IEC61557‑12）	18‑520V 有效值	0V‑999kV
位移功率因数	PFA,PFV	0.5（IEC61557‑12）	0.00‑1.00	0.00‑1.00
短时、长时闪变	Pst,Plt	‑	‑	‑
电压暂降（L‑N）	Udip	‑	‑	‑
电压骤升（L‑N）	Uswl	‑	‑	‑
瞬态过电压	Utr	‑	‑	‑
电压中断	Uint	‑	‑	‑
电压不平衡度（L‑N）¹⁾	Unba	‑	‑	‑
电压不平衡度（L‑N）²⁾	Unb	‑	‑	‑
电压谐波	Uh	1 类（IEC61000‑4‑7）	最高 2.5kHz	0V‑999kV
电压总谐波畸变率 ³⁾	THDu	1.0（IEC61557‑12）	最高 2.5kHz	0%‑999%
电压总谐波畸变率‑R⁴⁾	THD‑Ru	‑	‑	‑
电流谐波	Ih	1 类（IEC61000‑4‑7）	最高 2.5kHz	0A‑999kA
电流总谐波畸变率 ³⁾	THDi	1.0（IEC61557‑12）	最高 2.5kHz	0%‑999%
电流总谐波畸变率‑R⁴⁾	THD‑Ri	‑	‑	‑
电网信号电压	MSV	‑	‑	‑
