斯洛文尼亚Iskra WM1电能质量分析仪

影响 WM1 计量准确性的首要因素是负荷电流在量程中的位置。规格给出最小电流 0.25A、过渡电流 0.5A、参考电流 5A 与最大电流 65A 四个分界点，轻载段与重载段的误差特性并不相同，长期运行在最小电流以下时相对误差会明显放大，选型时应让常见负荷落在过渡电流以上。启动电流为 20mA，低于此值的待机功耗不会被记录，评估超低待机设备时要意识到这一门槛。其次是电压偏差，虽然允许负百分之二十到正百分之十五，但偏离额定值会改变内部取样元件的工作点。再次是电网频率，五十与六十赫兹均可适应，但若现场存在大量变频类负荷，高频成分会叠加在基波之上。最后是环境因素，温湿度气候条件按 EN 62052-11 的室内条件给出，凝露与高温都会直接影响长期稳定性。此外，安装方向与通风条件也会影响散热效果，密集装表时应留出足够的对流空间；若同一回路中存在频繁启动的电动机或大容量开关电源，冲击电流造成的瞬时过载同样值得关注。

运行 WM1 时有几处细节容易被忽略。扭矩控制首当其冲，主回路的 M5 螺丝上限为 3.5Nm，选装模块的 M3 螺丝上限仅 0.6Nm，凭手感拧紧或用错螺丝刀，是配电箱内发热故障的常见诱因。导线截面积必须落在允许区间，主回路为 1.5mm² 到 16mm²，选装模块为 0.05mm² 到 1mm²，过细的导线在接近 65A 时会明显发热。电网电压虽允许负百分之二十到正百分之十五的偏差，但长期运行在边界上会加速表内元件老化。负荷电流长期超过 65A，或在参考电流附近集中接入大量非线性负荷时，应重新复核选型。表体自身的功耗也要纳入考虑，参考电流下小于 0.1VA、额定电压下小于 8VA。此外，施工结束务必扣好防护盖并施加铅封，避免后续被非授权改动。日常巡检时建议重点观察端子部位有无变色与异味，发现异常应立即停电复紧；铅封一旦破损应重新施封并做好记录，以保证计量数据的完整性与可追溯性。另外，表计属于室内使用的仪表，户外表箱或潮湿场所应另行加装防护，避免凝露侵入端子区造成绝缘下降，必要时配合除湿措施改善局部环境。

WM1 的计量性能按欧洲电能表系列标准执行。有功电能符合 EN 62053-21 的 1 级要求，在 EN 50470-3 体系下对应 B 级；无功电能符合 EN 62053-23 的 2 级要求，这两项决定了它在计费与内部核算中的可信程度。可选的脉冲输出模块遵循 EN 62053-31，同时覆盖 A 类与 B 类，输出为每瓦时一个脉冲、脉宽 32ms 正负 2ms，最大直流额定电压为 40V、最大开关电流为 40mA，与外部计数器或采集模块配合时不得超出这两项限值。环境与安全方面，室内有功电能表的标准温湿度气候条件遵循 EN 62052-11，安装位置应避免凝露与长时间日晒。若应用涉及法定结算，还可选配 MID 计量器具认证版本，以满足计量器具指令对型式批准的要求。需要特别说明的是，脉冲输出属于可选模块而非标准配置，订货时就应明确是否需要；若采用该模块做远程采集，还应核对采集侧的输入电路是否与之匹配，避免超出限定的电压与电流范围。需要注意的是，无功电能的等级低于有功电能，若现场的考核重点是无功或功率因数，应在方案阶段就明确这一差异，避免用同一套判据去衡量两类不同的量。

WM1 最典型的使用场合是公寓分户计量，一户一表直接装在楼层配电箱内，导轨安装与两个模数的宽度让密集布置成为可能，端子防护盖加铅封又能避免住户自行改动。小型工业场景中常用来监测单台设备的用电量，把脉冲输出接到能源管控系统或可编程逻辑控制器的计数端，就能得到按班次或按工序统计的能耗数据。商铺用电统计同样适用，双向计量版本还能适配装有小型分布式发电设备的用户，把上网电量与下网电量分别累计，用于自发自用电量的核对。由于可选双费率输入，配合外部时段控制可以实现峰谷分别记账。借助红外或串行通信接口，抄表人员不必逐户上门，能耗数据可直接汇总到管理平台，为后续节能改造提供依据。在公用事业侧，这类表计常被成批装在小区或园区的集中表箱内，借助串行总线把数十台设备串联到一台采集器，再由采集器统一上传，既降低了布线成本，也便于日后按户核对账单。

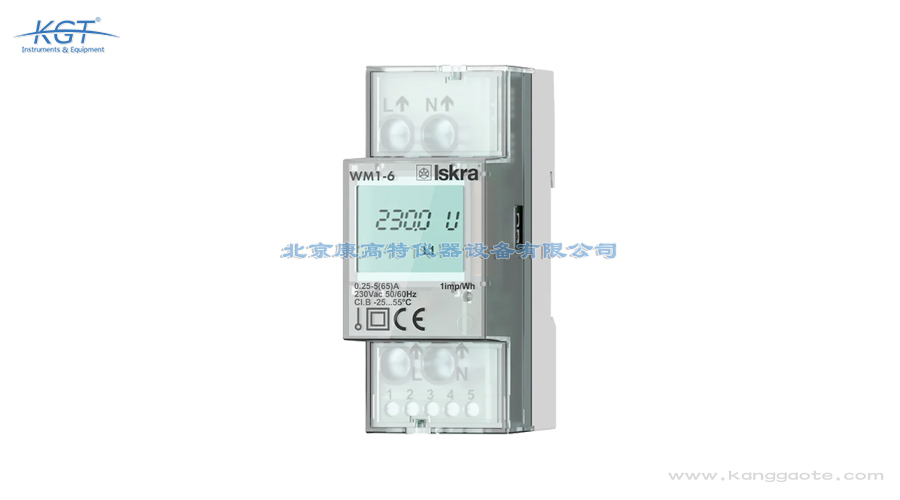

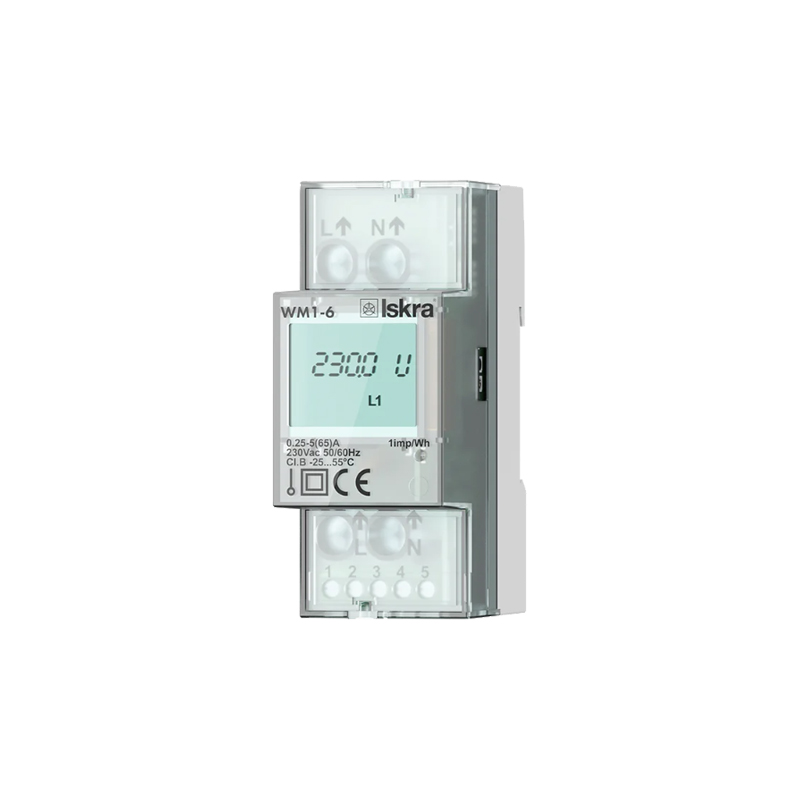

Iskra WM1 是一台单相两线制直入式电能表，直接串接在被测回路中完成电能计量，不需要外接电流互感器，主要服务于住宅、小型工业以及公用事业单相电网的用电统计。整机按 DIN EN 60715 标准导轨设计，宽度仅两个模数，可以直接卡入配电箱内的标准导轨，与主回路开关并排布置。表壳配有端子防护盖并支持铅封，能够防止非授权操作，这对需要计费凭证的场合十分关键。表体正面是一块八位液晶显示屏，数字高度为 4.52mm，旁边配一只红色脉冲指示灯，脉冲常数为每瓦时一个脉冲，灯常亮表示当前无负载。电流测量上限为 65A，参考电流为 5A，能够覆盖普通住户与小型商铺的全部负荷区间，同时适配五十赫兹与六十赫兹两种电网频率，还可选配脉冲输出、串行通信与双费率输入等模块，让同一台表既能就地读数，也能接入能源管控系统。由于整表按两线制单相回路设计，接线时相线与中性线的位置不可互换，装表前应核对进线方向，确认无误后再送电观察指示灯是否按负荷节奏闪烁。

现场读取与参数修改可以按两条路径进行。就地读取时直接观察八位液晶屏，按七加一位数格式显示的即为累计电能，红色指示灯按每瓦时一个脉冲闪烁，闪烁越快说明当前负荷越大，灯常亮则表示处于无负载状态。需要把数据送往外部系统时，可启用可选的脉冲输出，把触点接到计数设备；或启用 RS485 串行口，采用 MODBUS RTU 协议，波特率在 1200 到 19200 bit/s 之间选择，数据帧格式为八位数据位、无校验、两位停止位。若现场没有布设 RS485 线路，则可利用表体侧面的红外光口，配一只 WM-USB 适配器（宽度为一个模数）直接与计算机通信来修改设备参数，红外通道固定波特率为 19200 bit/s，设备地址固定为 33，无需另行设置地址即可建立连接。用串行总线组网时，同一回路上的多台表计需要通过通信参数加以区分，布线应采用双绞屏蔽线并做好单点接地，长距离传输时适当降低波特率，可以显著提升通信的成功率与稳定性。

处理 WM1 的数据时要先分清累计量与瞬时量。八位液晶屏给出的是累计电能，抄表时应与上一周期的读数相减，由于是直入式结构无需乘以互感器变比，所得差值就是本期的实际用电量。红色指示灯提供直观的负荷判断：每瓦时一个脉冲，闪烁频率越高说明瞬时功率越大，用秒表数出若干次闪烁所经历的时间，就能粗略反推出当前功率，灯常亮则表示回路处于无负载状态。若接入外部采集设备，脉冲输出同样按每瓦时一个脉冲折算，同时要遵守最大直流额定电压 40V、最大开关电流 40mA 的限值，否则会损坏输出级。双向计量版本会把上网与下网电量分别累计，做自发自用分析时，用发电侧累计量减去上网电量即可得到自用电量。对于需要按部门或产线分摊能耗的用户，建议给每台表计建立独立的台账，记录安装位置、初始读数与抄表周期，把人工读数与系统采集结果定期比对，可以及时发现接线或通信环节的异常。

WM1 的计量建立在高速采样加微处理器运算的架构之上。表内先对电网的电压与电流信号同步高速采样，把连续的交流量转换成离散序列，再由内置微处理器按电能定义完成乘法与累加，算出有功电能，同时推导其余电气参数，并驱动液晶屏、指示灯以及选装的通信与脉冲模块工作。由于采用直入式结构，电流直接流过表内的取样元件，参考电流下的自身功耗小于 0.1VA，额定电压下的功耗小于 8VA，这两项损耗都发生在表前，不会被计入用户侧电量。启动电流为 20mA，意味着极轻微的待机负荷也能被记录下来。整个过程不需要人工换算，八位液晶屏按七加一的位数格式循环显示累计值，红色指示灯则以每瓦时一个脉冲的节奏闪烁，肉眼即可大致判断当前负荷的大小。通信与费率等选装模块由同一只微处理器统一调度，因此加装模块并不会改变计量核心的工作方式，只是把运算结果以脉冲或数据帧的形式送出，维护时可以把计量部分与通信部分分开排查。

与需要外接互感器的间接式电能表相比，WM1 最大的优势在于直入式结构省去了二次回路，接线数量少、故障点少，也不需要为互感器变比和极性反复核对，配电箱内的占用空间随之下降。两个模数的宽度在同类直入式产品中相当紧凑，65A 的测量上限却能覆盖绝大多数住户与小型商铺的进线电流，不必为扩容预留更大的表位。计量性能方面，有功电能达到 1 级，等同于 EN 50470-3 中的 B 级，无功电能为 2 级，用于内部核算完全够用。通信方面同时保留红外与可选的 RS485 两条通道，现场既可以用适配器就地修改参数，也可以远距离组网集中采集。再加上端子可以铅封、可选 MID 计量器具认证，用于有结算要求的场合时更容易通过核查。从全生命周期看，直入式方案还省去了互感器的定期校验与更换环节，表计本身没有可动的机械部件，读数靠液晶屏循环显示，长期运行的稳定性与免维护性都优于传统的感应式表计。

部署 WM1 时先确认电网与负荷条件：额定电压为 230V，允许负百分之二十到正百分之十五的偏差，额定频率为五十或六十赫兹，负荷电流应落在 0.25A 到 65A 之间，长期超过上限会造成计量失准甚至损坏。随后按 DIN EN 60715 导轨把表体卡入配电箱，宽度占两个模数，注意与相邻断路器留出散热间隙。接线环节，主回路端子适用截面积为 1.5mm² 到 16mm² 的导线，最大可到 25mm²，螺丝规格为 M5，拧紧扭矩不得超过 3.5Nm，应使用 PZ2 螺丝刀；选装模块端子适用 0.05mm² 到 1mm² 的导线，最大 2.5mm²，螺丝为 M3，扭矩上限 0.6Nm。扭矩过小会造成接触电阻升高而发热，过大则可能压伤导线或端子，施工后应逐一复查。最后扣好端子防护盖并施加铅封，才算完成安装。若配电箱内空间紧张，应在装表前先规划好导线走向与弯折半径，避免硬折造成芯线损伤；多股软线建议加装冷压端子后再插入，防止细丝散落引起相邻端子间短路。送电后应先在无负荷状态下确认液晶屏显示正常、指示灯不闪，再逐步投入负载，观察脉冲节奏是否随负荷同步变化，确认一切正常后方可封闭表箱。
