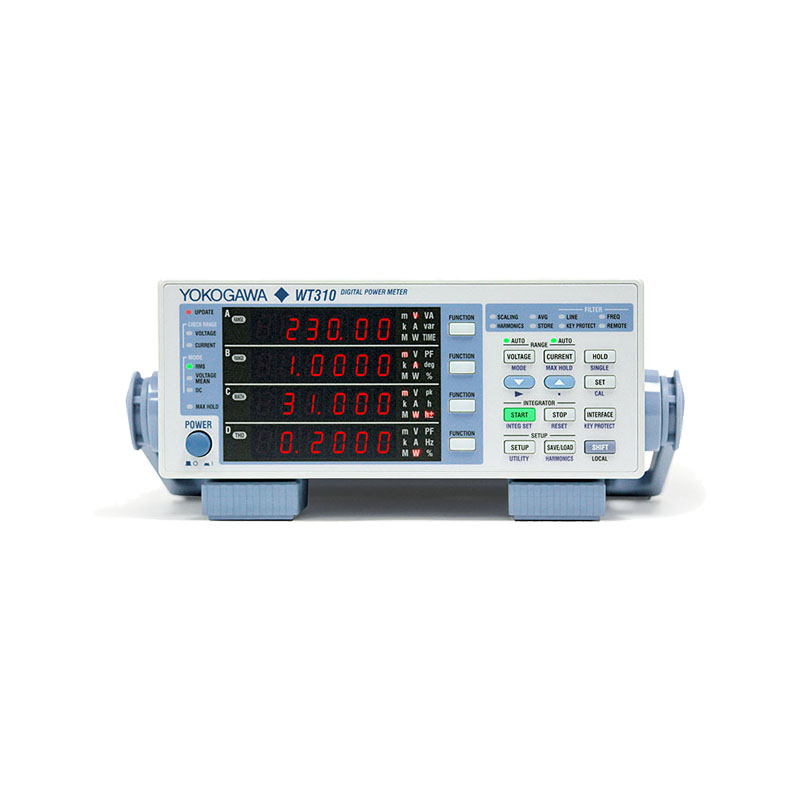

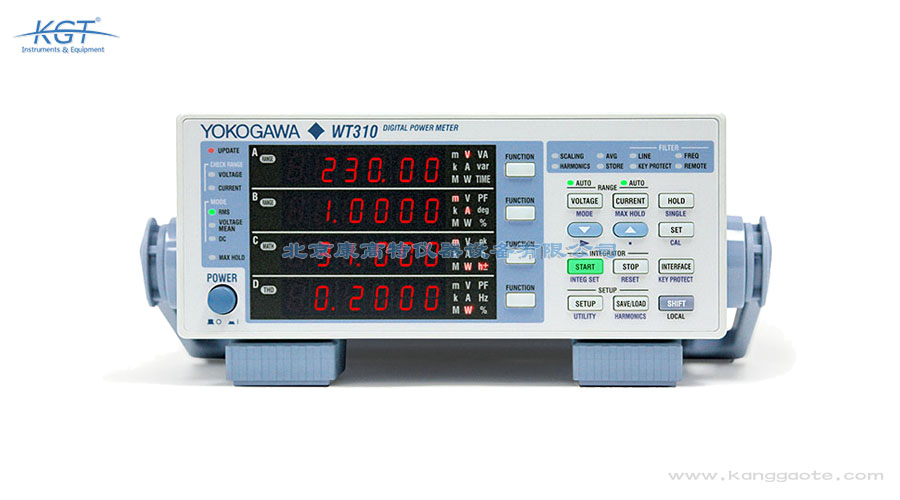

日本YOKOGAWA(横河) WT300电能质量分析仪

品牌：日本YOKOGAWA(横河)
分类：电能质量分析
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：
产品文档：

联系方式：010-68460051
Tel：13520131150

立即询价

日本YOKOGAWA(横河) WT300电能质量分析仪覆盖 DC~100kHz 带宽，基础精度读数 0.1%，支持 50μA~40A 交直流测量。现在热卖中，如需购买，可通过客服热线联系我们!

日本YOKOGAWA(横河) WT300电能质量分析仪产品简介
横河WT300系列覆盖 DC~100kHz 带宽，基础精度读数 0.1%，支持 50μA~40A 交直流测量。标配 USB，可选 GPIB、RS232、以太网，搭载 WTViewerFreePlus 软件，具备积分自动量程、谐波测量能力，可采集、存储功率数值、趋势与波形数据。

核心特点
积分模式支持自动量程，无需重复测试
多通道可选，*直测 40A 大电流
数据更新* 100ms，测量效率高
丰富通讯与 D/A 输出，适配自动化测试系统
可同步完成功率、谐波、THD 一体化测量

应用场景
适用于家电、办公设备待机功耗测试；工业电机效率与耐久性检测；UPS、IH 电磁炉特殊失真波形评测；汽车电池、DC 驱动装置充放电测试；电子产线 QA 检测。可执行长达万小时积分测量，满足 IEC62301 等国际标准测试需求。

日本YOKOGAWA(横河) WT300电能质量分析仪技术参数

项目	WT310HC	WT310/WT332/WT333	WT210/WT230
DC 功率测量精度	读数的 0.3%+ 量程的 0.2%	读数的 0.1%+ 量程的 0.2%	读数的 0.3%+ 量程的 0.2%
电流量程 (CF=3)	1/2/5/10/20/40[A]	5m/10m/20m/50m/100m/200m/ 0.5/1/2/5/10/20A0.5/1/2/5/10/20A	5m/10m/20m/50m/100m/200m/ 0.5/1/2/5/10/20A0.5/1/2/5/10/20A
直接输入	‑	‑	‑
外部电流输入	EX1: 2.5/5/10[V]EX2: 50m/100m/200m/500m/1/2V	EX1: 2.5/5/10[V]EX2: 50m/100m/200m/500m/1/2V	EX1: 2.5/5/10[V]EX2: 50m/100m/200mV
电压和电流的有效输入范围 (CF=3)	1% ~ 100%(仅限 40A 量程)	1% ~ 130%	1% ~ 130%
电压和电流的最大显示值 (CF=3)	1% ~ 110%(仅限 40A 量程)	1% ~ 140%	1% ~ 140%
功率因数的影响 (CF=3)	(功率读数)×[(功率读数误差 %)+ (功率量程误差 %)×(功率量程 / 视在功率指示值)+{tanØ×(PF=0 时的影响)%}]	(功率量程误差 %)×(功率量程 / 视在功率指示值)+ (功率读数)×[(功率读数误差 %)+{tanØ×(PF=0 时的影响)%}]	(功率读数)×[(功率读数误差 %)+ (功率量程误差 %)×(功率量程 / 视在功率指示值)+{tanØ×(PF=0 时的影响)%}]
同时测量 RMS 和电压 MEAN&DC	是	是	是
频率测量	是	是	是
显示项目数	4 项	4 项	4 项
采样率	约 100kS/s	约 100kS/s	约 50kS/s
谐波测量	是 (选件，/G5)	是 (选件，/G5)	是 (选件，/HRM)
设置 THD 运算的最大分析次数	是 (选件，1‑50 次)	是 (选件，1‑50 次)	否
积分模式下的自动量程	是	是	否
USB	标配	标配	否
RS‑232	是，GP‑IB 或 RS‑232	是，GP‑IB 或 RS‑232	是 (选件) GP‑IB 或 RS‑232C
GP‑IB	是，GP‑IB 或 RS‑232	是，GP‑IB 或 RS‑232	是 (选件) GP‑IB 或 RS‑232C
以太网	是 (选件)	是 (选件)	否
GP‑IB 是否符合 IEEE 标准	IEEE488.2	IEEE488.2	IEEE488.1 和 IEEE488.2
Viewer 软件 (设置 & 获取数据)	免费 (附带)	免费 (附带)	免费 (下载)
比较器功能	否	否	否
电压和电流精度
测试条件：温度 23±5°C，湿度 30‑75% RH，正弦波，峰值因数 3，共模电压 0V，比例 OFF，5 位显示，频率滤波器打开 (≤200Hz)，充分预热，零电平补偿或量程切换后，校准后 12 个月。 > 精度 = 读数误差 + 量程误差；f 单位 kHz。
频率	WT310/WT332/WT333 (电压 / 电流)	WT310HC (电压 / 外部传感器)	WT310HC (直接电流输入)
DC	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)
0.5Hz≤f<45Hz	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)
45Hz≤f≤66Hz	±(读数 0.1%+ 量程 0.1%)	±(读数 0.1%+ 量程 0.1%)	±(读数 0.1%+ 量程 0.1%)
66Hz	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)	±(读数 0.1%+ 量程 0.2%)
1kHz	±{读数 (0.07×f)% + 量程 0.3%}	±{读数 (0.07×f)% + 量程 0.3%}	±{读数 (0.13*f)% + 量程 0.5%}
10kHz	±[读数 0.04×(f‑10)% + 量程 0.3%]	±[读数 0.04×(f‑10)% + 量程 0.3%]	±[读数 0.04×(f‑10)% + 量程 0.5%]
20kHz	±[读数 0.04×(f‑10)% + 量程 0.3%]	‑	‑
一般规格
- 预热：约 30 分钟 - 工作环境：5~40℃，20‑80% RH 无凝露，海拔≤2000m，室内使用 - 存放：‑25~60℃，20‑80% RH 无凝露 - 电源：90‑264VAC，48‑63Hz；WT310 最大 50VA；WT330 最大 70VA - 外形尺寸 - WT310：213 (W)×88 (H)×379 (D) mm (不含凸出件) - WT332/WT333：213(W)×132(H)×379(D) mm - 重量：WT310 约 3kg；WT330 约 5kg - 参数备份：锂电池备份设置。
