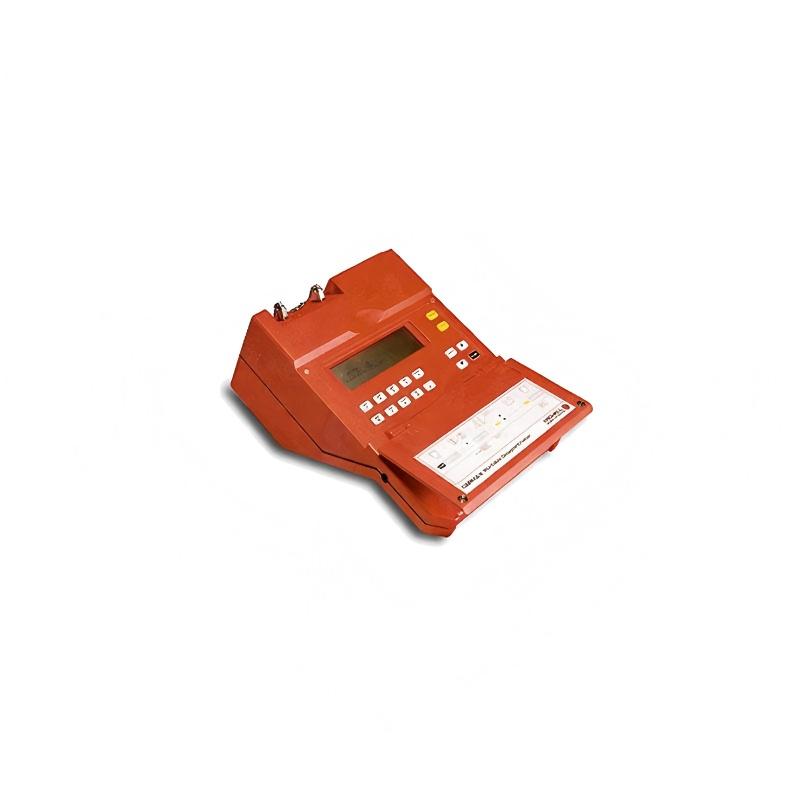

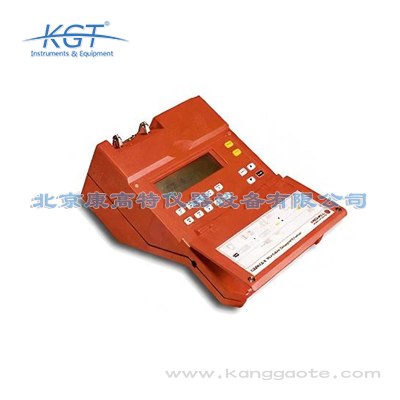

英国MICHELL Cermax IS本安型便携式露点仪

该设备核心技术参数如下：露点测量范围为-100℃~+20℃，测量精度在-60℃~+20℃区间为±1℃，-100℃~-60℃区间为±2℃；响应速度T90<10s（测量值从-20℃跳转至-60℃的稳定时间）；工作环境温度覆盖-20℃~+50℃，存储温度为-40℃~+70℃；采样流量适配范围为0.3L/min~1.2L/min，默认推荐流量为0.5L/min；本安防爆等级为Ex ia IIC T4 Ga，符合GB 3836系列防爆标准要求；设备防护等级为IP65，可适应户外雨天、扬尘等恶劣作业环境；整机重量为1.2kg，内置锂电池续航时间不低于12小时，可支持单日超过50个点位的现场巡检需求。

标准操作流程分为四个步骤：第一步是设备预热，开机后等待2min完成传感器自检与预热，若设备超过3个月未使用，需先用标准湿度气体进行零点校准，校准误差控制在±0.3℃以内方可使用；第二步是管路连接，采用聚四氟乙烯采样管连接设备采样口与SF6设备的采样阀，检查连接处无泄漏；第三步是采样检测，先打开采样阀吹扫管路30s，调整采样流量至0.8L/min左右，待读数稳定超过10s后记录露点值，同时记录环境温湿度、设备编号、检测时间等信息；第四步是收尾作业，关闭SF6设备采样阀，保持设备采样状态吹扫传感器腔室1min后关机，拆下采样管密封保存。全程需避免采样口直接暴露在高湿度环境中，防止传感器吸附过量水分影响后续检测精度。

该设备的检测精度完全满足省级电网GIS设备交接验收的要求，我国现行GB 50150《电气装置安装工程 电气设备交接试验标准》、DL/T 617《GIS设备运行规程》中明确规定，GIS设备交接验收时SF6气体露点测量误差需≤±2℃，而该设备的测量精度为±1℃，重复性≤0.5℃，测量范围覆盖-100℃~+20℃的全量程，可覆盖GIS设备气室干燥、充气、验收全流程的露点检测需求。其检测数据稳定性高，连续10次测量的偏差≤0.3℃，无需与其他设备比对即可直接作为验收合格的依据，适配省级电网基建、运维单位的数字化验收要求，可有效减少验收环节的重复检测工作量。

现场操作需严格遵循DL/T 506-2018规范要求，具体流程如下：首先开机预热30s，在设置界面选择SF6气体测量模式，确认前置过滤芯状态正常；其次将设备采样口与被测电力设备的检测接口通过专用聚四氟乙烯管路连接，先开启小流量对采样管路进行3min吹扫，排除管路内残留的环境水汽干扰；随后将采样流量调节至0.5L/min，等待测量数值稳定30s以上后读取并记录检测数据；检测完成后先断开与被测设备的连接，运行设备自带的自动吹扫程序1min，清空传感单元和管路内残留的被测气体后再关机。操作过程中需避开雨天、露天环境相对湿度大于90%的场景，防止传感单元进水影响性能。

首先该设备本安等级为Ex ia IIC T4 Ga，可在爆炸性气体环境1区、2区安全使用，开展SF6设备带电检测需遵循DL/T 639《六氟化硫电气设备运行、试验及检修人员安全防护导则》的相关要求：作业人员需佩戴SF6防护手套、防毒面具，作业点位于上风侧；采样流量需控制在0.5~1L/min范围内，避免SF6气体大量泄漏；检测前需对采样管路进行不少于30s的吹扫，避免管路残留水分影响检测结果；禁止在易燃易爆环境下开机更换电池，禁止在设备运行过程中拆解外壳；作业完成后需及时关闭设备采样阀，吹扫传感器腔室1min后再关机，确保设备使用安全。

该设备采用MICHELL专属的Cermax金属氧化物陶瓷电容式湿度传感技术，原理为传感器表面的多孔陶瓷薄膜会吸附环境中的水分子，导致薄膜介电常数发生变化，通过校准后的介电常数-露点对应关系输出精准露点值。传感器本身经过特殊抗腐蚀涂层处理，可耐受SF6分解产生的低氟化物、二氧化硫等腐蚀性物质，年漂移量≤0.5℃，正常使用情况下仅需每12个月校准一次即可保证精度。其T90响应时间≤10s，在电力现场无需长时间等待即可获得稳定读数，针对SF6气体的检测可靠性经过全球多个电力机构的长期验证，适合复杂现场环境下的快速检测作业。

该设备完全符合我国电力行业现行的SF6气体湿度检测标准要求，包括DL/T 506《六氟化硫电气设备中绝缘气体湿度测量方法》、DL/T 1464《六氟化硫电气设备气体湿度带电检测技术导则》，同时本安性能符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》的本安型设备规范。其核心测量参数为露点测量范围-100℃~+20℃，测量精度±1℃，重复性≤0.5℃，完全匹配电网运维、发电企业对SF6绝缘设备湿度检测的精度要求，可直接用于变电站SF6开关、GIS设备的日常巡检、故障排查等作业场景，检测数据可作为电力设备状态评估的有效依据。

该设备采用MICHELL专利陶瓷电容式湿度传感技术，核心原理是通过陶瓷基底上的多孔金属氧化物介质层吸附气体中的水分子，改变介质层的电容值，通过出厂校准的专用算法将电容值转换为对应露点温度。设备内置高精度温度、压力补偿模块，可自动修正不同环境压力、温度下的测量误差，露点测量范围覆盖-100℃~+20℃，全量程测量精度最高可达±1℃。设备采用本安型电路设计，所有电子元件均经过限流、限压保护，正常工作及规定故障状态下都不会产生足以引爆爆炸性气体的电火花或热效应，符合IECEx、ATEX国际本安防爆标准，可在高危气体环境下安全作业。

该露点仪核心技术参数如下：露点测量范围覆盖-100℃~+20℃，测量精度为±2℃，低湿环境下T90响应时间≤10s，工作环境温度范围为-20℃~+50℃，允许被测气体最高压力为1MPa，整机重量仅1.2kg，单次充电可持续工作8小时以上，可存储不少于10000条检测记录。其符合的行业标准包含：防爆性能符合GB 3836.1-2010、GB 3836.4-2010本安防爆标准，达到Ex ia IIC T4 Ga防爆等级；电力检测相关性能符合DL/T 506-2018《六氟化硫电气设备中绝缘气体湿度测量方法》、GB/T 15479-1995《工业自动化仪表绝缘电阻、绝缘强度要求和试验方法》的要求，各项性能指标均满足电力行业检测作业的技术规范。

该露点仪采用MICHELL专属的Cermax陶瓷金属氧化物电容式传感技术，核心传感单元为多孔氧化铝陶瓷结构，在氧化铝薄膜两侧制备金属电极形成平板电容结构。检测时，被测气体中的水分子可透过顶部多孔金电极渗透到氧化铝多孔层内部，氧化铝层的介电常数会随吸附水分子含量的变化发生线性改变，电容值的变化量通过内置算法转换为对应的露点温度值。设备内置自动温度补偿、压力补偿算法，可消除环境温度、被测气体压力波动带来的测量偏差，同时前端配置防尘、防油、防腐蚀过滤模块，可避免被测气体中的杂质污染传感层，保障低湿环境下的测量稳定性，适合电力设备低湿度绝缘气体的高精度检测需求。

该露点仪的测量数据可直接作为电力设备状态评估官方报告的有效依据，其测量精度、重复性、稳定性均符合DL/T 506、DL/T 423等电力行业标准的要求，测量结果具备计量溯源性，满足电网公司、电力监管部门等G端用户的合规性要求。设备自带数据自动存储功能，可存储不少于10000条带时间戳的检测记录，支持CSV格式数据导出，导出的数据可直接适配电力行业常用的设备运维管理系统、状态评估系统，无需额外进行数据校准转换，可直接用于定期检验报告、新建设备验收报告、设备故障排查报告的出具，同时也满足国有单位检测数据留存、台账管理的相关要求。

该设备是电力行业专用的气体湿度检测设备，核心应用场景包括：一是SF6绝缘电气设备的水分检测，覆盖GIS组合电器、SF6断路器、SF6电流/电压互感器、SF6绝缘变压器等设备的交接试验、预防性试验、日常巡检场景；二是氢冷发电机组的冷却氢气湿度检测，适用于机组日常运维、检修后验收场景；三是电力系统压缩空气系统、氮气吹扫系统的气源露点检测，保障气动机构、绝缘吹扫气源的质量合规；四是地下变电站、换流站等密闭作业空间的环境湿度检测。设备检测流程和精度完全符合DL/T 506《六氟化硫电气设备中绝缘气体湿度测量方法》等电力行业标准要求。
