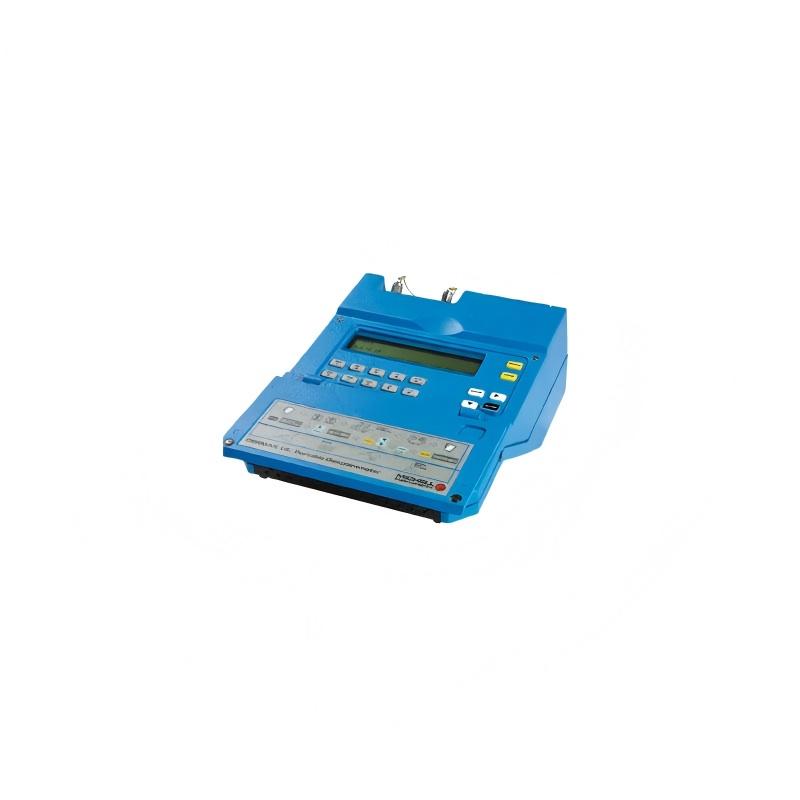

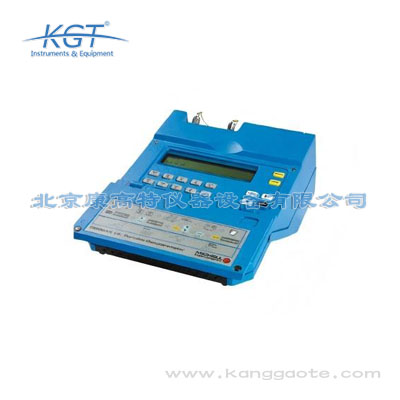

英国MICHELL Cermax 标准型便携式露点仪

该设备核心技术参数达到电力检测领域一级精度要求：露点测量范围为-100℃~+20℃，全量程测量精度±1℃，露点分辨率可达0.1℃，工作环境温度覆盖-20℃~+50℃，内置大容量锂电池单次续航可达12小时，设备净重仅1.2kg。高精度参数适配的检测场景包括：特高压GIS设备安装交接的湿度验收，要求检测偏差小于2℃的高要求项目；SF6气体新气的入厂质量核验，需精准判定气体湿度是否符合GB/T 12022的合格阈值；低温环境下的高海拔变电站巡检，普通露点仪易出现量程不足、精度漂移的场景，该设备均可稳定输出准确检测数据。

该设备是电力检测领域的专用专业仪器，核心参数覆盖-100℃~+20℃露点测量范围，测量精度达±0.2℃，完全适配电力系统多场景检测需求。典型应用场景包括：SF6气体绝缘开关（GIS）、SF6互感器、SF6断路器等气室的湿度巡检与预防性试验检测，变压器、电抗器等油浸式设备的绝缘油中溶解气体微量水分检测，压缩空气储能站、高压气动机构的气源湿度检测，以及新建变电站、换流站的设备竣工验收湿度检测。其测量指标完全符合DL/T 596《电力设备预防性试验规程》《六氟化硫电气设备气体湿度检测导则》等行业标准要求，可直接用于电力设备受潮判定、绝缘状态评估等工作场景，适配电网企业、发电企业、电力建设单位等多类B端、G端用户的检测需求。

该设备是电力领域专业湿度检测仪器，核心应用场景覆盖各类绝缘气体湿度检测环节：一是GIS、SF6断路器、互感器等SF6绝缘电力设备的安装交接试验、例行巡检、大修后湿度校验，可直接关联设备绝缘性能判定；二是充氮绝缘电力变压器、干式电抗器的内部气体湿度检测，防范绝缘部件受潮老化；三是电力储能系统、氢冷发电机组的冷却气体湿度监测，避免设备运行安全隐患。其核心参数适配电力现场需求，露点测量范围覆盖-100℃~+20℃，测量精度可达±1℃，完全满足不同电压等级电力设备的湿度检测阈值要求，可适配10kV~1000kV全电压等级电力设备的检测需求，是电力运维、检测环节的核心配套仪器。

标准操作流程分为四个环节：一是前期准备，确认设备电量充足，配备特氟龙取样管路，确认待检测设备的取样阀处于关闭状态，设备周边无明火、无强烈电磁干扰源；二是设备预热，长按开机键开机，设备自动进入预热状态，预热时长约2分钟，待屏幕显示预热完成后，设置检测流量为0.5L/min，先连接取样管路并开放进样口吹扫30s，排除管路内残留空气；三是正式检测，将取样管路连接至待检测设备的取样口，缓慢开启取样阀，待屏幕上的露点数值稳定10s以上后，记录检测数值，可一键保存至设备内置存储；四是收尾操作，关闭待检测设备的取样阀，取下取样管路，设备继续吹扫10s后关机，将设备放回干燥的存放环境即可。

该设备针对电力检测场景做了三类抗干扰优化：一是传感器层面配备专属钝化涂层，可耐受SF6分解产生的SO2、H2S、HF等腐蚀性气体侵蚀，不会出现普通陶瓷传感器被腐蚀后精度漂移的问题，长期在故障SF6设备检测场景下使用，精度保持率可达98%以上；二是电路层面做了全链路电磁屏蔽设计，符合GB/T 17626电磁兼容四级标准，可在500kV及以下电压等级的变电站带电设备附近稳定运行，不会出现普通露点仪受电磁干扰读数跳变的问题；三是内置温度补偿算法，可根据现场环境温度自动修正检测数值，避免户外高温、低温环境下的检测偏差，温度影响系数小于0.05℃/℃，远优于普通露点仪0.2℃/℃的水平。

该设备完全适配新能源发电领域的各类电力设备湿度检测需求：一是风电领域的塔筒内SF6环网柜、箱变的湿度检测，可在高湿度、高盐雾的沿海风电场稳定运行，防范绝缘设备受潮引发的风机停机故障；二是光伏电站的升压站GIS、逆变器的绝缘气体湿度检测，适配户外昼夜温差大的荒漠、高原光伏电站场景，不会出现低温下精度漂移的问题；三是电化学储能电站的消防气体、电池舱内环境湿度检测，可精准判定舱内湿度是否符合设备运行要求，防范电池受潮引发的热失控风险。其测量范围覆盖-100℃~+20℃，完全满足新能源领域各类低湿度、高湿度的检测需求，检测数据符合新能源电站的验收、运维相关技术规范要求。

该设备完全符合国内国际电力行业的相关检测标准，国内标准方面满足《DL/T 506 六氟化硫电气设备中气体管理和检测导则》《DL/T 1464 六氟化硫电气设备气体湿度检测方法》《Q/GDW 11399 六氟化硫气体湿度现场检测规范》等国网、南网通用技术规范，国际标准方面符合IEC 60480《六氟化硫电气设备中气体的使用和处理导则》要求，测量重复性≤0.5℃露点，检测数据可溯源至国家湿度计量基准，完全适配电网、发电集团、核电单位等国有主体的强制性检测项目要求，可直接作为设备验收、运行状态评估的有效检测依据。

使用该设备开展GIS气室露点检测需遵循规范操作流程以保证数据准确性：首先提前开机预热2分钟，待设备完成传感器自校准后再连接气路；选择与GIS采样口匹配的专用无渗漏气路接头，连接完成后先小开度开启采样阀门，吹扫气路30s排除管路内残留的外界空气；调节阀门开度将气路压力稳定在0.1MPa，流量控制在0.5L/min，待设备读数稳定30s以上后记录检测数据；检测完成后先关闭GIS采样阀门，再吹扫气路1分钟排除管路内残留的SF6气体后关机，取下气路接头并密封防尘。操作过程中需注意避开雨天、相对湿度大于90%的户外环境，避免外界水汽渗入气路导致测量数据偏高。

该设备支持多单位自动换算显示，可完全适配不同地区、不同主体的电力检测规范记录要求：目前支持的单位包括露点温度℃(td)、体积比ppm(v)、质量浓度g/m³、重量比ppm(w)四类常用湿度单位，可通过按键一键切换，无需人工换算，避免人为计算误差。其中ppm(v)单位适配国网、南网的SF6设备湿度记录规范，g/m³单位适配部分发电集团、核电企业的绝缘气体检测记录要求，露点温度单位适配国际标准的检测数据溯源场景。设备内置存储功能可同步保存不同单位的检测数据，最大可存储1000组检测记录，所有记录可通过数据接口导出为通用表格格式，方便后续的检测报告生成、数据溯源分析，无需额外的数据分析处理。

该设备采用Cermax陶瓷电容式湿度传感技术，核心原理是通过传感层陶瓷介质的水分子吸附量变化，引发电容值线性变化，最终换算为对应露点数值。相较于普通电阻式、冷镜式露点仪，该传感原理具备抗污染、响应速度快的优势，T90响应时间小于10s，可大幅缩短电力现场的检测时长。其传感器表面配备专属钝化涂层，可耐受SF6分解产生的SO2、H2S等腐蚀性气体侵蚀，适配电力SF6设备泄漏、故障后检测等特殊场景，同时设备整体防护等级达IP65，可在-20℃~+50℃的户外环境、高粉尘、小雨等恶劣现场稳定运行，无需额外做防护处理，适配复杂电力作业场景需求。

电力现场使用该设备需注意三类核心事项：一是取样环节需选用特氟龙材质的取样管路，避免管路吸附水分子造成检测结果偏低，接入设备取样口前需先以0.5L/min的流量吹扫管路30s以上，排除管路内残留的环境空气干扰；二是强电磁环境下需保持设备与110kV及以上高压带电体的距离大于1.5米，避免电磁干扰引发读数漂移，设备本身已通过GB/T 17626电磁兼容测试，常规变电站现场无需额外做电磁屏蔽；三是测量过程中需控制流量在0.3~0.8L/min范围内，流量过大易引发管路结露，流量过小会延长响应时间，检测结束后需将设备存放于干燥、无腐蚀性气体的环境中，避免传感器长期受潮影响性能。

该设备的便携式设计完全适配电力现场多点位、长距离巡检的需求：一是设备整体重量仅1.2kg，配备专属便携包，可单人随身携带，无需辅助搬运设备，适配变电站内多间隔、长距离移动检测的场景，大幅降低巡检人员的作业负担；二是内置12小时续航的大容量锂电池，无需外接电源即可满足全天巡检需求，适配户外无电源的偏远变电站、架空线路SF6设备的检测场景；三是操作逻辑极简，开机预热2分钟即可进入检测状态，无需复杂的参数设置，非专业人员经过简单培训即可完成操作，巡检过程中可一键保存检测数据，最大可存储1000组历史检测数据，无需人工手动记录，降低作业误差。
