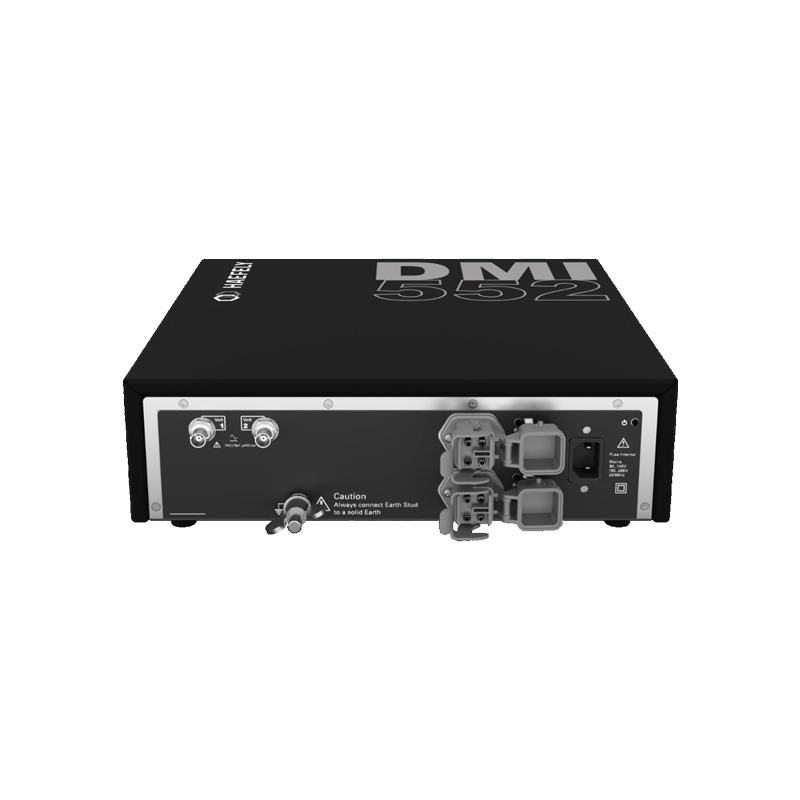

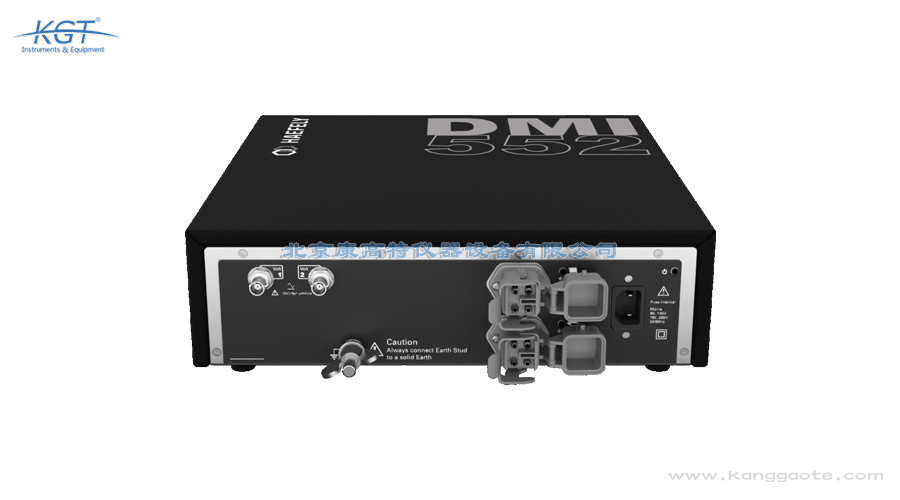

瑞士HAEFELY DMI552交直流数字测量仪

DMI552明确符合IEC 61083-3:2020高压试验标准，该标准规范了高压绝缘试验中对测量系统的精度与溯源性要求，因此设备可直接用于合规的耐压与击穿试验测量。其交流测量精度±0.1%±100微伏、直流±0.1%±1毫伏在全工作温度范围均满足，输入阻抗实测968千欧±0.1%，支持录入分压器分压比与分流器系数后直接以千伏或安培显示，符合标准对读数单位与不确定度的规定。绝缘耐压试验的合格与否依据峰值除以根号二电压同步记录，并存储击穿前最后一组测量值，这些功能正是IEC 61083-3对数字测量仪的典型要求，便于试验报告通过审核。实验室认可时，这一标准符合性是量值溯源的重要依据。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

操作步骤清晰：先把外置分压器或分流器接到DMI552的BNC电压输入，将光纤链路转换模块（哈丁转USB）经20米光纤连到主机，再接电脑运行CaMS软件；在软件录入分压比或分流系数，使读数以千伏或安培为单位；启动高压试验，DMI552以48.8千采样点每秒记录波形，屏幕显示示波器、FFT与数据记录仪曲线；试验中若发生闪络，设备自动标记闪络峰值与有效值并保存击穿前最后数据；试验结束在CaMS中调取数值表与波形截图，一键生成带截图的PDF报告。全程高压区经光纤隔离，操作人员在控制室安全监控。建议在升压前先用低压信号验证分压系数录入正确，避免整段试验数据系统性偏差。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

DMI552面向需要精确记录高压波形的试验。高压实验室对变压器、电缆、套管做绝缘耐压与击穿试验时，用它同步测量交直流电压电流并捕捉闪络瞬间；计量校准实验室借助其±0.1%测量精度（交流±0.1%±100微伏、直流±0.1%±1毫伏）做标准量值采集；现场高压检测中，光纤隔离让它能在带电环境旁安全部署。由于交直流一机通用、工作频率覆盖直流与10至600赫兹（含至20次谐波），它既能做工频耐压也能分析谐波与纹波。对需要留痕的试验，CaMS自动生成带波形截图的PDF报告，满足可追溯要求。在特高压与柔性直流等新型试验场景中，其宽频采集能力也具备良好适应性。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

DMI552依靠光纤隔离与高分辨率数字处理抵御干扰。采样单元与电脑之间采用哈丁接口光纤通信，高低压区域完全电气隔离，既阻断共模干扰又保护操作人员；光纤转换模块集成百兆以太网传数据、USB2.0供电，链路稳定。24位ADC配合48.8千采样点每秒采样，对微弱信号分辨力强，配合100毫秒至10秒可调的平均滤波，可平滑随机噪声。软件侧FFT频谱能识别并分析谐波与干扰频率成分，闪络检测在击穿瞬间精准锁定峰值，不被背景波动淹没。这些特性使它在变电站、高压试验室等强电磁现场仍能获得可信波形与量值。配合合理的分压器布线与屏蔽，测量结果可稳定满足IEC 61083-3的精度要求。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

高压实验室可将DMI552作为交直流高压测量的标准前端。其符合IEC 61083-3:2020且交流±0.1%±100微伏、直流±0.1%±1毫伏的精度，配合录入分压比后以千伏直读，适合建立可溯源的耐压测量能力。日常对电缆、套管、变压器做绝缘耐压时，用CaMS记录完整波形与闪络数据，自动生成带截图的PDF报告，形成规范档案。FFT与谐波分析还能诊断试验电源质量。由于光纤隔离、工作温度-20至55摄氏度、防护IP50，它可在现场与实验室间转场。定期用标准源核查分压系数与ADC线性，可长期维持测量一致性，支撑计量校准与科研试验。在多试品轮试的繁忙季节，模板化报告能显著提升出具效率。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

使用DMI552时应注意：输入经外置分压器或分流器接入，严禁直接施加高压到BNC端口，标称输入仅0至400伏峰值；录入的分压比或分流系数必须准确，否则千伏或安培读数会系统性偏差。光纤链路转换模块是高压隔离关键，严禁旁路或用普通电缆替代，保障控制室与高压区无电气连接。供电90至140伏或195至265伏交流、50/60赫兹、功耗25伏安，环境工作温度-20至55摄氏度、湿度5%至95%无凝露，防护IP50宜置于洁净处。平均滤波时长可在100毫秒至10秒选择，依信号平稳度设定。定期核查系数与校准，维持±0.1%精度。搬运时保护光纤接头，避免弯折过度导致通信中断影响试验连续性。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

瑞士HAEFELY（哈弗莱）DMI552交直流数字测量仪是专为高压绝缘、耐压及击穿试验设计的一机通用测量仪器，符合IEC 61083-3:2020高压试验标准。它内置24位高精度模数转换器，采样率48.8千采样点每秒，可对交流、直流高压试验中的电压与电流做精密测量、数据记录与波形可视化。设备通过光纤光电隔离实现高低压区完全电气隔离，操作人员在控制室经CaMS软件观察大字体读数。配套软件集成示波器波形、FFT频谱、数据记录仪与闪络检测，可自动识别击穿峰值、存储故障波形并批量生成PDF试验报告。机身342×315×86毫米、重6千克、防护IP50，适合高压实验室校准、耐压测试与现场检测。其数字化架构让试验数据从采集到报告全程可追溯。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

DMI552采用高速数字采样与光纤隔离架构。被测电压经外置分压器或电流经分流器送入2路50欧姆BNC输入（标称输入0至400伏峰值、输入阻抗968千欧±0.1%），由24位ADC以48.8千采样点每秒连续采集，最多记录50万点数据流。软件按录入的分压比或分流系数（安/伏）换算后以千伏或安培显示。交流模式可解算±峰值、±峰值除以根号二、基波有效值、平均值、波峰因数、电压上升率及1至20次谐波与THD；直流模式给出平均值、纹波、峰值等；并具备峰值保持，记录闪络峰值与闪络有效值。光纤链路把采样单元与控制室隔开，既隔离干扰又保障人身安全。这种全数字流程避免了传统模拟表头的读数误差与温漂。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

DMI552提供多维读数，应据试验类型选取。交流耐压中，绝缘合格判据通常取峰值除以根号二（即峰值电压除以√2）作为等效有效值，设备同步记录该值；同时可看基波有效值、平均值与波峰因数，波峰因数异常提示波形畸变。谐波视图给出1至20次幅值、相位与THD，用于评估电源质量。直流试验关注平均值、纹波与纹波频率。一旦发生闪络，峰值保持功能记录闪络峰值、闪络有效值与电压上升率，并保存击穿前最后一组测量值，据此可分析击穿电压水平与上升速率，是判断绝缘失效的重要依据，全部可截图嵌入PDF报告。对多次闪络，应比较各次峰值分散度，辅助判断绝缘缺陷的稳定性。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。

传统模拟高压表多只能读有效值或峰值，而DMI552是数字化全功能测量仪。它交直流一机通用，24位ADC与48.8千采样点每秒采样率可还原完整波形，不仅给±峰值、峰值除以根号二、基波有效值，还能做FFT频谱、谐波（1至20次）与THD分析，并自动捕捉闪络峰值与电压上升率。光纤光电隔离使控制室与高压区无电气连接，安全等级明显高于直连表计。配合CaMS软件，波形、数据记录与PDF报告一体化，而普通表需另配记录仪。精度上交流±0.1%±100微伏、直流±0.1%±1毫伏，且全工作温度满足，适合作为高标准测量与溯源前端。对需要出具带波形证据报告的合规试验，这种一体化能力尤为关键。该仪器精度高。光纤隔离安全。适合耐压试验。波形记录完整。适合高压实验室。报告生成方便。符合测试标准。交直流通用。抗干扰能力强。适合现场检测。数据便于追溯。闪络捕捉精准。适合计量校准。操作较为直观。提升试验效率。结果稳定可信。适配多种试品。安全防护到位。
