瑞士HAEFELY DMI553交直流数字测量仪

DMI553交直流数字测量仪的设计与判定符合IEC 61083-3:2020关于高压试验测量系统的相关要求，该标准规定了测量系统的性能与校准方法。仪器的交流测量精度为正负0.1%读数加100微伏、直流为正负0.1%读数加1毫伏，输入电压范围0至400伏峰值、基波频率覆盖10至600赫兹并可分析至20次谐波，这些指标均在标准框架内实现。为保证量值可靠，用户应使设备处于校准有效期内，并在软件中正确录入分压器或分流器的转换系数，使显示工程量可追溯。需要指出的是，标准符合性只是可靠工作的基础，现场仍应依据行业规范作业并定期送检，只有在校准有效期内且功能正常的仪表，其读数才可作为验收依据。定期对仪器进行期间核查，有助于及时发现性能漂移，保障耐压试验数据的科学性与公信力，这也是量值溯源落地的必要环节。用户在出具试验报告时，应引用对应的标准条款，以保证结论被监管机构与验收方认可，使现场测量真正服务于量值准确的目标，让高精度采集转化为可信的验收结论。

DMI553交直流数字测量仪基于高分辨率数字化测量原理工作。被测信号经分压器或分流器衰减后送入仪器的BNC电压输入接口，前端以标称1兆欧并联3皮法的高输入阻抗接收信号，由24位模数转换器以48.8千采样点每秒连续采样，并利用50万点的数据流存储深度完整记录波形。仪器内部按标准算法分别计算交流量与直流量：对交流给出基波有效值、峰值、峰值除以根号二等参数，并可分析至20次谐波；对直流给出平均值、纹波与峰值保持。软件可内置分压比或分流器系数，把测得的伏特值换算回千伏或安培等原始物理量，使读数直观对应现场真实量值。理解这一采集机理，有助于正确设置输入阻抗、频率范围与转换系数，使测得的参数既完整又真实，为后续按标准判读提供可靠的数据基础。在实际使用中，应保持与被试分压器一致的真实接线方式，因为任何改变都会反映在采集波形中。操作人员应认识到DMI553捕获的是当前工况下的真实瞬态，这正是它作为高压试验测量工具的价值所在，其数字化波形比模拟记录更便于存档与复核，也利于异地专家会诊与长期质量追踪，提升试验数据的可利用价值。

与普通万用表或通用示波器相比，DMI553交直流数字测量仪在高压试验场景下优势明显。万用表只能给出单一数值、难以同步记录波形与闪络事件，示波器虽能看波形却需手动换算且精度与隔离不足；而DMI553将高精度采集、参数计算与事件捕捉集成一体，交流测量精度达正负0.1%读数加100微伏、直流达正负0.1%读数加1毫伏，并自动计算峰值除以根号二等试验判定所需量。其光纤隔离彻底切断地环路，24位分辨率与50万点存储保障波形完整，配合CaMS软件直接输出千伏或安培工程量与PDF报告，远胜手动记录与分散仪器组合，使试验数据更完整、更可追溯，也显著降低人为读数误差带来的风险。选型与使用时还应考虑通道需求：标准配置提供两路50欧BNC电压输入，默认启用一路，必要时可扩展电流测量通道。若试验涉及长电缆或需更高分辨率，DMI553的24位转换与50万点存储已能覆盖绝大多数高压试验场景。对于承担计量比对或作为上级标准的实验室，其高分辨率与可追溯工程量更是必要配置。综合来看，DMI553以集成化能力满足常规验收与高精度测量双重需求，避免过度依赖多台分散仪器带来的协调与误差问题。

操作DMI553交直流数字测量仪需注意安全与接线。仪器虽经光纤隔离保护，但高压区采集前端仍处高电位，接线与拆线须在确认被试设备停电、放电并符合高压规程后进行。标准配置提供两路50欧BNC电压输入，默认启用一路，连接时应确保插头接触可靠、避免松动引入噪声；电流测量需外接分流器，该配件不在标准配置内。工作环境温度为负20至55摄氏度，存储温度负40至85摄氏度，应避免超出范围或凝露。供电为11伏锂离子充电电池、容量97.2瓦时，须用配套充电器并关注电量。操作人员应做好绝缘与监护，防止误入带电区域，做到既用好仪器又保护好自身，使试验工作安全可控。若发现显示异常、触发失效或读数长时间无变化，应停止使用并核查接线与量程。操作人员还应接受基本高压试验培训，理解耐压参数限值概念，做到既用好仪器又保护好自身，使试验工作安全可控。长期保管时应置于干燥通风处，避免潮湿与高温加速器件老化，并定期通电检查光纤链路与电池状态，确保设备随时处于可用状态，延长服役寿命。

DMI553测得的参数需结合试验类型解读。对交流耐压，基波有效值与峰值用于判定是否达到试验电压，峰值除以根号二是工频试验合格判定的关键参量；波峰系数与谐波分析可揭示波形畸变。对直流耐压，平均值与纹波反映电压质量，纹波过大会影响绝缘老化评估；峰值保持则记录过程中的最大瞬时值。闪络峰值保持量在击穿试验中尤为重要，它同步保存闪络峰值、闪络修正有效值与电压上升速率，是分析击穿机理与定位失效的直接依据。判读时应结合标准允差与历史数据，发现异常应检查分压器、接线或干扰因素后重测，将仪器记录作为启动进一步核查的依据而非孤立结论，保障高压试验量值可靠。操作人员面对异常波形应保持冷静，按预案处置。建议结合历史数据与相关标准要求确定判定阈值并定期复核，将仪器数据作为启动进一步核查的信号而非最终结论。对于持续超差或明显异常的测量值，应标记为重点关注对象，安排复查或返厂计量，避免带病运行，防患于未然，保障高压试验量值可靠与设备安全，切实守住绝缘诊断底线。

DMI553交直流数字测量仪通过硬件与架构双重抑制高压试验干扰。最关键是光纤隔离通讯，控制室与高压区之间以光纤传输数据，彻底切断地环路，消除共模干扰与地电位抬升对测量的影响，同时保障人员安全。在采集层面，24位高精度模数转换器配合50万点数据流存储，可完整保留波形细节，结合快速傅里叶变换分析各次谐波，帮助用户识别畸变与串扰来源；高输入阻抗与屏蔽线缆进一步降低外部耦合。实际试验中，应正确设置频率范围与滤波，在疑有干扰时复测比对，并确保高压侧接线牢固、远离强辐射源，使捕获的波形真实反映被试设备响应而非外界噪声。科学的判别流程能避免误判，使测量结果经得起后续复核。现场还应尽量避免在强辐射源附近布置非屏蔽线缆，并在异常时复测比对，必要时调整设置后重新评估，确保结论真实可靠。理解光纤隔离与高分辨率采集的作用机理，能帮助操作人员正确布置并合理解读DMI553给出的波形，使高压试验测量经得起后续复核与标准化验收，提升试验结论的说服力与公信力。

使用DMI553配合CaMS软件进行耐压试验测量的标准流程为：第一步，将仪器置于控制室，通过光纤适配器与高压区采集前端连接，利用光纤隔离保障安全；第二步，用BNC线缆把仪器电压输入接到分压器低压臂，并按分压比在CaMS软件中录入转换系数；第三步，开机并选择交流或直流测量模式，设置基波频率与所需参数显示项；第四步，施加试验电压，仪器实时显示有效值、峰值与峰值除以根号二等，并同步记录波形；第五步，若发生闪络，系统自动保存击穿前后一组测量值；第六步，在CaMS中调用模板生成报告并导出PDF。测量结束规范关机，整理光纤与线缆，登记试验台账。规范的接线与记录流程为数据有效性提供保障，也使每次试验结果可追溯。为获得可信数据，测量时应保持分压器与仪器处于稳定状态，避免在测量过程中改动接线，尤其在怀疑异常波形时应放慢并重复测量。每次任务结束后应在台账中登记测量位置与读数，便于后续趋势分析与溯源，使试验结果在需要时可作为可审查的记录支撑跨时段研判，提升整体数据管理质量与可追溯水平，方便后续质量追溯与责任界定。

DMI553交直流数字测量仪凭借高精度、电池供电与光纤隔离特性，广泛应用于高压实验室、现场耐压测试与计量校准。在变压器、套管、绝缘子、电缆等设备的型式与交接试验中，它承担工频与直流耐压的电压电流测量，并自动捕捉闪络事件；在户外变电站与工业现场，轻巧机身与锂电供电使其便于移动部署，完成就地耐压核查；在计量校准场景，高分辨率与可追溯工程量支持作为标准测量单元参与比对。得益于1.3公斤轻量、342乘315乘86毫米紧凑尺寸与长时电池，该仪器既适合固定试验大厅，也适合现场多点作业。将DMI553纳入高压试验量值体系，可显著提升测量的准确性与可追溯性，筑牢绝缘诊断的数据基础。对于不同行业用户，依据自身试验特征制定测量频次与记录要求，才能最大限度发挥该仪器的精度与隔离优势。把现场测量嵌入既有试验管理流程，可让波形采集从偶发动作变为常态能力，与固定标准装置形成多层次防线，筑牢高压试验数据可靠的基石，提升整体绝缘诊断水平与设备健康管控能力，让每一次测量都成为可靠的质量证据。

在高压设备绝缘试验、击穿试验以及现场耐压测试中，DMI553交直流数字测量仪是记录施加电压与电流的核心仪表。当对变压器、套管、电缆或绝缘子施加工频或直流耐压时，仪器通过分压器采集低压侧信号，实时显示交流有效值、峰值、峰值除以根号二，以及直流平均值、纹波等关键参数；若发生闪络或击穿，闪络捕捉功能会同步保存击穿前后的测量值与对应电压，为失效分析保留证据。由于采用电池供电与光纤隔离，操作人员可在控制室安全监控，特别适合高压试验大厅、户外变电站等供电与环境复杂的现场。试验结束后由CaMS软件导出带波形截图的报告，结合台账记录每次实测波形与参数，支撑型式试验与交接验收的结论判定。对于运行年限较长、经过多次检修的设备，建议在每轮状态评价中安排耐压试验与DMI553测量，以便及时发现绝缘特性缓慢劣化的隐患。相比将设备送外协实验室，就地测量能大幅缩短停电窗口，减少用户停电时间，也更利于建立同批次设备的波形退化档案，提升预防性维护水平与决策科学性，使绝缘状态可控可测。

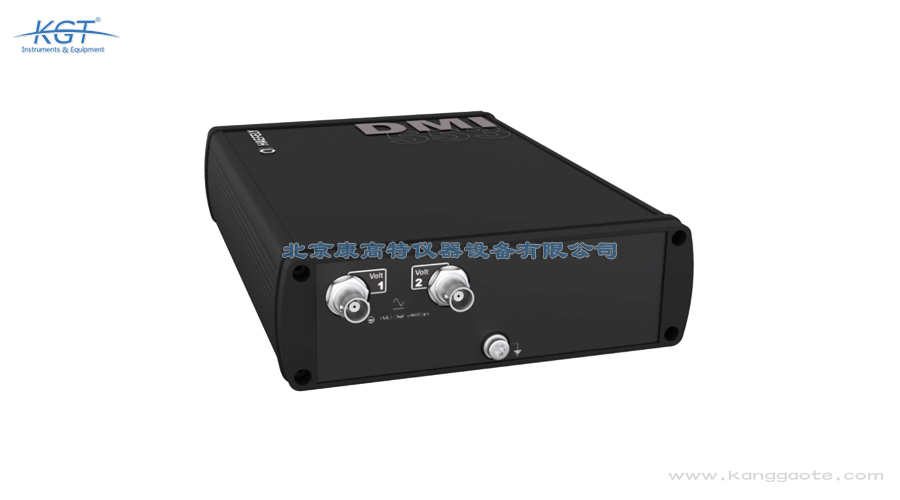

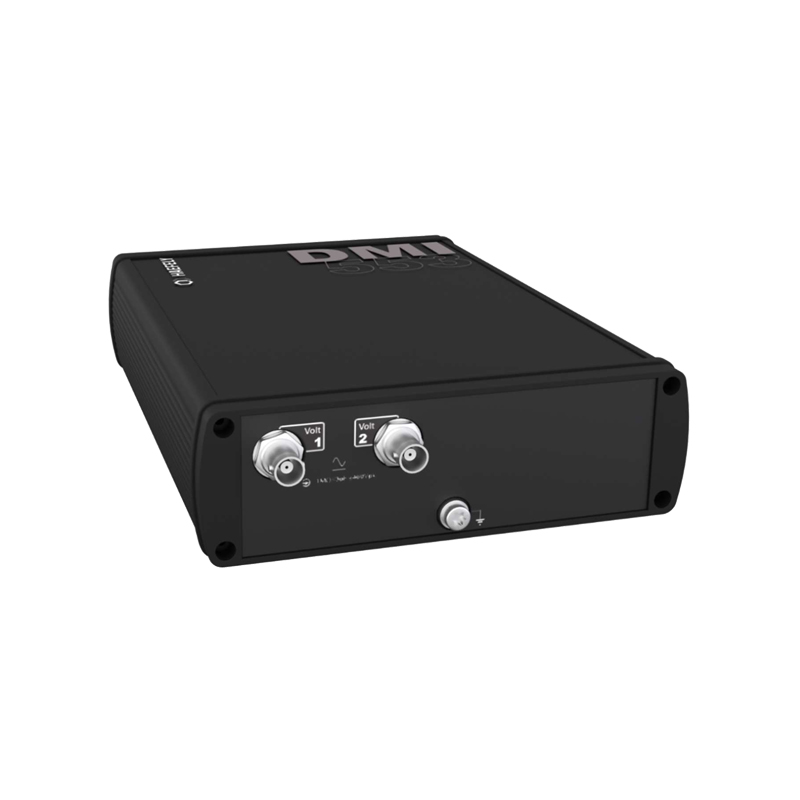

瑞士HAEFELY DMI553交直流数字测量仪是哈弗莱公司面向高压设备绝缘试验与击穿试验开发的手持式精密测量仪表，专门用于试验过程中电压与电流信号的测量、记录与波形可视化。该仪器内置24位高精度模数转换器，采样率达48.8千采样点每秒，可同时完成交流电压电流与直流电压电流的全参数测量，并具备波形采集、快速傅里叶变换频谱分析与闪络击穿捕捉功能。设备符合IEC 61083-3:2020标准，采用锂离子充电电池供电、整机仅重1.3公斤，通过光纤隔离通讯把控制室与高压试验区安全连接。搭配CaMS软件后，能在电脑端以大字号显示测量值，自动生成并导出PDF试验报告，是高压实验室与现场耐压测试中不可或缺的测量单元。对于变压器、套管、绝缘子等的耐压与击穿试验，实时掌握施加电压的真实幅值与波形畸变，直接关系到合格判定的准确性，掌握DMI553的适用范围有助于试验人员规范完成交直流信号采集。
