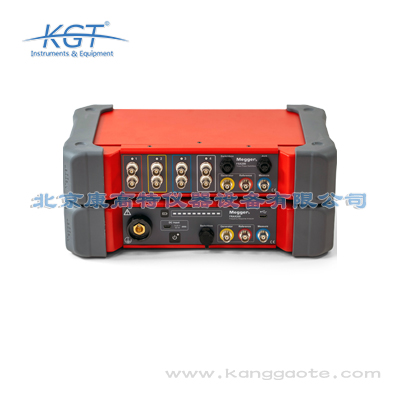

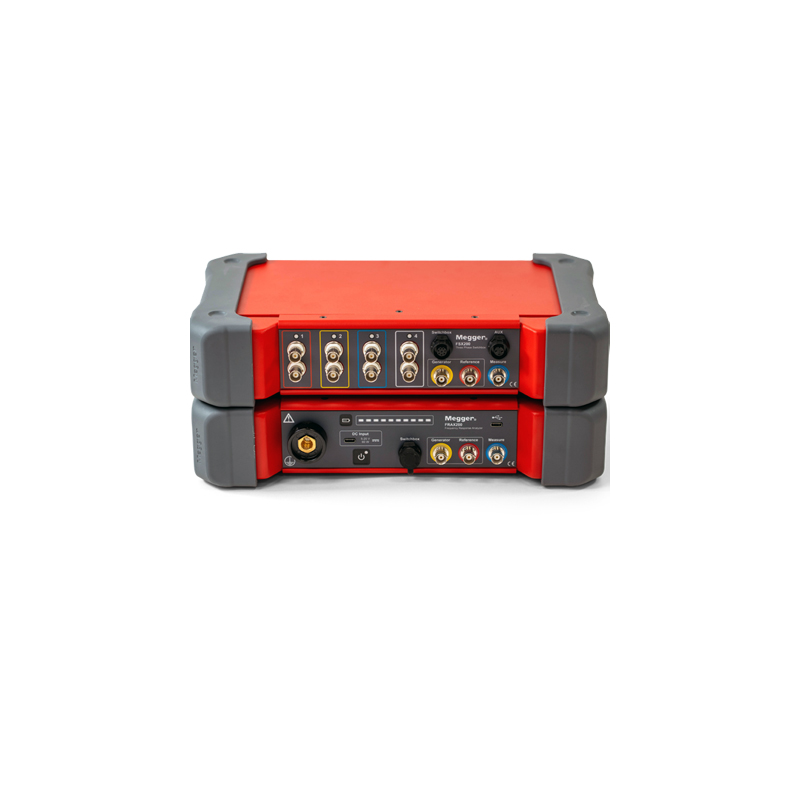

美国MEGGER FRAX200扫频响应分析仪

美国MEGGER FRAX200扫频响应分析仪,0.1Hz-30MHz 宽频测量，内置铁芯自适应消磁电路，高动态范围可精准识别变压器绕组变形、铁芯故障。支持蓝牙、USB-C 数据传输，配套无授权 PC 分析软件，可选 FSX200 相位切换箱实现一次接线全相检测，契合 IEC、DL/T 等行业标准，用于变压器出厂指纹建档、运维缺陷诊断与故障溯源。

美国MEGGER FRAX200扫频响应分析仪产品简介

FRAX200提供高分辨率的频率响应测量，以检测电力变压器内部的机械或电气变化。通过注入扫频正弦波并分析响应，它以极高的精度识别了铁芯和绕组故障。该仪器重量轻，可现场使用，具有USB-C和使用蓝牙低功耗（BLE）技术的无线蓝牙通信、直观的PC软件和自动化FRAX200 系列扫频响应分析仪选项。
新型的可选开关盒 FSX200 能够实现一次性连接到所有相位。这得益于使用了主动夹具（专利申请中）。通过主动夹具，可以在套管端部断开额外的导线，从而排除所有未用于电流测量的相位所连接电缆的测量影响。此外，FRAX200 配备了内置消磁电路，能够在测量开始前对变压器铁芯进行消磁，从而消除了磁化铁芯在低频范围可能带来的任何不确定性。

特点
随附没有任何许可证控制的软件，可以为多个用户安装，而无需每年支付任何额外费用。
软件包括：
测试对象浏览器-无限次的测试和扫描。完全用户控制。
„快速选择选项卡–快速更改不同视角和分析工具的演示视图。
„快速图形按钮–可编程图形设置可让您快速轻松地更改视图。
„扫描/曲线设置 – 每一条扫描曲线均可独立开启或关闭，并可调整其颜色、粗细与显示位置。
„动态缩放–放大并将焦点移动到曲线的任何部分。
„操作按钮–所有基本功能触手可及；使用鼠标、功能键或触摸屏进行选择。
„使用一种算法自动分析比较两条曲线，该算法比较振幅和频移，并让您知道差异是严重、明显还是轻微。短路测量的通过/失败标准。

应用
在其标准应用中，当变压器是新的或处于已知的良好状态时，会捕获每个绕组的指纹/参考曲线。这些曲线稍后可以在维护测试期间或有理由怀疑有问题时用作参考。*的方法是基于时间的比较，即对同一变压器的测量值随时间变化的曲线进行比较。数据收集对于指纹比较至关重要。始终确保您收集的数据尽可能少地包含未知因素。在这里，FRAX200可以帮助您：
通过使用*的布线技术和标准化的信号电缆接地技术（IEC 60076-18，方法1）保证可重复性。
„业内*的动态范围和精度，甚至可以检测到变压器内最微小的机电变化。
„在测量开始前，先对变压器进行消磁，这通过内部消磁功能来实现。此操作采用的是Megger公司标准的自适应消磁方法，该方法已在众多其他Megger设备中得到应用。
„系统自动执行并将结果存储在数据流中，接地回路检测不允许在没有正确连接的情况下进行任何数据收集。

扫频法检测到的典型问题有：
„绕组变形和位移
„匝间短路和绕组开路
„夹紧机构断裂
„铁芯连接问题
„部分绕组塌陷
„铁芯接地故障
„铁芯移动
