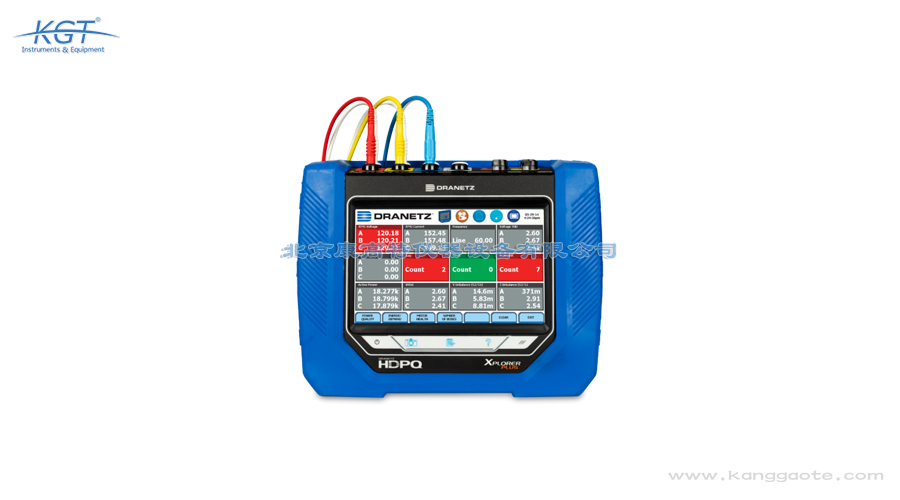

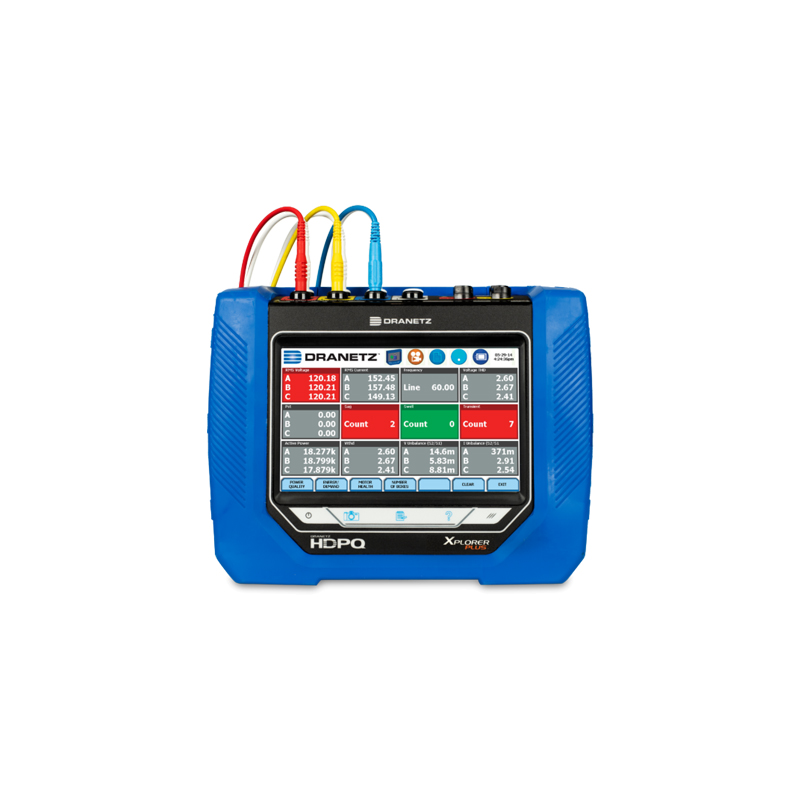

美国Dranetz HDPQ Xplorer plus电能质量分析仪

美国Dranetz HDPQ Xplorer plus电能质量分析仪采用八通道同步采样架构，每通道以每周期512点的速率、十六位分辨率对电压电流信号进行数字化采集。仪器内部的高速瞬态捕获引擎可在单通道达到一微秒的采样速度，凭借自适应高速采样捕捉低频、中频、高频瞬态信号，并提取峰值、波形和有效值差值。采集到的数据依据IEC 61000-4-30 A类第三版等标准进行实时运算，解析出谐波、非正弦波形与三相不平衡等参数，最终由AnswerModule智能模块完成电压暂降方向、电容投切与电机工况的高级分析。配合AnswerModule智能模块生成的工程报告，运维人员可将电压暂降方向、电容投切与电机工况等结论直接纳入巡检档案，再结合VNC远程访问能力，实现无人值守下的长时间连续监测。该模块自动完成高级诊断计算，把原本需要手动比对的暂降方向判断变为一键输出，从而减少人员在强电环境中的暴露时间并提升数据获取的及时性与一致性。在日常巡检中，将高分辨率录波数据与历史基线对比，往往比单看瞬时数值更能暴露缓慢劣化的趋势，为状态检修提供前瞻性的判断依据。

美国Dranetz HDPQ Xplorer plus作为HDPQ Plus系列的旗舰机型，完整继承了HDPQ Visa Plus与Guide Plus的全部功能，并额外增加了一微秒高速瞬态捕获能力，确保不会遗漏任何短促的电能扰动事件。相比常规型号，它具备八通道同步采样、七英寸平板式液晶触控屏，以及更丰富的智能分析功能。其独特之处在于能够捕捉毫秒级乃至微秒级的瞬态信号，完成电压暂降方向识别、电容投切瞬态与电机工况分析，在高端电能质量监测与故障溯源方面具有明显性能优势。与HDPQ Guide plus相比，Xplorer plus在保留全功能的基础上强化了瞬态捕捉带宽，使其成为需要同时兼顾常规电能质量统计与微秒级事件取证用户的更优选择。对于轨道交通牵引所、半导体洁净厂房等不允许遗漏任何扰动的场景，一微秒采样带来的细节差异，往往就是区分偶然波动与真实隐患的关键所在。在工程验收环节，使用具备微秒级捕获能力的机型记录投运初期的扰动样本，有助于建立可信的基准档案，供日后比对与责任界定使用。

美国Dranetz HDPQ Xplorer plus电能质量分析仪具备业界领先的测量精度，交流电压在40至1000伏有效值范围内读数误差为±0.1%，低于40伏时仍保持±0.1%读数加±0.05%满量程。频率测量采用十秒时间窗，在16至25赫兹与41至69赫兹范围内精度达±0.01赫兹。瞬态高速模式覆盖10至2000伏峰值，配合八通道一微秒采样，可可靠捕捉各类瞬态扰动。仪器依据IEC 61000-4-30 A类标准设计，在复杂电磁环境下仍能保证数据的准确性与一致性。在瞬态高速模式下，仪器对10至2000伏峰值的脉冲信号以±10%读数加±0.5%满量程的精度记录，配合八通道同步采集，可清晰还原雷击感应与开关操作引发的前沿陡峭扰动波形。这些高分辨率样本为事故分析保留高保真证据，使工程师能够精确测量脉冲幅值、振荡频率与衰减时间，支撑根因定位。对瞬态波形的时间戳与幅值进行归档，便于在雷击或倒闸操作后进行因果核对，确认保护动作与扰动之间的对应关系是否合理。

美国Dranetz HDPQ Xplorer plus电能质量分析仪是Dranetz旗下HDPQ Plus系列的旗舰级手持便携电能质量分析仪，主要用于电力系统电能质量的高精度监测与故障诊断。该仪器可对变电站、工矿企业、商业综合体及精密设备机房的电压、电流、功率和谐波等参数进行连续采集，精准捕捉电压暂降、三相不平衡、设备投切瞬态等异常事件。它面向电气运维、能耗监测与并网合规检测场景，能够帮助工程师完成电气故障溯源、设备工况分析和电能质量评估，是现场带电安全作业下开展电能质量测试的核心工具。该仪器的七英寸彩色触控屏配合自动配置功能，使现场人员无需繁琐菜单即可在数秒内进入监测状态，并支持中文简繁体在内的多种界面语言，显著降低了操作门槛与培训成本。其手持式机身重量仅约两公斤，配合平板式液晶界面，即便在光线复杂的配电室也能清晰辨识波形与参数，让不同基础的运维人员都能快速上手并独立完成一次完整的电能质量巡检任务。现场运维团队可借助仪表内置的多种预设工作模式，快速匹配变电站、工厂与商业楼宇等不同应用场景，显著缩短每次出工的部署时间。

美国Dranetz HDPQ Xplorer plus电能质量分析仪能够全面捕捉各类电能质量扰动事件，包括电压暂降与暂升、短时中断、谐波与间谐波、三相电压电流不平衡、频率偏差以及电容投切与电机启动引起的瞬态冲击。其AnswerModule智能模块可自动识别电压暂降的方向，判断扰动来自电源侧还是负荷侧，并分析电容投切瞬态与电机工况。借助一微秒高速瞬态捕获，仪器还能记录微秒级的尖峰脉冲与高频振荡，为电气故障溯源提供完整的高分辨率事件记录。完整的事件记录不仅列出扰动发生的时间与幅值，还标注了暂降深度、持续时长及方向属性，使工程师能够按时间轴复盘整条配电回路的电能质量演变过程。结合多次事件的统计分布，还可以判断扰动是偶发还是周期性出现，从而精准定位问题设备与责任区段，制定有针对性的整改计划。将暂降方向信息与配电接线图叠加分析，还能辅助判断扰动源自上级电源还是本级负荷，为责任划分与治理优先级排序提供客观支撑。

美国Dranetz HDPQ Xplorer plus电能质量分析仪依据IEC 61000-4-30 A类标准计算各次谐波含量与总谐波畸变率THD，用户可结合IEEE 519等限值标准判定是否超标。通常公共连接点的谐波电压畸变率与注入系统的各次谐波电流均有明确允许上限，例如低压系统THD一般需控制在一定百分比以内。仪器同步解析数千项参数并以仪表盘形式实时呈现事件记录状态，工程师可将实测谐波频谱与相应电压等级的国标或国际标准限值逐次比对，从而判断电能质量是否达标并定位主要谐波源。在低压配电网中，IEEE 519对用户注入的谐波电流设有按短路比分级的限值，仪器提供的逐次谐波频谱恰好可用于核算实际注入量是否越限。将实测各次谐波与允许值逐次比对，就能明确超标的具体次数与占比，从而指导无功补偿与滤波装置的配置，从源头抑制谐波向系统上游扩散。把谐波频谱与无功补偿装置的投切记录关联，可评估滤波器实际效果，及时发现因参数漂移导致的治理失效，保障电能质量长期受控。

美国Dranetz HDPQ Xplorer plus电能质量分析仪适用于多种严苛的现场测试环境，包括变电站、发电厂、工矿企业配电室、商业楼宇与数据中心机房。其手持式机身配合七英寸触控屏，可在数秒内自动配置并启动监测，特别适合现场快速作业与带电安全巡检。依托以太网、无线及VNC远程操控能力，用户可关闭柜门后通过手机、平板或电脑远程查看数据、修改参数，实现闭环安全作业，非常适合需要在狭窄开关柜和户外现场开展电能质量排查的工况。在数据中心与精密制造车间等对电能质量极为敏感的场所，即便是毫秒级的电压暂降也可能导致服务器重启或产品报废，因此该仪器的便携与远程特性显得尤为关键。它可以在不停机的情况下接入运行回路，借助无线或有线网络将实时画面回传至中控室，帮助企业在故障造成损失前就完成溯源、预警与处置。对于医院、机场等对供电连续性要求极高的用户，提前部署此类便携监测手段，能够在年度检修与重大保电期间提供连续可靠的电能质量画像。

美国Dranetz HDPQ Xplorer plus电能质量分析仪的测量完全满足现行多项国际主流电能质量标准，包括IEC 61000-4-30 A类第三版、IEC 61000-4-7、IEEE 1159、IEEE 519:2014以及IEEE 1459等。其中IEC 61000-4-30 A类标准对电压、频率、谐波、闪变与不平衡度的测量方法与精度作出了严格规定，是电能质量合规评估的权威依据。仪器依据这些标准同步采集并解析数千项参数，能够保证测试数据在国际互认框架下的准确性与可比性，适用于并网验收与电能质量审计。IEC 61000-4-30 A类第三版对测量窗口、聚合算法与不确定度都给出了量化要求，仪器严格遵循该版本，使其输出数据能够满足电网公司与第三方审计机构对合规报告的技术采信标准。采用统一标准也避免了不同厂商设备之间数据不可比的问题，便于跨年度、跨站点的电能质量趋势横向分析。统一遵循A类第三版标准，还便于将本次测量结果与同网其他站点横向对比，形成区域电能质量画像，支撑电网运行方式的优化决策。

使用美国Dranetz HDPQ Xplorer plus电能质量分析仪时，必须严格遵循高压电气安全规范，接线前确认被测回路处于受控状态并佩戴相应绝缘防护用具。仪器交流适配器输入为100至240伏、50或60赫兹，电池满电续航约两点五小时，现场作业应提前规划电量。其工作温度范围为0至50摄氏度、湿度10%至90%无凝露，应避免在超限环境中使用。由于具备VNC远程控制能力，建议在关闭柜门形成安全隔离后再行远程操控，防止带电暴露引发触电风险。满电约两点五小时的续航虽足以覆盖大多数短时巡检，但对于跨夜的长周期录波任务仍需外接适配器，其0至50摄氏度的宽温工作区间也保证了夏季配电室等高温环境的稳定运行。仪器内部设置了过温与电量预警，不会因过热或突然断电而中断关键记录，从而保证长时段监测任务的连贯与完整。在夏季负荷高峰时段，配电室环境温度往往逼近仪表上限，提前规划通风与供电安排，可有效避免设备因过热保护而中断关键录波。

美国Dranetz HDPQ Xplorer plus电能质量分析仪的操作十分便捷，设备具备自动配置功能，接好接线后数秒即可启动监测。仪器内置多种针对典型应用的预设监测模式，用户也可通过七英寸彩色触控屏手动选择工作模式。实测时只需连接电压电流探头、设定记录间隔，即可开始同步采集电能质量、需量与能耗数据。用户还能通过Dran-View 7软件内置的VNC界面或手机平板上的免费客户端，随时随地远程查看实时数据、修改仪器设置并导出简易报告截图。Dran-View 7软件不仅提供远程操控，还可将屏幕截图一键导出至计算机并插入正式报告，配合仪表盘实时显示的需量与能耗状态，让巡检结论的形成更加高效规范。软件内建的报表模板自动套用企业抬头与测点信息，也便于在多部门之间流转、归档与追溯，减少手工整理带来的疏漏。借助截屏与报表的自动归档，企业能够把分散在各测点的检测成果沉淀为可追溯的知识资产，为后续审计与复盘提供便利。
