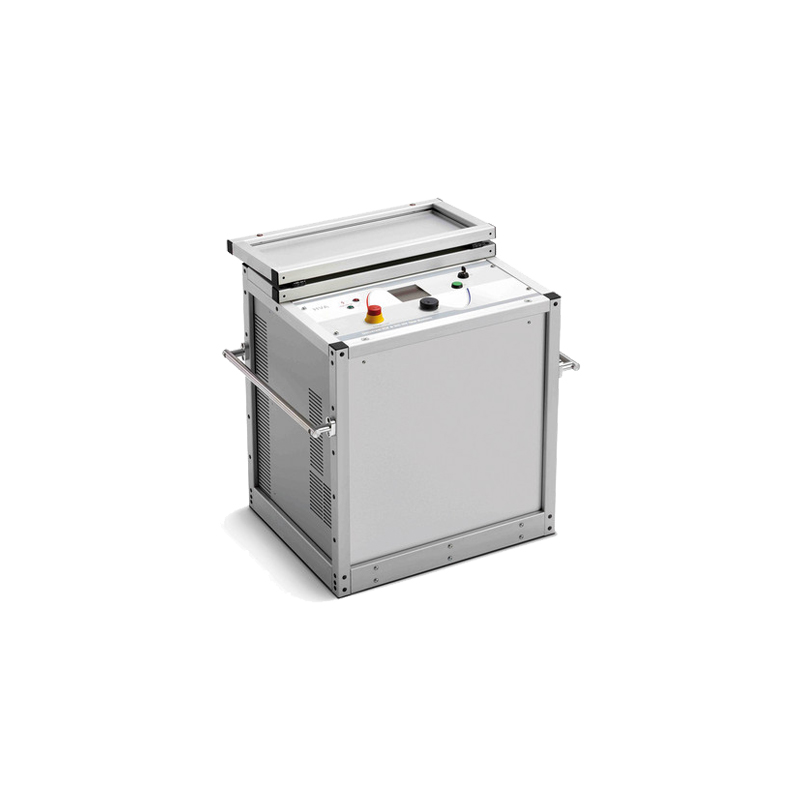

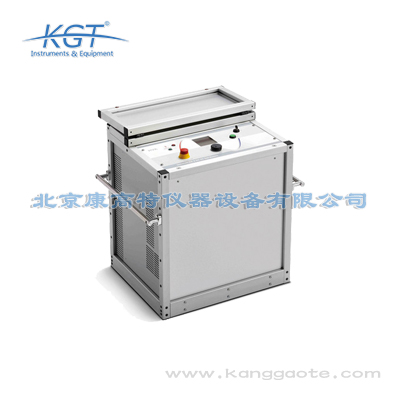

奥地利B2 HVA90超低频电缆耐压测试仪

奥地利B2 HVA90超低频电缆耐压测试仪针对核工业场景的特殊要求做了多重适配性设计，可满足核电厂电缆检测的严苛要求。首先是环境适应性设计，设备外壳采用耐辐照工程材料制作，可在常规辐照剂量≤10Gy/h的环境下稳定运行，不会出现材料老化、元器件失效的问题，适配核岛周边区域的使用环境；其次是安全性设计，设备内置多重安全联锁，试验过程中如果出现放电、过流、过压等异常情况，可在1ms内切断输出，同时自动完成放电，不会产生明火、泄露等安全风险，符合核工业的安全操作规范；第三是功能适配性，设备支持核级1E级K1、K2、K3类电缆的绝缘性能检测，可同时完成耐压试验、介损测量、局部放电初步检测，可精准识别电缆的绝缘老化、局部缺陷等问题，满足核电厂定期安全审查（PSA）对电缆性能检测的要求，检测数据可作为核安全申报的权威依据；第四是标准符合性，设备完全符合NB/T 20037《核电厂安全级电缆及现场接头鉴定规程》、HAF J0053《核电厂安全重要电气设备鉴定》的相关要求，可适配核电厂建设、运维阶段的所有电缆检测需求，无需额外调整即可直接用于核级电缆的法定检测。

奥地利B2 HVA90超低频电缆耐压测试仪可支持全品类中低压电力电缆的检测需求，覆盖绝大多数行业的电缆应用场景。从电缆类型来看，可适配交联聚乙烯（XLPE）电缆、油纸绝缘电缆、橡胶绝缘电缆、聚氯乙烯绝缘电缆等所有常用电力电缆类型，同时也支持带铠装层、屏蔽层的特种电缆、核级1E级电缆、轨道交通牵引专用电缆、水务/环保行业耐腐蚀铠装电缆的检测；从电压等级来看，支持0.6/1kV低压电缆、6/10kV中压电缆、18/20kV中压电缆、26/35kV中压电缆的全部试验需求，可覆盖90%以上的工业配电、市政配电、公共设施配电的电缆电压等级；从可测试电缆规模来看，设备最大可承载10μF的测试电容，对应35kV XLPE三芯电缆的最长测试长度可达30km，10kV XLPE三芯电缆的最长测试长度可达80km，完全满足城市配网、长距离轨道交通线路、大型工业园区的电缆检测需求。针对不同行业的特殊电缆，比如核电厂耐辐照电缆、水务行业耐腐蚀铠装电缆、环保行业耐高温电缆，该设备的试验参数均可自定义调整，适配各类特殊电缆的试验要求，无需额外定制功能模块。

奥地利B2 HVA90超低频电缆耐压测试仪相比传统工频耐压设备，技术优势主要体现在四个方面：第一是现场适配性更强，同电压等级下该设备的体积和重量仅为工频耐压设备的1/5，无需配套大容量试验变压器和补偿电抗器，分体式设计支持单人搬运，适配山地、地下管廊、地铁隧道等运输条件受限的作业场景；第二是长距离电缆适配性更好，超低频0.1Hz信号下的电缆容性电流仅为工频50Hz信号下的1/500，不会出现工频试验时的容升效应导致的实际加压值偏差问题，最大支持20km长度的电缆耐压试验，而传统工频耐压设备通常仅支持3km以内的电缆检测；第三是检测维度更丰富，该设备内置介损检测、局放检测模块，单次试验即可完成耐压性能、绝缘介质损耗、局部放电水平的多维度评估，可提前识别电缆的隐性绝缘缺陷，而传统工频耐压设备仅能完成耐压性能测试，无法识别早期绝缘老化问题；第四是试验安全性更高，超低频试验的等效性经过国际标准验证，对电缆绝缘的损伤远低于直流耐压试验，也不会出现工频试验时的谐振过电压风险。对于B端运维企业而言，该设备的多场景适配性可减少现场作业的人力和运输成本，多维度检测功能可提升缺陷识别率，大幅提升运维ROI

使用奥地利B2 HVA90超低频电缆耐压测试仪开展电缆耐压试验需严格遵循规范操作流程，具体分为五个步骤：第一是前期准备，首先确认被测电缆完全脱离电网，两端与其他带电设备物理断开，对被测电缆进行充分放电，隔离被测电缆段的所有非试验相，确认试验区域无无关人员，做好现场安全警示标识；第二是参数设置，根据被测电缆的电压等级、绝缘介质类型设置对应试验参数，例如8.7/10kV交联聚乙烯电缆设置输出电压为22kV峰值、耐压时长为15分钟，26/35kV交联聚乙烯电缆设置输出电压为52kV峰值、耐压时长为15分钟，如需同步开展介损、局放检测，需在参数设置界面勾选对应检测选项；第三是接线作业，首先将设备接地端可靠连接至现场接地极，再将高压输出端连接至被测电缆的相线，将被测电缆的屏蔽层、非试验相可靠接地，确认所有接线接触牢固无松动；第四是升压试验，启动设备后按照程序设置逐步升压至目标电压，设备自动进入计时阶段，全程实时监测输出电压、介损数值、局放信号的变化，如无异常闪络、击穿情况，待计时结束后设备自动降压至零；第五是拆线作业，待设备输出电压归零时，先对被测电缆进行充分人工放电，再依次拆除高压端接线、接地

奥地利B2 HVA90超低频电缆耐压测试仪的应用场景覆盖电力、核工业、轨道交通、水务、环保等多个重点行业，不同场景的适配性表现如下：第一是电力行业，可用于公共配电网8.7/10kV、26/35kV、64/110kV交联聚乙烯电缆的新建工程交接试验、年度预防性试验、故障修复后的绝缘性能核验，也可应用于风电、光伏等新能源电站的集电线路电缆、升压站内电缆的绝缘检测；第二是核工业领域，可用于核岛、常规岛的辅助电力电缆、控制电缆的定期绝缘检测，测量精度满足核级设备检测的严苛要求；第三是轨道交通行业，可用于高铁、地铁线路的牵引供电电缆、信号传输电缆的开通前验收试验、年度运维检测；第四是水务行业，可用于跨江输水工程的水下供配电电缆、城市污水处理厂水下作业设备供电电缆的绝缘状态评估；第五是环保行业，可用于危废处置园区、垃圾焚烧发电厂防爆区域电力电缆的定期耐压试验。设备支持-20℃~+50℃宽温作业，适配高海拔、高湿、高寒等特殊作业环境，可满足不同行业的现场检测需求。

奥地利B2 HVA90超低频电缆耐压测试仪的应用场景覆盖多个工业领域和公共设施领域，具体包括：第一是电力行业，适用于电网公司配网电缆交接试验、运维巡检预防性试验、老旧电缆改造前的绝缘状态评估，可在变电站、电缆沟、架空线入地现场、山区线路等多种复杂环境下使用；第二是核工业领域，可用于核电厂常规岛、核岛区域1E级核级电缆的定期绝缘检测，满足核安全审查对电缆性能检测的要求；第三是轨道交通行业，适用于地铁、轻轨线路的牵引供电电缆、接触网配套电缆、车站配电电缆的交接试验和运维检测；第四是水务和环保行业，可用于自来水厂、污水处理厂、垃圾焚烧发电厂的泵站供电电缆、生产设备动力电缆的绝缘性能检测；第五是市政公共设施领域，适用于政府投资的城市地下综合管廊电缆、公共建筑配电电缆、应急供电系统电缆的验收检测。该设备的宽环境适应性设计，可满足户外-10℃到50℃、相对湿度90%无凝露的使用条件，无需额外配套防护设备即可在隧道、地下管廊等潮湿环境下稳定运行，适配各类复杂现场的检测需求。

奥地利B2 HVA90超低频电缆耐压测试仪相比传统工频耐压试验设备，具备多维度的技术优势，可大幅提升检测效率、降低试验成本，保障电缆的运行安全。首先是试验等效性优势，0.1Hz超低频耐压试验的等效性已经过国内外多个权威机构验证，和工频耐压试验的绝缘缺陷检出率完全一致，同时不会对电缆绝缘造成不可逆的电老化损伤，可大幅延长电缆的使用寿命，尤其适合老旧电缆的运维检测；其次是便携性优势，工频耐压试验设备的电源需求是超低频设备的500倍以上，传统35kV电缆工频耐压设备重量普遍超过200kg，需要大型车辆运输、起重设备配合，而HVA90整机重量仅32kg，单人即可搬运，无需大型设备配合，特别适合电缆沟、隧道、山区线路等交通不便的现场使用；第三是功能集成优势，设备同时集成耐压试验、介损测量、绝缘电阻测试三大功能，无需携带多台设备即可完成电缆绝缘状态的全面评估，单次检测时间可缩短70%；第四是抗干扰优势，设备内置数字滤波模块，可在变电站、轨道交通变电所等强电磁干扰环境下稳定输出，测量数据误差远低于传统工频设备。对于B端用户来说，该设备可降低检测的人工成本和时间成本，提升运维效率，投入产出比远高于传统

奥地利B2 HVA90超低频电缆耐压测试仪是专为中低压电力电缆绝缘状态检测研发的高精度试验设备，核心功能涵盖超低频耐压试验、介质损耗因数测量、绝缘电阻测试三大类，可一站式完成电缆绝缘性能的全面评估。核心技术参数如下：输出电压峰值范围0-90kV连续可调，支持0.1Hz正弦波、0.1Hz余弦方波两种输出模式，最大输出电流3mA，可承载最大测试电容10μF，电压测量误差≤±1%，介质损耗测量误差≤±0.05%，绝缘电阻测量误差≤±2%，设备整机重量仅32kg，满足现场便携搬运需求。该设备可适配35kV及以下所有类型中低压电力电缆的试验需求，最长可检测30km长度的35kV交联聚乙烯（XLPE）电缆，80km长度的10kV XLPE电缆，广泛适用于电力运维、轨道交通、核工业、水务、环保等多个行业的电缆检测场景，相比传统工频耐压设备，试验等效性更高，对电缆的损伤更小，检测效率可提升60%以上，可覆盖绝大多数工业场景、公共设施场景的电缆检测需求。

奥地利B2 HVA90超低频电缆耐压测试仪的操作流程遵循标准化设计，经过简单培训即可熟练操作，具体操作流程如下：首先完成试验前准备，确认被测电缆完全断电、两端所有连接均已断开，完成被测电缆的充分放电，按照操作手册连接设备的高压输出端、接地端、测试采样端，确认所有接线牢固可靠；其次完成参数设置，根据被测电缆的电压等级、类型、对应试验标准的要求，设置输出电压值、试验时长、输出波形类型，确认参数无误后启动试验；第三是试验执行阶段，设备会自动完成升压、恒压计时、降压、自动放电的全流程，无需人工干预，试验过程中实时显示电压、电流、介损等参数，出现异常会自动触发保护并停止试验；第四是试验完成后，设备自动生成测试报告，可选择存储或导出。使用注意事项包括：试验前必须确认被测电缆无接地、短路故障，否则会导致设备过流保护触发；试验现场需要设置安全隔离区域，确保试验过程中无关人员不得进入高压危险区域；严禁在雷雨天气、空气湿度超过95%的户外环境下使用设备；设备使用的环境温度范围为-10℃到50℃，海拔高度≤2000m时可满功率输出，海拔高度超过2000m时需要根据高海拔修正系数降额使用；试验完成后必须确认设

奥地利B2 HVA90超低频电缆耐压测试仪可覆盖绝大多数常用电力电缆的检测需求，电压等级覆盖范围从低压到高压全系列：首先是低压电缆，支持0.6/1kV的聚氯乙烯绝缘电缆、橡皮绝缘电缆的耐压试验；其次是中压电缆，支持8.7/10kV、12/20kV、18/30kV、26/35kV的交联聚乙烯电缆、油纸绝缘电缆的交接试验和预防性试验；第三是高压电缆，支持64/110kV交联聚乙烯电缆的耐压试验和绝缘状态评估。除了常规的电力电缆外，该设备还支持多种特殊类型电缆的检测：包括核工业用核级控制电缆、轨道交通用牵引供电电缆、信号传输电缆、水务工程用防水型电力电缆、化工园区用耐高温防腐电缆、新能源电站用耐候型集电电缆等。针对不同介质的电缆，设备可自动匹配对应的试验频率和电压参数，无需人工手动调整复杂设置。最大支持的电缆长度可达到20km，对应0.1Hz档位下11μF的最大负载电容，完全满足城市配网长距离主干电缆、跨区域输电线路电缆的检测需求，可广泛应用于各类电缆的全生命周期绝缘状态检测环节。

奥地利B2 HVA90超低频电缆耐压测试仪的测量精度均达到国际同类设备的领先水平，各项精度指标均通过第三方计量机构的校准验证，具体指标如下：第一是电压测量精度，采用高精度高压分压器采样，测量误差不超过读数的±1%，远高于行业标准要求的±3%的精度门槛，可精准控制输出电压值，避免过压对电缆绝缘造成损伤，也避免欠压导致的试验结果无效；第二是介损测量精度，采用高精度电流相位采样技术，介质损耗因数的测量误差不超过±0.05%，可精准识别电缆绝缘的早期老化问题，对于电缆绝缘状态的评估可靠性提升40%以上；第三是局部放电检测精度，采用脉冲耦合采样技术，局放检测下限可达5pC，可捕捉到电缆内部微小的绝缘缺陷放电信号，提前预警潜在的击穿风险；第四是时间控制精度，耐压试验的计时误差不超过±1s，完全符合行业标准对耐压时长的控制要求。高精度的测量能力使得该设备可应用于对检测数据准确性要求极高的场景，例如核电电缆定期检测、高铁供电电缆验收检测、重点工程电缆交接检测等，检测数据可直接作为工程验收、运维评估的有效依据，满足B端企业对检测数据可靠性的要求，也符合G端单位对检测数据可溯源、可核验的管理要求。

奥地利B2 HVA90超低频电缆耐压测试仪的测试结果准确性经过多重技术保障，可作为电缆绝缘状态评估、工程验收、定期运维的权威依据。首先是核心元器件的精度保障，设备内置进口高精度电压、电流传感器，电压测量误差≤±1%，介质损耗测量误差≤±0.05%，绝缘电阻测量误差≤±2%，所有传感器均经过溯源校准，测量数据的可信度达到法定计量要求；其次是抗干扰技术保障，设备采用全金属屏蔽外壳，内置多级数字滤波模块，可有效抑制现场的电磁干扰、电源谐波干扰，在110kV及以上变电站、轨道交通牵引变电所等强电磁干扰环境下，仍可保持测量数据的稳定性，数据波动幅度≤0.5%；第三是输出波形的稳定性保障，设备采用闭环反馈控制技术，输出电压的波动幅度≤±0.5%，正弦波的失真度≤3%，余弦方波的上升沿、下降沿时间完全符合IEC标准要求，试验条件的一致性高，避免因试验条件偏差导致的结果误判；第四是数据处理的准确性保障，设备内置智能评估算法，可自动排除测试线干扰、现场环境干扰带来的误差，自动计算电缆的真实绝缘性能参数，无需人工修正，大幅降低人为误差的可能性，出具的检测报告可直接作为项目验收、运维评估的法定依据。
