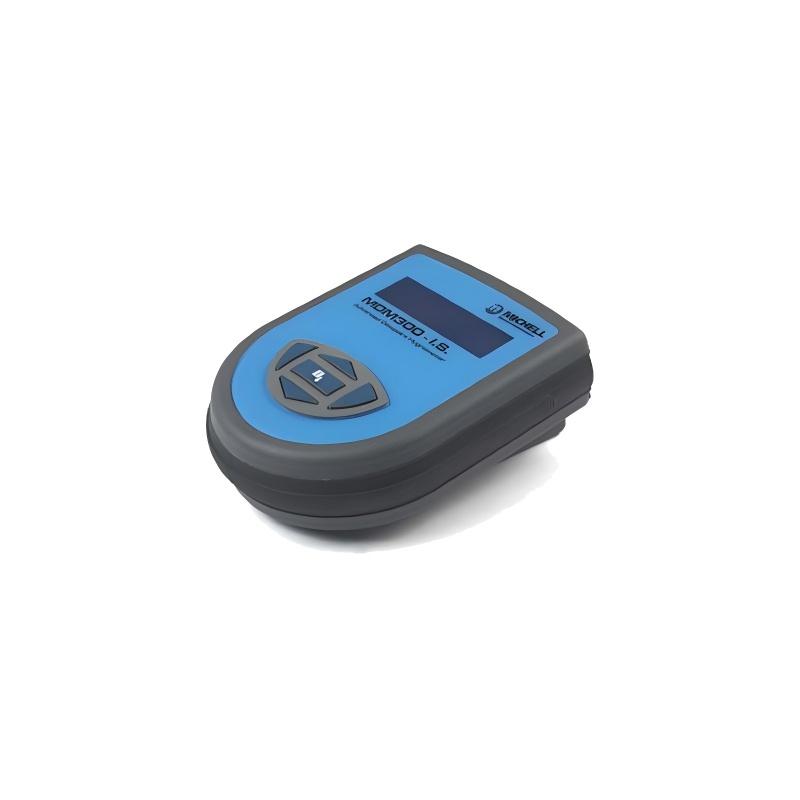

英国MICHELL(密析尔) MDM300-IS便携式本安防爆露点仪

使用该设备开展年度巡检需遵循电力安全规范与设备操作要求，核心注意事项分为三类：一是作业安全要求，检测前需确认设备所在区域的安全防护措施到位，严格遵守电力安全作业规程，在设备停电或做好安全隔离的情况下开展作业，避免高压触电、SF6泄漏中毒风险；二是检测操作要求，检测前确认传感单元状态正常，采样管路需专用，不得与其他气体检测管路混用，避免交叉污染影响测量结果，检测顺序遵循从低压侧到高压侧的原则，避免高压气体冲击损坏传感单元；三是设备维护要求，每次检测结束后需吹扫采样管路，密封设备进气口，避免灰尘、腐蚀性气体污染传感单元，长期存放需置于干燥通风的环境中，避免传感单元长期吸附水汽影响后续检测精度，全程操作符合电力巡检作业的相关规范要求。

针对环境水分干扰问题，该设备从硬件设计与操作规范两个层面提供解决方案：硬件层面设备自带自动温度压力补偿功能，可实时采集环境温湿度、采样压力参数，自动修正环境因素带来的测量误差，输出的标准露点值已完成环境参数校正，符合DL/T 506的换算要求；操作层面需遵循三个要求，一是检测前必须对采样管路进行干燥吹扫，排空管路内残留的环境空气，二是采样过程中保证管路连接处密封，避免环境空气渗入采样系统，三是采样流量稳定控制在2L/min左右，避免流量过大带入额外环境水汽。同时设备配套的采样管路为低吸附性聚四氟乙烯材质，可减少管路内壁吸附的水分对测量结果的影响，进一步提升数据准确性，按照规范操作的情况下测量误差可控制在±1℃以内。

这款露点仪采用密析尔专利的陶瓷电容式湿度传感技术，核心原理为水分子通过传感器表层的透气膜吸附在陶瓷介电层上，介电常数随吸附水分子含量发生线性变化，电路模块将电容信号换算为对应露点值，同时内置温度、压力传感器实现自动参数补偿。设备核心参数覆盖-100℃~+20℃露点测量范围，全量程精度±2℃，常用的电力检测区间（-80℃~0℃）精度可达±1℃，响应时间T95不超过10分钟。其本安防爆设计符合IECEx与GB3836系列标准要求，适用于电力系统易燃易爆作业场景的气体湿度检测，无需额外防爆防护即可直接投入使用。

该设备属于电力检测专用仪器，防爆等级达到Ex ia IIC T4 Ga本安防爆级别，符合我国《GB3836.1-2010爆炸性环境》系列强制标准，同时满足电力行业《DL/T 506-2020六氟化硫电气设备中气体湿度测定法》、《DL/T 1466-2015六氟化硫气体湿度在线监测装置技术要求》等行业规范的检测要求。其测量范围覆盖-100℃~+20℃露点区间，完全匹配SF6电力设备湿度检测的-80℃~0℃的常规测量需求，精度误差控制在±2℃以内，符合电力检测对设备精度的最低要求，可直接用于电力系统各类涉爆、涉SF6气体的检测场景，其性能、数据输出格式、安全等级均满足国网、南网及各级电力监管单位的设备检测准入要求，可作为电力基建交接试验、设备状态巡检、故障排查环节的合规检测设备使用。

标准操作流程需符合DL/T 1140-2012《电气设备六氟化硫气体检测作业安全规范》要求：首先开机预热3分钟完成系统自检，选择对应被测气体类型的测量模式，使用专用取样管路连接设备取样口与被测设备的检测接口，开启取样阀吹扫管路2分钟排除管路内残留空气，待读数稳定后记录测量值、环境温湿度、被测设备编号等信息，检测完成后先关闭被测设备取样阀，待管路内气体排空后拆下取样管。设备操作全程无需复杂参数设置，普通运维人员经过1小时培训即可独立完成作业。

该设备采用密析尔专利的陶瓷阻抗式湿度传感器作为核心测量元件，原理为通过传感器表面多孔陶瓷层吸附的水分子改变电极间阻抗值，经过校准曲线换算得到对应露点温度。设备响应时间T90小于5分钟（-60℃露点工况下），年漂移量小于0.5℃，不受SF6分解产物、氢气等被测气体组分干扰，测量重复性误差小于0.3℃，可适应连续检测、抽检等各类作业模式，长期使用无需频繁校准，稳定性远高于常规电容式湿度检测设备，适合电力场景高频率、高可靠性的检测需求。

该设备核心参数完全符合国内电力行业及防爆领域的强制标准：测量范围覆盖-100℃~+20℃露点区间，测量精度达±2℃，本安防爆等级为Ex ia IIC T4 Ga，满足GB 3836.1-2010《爆炸性环境 第1部分：设备通用要求》、DL/T 506-2018《六氟化硫电气设备中绝缘气体湿度测量方法》、Q/GDW 11399-2015《SF6气体湿度检测技术导则》等多项标准要求，可直接用于电力系统法定检测、运维巡检、交接验收等场景的合规检测，无需额外参数适配，检测数据具备行业认可的合规效力，同时适配电力行业各类检测报告的参数填报要求。

该设备针对氢气湿度检测做了专项参数优化，测量精度完全满足行业要求：针对氢气场景的适配测量量程为-80℃~0℃露点区间，测量精度可达±1.5℃，符合GB/T 7064-2017《隐极同步发电机技术要求》中氢气湿度不高于-25℃露点的检测精度要求，数据重复性误差小于0.2℃，可准确识别氢气湿度的小幅波动，及时发现发电机密封缺陷导致的受潮隐患，适合火电、核电、水电领域氢冷机组的日常运维、停机检修等场景的湿度检测，检测数据可直接作为机组运行状态评估的依据。

该设备防护等级为IP65，可适应户外扬尘、小雨等常规恶劣环境，高污染环境下使用需注意以下要点：粉尘浓度超过10mg/m³的作业场景需加装前置粉尘过滤器，避免颗粒物堵塞传感器进气孔；检测运行年限超过10年的SF6设备时，需提前加装酸性气体吸附滤芯，避免SF6分解产生的硫化物腐蚀传感器；不得直接测量含油雾的压缩空气、油气混合气体，避免油膜附着在传感器表面导致测量失效；被测气体压力需控制在0.1~1MPa范围内，超出压力范围需加装减压装置避免传感器损坏。

该设备的检测数据完全符合电力行业数据规范要求，首先输出参数支持露点温度、体积比（μL/L）、质量比（mg/m³）三种单位，可直接匹配不同电力标准中的湿度阈值要求，无需手动换算。其次数据存储字段包含检测时间、测量值、环境温湿度、采样压力、设备编号等完整信息，符合国网《电力设备状态检测数据接入规范》的字段要求，导出后可直接导入电力设备状态检修系统，无需额外整理。同时数据格式符合电力检测数据溯源要求，存储数据不可篡改，可作为设备状态评估、故障溯源的合规依据。针对能源监管部门的检测数据上报要求，设备输出的检测报告格式可直接匹配《电力安全监督管理办法》中对涉SF6设备检测数据的上报要求，具备行业合规性。

该设备的标准检测流程符合电力行业作业规范，操作分为四个步骤：一是开机预热，设备开机后等待5分钟完成传感单元自校准，确认电量、传感器状态正常后进入检测模式；二是管路连接与排空，将标配的聚四氟乙烯采样管路分别连接设备进气口与设备采样阀，打开采样阀排空管路内的残留空气2分钟，避免环境水汽干扰检测结果；三是参数设置与测量，选择SF6气体补偿模式，设备自动开启温度压力补偿功能，待读数稳定30秒后记录测量值，设备可自动将测量值换算为20℃常压下的标准露点值，无需手动计算；四是检测后处理，关闭采样阀后吹扫管路1分钟，断开连接后密封设备进气口避免污染传感单元。全程操作符合DL/T 506的作业要求，无需复杂培训即可快速上手。

该设备完全满足电力监管部门的数据溯源管理要求：内置唯一的传感器校准标识，每次检测自动记录检测时间、环境温湿度、被测设备编号、测量值、设备校准状态等全维度信息，数据存储采用加密格式不可篡改，可对接电力行业的设备运维管理平台、安全监管系统，符合国家能源局《电力安全工器具预防性试验规程》、《电力设备运维检测数据管理规范》的溯源管理要求，检测数据可直接作为电力安全监管检查的有效凭证，无需额外提供数据真实性证明材料。
