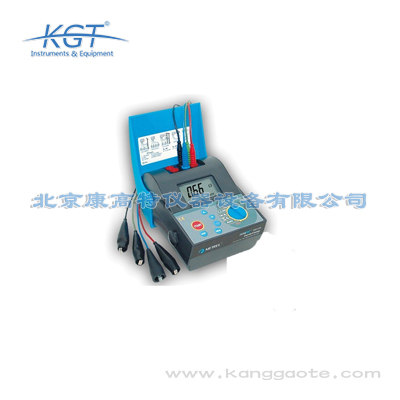

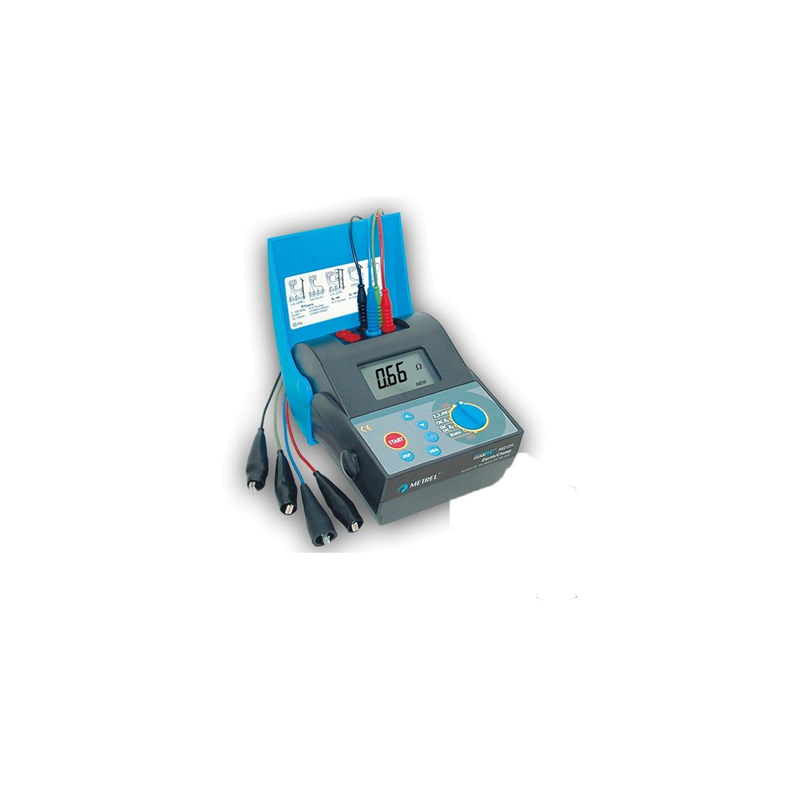

德国Metrel(美翠) MI2124通用接地电阻测试仪

这款MI2124是专业级接地测试设备，配备多类测试模式适配不同作业需求：一是电极法接地电阻测试，是行业通用的标准测试模式，测试结果精度高，适合新建接地工程的验收检测、定期接地性能校验等场景；二是土壤电阻率检测，可结合四极法布设电极完成不同深度、不同区域的土壤电阻率测算，为接地网设计、防雷工程选址提供核心基础数据；三是双钳形法接地电阻测试，无需额外布设辅助电极，可直接对已投入使用的多点接地系统开展不停电快速检测，大幅提升现场作业效率；四是四线法加钳形法测量模式，可消除辅助极接地电阻、引线电阻对测试结果的干扰，适合复杂接地系统的高精度检测。除此之外，设备还支持电流测试、电极电压电流测试，可同步完成接地系统泄漏电流、测试回路参数校验等配套测试，自身搭载高抗干扰模块，可在强电磁环境的工业场景下稳定作业，满足电网、电厂等高要求场景的测试需求。

这款设备专门针对电网、电厂等高要求电力场景的测试需求做了多项适配设计：首先是高抗干扰能力，可在变电站、发电机组周边等强电磁干扰环境下稳定输出准确测试数据，避免工频信号、电磁辐射对测试结果的影响；其次是多模式兼容设计，既可以通过电极法完成新建变电站接地网、输电杆塔接地装置的验收校验，也可以通过双钳形法对已带电运行的多点接地系统开展不停电检测，无需停电即可完成日常巡检，降低对电力系统正常运行的影响；第三是便携性设计，整机尺寸为90×160×180mm、重量仅1.2kg，搭配4节1.5V普通电池供电，无需专用充电设备，方便运维人员携带开展户外巡检、山区杆塔测试等流动作业，IP54防护等级也可适配户外高温、扬尘、短时淋雨等复杂环境。同时设备支持大容量数据存储和数据导出功能，可一次性完成多点位批量测试后统一导出数据，大幅提升现场作业效率，满足电力场景高频次、多点位的测试需求。

德国美翠MI2124在数据管理和作业适配性上做了多处针对性优化，大幅提升专业作业效率：首先自带1000组测试数据存储容量，可满足单次外出运维多站点批量检测的存储需求，无需中途手动记录数据，大幅降低作业人员的记录负担，避免人工记录误差；配备RS232接口可直接对接计算机，测试数据可批量导出做后续的接地性能趋势分析、检测报告自动生成，适配电力运维的数字化管理要求。设备采用125Hz的专属测试频率，搭配自带的高抗干扰算法，可大幅屏蔽电网工频及周边电磁环境的信号干扰，在强电磁的电厂、变电站场景下仍可输出稳定准确的测量数据。供电采用4节1.5V通用电池供电，无需专用充电设备，户外长时间作业时可随时更换电池，避免断电影响作业进度；90×160×180mm的紧凑型尺寸，可直接放入工具包携带，适配电力运维人员的流动作业需求。

这款设备的参数配置充分适配专业接地测试的各类需求，安全性能上，测试电压低于0.04KV、短路电流低于20mA，可保障测试过程中操作人员和被测设备的安全，同时搭载双重绝缘防护，防护等级达IP54，可适应户外扬尘、小雨等复杂作业环境。测量性能上，接地电阻最大量程可达19.99KΩ，分辨率覆盖0.01Ω到10Ω多档位，常规测试精度达±(2%+3位)，双钳形测试精度为±(10%+2位)，电流测试精度达±(5%+5位)，测试频率采用125Hz专属频段，可有效规避工频信号干扰，保证测试数据稳定性。测量范围上，土壤电阻率测试覆盖0~1999KΩ·m，电流测试常规范围0~20A、扩展范围可达5mA~200A，支持最长30m电极布设距离，可适配不同规模接地网、不同场地条件的测试需求。设备还支持1000条测试数据存储，配备RS232接口可对接计算机导出数据，方便后续测试报告整理、数据存档。

德国美翠MI2124的测量模式覆盖了电力接地检测全场景需求：其一，电极法接地电阻测试是常规基础模式，适合已布设接地极的电网杆塔、电厂生产设备接地端的通态电阻检测，无需断电即可完成基础接地性能校验；其二，土壤电阻率检测模式专为接地网前期设计、场地接地性能评估打造，可匹配0-30m的电极布设间距，适配平原、山地等不同地形的勘测需求；其三，双钳形法测量模式无需打辅助电极，适合密集接地网、运维中无法断电的电力设备接地检测，大幅提升运维效率；其四，四线法加钳形法的组合测量模式，可大幅降低复杂接地网的线阻干扰、耦合干扰，适用于大容量电厂主接地网的高精度校验；此外还支持电流测试、电极电压电流测试，可覆盖电力运维全链路的电参数检测需求。同时设备自带高抗干扰能力，在电厂、电网的强电磁环境下仍可保障数据稳定，完全适配工业级强干扰场景的作业要求。

这款MI2124测试仪覆盖多类接地相关检测场景需求，核心功能分为三大类：第一是接地电阻检测，支持电极法、双钳形法、四线法加钳形法三种检测模式，其中电极法适合新建接地系统的验收检测，双钳形法无需额外打辅助电极，可直接对已接入接地网的点位进行不停电检测，四线法加钳形法可进一步排除测试线阻、土壤接触电阻的干扰，适配复杂地质下的高精度检测需求；第二是土壤电阻率检测，支持0~1999KΩ·m的测量范围，可满足接地系统设计前期的地质参数采集需求；第三是电参数检测，支持电流测试、电极电压电流测试，电流测试基础范围为0~20A，扩展后可覆盖5mA~200A区间，可对接地系统的泄漏电流、运行电流等参数进行同步检测。设备自带125Hz测试频率，具备高抗干扰能力，完全适配电网、电厂等电磁环境复杂的现场检测需求。

MI2124的核心测量参数覆盖全品类接地检测需求：工作输出电压低于0.04KV，短路电流低于20mA，可在测量过程中充分保障操作人员安全；接地电阻测量最大值可达19.99KΩ，土壤电阻率测量范围为0~1999KΩ·m，电流测试基础范围为0~20A，扩展后可覆盖5mA~200A的宽量程测量需求，支持的电极布置距离最高可达30m，适配不同场地的布线要求。仪器测试频率为125Hz，可有效避开工频干扰信号，测量精度表现优异：常规接地电阻测量精度为±(2%+3位)，双钳形法测量精度为±(10%+2位)，电流测试精度为±(5%+5位)，分辨率支持0.01/0.1/1/10Ω多档位调节，可根据测量需求切换适配的分辨率档位，保障不同量级测量结果的准确性，完全满足电力系统等专业场景的检测精度要求。

MI2124是德国美翠METREL推出的专业接地类测量仪器，可覆盖多类接地相关检测需求：功能层面支持电极法接地电阻测试、土壤电阻率检测，同时兼容双钳形法、四线法加钳形法等多类接地电阻测量模式，还可开展电流测试、电极电压电流测试，能够满足大多数工业场景下的接地性能检测需求。仪器本身具备高抗干扰能力，可在复杂电磁环境下稳定输出测量结果，同时支持最高1000条测试数据本地存储，配备RS232接口可直接对接计算机完成数据导出与后续分析。整机防护等级达IP54且具备双重绝缘防护，重量仅1.2kg、尺寸为90×160×180mm，便携性优异，适配电网、电厂等对接地安全要求较高的场景，也可用于各类工业厂房、弱电系统的接地性能验收、日常巡检作业，无需额外搭配其他检测设备即可完成全流程检测。

德国美翠MI2124的核心测量参数完全匹配电力行业接地检测的专业标准：首先额定测试电压低于0.04KV，短路电流低于20mA，作业过程中不会对电力设备的运行状态产生干扰，也能充分保障操作人员的作业安全；接地电阻测量上限达19.99KΩ，分辨率支持0.01Ω到10Ω多档位可调，基础测量精度为±(2%+3位)，双钳形法测量精度为±(10%+2位)，可满足从精密弱电设备接地到强电输电系统接地的全场景精度要求；土壤电阻率测量范围达0~1999KΩ·m，可适配沙土、黏土、岩石等不同地质条件的场地勘测需求；电流测试基础范围0~20A，扩展范围可达5mA~200A，电流测量精度为±(5%+5位)，可覆盖漏电检测、负载电流检测等多元运维需求。同时设备防护等级达IP54，搭配双重绝缘防护，可适应户外雨雪、扬尘等复杂作业环境，1.2kg的轻量化设计也降低了户外运维的携带负担。

MI2124针对现场检测场景做了多项优化，可有效提升检测作业效率：首先其兼容多类测量模式，无需更换设备即可完成接地电阻、土壤电阻率、电流、电极电压电流等多类参数检测，避免了多设备切换的调试耗时；其次整机便携性优异，1.2kg的重量加紧凑型机身设计，便于检测人员携带穿梭于不同检测点位，IP54的防护等级可适配多尘、轻微泼溅的复杂户外场景，无需额外做设备防护即可直接作业。仪器自带的高抗干扰能力适配电网、电厂等高电磁干扰场景，无需反复校准即可获得稳定测量结果，本地1000条数据的存储容量可满足单日大批量检测的存储需求，无需检测人员手动记录每一条数据，配备的RS232接口可直接对接计算机完成批量数据导出，省去了手动录入数据的繁琐流程，可大幅缩短检测后的数据分析预处理耗时。
