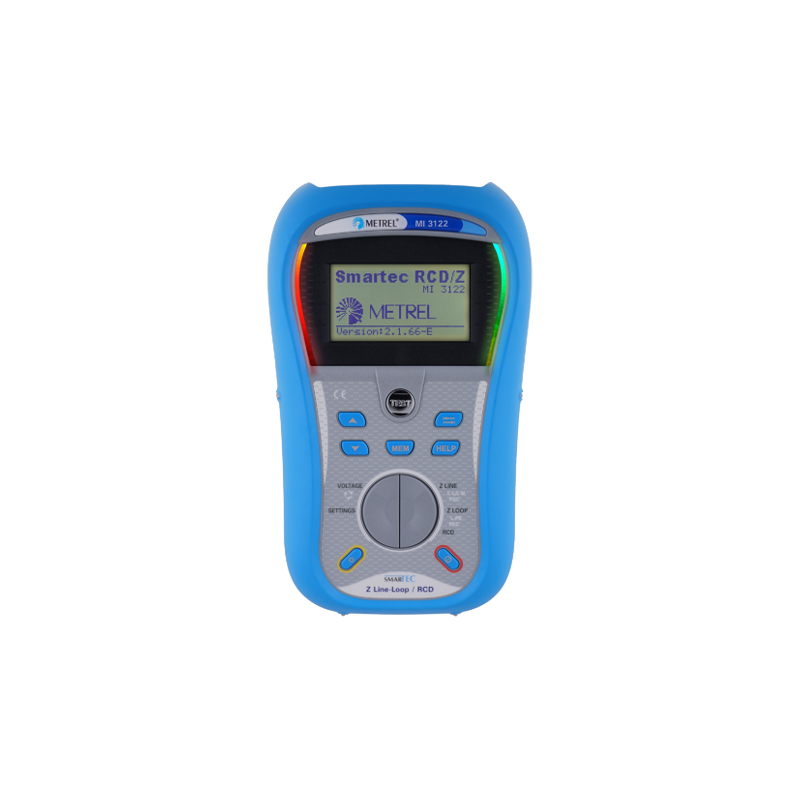

德国METREL MI3122漏电开关、回路阻抗测试仪

这款设备的回路阻抗测试采用低压大电流脉冲注入法原理：测试时向被测回路注入时长小于10ms、最高20A的低压脉冲电流，脉冲时长远低于常规RCD的动作阈值，不会触发后端剩余电流保护装置动作，可实现不停电测试。设备内置高精度采样模块，可同步采集注入电流和回路压降，通过欧姆定律自动计算回路阻抗值，同时搭载零序电压补偿算法，可自动消除线路自带零序电压对测量结果的干扰，测量精度符合IEC 61557-3标准要求，相比传统断电测试方法效率提升60%以上。

该设备完全适配光伏、储能、充电桩等新能源低压配电系统的检测需求，符合《GB/T 37409光伏发电站并网验收规范》《GB/T 51313电动汽车分散充电设施工程技术标准》等新能源领域的检测标准要求。可检测光伏并网侧、充电桩进线侧漏电开关的动作可靠性，验证漏电保护阈值是否符合新能源系统的安全要求；可检测交直流混合配电系统的回路阻抗，精准计算预期短路电流，判断配电线路的载流冗余量，排查线路过载、接触不良等安全隐患；可覆盖0-440V全电压范围的交直流低压配电系统检测，满足新能源投资企业、电网运维单位的日常运维检测、并网验收检测等多重需求。

该设备的回路阻抗测试精度处于行业领先水平，三个量程的测试精度均可达±2%读数±0.02Ω，配套的接触电压测试精度为±5%，预期短路电流计算精度为±3%，数据重复性误差不超过1%，长期稳定性优于同类型设备平均水平。该精度等级可满足三级及以上防雷检测机构、CMA资质电力检测实验室的计量溯源要求，检测数据可直接作为检测报告的支撑依据，适配政府市场监管部门的电力安全执法抽检、第三方检测机构的商业检测业务、工业企业的安全生产标准化验收等高精度检测需求，无需额外校准即可直接用于合规性判定场景。

这款设备搭载完善的测量数据管理功能：内置存储容量可存储10000组以上的完整测量数据，每组数据包含测试时间、测试项目、测试参数、环境条件等全维度信息，可按检测项目、回路编号、检测时间三类维度分类检索；支持标准化数据导出，导出数据可直接对接电力运维管理系统、工程验收系统，无需额外人工整理即可生成合规检测报告；数据采用不可篡改的存储格式，可满足G端政府项目验收的溯源要求，也可满足B端工业企业的设备运维台账管理需求，有效降低检测人员的后续数据处理工作量，提升检测全流程效率。

该设备适配全场景低压配电系统检测需求：一是建筑工程竣工配电验收场景，可完成新建住宅、商业楼宇的漏保性能、回路阻抗的批量验收检测；二是工业企业配电系统运维场景，可用于生产车间、配电房的年度安全检测、故障排查；三是公建项目安全巡检场景，适配政府办公场所、学校、医院、交通枢纽等人员密集场所的定期电力安全排查；四是新能源配电检测场景，可用于光伏并网、户用储能、充电桩等新型配电系统的漏保及回路性能检测。设备工作温度范围为-10℃~50℃，支持95%湿度无凝露环境下作业，IP40防护等级可抵御施工现场的灰尘、溅水影响，完全覆盖室内外各类低压检测场景需求。

带电测试需严格遵守安全操作规范：首先确认被测线路电压不超过设备600V CAT III的额定防护等级，测试前检查测试表笔绝缘层无破损、开裂，操作人员需佩戴符合标准的绝缘手套、穿绝缘鞋；其次测试高灵敏度RCD前，需提前确认后端负载可承受短时断电风险，避免RCD动作影响关键负载运行；第三，在有大功率变频设备、整流设备运行的回路测试时，需开启设备谐波抑制功能，避免谐波干扰导致测量数据偏差；第四，户外雨天、潮湿环境下禁止开展带电测试，测试时需保持测试端干燥，防止出现短路、触电风险。

该设备采用可编程恒流源注入技术实现漏电开关的非侵入式性能检测：设备内置高精度可编程恒流发生模块，可根据检测需求输出设定值的模拟漏电电流，直接注入被测漏电开关的进线端，模拟实际用电过程中的漏电工况，同步通过内置10kHz高频率电流采样模块，实时监测漏电开关的脱扣动作信号，精准捕捉脱扣瞬间的时间节点和触发电流值，计算得到漏电开关的实际动作时间、动作电流偏差。该技术无需拆解漏电开关本体，也无需断开回路的上级供电，检测误差不超过1ms，完全符合剩余电流保护装置的测试标准要求，可快速筛查出动作超时、动作电流偏差过大的失效漏保，适配现场批量漏保的快速筛查需求。

这款设备的核心测量参数覆盖漏电开关、回路阻抗两大检测维度：漏电动作电流测试范围为0-500mA，动作时间分辨率达1ms，支持AC、A、B三类全型号RCD的动作特性测试；回路阻抗测量范围为0-2000Ω，测量精度±2%，最高支持20A大电流脉冲注入测试；同时支持线路电压、频率等基础电气参数测量，电压测量范围AC 50-440V，精度±0.5%。参数指标符合IEC 61557、GB/T 18216等国内外安规检测标准，可满足工业配电运维、建筑电气验收、公共设施电力检测等多场景的参数测量需求，测量数据可直接作为合规检测的依据。

这款设备完全满足光伏并网系统的剩余电流检测需求：光伏系统常用B型RCD，需覆盖直流分量叠加的剩余电流检测场景，MI3122支持全类型B型RCD的动作特性测试，可检测含直流分量、脉动直流分量的剩余电流动作参数，测试范围覆盖10mA-500mA的光伏系统常用RCD规格，动作时间测量精度达1ms，符合GB/T 37409《光伏发电并网逆变器技术规范》中对剩余电流保护装置的检测要求，可适配分布式光伏、集中式光伏电站的并网验收、日常运维检测需求，同时满足新能源企业运维、能源监管部门抽检的检测标准。

现场测试可通过多项操作排除干扰：第一，开启设备内置的谐波抑制功能，可滤除3次、5次等工业场景常见谐波的干扰，降低谐波对压降采样的影响；第二，测试前先测量回路零序电压，当零序电压超过10V时，可调整测试相位避开干扰峰值，或者选择在负载较低的时段开展测试；第三，针对长距离输电线路、高阻抗回路，可选择设备的20A大电流测试模式，降低线路杂散电阻的测量误差；第四，完成单回路测试后可复测2-3次，若多次测量数据偏差超过5%，需排查表笔接触是否牢靠、回路是否存在波动负载，测量操作符合IEC 61557-3的阻抗测试规范。

该设备的检测指标完全符合国内国际多重电力安全检测标准，国内层面符合《GB 50303建筑电气工程施工质量验收规范》《GB 7251低压成套开关设备和控制设备》《GB 13955剩余电流动作保护装置安装和运行》等核心标准要求；国际层面符合IEC 61557低压配电系统安全检测标准、EN 61010测量仪器安全标准。设备电磁兼容等级达到III级，可在强电磁干扰的工业现场输出稳定可溯源的检测数据，完全适配政府监管部门电力安全抽检、国有单位项目合规验收、第三方检测机构资质认定业务等场景的标准符合性要求，检测结果可直接作为配电系统安全性判定的有效依据。

该设备是集成式电力检测设备，可同时覆盖漏电开关性能检测、回路阻抗检测两大核心功能，额外支持接触电压测试、预期短路电流（PSCC）自动计算功能。核心技术参数如下：漏电电流测试覆盖10mA/30mA/100mA/300mA/500mA多档位，动作时间测试分辨率1ms，精度±1%；回路阻抗测试分0-20Ω/0-200Ω/0-2000Ω三个量程，精度为±2%读数±0.02Ω；额定工作电压覆盖AC 50-440V，适配50/60Hz工频配电系统。设备可广泛应用于建筑配电验收、工业配电运维、公建项目安全巡检等场景，无需额外搭配辅助设备即可完成低压配电系统两项核心安全指标的现场快速检测，单点位检测时长不超过10秒，检测效率较单一功能设备提升60%以上。
