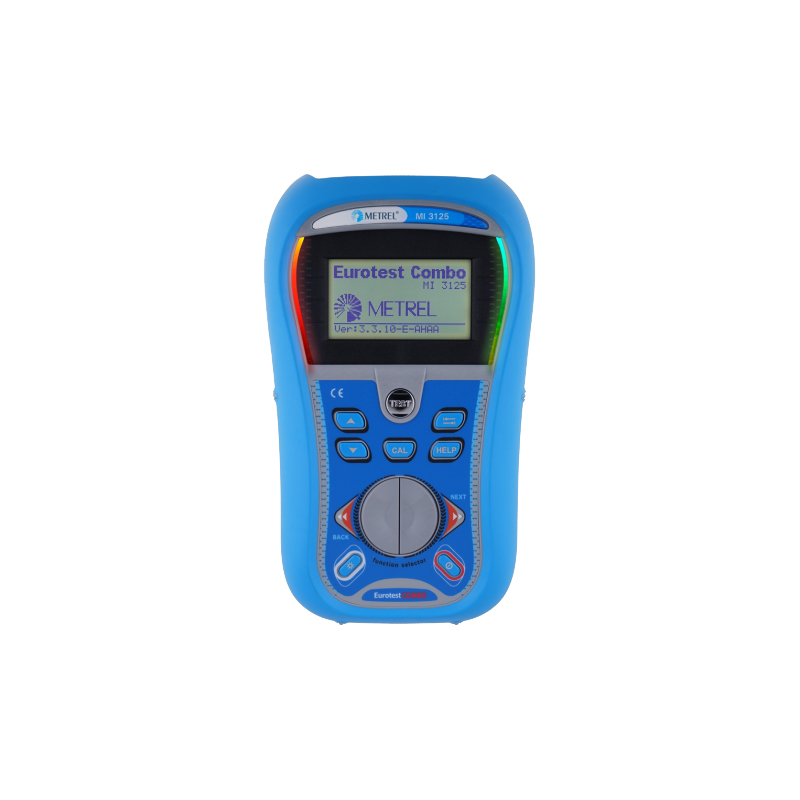

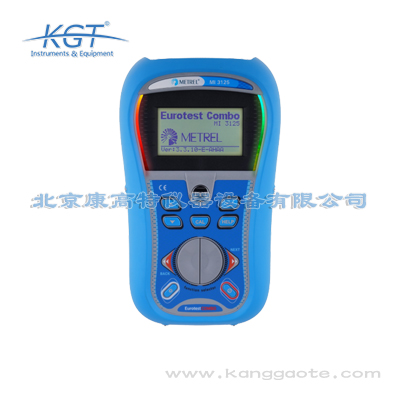

德国美翠METREL MI3125电气综合测试仪

该设备绝缘电阻测试功能的技术特点突出，支持50V/100V/250V/500V/1000V五档可调测试电压，测试范围覆盖0.01MΩ~100GΩ，测试精度达±3%，可适配弱电回路、低压动力回路、高压设备低压端等多场景的绝缘测试需求；测试功能支持自动放电，测试完成后自动释放被测回路的残留电容电荷，避免残留电压伤人；同时支持极化指数（PI）与吸收比（DAR）自动计算，可直接判断绝缘介质的老化程度与受潮情况，无需人工计算。使用要点包括：测试前断开被测回路的所有负载与并联回路，避免其他支路影响测试结果；选择与被测回路额定电压匹配的测试电压，例如220V民用回路选择500V测试电压，10kV设备低压二次回路选择1000V测试电压；测试时需保持被测介质表面干燥，避免表面泄露电流导致测试值偏低，若被测环境湿度超过80%需采取防潮措施后再进行测试，确保测试结果的准确性。

这款设备完全适配电网低压台区隐患排查的核心需求，符合Q/GDW 11690《低压配电网运维规程》的相关检测要求。具体可覆盖的排查项目包括：台区配电变压器低压侧绝缘性能检测、台区剩余电流总保/分保动作特性校验、低压线路导线绝缘破损检测、用户侧进户线绝缘性能排查、台区接地装置电阻检测、台区三相负载不平衡度检测、台区谐波含量检测、低压线路压降检测等。技术参数上，其RCD动作时间测试分辨率达1ms，可准确识别保护器拒动、误动隐患，绝缘电阻测试支持带电感应预警，可避免现场误操作风险。适用于城镇台区、农村台区、光伏并网台区等各类低压配电网场景的日常隐患排查、故障溯源检测。

这款设备符合IEC 61557系列低压电气安全测试通用标准、GB 7251《低压成套开关设备和控制设备》、GB 50303《建筑电气工程施工质量验收规范》、DL/T 475《接地装置特性参数测量导则》等多项国内外核心行业标准，覆盖电力、住建、工业制造、公共安全等多领域的检测合规要求。技术参数层面，其绝缘电阻测试量程覆盖0.01MΩ-10GΩ，测试电压支持50V/100V/250V/500V/1000V多档可调，接地电阻测试精度可达±2%，RCD动作时间测试分辨率达1ms，所有检测项目的参数阈值均贴合现行标准要求，检测数据可直接作为合规性判定的有效依据，适用于各类需要出具官方检测报告的法定检验场景。

这款设备适配低压电气设备预防性试验的绝大多数项目需求，符合GB/T 14598.30《电气继电器 第30部分：电力系统暂态数据交换通用格式》、《电力设备预防性试验规程》的相关要求。具体可覆盖的预试项目包括：低压电机绕组绝缘电阻、吸收比、极化指数测试，低压开关柜绝缘性能测试，低压电缆绝缘电阻测试，剩余电流动作保护器动作特性测试，接地装置接地电阻测试，低压配电系统功率质量检测等。设备支持预试项目模板预设，可自动记录测试数据、生成测试曲线，无需人工手动记录换算，可大幅提升预试作业效率。适用于各类生产制造企业、数据中心、商业体等单位的年度电气设备预防性试验作业。

该设备支持二线法、三线法、四线法三种接地电阻测试方法，测试范围覆盖0.01Ω~10kΩ，测试精度达±2%，可适配各类场景的接地测试需求。二线法适用于测试空间受限、已知辅助接地极电阻值的场景，可将已知阻值的接地极作为辅助极，测试完成后设备自动扣除辅助极电阻得到被测接地极的准确阻值，适用于室内配电柜接地端、设备接地端的快速测试；三线法是最常用的测试方法，适用于户外开阔场景的接地网、杆塔接地极测试，布置电流极与电压极后即可完成测试，测试精度满足绝大多数场景的合规要求；四线法适用于对接地电阻测试精度要求极高的场景，比如防雷接地、防静电接地、医疗设备接地的测试，可完全消除测试线电阻、接触电阻的干扰，测试结果精度最高。测试时可根据现场环境与精度要求灵活选择测试方法，无需额外搭配辅助设备即可完成全场景接地电阻测试。

MI3125本身内置了自适应数字滤波、工频信号选频采样两类抗干扰设计，针对强电磁干扰现场还可通过三类操作进一步提升测量精度：第一是测试接线阶段优先选用原厂配套的屏蔽测试线，测试线尽量平行排布避免交叉，接地测试极尽量远离高压输电线路、大型电机等强电磁辐射源；第二是测量绝缘电阻、接地电阻等弱信号参数时，可在设备操作界面开启高抗干扰模式，延长采样时长，降低杂散信号的影响；第三是检测前需确认被测设备完全断电，对大容量电容、长距离电缆类被测对象提前进行充分放电，避免残余电压影响测量结果。按照上述方法操作后，检测精度可保持在标称精度范围内，完全符合现场检测的准确性要求。

该设备各测试模块采用独立的专业技术原理，绝缘电阻测试采用直流高压发生原理，内部升压模块输出稳定直流测试电压，施加于被测绝缘介质两端，通过采集泄露电流计算绝缘电阻值，测试过程中自动补偿杂散电容干扰，确保测试精度；接地电阻测试采用交流变频法，输出400Hz以下的非工频测试信号，避免现场工频干扰导致的测试误差，四线法测试时可完全消除测试线电阻与辅助极接触电阻的影响；RCD测试采用阶梯式电流输出原理，逐步提升输出电流至RCD动作阈值，精准捕捉动作时间与动作电流，可识别B型RCD对直流剩余电流的响应特性；回路电阻测试采用低压大电流注入原理，输出10A以下测试电流，采集回路压降计算回路电阻值，可精准识别回路虚接、导线截面积不足等隐患。所有模块采用独立信号采集通道，避免不同测试项目之间的信号干扰，确保数据准确性。

该设备的核心测试参数覆盖低压电气全维度检测需求，其中绝缘电阻测试范围为0.01MΩ~100GΩ，测试电压支持50V/100V/250V/500V/1000V五档可调，精度达±3%；接地电阻测试范围0.01Ω~10kΩ，支持二/三/四线法测试，精度达±2%；剩余电流动作保护器（RCD）测试覆盖AC/A/B全类型，触发电流范围1mA~1A，动作时间测试精度达±1ms；回路电阻测试范围0.01Ω~10kΩ，精度达±2%；电压测量范围0V~600V AC/DC，精度达±0.5%，可同时检测20次以内的电压电流谐波。设备内置存储容量可达10000组测试数据，可自动关联测试时间、参数类型存储，所有测试参数均符合IEC 61557系列标准的精度要求，测试数据可直接作为合规判定依据，无需额外校准比对。

该设备完全满足政府监管部门的电气消防安全专项检测要求。首先其测试功能完全覆盖《电气消防安全检测技术规范》要求的所有检测项目，可对电气线路绝缘性能、接地装置可靠性、剩余电流保护装置动作特性、配电回路负载与谐波水平等核心火灾隐患参数进行精准检测；其次测试精度符合消防检测设备的相关要求，绝缘电阻测试误差不超过±3%，剩余电流测试误差不超过±5%，测试数据可直接作为电气消防安全隐患判定的官方依据。另外设备支持自动生成符合消防检测规范的标准化测试报告，所有测试数据带有时间戳，可实现检测过程全溯源，满足监管部门对检测数据可追溯、可校验的要求；同时设备操作流程标准化，无需复杂的人工调试即可完成全项目测试，可大幅提升监管部门专项排查的工作效率，适用于商业综合体、公共建筑、工业厂房等多类场所的电气消防安全专项检测工作。

该设备完全符合多领域国内外标准要求，首先符合IEC 61557《低压配电系统的电气安全 测量、控制和保护装置》全系列标准，其中绝缘电阻测试符合IEC 61557-2、接地电阻测试符合IEC 61557-5、RCD测试符合IEC 61557-6、回路电阻测试符合IEC 61557-4；同时满足国内GB 7251《低压成套开关设备和控制设备》、GB 50303《建筑电气工程施工质量验收规范》、GB 25201《建筑消防设施的维护管理》中对电气检测设备的精度与功能要求；还符合电力行业标准DL/T 596《电力设备预防性试验规程》中对低压电气设备测试的相关要求。测试数据可直接作为各类合规验收、隐患排查的官方判定依据，适配国内工业、建筑、电力、消防等多领域的合规检测需求。

该设备适配多类B端与G端检测场景：一是工业企业电气隐患排查场景，可对生产车间配电柜、特种设备供电回路、生产设备电气系统进行全参数检测，排查绝缘老化、接地失效、回路虚接等隐患；二是建筑工程电气竣工验收场景，可对民用建筑、公共建筑的配电系统、消防供电回路、应急照明系统的电气安全参数进行校验，满足住建部门验收合规要求；三是电力运维单位低压配网巡检场景，可对台区变压器低压侧、用户接入端的电气参数进行快速检测；四是应急管理、消防等G端单位的电气消防安全专项排查场景，可快速识别违规用电、线路老化等火灾隐患。此外还适用于新能源场站箱变低压侧检测、数据中心供配电系统运维等场景，单设备即可覆盖全场景检测需求，无需搭配额外专用工具。

检测前需先确认被测系统状态，断电测试项目需确认被测回路无残留电压，带电测试项目需确认被测电压不超过设备额定耐压600V。根据测试项目选择对应档位与测试线：进行绝缘电阻测试时，断开被测回路所有负载，将测试线分别接至被测相线与接地端，选择匹配的测试电压后启动测试，设备自动生成稳定测试值；进行RCD测试时，将测试线接入RCD进出线端，选择RCD类型与额定动作电流，启动测试后设备自动输出触发电流，记录动作时间与实际动作电流；进行接地电阻测试时，根据现场条件选择二/三/四线法，布置辅助测试极后启动测试，设备自动消除辅助极电阻干扰生成准确数据。所有测试完成后可直接在设备端查看数据是否符合阈值要求，测试数据自动存储至本地，可导出后生成标准化检测报告。
