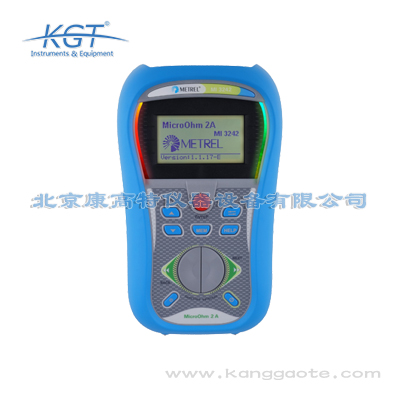

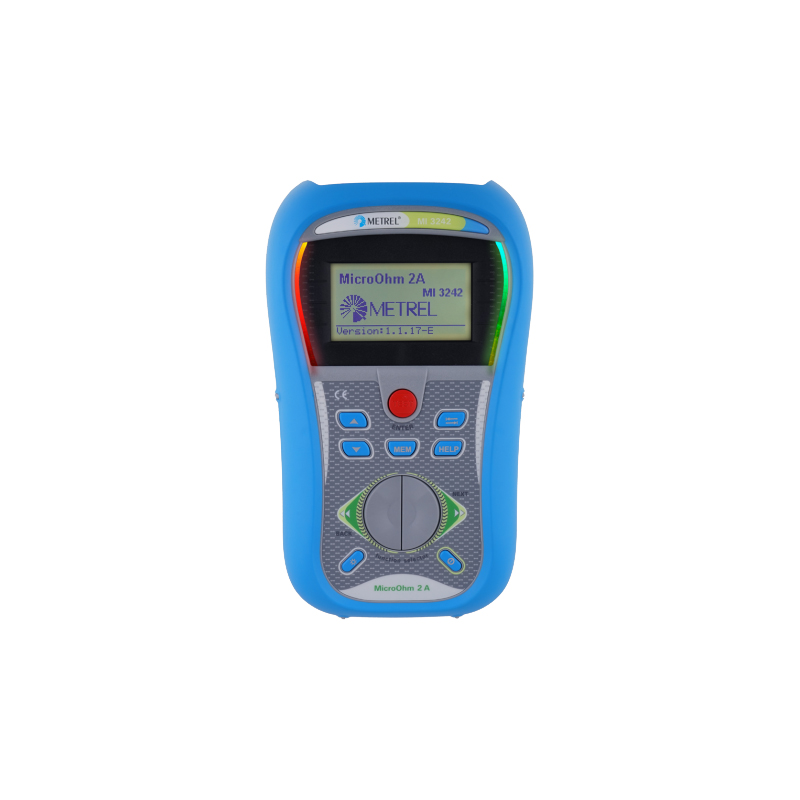

德国美翠METREL MI3242 2A微欧计

德国美翠METREL MI3242是一款便携式微欧计，也就是专门用于低电阻测量的手持式直流欧姆表，常用于各类电气连接点的导通与接触电阻检测。它的被测对象非常广泛，包括电线电缆、开关触点、继电器、连接器、母线排、配电电缆接头、电动机及发电机绕组、电力变压器与电感器、钢轨接头等低阻值工件。仪器采用四线开尔文测量法，由恒流源向被测件注入最高两安培的测试电流，量程从一微欧一直覆盖到一百九十九点九欧，并通过正反向双向测量来抵消导线热电势带来的附加误差。整机重量仅二百二十四克，外形尺寸为二百二十四乘七十八乘四十毫米，轻巧便于携带，内置可充电电池可支持大量现场测量。配合随机的测试分析软件，用户能把保存在仪器内部的测量数据下载到电脑进行查看、统计、趋势分析与报告打印。它属于现场手持型低阻测量仪表，广泛服务于电力运维、电气质检与设备检修，也适用于轨道交通、制造企业和科研计量等多种工作场景。

MI3242本身是一台计量型低阻欧姆表，出厂时随附校准证书，使用过程中应当按计量检定规程定期送计量机构校准，以保证量值准确。在现场判定某个连接点是否合格时，电力行业通常参照电力设备预防性试验规程以及电气装置安装工程电气设备交接试验标准等文件，对断路器触头、母线接头等都有相应的接触电阻限值，或者要求不超过出厂值的一定增幅。MI3242内置的合格与不合格评估功能，可以让用户预先设定阈值，通过绿色与红色指示灯直观给出判定结果。不过最终的合格结论仍须以具体设备类型的试验规程限值为准。建议把每次测量的阻值与历史数据、出厂值进行对比，即使尚未超差，出现趋势性恶化同样值得警惕并提前安排跟踪，防患于未然。在新设备投运前的交接试验里，把首次测量值作为基线存档，之后的历次数据围绕基线波动才便于判断劣化速度。计量确认与规程判定两者结合，才能保证结论既合规又有工程意义。

变电站现场往往存在工频磁场、谐波与各种空间电磁干扰，MI3242通过多重手段来保证读数稳定。第一，仪器内部具备五十赫兹与六十赫兹纹波检测及拒绝功能，能够识别并滤除工频及其谐波叠加在测量信号上的干扰成分。第二，采用四线法从原理上排除引线拾取的共模电压。第三，正反向双向电流测量取平均可以抵消热电势。第四，较高的过压保护设计让仪表可以在变电站母线等电位点附近安全工作，而不会被感应电压损坏。实际使用中再配合短而牢靠的四线连接、避开与大电流母线平行走线，并尽量在负荷较小或停电窗口内测量，通常都能获得稳定可信的微欧级读数，满足现场检测要求，减少误判与返工。如果发现读数跳动，多半是接触不良或附近有大电流电缆平行走线感应所致，可重新夹紧、改变走线方向或短暂停电后再测。掌握这些现场技巧，能显著提升一次成功率。

除电网运维之外，MI3242在多个行业都有广泛应用。轨道交通中，它用于钢轨接头、回流电缆接续与接触网零部件的焊接及连接电阻检查；制造业中，用于电动机、变压器绕组的出厂直流电阻与平衡度检测，以及母排、汇流排的装配质量管控；石油化工与矿山可用于防爆电气连接点的导通性核查；科研与计量单位可用它做低阻标准件的比对与小电阻标定；电梯、起重设备等关键金属连接也适合用它做定期安全检查。仪器轻巧便携、靠电池供电、可保存一千五百组数据并导出报告，使它能适应车间、实验室与野外等多种工作环境，是一台通用性较强的低阻测量仪表，适合需要现场低阻测量的各类技术岗位日常携带使用。在海外工程或野外无市电条件下，其电池供电与轻量设计优势尤为突出。对于需要频繁在不同点位之间转移、又要保证数据可追溯的巡检任务，它是一台实用性与便捷性兼顾的设备。

METREL MI3242采用直流压降法，也就是四线开尔文法来测量低电阻。工作时，恒流源通过外侧两根电流线向被测件注入最高两安培的测试电流，内侧两根电压线只负责采集被测点两端的压降，再由欧姆定律算出阻值。四线法的核心在于电流回路与电压测量回路完全分离，引线和夹子自身的接触电阻被排除在电压测量之外，因此即便测试线长达两米五、夹子接触电阻较大，也不会影响最终读数。仪器再配合正反向双向电流测量并取平均，可进一步抵消导线热电势与材料塞贝克效应产生的附加电压。这种原理上的设计使微欧级小阻值的测量十分稳定可靠，也是它能够在变电站等强电磁环境下获得准确读数的根本原因，相比两线法具有显著的抗干扰优势。在测量一微欧量级的母线焊缝或电缆接头时，四线法几乎是唯一可行的方案，否则引线电阻会远大于被测电阻，使结果完全失真。MI3242把这一原理做成了便携一体的手持设备，让现场人员无需繁重的台式电桥也能完成微欧级测量。

微欧计的测试电流大小直接影响可测对象与抗干扰能力，因此选型时要结合实际需求。MI3242提供最高两安培电流、量程一微欧到一百九十九点九欧，适合开关触点、母线、电缆接头、绕组等中低阻值且对发热敏感的连接点测量。若需按照电力交接或预防性试验做大电流回路电阻试验，比如隔离开关主回路，则应选择十安培甚至更大电流的机型，例如同系列的MI3250十安培微欧计。两安培机型的优势在于体积小巧、重量轻、电池续航长，适合日常巡检与多点数测；大电流机型则更贴近标准对回路电阻的试验要求。选型时应综合被测阻值范围、现场供电条件以及所参照的试验规程来判断，而不是单纯追求电流越大越好，避免大电流烫伤小截面接头。此外，对于电池内阻、接地网连接点等小阻值测量，两安培已经足够且更安全；盲目上大电流反而可能损伤薄弱连接。因此结合常用任务来选型，往往比参数堆砌更实用。

使用MI3242首先要关注过压类别。仪器具备过电压三类六百伏以及过电压四类三百伏的过压保护，但仍须在确认被测回路已经停电、并且邻近带电体电压不超过额定类别的前提下测量，严禁在带电主回路上直接挂接。电流线与电压线不可反接或短路，仪器内部的保护电路虽能防止误接造成损坏，但测量前仍应先清洁接触面、夹牢金属本体以获得稳定读数。正式测量前建议把两个夹子短接做一次零点核查。电池供电时要注意剩余电量，单次两安培、十五秒的测量可以支持数百次以上。潮湿环境或易燃易爆场所应停止测试，仪器长期不使用时应当取出电池，防止漏液腐蚀内部电路，并定期做自检与计量核查。测量感性负载（如电机绕组）后，应先短接放电再拆线，避免残余电感能量造成伤害。妥善保管测试线与夹子、防止机械损伤，也能延长仪器使用寿命并保持精度。

现场使用MI3242时，先用标配的四线测试电缆连接被测点：两根电流夹接电流端、两根电压夹接电压端，务必让电压夹位于电流夹内侧，以避开引线电阻的影响。开机后选择电阻测量功能，设定所需的两安培测试电流，按下开始键即可读数，仪器背光的液晶点阵屏会同步显示阻值、测试电流等参数。如果启用了合格与不合格评估，可以预先输入阈值，测量结束后绿色灯亮表示通过、红色灯亮表示超差。每一组测试数据都会带上时间戳存入内部存储器，最多可以保存一千五百组，后续使用测试分析软件经接口下载到电脑，就能进行查看、统计、趋势分析与报告打印，方便建立设备阻值档案并归档留存，满足试验报告与质量追溯的要求。需要提醒的是，电压夹必须夹在电流夹的内侧且紧贴被测金属，若夹反或距离过远，引线电阻会混入结果。规范的四线接法是获得可信数据的前提，也是现场最容易出错的环节。

当MI3242测得的连接点阻值明显高于出厂值或历史数据时，通常说明接触状态已经劣化。可能的原因包括触头氧化、表面脏污、螺栓紧固力矩不足导致接触压力下降，或者接头处存在虚焊、裂纹与腐蚀。对断路器和隔离开关来说，触头电阻增大会在通过负荷电流时局部发热，加速绝缘劣化甚至引发故障；对母线与电缆接头，阻值升高意味着连接可靠性下降，严重时可能烧断。判断时应结合合格与不合格阈值以及试验规程的限值，如果超差，需要先清洁接触面、重新夹紧后复测确认；仍然超标的应当安排检修或更换，并把该测点纳入长期趋势跟踪，防止设备带病运行，从而避免由此引发的停电或安全事故，保障电网稳定运行。对重要联络线或主变套管接头，建议把阻值纳入离线趋势库，按季度比对。许多设备事故在爆发前都有接触电阻缓慢爬升的过程，早期干预成本远低于故障抢修。

在电力现场，MI3242常用于变电站、配电室与轨道交通沿线的各类低阻导通及接触电阻检测。例如判断断路器、隔离开关的触头接触电阻是否因氧化或松动而增大；检查母线排、电缆接头与并沟线夹的连接是否可靠；测量变压器、电抗器绕组的直流电阻平衡性；对电动机与发电机绕组做导通检查；以及评估钢轨接续与轨道接头的焊接质量。这些场景大多要求在不拆解设备的前提下快速判断连接点的健康状态。MI3242凭借两安培测试电流、合格与不合格指示灯以及最多一千五百组带时间戳的存储能力，正好契合现场巡检、交接试验与定期抽检的需要，是电气连接质量把关的得力工具，能有效发现潜在过热与断股隐患。特别是在春检和预防性试验期间，它可以帮助运维人员建立各连接点的阻值档案。在配网抢修和电缆头制作后的验收中，用它快速比对三相阻值是否平衡，也能及时发现虚接问题。正因为轻便可单人操作，它常被列入巡检背包的标准配置。
