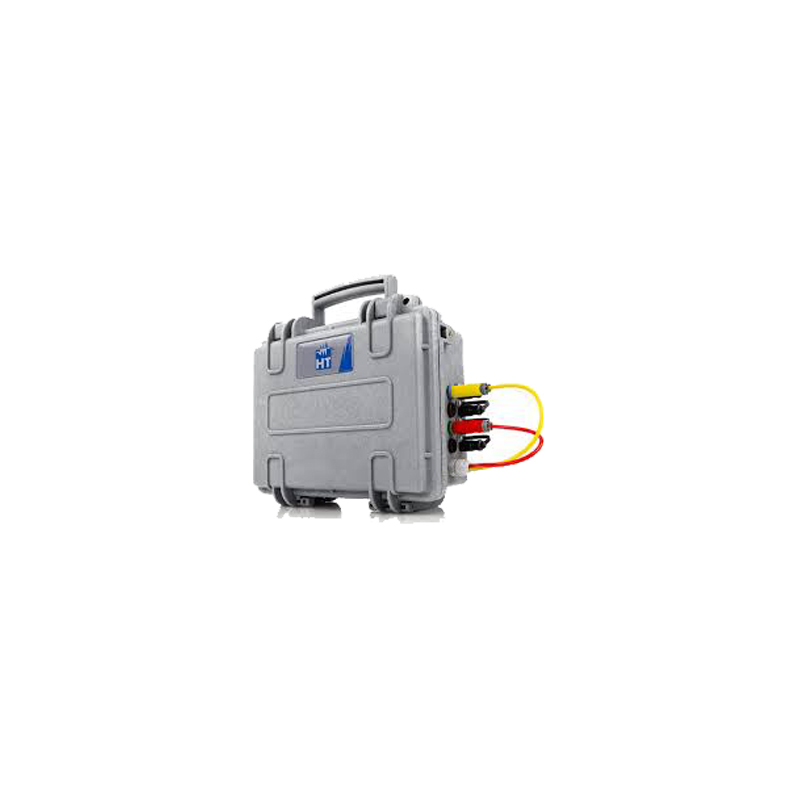

意大利HT PQA819/PQA820电能质量分析仪

PQA819/PQA820电能质量分析仪完全满足光伏、风电、储能等各类新能源场站的并网电能质量检测需求，适配国家电网、南方电网的并网验收要求。首先是参数覆盖性：新能源并网验收要求检测的电压偏差、频率偏差、三相不平衡度、谐波、间谐波、电压波动与闪变、电压暂升/暂降/中断、低电压穿越适配性等全部指标，该设备均可精准测量，其中谐波测量范围可覆盖0~100次，可满足新能源逆变器高频谐波检测需求，200kHz的采样率可捕捉新能源并网过程中的暂态过电压、冲击电流等异常信号。其次是标准适配性：该设备符合GB/T 19964《光伏电站接入电力系统技术规定》、GB/T 19963《风电场接入电力系统技术规定》、GB/T 36547《电化学储能系统接入电网技术规定》中对电能质量检测的全部要求，内置专门的新能源并网检测模板，可自动按照并网验收要求设置测量参数、计算相关指标，无需人工调整参数。另外该设备可直接生成符合电网并网验收要求的标准化检测报告，所有测量数据可溯源，可直接作为并网资质申请的佐证材料。B端新能源投资、运营企业可使用该设备开展并网前自检、日常运维检测，G端电网公司可使用该设备开展新能场站并网验

PQA819/PQA820电能质量分析仪针对核工业、轨道交通等高安全要求场景做了多项适配设计，可满足这类场景的特殊检测需求。首先是电磁兼容性能优势：该设备符合IEC 61000-4系列电磁兼容最高等级要求，抗静电放电、抗射频电磁场辐射、抗电快速瞬变脉冲群、抗浪涌冲击等性能均达到最高等级，在核岛强电磁辐射环境、轨道交通牵引供电强干扰环境下仍可正常工作，测量数据不会受到外界电磁干扰出现偏差，也不会对外界的敏感核安全设备、轨道交通信号设备产生干扰，满足高安全场景的电磁兼容性要求。其次是环境适应性优势：设备工作温度范围为-20℃~+55℃，存储温度范围为-40℃~+70℃，抗冲击、抗振动性能符合GB/T 2423相关标准要求，可适配轨道交通户外沿线、核工业偏远厂区等极端环境下的检测需求。另外是安全性能优势：设备的电压输入端口、电流输入端口均具备最高600V的绝缘防护等级，符合CAT III 600V安全标准，可在高压带电环境下安全开展检测作业，不会出现短路、漏电等安全隐患。同时该设备的所有测量数据支持加密存储，不可篡改，可满足核工业、轨道交通等场景的检测数据可溯源、可存档的要求，完全适配高安全

PQA819和PQA820同属于意大利HT的A级精度电能质量分析仪产品线，核心参数、测量精度、标准符合性完全一致，核心差异主要体现在通道配置和适配场景上。首先是通道数量差异：PQA819标配4路电压通道+4路电流通道，可满足单条三相配电回路的全参数电能质量检测需求，适配大多数常规单回路检测场景，比如单条生产线供电检测、单个新能源并网点检测、单个配变台区检测等。PQA820标配4路电压通道+8路电流通道，可同时接入两条独立三相回路的电流信号，共用同一组电压采集数据，可实现两条相邻配电回路的电能质量数据同步采集与比对分析，比如同一台变压器下的两条出线回路的谐波比对检测、新能源场站的并网点与负载侧的同步检测、轨道交通牵引供电的上下行回路同步检测等场景，无需两台设备同步作业，大幅提升多回路检测的效率。其次是存储扩展能力差异：PQA819内置16GB固定存储，PQA820支持额外扩展最高32GB的外接存储，可支持更长时间的多回路连续监测，适合需要连续1个月以上的长期监测场景。两款设备的测量精度、标准符合性、功能模块完全一致，用户可根据自身的检测场景需求选择对应型号，单回路常规检测可选择PQA81

PQA819/PQA820电能质量分析仪的适用场景覆盖高要求工业检测、公共事业运维等多个领域。电力行业场景包括：各级变电站日常运维巡检、配网故障溯源排查、光伏/风电/储能等新能源场站并网验收检测、用户侧电能质量投诉排查；核工业场景包括：核岛配电系统安全监测、常规岛用电负荷谐波检测、核设施应急供电系统稳定性核验；轨道交通场景包括：牵引供电系统电能质量检测、车站低压配电系统故障排查、信号系统供电质量合规性检测；水务行业场景包括：水泵变频驱动系统谐波检测、污水处理厂曝气设备、加药设备等非线性负载供电质量监测、市政供水泵站供电稳定性排查；环保行业场景包括：除尘脱硝设备配电监测、危废处理设施用电安全检测、垃圾焚烧厂变频设备谐波检测；工业制造场景包括：半导体晶圆厂、精密汽车生产线、医药生产车间等对供电质量要求极高的场景的供电隐患排查、生产设备故障溯源。B端企业用户可用于生产线供电质量核验、新能源并网资质申请、生产合规性检测；G端用户可用于公共配网运维、重点项目验收、公共设施安全排查等工作。

使用HT PQA819/PQA820电能质量分析仪进行风电、光伏等新能源并网检测时，需要围绕标准要求、参数设置、场景适配三个维度做好准备工作，保障检测结果的合规性。首先是标准适配，要提前确认项目执行的标准要求，国内新能源并网通常执行GB/T 29319-2012《光伏发电站接入电力系统技术规定》、GB/T 19964-2012《风电场接入电力系统技术规定》，需要根据标准要求设置对应的电能质量指标阈值，比如电压偏差允许范围、谐波限值、闪变限值、三相不平衡度限值等，PQA819/PQA820内置标准阈值模板，可直接调用对应标准的参数设置，无需手动配置。其次是参数设置，针对10kV、35kV等中高压并网场景，需要接入匹配精度的电压互感器、电流互感器，互感器精度需不低于0.2S级，在设备中正确设置互感器变比，保障测量结果的准确性；检测时长需满足至少连续72小时的要求，覆盖新能源发电的满发、低发、零发等全负荷时段，确保检测数据的代表性；如果需要检测高低电压穿越过程的暂态事件，需开启设备的暂态事件触发功能，设置合适的触发阈值，PQA819的1μs时间分辨率可完整记录穿越过程的电压变化曲线。最后是数

使用PQA819/PQA820开展谐波检测需遵循标准化操作流程，确保测量数据准确合规。第一步为前期准备：首先确认被测回路的电压等级、额定电流，选择与被测电流匹配量程的电流钳，检查仪器、接线、电流钳的绝缘层无破损，准备对应电压等级的绝缘防护装备。第二步为接线操作：遵守对应行业的带电作业安全规范，电压接线按照L1、L2、L3、N的相序依次连接被测回路的对应端子，电流钳按照对应相序卡在被测回路线缆上，确保电流钳的箭头指向与电流流向完全一致，避免相序错误导致数据偏差。第三步为参数设置：开机后进入测量设置界面，选择对应行业的谐波检测模板，也可自定义设置测量参数，其中谐波测量范围可选择0~50次或0~100次，采样间隔设置为1秒/次，测量时长根据对应标准要求设置，比如公共配网谐波检测需连续测量24小时，工业负载谐波检测可根据负载运行周期设置1~7天不等，同时可设置谐波超标触发录波功能，阈值可设置为标称值的5%。第四步为测量与数据导出：启动测量后仪器自动同步电网频率，实时采集谐波数据，测量过程中可随时查看谐波柱状图、各次谐波占比等可视化内容；测量完成后可直接通过仪器生成符合GB/T 14549《公用

PQA819和PQA820同属于意大利HT高端电能质量分析产品线，核心差异体现在测量精度等级、参数测量范围和适用场景三个维度。首先是精度等级差异，PQA819符合IEC 61000-4-30 Class A级要求，是法定计量、仲裁检测级别的设备，测量结果具备权威性；PQA820符合IEC 61000-4-30 Class S级要求，面向常规工业现场检测、日常运维场景，兼顾精度和使用便捷性。其次是参数测量范围差异，电压测量范围上，PQA819支持1V~1000V AC、0~1500V DC的宽范围测量，可适配高压互感器接入的10kV、35kV等中高压场景检测，PQA820支持5V~690V AC测量，主要面向低压配电场景；谐波测量次数上，PQA819支持2~256次谐波、间谐波检测，可覆盖新能源并网、轨道交通等高频谐波多发场景的检测需求，PQA820支持2~128次谐波检测，可满足常规工业场景的谐波检测需求；暂态捕捉带宽上，PQA810暂态检测带宽覆盖20kHz~1MHz，可捕捉1μs的极快暂态脉冲，PQA820暂态检测带宽覆盖20kHz~500kHz，可捕捉2μs的暂态事件。最后是适用

轨道交通场景的供电系统包含直流牵引供电、低压动力配电、信号系统供电等多个层级，电能质量问题类型复杂，使用HT PQA819/PQA820开展检测时需要重点关注适配场景的核心参数，保障检测结果的有效性。首先是直流牵引供电场景，需要重点关注直流电压测量、纹波系数检测参数，PQA819支持0~1500V DC电压测量，精度±0.1%，可精准检测1500V/750V直流牵引供电系统的电压偏差、电压脉动、纹波系数，评估直流供电质量对牵引电机的影响，符合GB 50157-2013《地铁设计规范》中对直流供电质量的要求。其次是整流机组谐波检测场景，需要重点关注谐波测量次数、谐波精度参数，轨道交通牵引整流机组会产生大量3、5、7、11、13等次特征谐波，同时存在高频谐波，PQA819支持2~256次谐波检测，可完整覆盖所有特征谐波和高频谐波的检测，评估谐波对通信系统、信号系统的干扰。第三是敏感负荷供电检测场景，需要重点关注暂态事件捕捉参数，轨道交通的信号系统、自动售检票系统、屏蔽门系统对电压暂降的耐受时间通常小于20ms，PQA819的暂态事件时间分辨率达到1μs，可完整记录电压暂降的幅值、持续时间、

意大利HT PQA819/PQA820是符合A级精度标准的专业电能质量检测设备，核心功能覆盖全维度电能质量参数采集、分析与合规性核验。技术参数方面，电压测量范围为0~600V AC/DC，测量精度可达±0.1%，支持适配5A、50A、500A、5000A多量程柔性电流钳，电流测量精度±0.2%；最高采样率可达200kHz，可捕捉微秒级暂态过电压、暂态电流信号；可测量0~100次谐波、间谐波、电压暂升/暂降/中断、电压波动与闪变、频率偏差、三相不平衡度、功率因数、有功/无功/视在功率、电能累计等全部IEC标准要求的电能质量参数。内置16GB本地存储容量，支持最长365天连续不间断监测，可自定义设置录波触发阈值，满足不同场景的异常事件捕捉需求。其中PQA820额外支持最多8路电流通道同步采集，可同时对两条相邻配电回路的电能质量数据进行比对分析，适配多回路并行检测需求。该设备支持一键生成标准化检测报告，可直接用于项目验收、合规性核验等工作场景，适配电力、核工业、轨道交通、水务、环保等多行业的检测需求。

PQA819/PQA820电能质量分析仪的设计、生产、检测全流程符合国际、国家、行业三级标准要求，可满足各类合规性检测的标准符合性要求。国际标准层面，两款设备均符合IEC 61000-4-30:2015《电磁兼容 试验和测量技术 电能质量测量方法》A级/S级要求、IEC 61000-4-7:2002《电磁兼容 试验和测量技术 谐波和间谐波的测量和仪器通用导则》、IEC 61000-4-15:2010《电磁兼容 试验和测量技术 闪变测量方法》、IEC 61000-4-34:2015《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验》等国际通用电能质量标准，测量方法与国际接轨。国家标准层面，两款设备符合GB/T 19862-2018《电能质量监测设备通用要求》、GB/T 14549-1993《公用电网谐波》、GB/T 12325-2008《电能质量 供电电压偏差》、GB/T 12326-2008《电能质量 电压波动和闪变》、GB/T 15543-2008《电能质量 三相电压不平衡》等全部现行国家电能质量标准，检测结果可作为国内项目验收、合规性评估的依据。行业标准层面，两款

意大利HT PQA819/PQA820电能质量分析仪适配电力、核工业、水务、环保、轨道交通、高端制造等多个行业的全场景电能质量检测需求。电力行业场景下，可用于电网公司配网电能质量普查、变电站谐波检测、风电/光伏等新能源并网电能质量验收、用户侧电能质量合规性检测，既可以支撑G端电力监管部门的公用电网质量评估工作，也可以满足B端新能源电站的并网验收需求。核工业场景下，可用于核电厂安全级配电系统的电能质量监测，检测电压暂降、谐波等问题对安全级控制设备的影响，满足核设施供电可靠性检测的高要求。水务行业场景下，可用于污水处理厂、供水厂的变频水泵、曝气设备等非线性负荷的谐波检测，排查谐波导致的电机过热、控制设备误动等问题，支撑水务企业的配电系统优化。环保行业场景下，可用于烟气治理、危废处理等环保设施的供电质量检测，保障环保设备的稳定运行，满足G端环保监管部门的设施运行可靠性核查要求。轨道交通行业场景下，可用于地铁牵引变电所谐波检测、接触网供电质量评估、信号系统供电可靠性检测，支撑轨道交通项目的竣工验收和日常运维。高端制造场景下，可用于半导体厂、精密电子厂、汽车整车厂的精密生产设备供电质量检测，定位

意大利HT PQA819/PQA820电能质量分析仪是面向专业电能质量检测场景的高端测量设备，核心功能覆盖稳态、暂态全维度电能质量参数检测，同时满足现场便携检测和长时间在线监测两类使用需求。设备支持4路电压、4路电流同步采样，最高采样率可达1MS/s，可精准捕捉微秒级暂态电能质量事件。核心测量参数包含电压有效值、电流有效值、频率、有功/无功/视在功率、功率因数、三相电压/电流不平衡度、2-256次谐波、间谐波、电压波动与闪变、电压暂降/暂升/中断、暂态过电压、浪涌脉冲、振荡波等全品类电能质量指标，电压测量精度可达±0.05%，电流测量精度±0.1%，功率测量精度±0.2%，频率测量精度±0.001Hz，完全覆盖常规检测场景的精度要求。设备内置32G大容量存储，可连续存储12个月以上的高分辨率检测数据，支持检测数据的分类统计、趋势分析、事件溯源，可导出符合行业规范的检测报告。同时两款设备均符合IEC 61000-4-30、GB/T 19862、DL/T 1028等国内外主流标准要求，既可以满足B端工业企业配电系统故障排查、能效优化、设备验收的需求，也可以满足G端电力监管、计量机构、国有企
