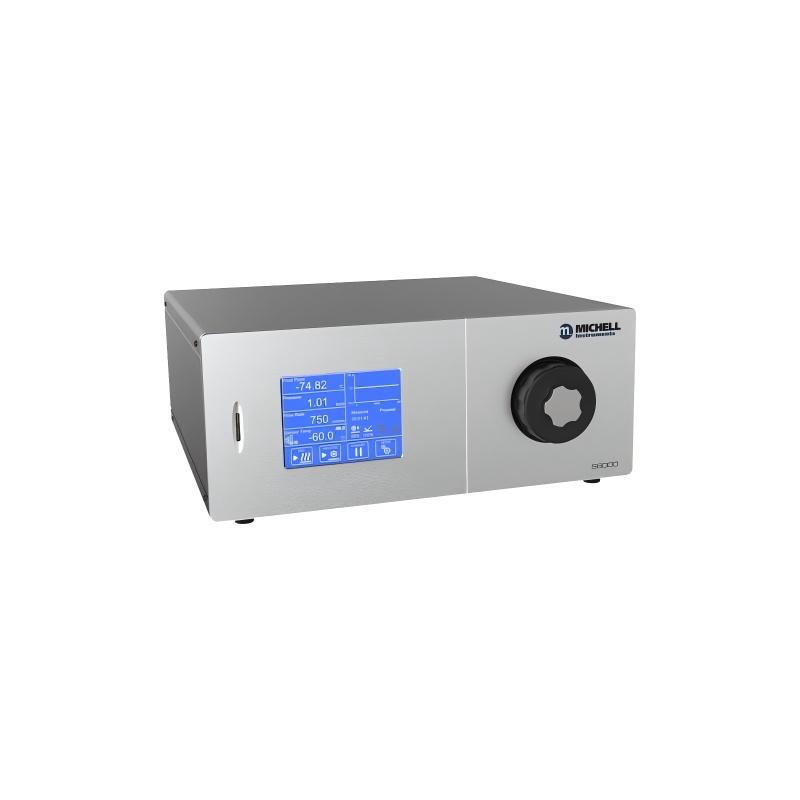

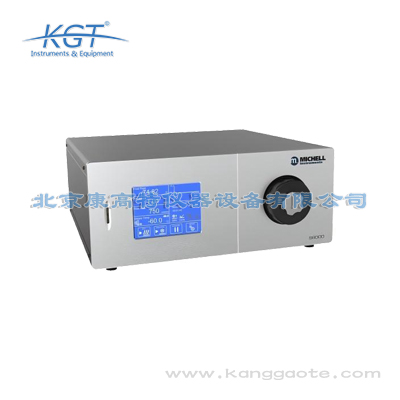

英国MICHELL S8000 RS高精度冷镜式露点仪

该设备完全适配高海拔地区的电力检测需求，针对高海拔场景做了专项优化：首先内置自动压力补偿模块，可实时采集检测环境的大气压参数，自动校正不同海拔下的露点测量值，测量精度不受海拔高度影响，适配最高5000米的海拔使用需求，完全覆盖国内青藏高原、云贵高原等高海拔区域的电网建设、运维场景；其次整机采用耐低气压设计，电子元件、制冷模块均经过高海拔低气压环境测试，在5000米海拔下仍可正常运行，不会出现制冷效率下降、电路故障等问题；另外测量结果不需要人工进行海拔换算，可直接对应DL/T 506标准中的湿度阈值要求，直接用于设备绝缘状态判定。满足高海拔地区电网公司、发电企业的基建验收、日常运维的检测需求，检测结果的有效性符合高海拔电力设备的管理规范要求。

该设备核心技术参数完全适配电力行业SF6气体湿度检测的全场景要求：其一，露点测量精度达±0.1℃，重复性为±0.05℃，分辨率达0.01℃，满足DL/T 506标准中对精密级露点仪的精度要求；其二，测量范围覆盖-80℃~+20℃露点，可覆盖SF6设备新气、运行气、故障气的全湿度区间检测需求；其三，响应速度T90≤5分钟（-40℃露点工况下），符合电力现场巡检的效率要求，单台设备单日可完成至少20个气室的检测；其四，压力适配范围0~2MPa，可直接对接不同压力等级的SF6气室，不需要额外加装减压装置；其五，工作温度范围覆盖-10℃~+50℃，可适配国内大部分区域的户外现场检测需求，低温环境下无需额外保温措施即可正常工作。

检测操作需严格遵循电力行业相关规程要求，标准流程如下：首先完成设备预热，开机后等待设备自检完成、制冷单元进入稳定工作状态，预热时长不低于15分钟；其次连接采样管路，需选用聚四氟乙烯材质的低吸附采样管路，避免使用橡胶、PVC材质管路造成水分吸附干扰，将管路一端连接设备采样口，另一端连接电气设备气室的检测接口；随后进行管路吹扫，将采样流量调整至1.5L/min，连续吹扫3~5分钟，排空管路内的环境空气，避免环境水分干扰检测结果；之后调整采样流量至标准要求的1L/min，待设备读数稳定30秒以上，记录露点检测值，可同时转换为体积比、质量比等常用湿度单位；检测完成后关闭气室阀门，吹扫设备采样腔2分钟后关机即可，检测数据可直接存入设备内置存储单元。

该设备采用冷镜式露点测量这一湿度测量基准方法，核心原理为通过半导体制冷单元控制高抛光金属冷镜的温度，当流经冷镜表面的待测气体中的水汽达到饱和状态时，冷镜表面会形成均匀的露/霜层，内置高精度光电检测单元会实时检测反射光强的变化，当露/霜层的凝结速率与蒸发速率达到动态平衡时，冷镜表面的温度即为待测气体的露点温度。该设备露点测量范围覆盖-100℃~+20℃，测量精度可达±0.1℃，不受待测气体组分、杂质的干扰，测量结果可直接溯源至国家湿度基准，是电力领域高精度湿度检测的核心技术方案，相比传统的电容式、电阻式湿度测量方法，稳定性更强、准确度更高，适合对检测精度要求较高的专业检测场景。

该设备的核心技术参数完全匹配电力领域的检测需求，核心指标如下：湿度测量维度，露点测量范围覆盖-100℃~+20℃，对应湿度体积比范围为0.001ppm~23000ppm，露点测量精度为±0.1℃，重复性可达±0.05℃，响应时间T90（从-20℃露点降至-60℃露点）不超过5分钟；硬件适配维度，采样流量适配范围为0.5L/min~2L/min，工作环境温度范围为-10℃~+50℃，存储温度范围为-20℃~+60℃，可适配大部分电力现场的户外检测环境；功能维度，内置10000组以上的数据存储容量，支持湿度单位一键切换，可自定义检测报告模板，供电模式支持交直流两用，内置锂电池续航可达8小时以上，完全满足野外无供电场景的连续检测需求，整机重量仅3.2kg，便携性适配现场巡检的需求。

该设备完全适配变压器绝缘油中溶解气体的湿度检测需求，是变电运维领域判断变压器绝缘受潮状态的核心设备。首先，其露点测量下限可达-100℃，对应湿度体积比低至0.001ppm，可覆盖运行中变压器油中溶解气体的湿度测量范围，无论是新注入的合格绝缘油，还是运行多年的老旧变压器的绝缘油，均可实现精准检测；其次，测量结果符合GB/T 7595《运行中变压器油质量》中对绝缘油湿度检测的相关要求，可搭配专业的顶空进样装置使用，实现油中溶解气体的自动分离、检测，全程无需人工干预，避免人为操作误差；检测数据可直接用于评估变压器绝缘系统的受潮状态、老化速率，为变压器的状态检修、隐患排查提供精准的数据支撑，目前已广泛应用于电网企业、发电集团的变压器运维检测场景。

该设备的SF6露点检测操作需符合电力行业检测规范，标准流程分为五步：第一是设备预热，现场开箱后接通电源预热15分钟，待设备自检完成后进入测量界面；第二是气路连接，采用聚四氟乙烯材质管路连接设备进气口与被测设备气室的采样口，禁止使用橡胶、硅胶材质管路避免水汽吸附干扰；第三是管路吹扫，调节采样流量为1L/min吹扫管路3分钟，排空管路内的环境空气残留，避免环境湿气混入影响测量结果；第四是正式测量，将流量调节为0.5L/min，待设备读数稳定30秒以上后记录测量值，同时记录被测气室的环境温度、压力参数；第五是收尾操作，测量完成后断开气路连接，运行设备自带的腔室吹扫程序排空测量腔室内的残留SF6气体，关闭设备电源即可。整个操作流程符合DL/T 506的操作要求，测量数据有效性可直接用于设备状态判定。

该设备属于电力检测领域专用高精度仪器，核心覆盖四大类电力应用场景：第一是输变电设备运维场景，适用于GIS组合电器气室、SF6断路器、电流互感器、电压互感器等SF6绝缘设备的日常湿度巡检、故障排查；第二是电力基建验收场景，适用于新建变电站、换流站的SF6设备充气验收、密封性校验，满足电网公司基建项目的验收合规要求；第三是发电企业设备检测场景，适用于火电厂、新能源电站的升压站设备、干式变压器、高压开关柜的绝缘气腔湿度检测；第四是电力检测机构校准比对场景，可作为湿度测量基准设备，用于电容式露点仪的现场校准、检测方法验证等工作。适配电网公司、电科院等G端单位的检测资质要求，也满足发电企业、电力工程公司等B端用户的现场检测需求。

电力现场使用该设备开展检测时，需重点关注四类注意事项以保障测量准确性：第一是环境适配注意事项，避免在雨、雾、大风等高湿环境下开展露天检测，若必须开展需搭建临时防护棚，避免环境湿气进入气路干扰测量；第二是气路使用注意事项，必须采用聚四氟乙烯材质的采样管路，连接时需确保气路密封无泄漏，禁止混用不同设备的采样管路，避免管路残留湿气交叉污染；第三是镜面维护注意事项，若发现镜面存在粉尘、油污污染，需采用无水乙醇蘸取无尘棉轻轻擦拭镜面，禁止用硬物刮擦镜面避免损伤光学镀层；第四是测量操作注意事项，每次检测前需对被测气室采样口进行预吹扫，排除采样口残留的环境空气，测量完成后需运行腔室吹扫程序排空测量腔室内的残留气体，避免高湿气体残留污染镜面，影响后续测量精度。

该设备作为冷镜式露点仪的高端型号，相比电力领域常用的电阻电容式露点仪有三大核心优势：第一是测量稳定性更强，冷镜式属于直接测量法，不存在电容式传感器的长期漂移问题，不需要频繁校准即可保持精度，年漂移量小于0.1℃，远低于电容式露点仪±2℃的年漂移量，避免因测量漂移导致的绝缘受潮误判；第二是抗干扰能力更强，不受SF6气体分解产物、微量油污、粉尘的影响，在故障SF6气室的检测中依然可以保持测量精度，而电容式传感器接触腐蚀性分解产物后会出现永久性精度损失；第三是数据溯源性更强，测量结果可直接溯源至温度基准，适合作为仲裁检测、计量比对的基准设备，测量结果的法律效力更高，可直接用于电力设备故障的责任判定，适配电科院、第三方检测机构的仲裁检测需求，也满足电网运维的高精度检测要求。

该设备采用经典冷镜式露点测量原理，核心由光电检测模块、精密制冷模块、温度传感单元构成。工作时，制冷模块控制镜面温度持续下降，直到被测气体中的水汽在镜面凝结成露滴，光电检测单元捕捉到镜面反射光强的突变点后，控制系统维持镜面温度动态平衡，此时高精度铂电阻测得的镜面温度即为被测气体的露点温度。该原理属于直接测量法，不存在间接换算误差，测量溯源性可直接对接温度计量基准，相比间接式测量方案稳定性提升40%以上。设备内置的镜面污染自动补偿算法可抵消微量粉尘、油污对测量结果的干扰，露点测量范围覆盖-80℃~+20℃，测量精度达±0.1℃，完全匹配电力领域中SF6绝缘气体、干式变压器绝缘气腔、高压开关柜气室等场景的低湿度检测需求，测量结果可作为电力设备绝缘状态判定的仲裁级依据，适合电科院、第三方检测机构开展比对试验、仲裁检测等工作，也满足电网运维、电力基建的现场检测精度要求。

该设备的高精度测量结果可直接作为电力设备状态运维的核心依据，按照电力行业标准要求，针对SF6绝缘设备可形成三类运维决策：其一，若测量露点值低于-40℃（20℃环境温度换算值），说明设备气室密封良好、绝缘状态正常，可按正常周期开展巡检；其二，若测量露点值处于-40℃~-30℃区间，说明气室存在轻微受潮风险，需缩短检测周期至3个月一次，同时排查气室密封点是否存在微泄漏；其三，若测量露点值高于-30℃，说明气室受潮严重，绝缘强度存在下降风险，需立即安排停电检修，对气室进行抽真空、干燥、充气处理，避免出现绝缘闪络、击穿等停电事故。针对干式变压器、高压开关柜等设备，可对照相应行业标准的湿度阈值开展状态判定，有效帮助运维单位提前排查绝缘隐患，降低设备故障发生率，提升供电可靠性。
