德国SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统提供 25 瓦、75 瓦与 200 瓦三种功率版本，以适应不同严酷等级的试验需求。25 瓦与 75 瓦版本的频率范围为 100 千赫兹到 400 兆赫兹，200 瓦版本同样覆盖 100 千赫兹到 400 兆赫兹，并可搭配 CDG 7000-200-4 扩展到 4 千赫兹到 1 兆赫兹的低频段。 三种版本的幅频平坦度均为最大±1.5 分贝，参考电平为 1 毫瓦即 0 分贝毫瓦，输入输出阻抗均为 50 欧，输入为 SMA 接口、输出为 N 型接口，输入驻波比最大 1.5 比 1。谐波与杂散抑制在 10 瓦工况下均不超过负 75 分贝载波，200 瓦版本在 100 瓦工况下小于 20 分贝载波。 选择功率时应先依据被测设备所属标准规定的试验等级推算所需净功率，再结合耦合网络的损耗留出余量；功率不足会导致电平无法达到，功率过大则会增加设备成本与散热负担。此外还要留意放大器工作频率的差异：25 瓦版本为 10 千赫兹到 500 兆赫兹，75 瓦版本为 100 千赫兹到 500 兆赫兹，200 瓦版本为 10 千赫兹到 400 兆赫

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统提供 USB 与 LAN 两种标准控制接口，GPIB 为可选配置，便于并入不同年代的实验室总线。更重要的是它支持 SCPI 指令集，用户可以把自己编写的脚本或已有的测试平台直接接入，实现与其他仪器的联动和自定义流程。 如果希望快速形成完整的试验能力，可使用配套的 HELIA 7-Basic 应用软件，它具备完整的报告生成功能与被测设备监控能力；进行大电流注入试验时则需要使用 HELIA 7 的专用版本。射频侧的接口包括：两路可切换的 SMA 发生器输出、BNC 的调幅与脉冲调制输入、BNC 的第一路电压表输入，以及 2 个 SMA 的功率测量输入。 此外还有 4 位数字输出与 4 位数字输入（5 伏 CMOS/TTL）、互锁端子（电阻小于 1 千欧时闭合）以及温度测量输入。借助第二路发生器输出口，还能简易外接外部放大器，在需要更高功率时扩展系统能力。对希望减少人工干预的实验室来说，SCPI 指令配合数字量接口，可以把被测设备的状态判据直接纳入自动流程，试验结束后由软件生成完整报告。

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统满足 IEC/EN 61000-4-6 关于射频场感应传导骚扰抗扰度的要求，也满足 ISO 11452-4 关于大电流注入的方法规定，并可覆盖 MIL-STD-461 相关试验，适用于车载电子与各类整机设备的电磁兼容验证。 标准对骚扰信号的调制方式有明确规定，系统因此提供了完整的调制能力：内部调幅 0 到 100 百分比、分辨率 1 百分比，通常由 1 千赫兹正弦进行调幅；脉冲调制内部为 5 到 95 百分比、分辨率 1 百分比；外部调制可通过 BNC 接口输入，调幅最大 1 伏对应 100 百分比，脉冲调制支持直流到 1 兆赫兹的 3.3 或 5 伏电平。 配合 1 赫兹到 100 千赫兹、分辨率 0.1 赫兹的低频调制源，用户可以灵活复现不同标准所要求的调制波形。试验过程由 HELIA 7 软件控制，按标准设定的驻留时间与步进扫描，自动记录电平与被测设备响应。系统频率上限达 1.2 吉赫兹、实际可用下限 4 千赫兹，配合 25 瓦、75 瓦与 200 瓦三种功率版本，能够覆盖从低频传导到较高频段的完整试验区间，不必为

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统的射频发生器有两路可切换输出口，接口为 2 个 SMA，同一时刻只能使用其中一路，另一路可用于外接外部放大器实现功能扩展。 发生器频率范围为 9 千赫兹到 1.2 吉赫兹，实际可用下限可到 4 千赫兹，频率分辨率 1 赫兹；输出电平范围 0 至负 63 分贝毫瓦，分辨率 0.1 分贝；谐波小于 30 分贝载波，杂散小于 45 分贝载波。调制方面，内部调幅 0 到 100 百分比、分辨率 1 百分比，外部调幅最大 1 伏对应 100 百分比，采用 BNC 插座；脉冲调制内部为 5 到 95 百分比、分辨率 1 百分比，外部为直流到 1 兆赫兹的 3.3 或 5 伏 CMOS/TTL 电平。 此外还有一路低频发生器作为调制源，接口为 BNC，频率范围 1 赫兹到 100 千赫兹、分辨率 0.1 赫兹，可输出正弦波、方波与三角波，幅值 0 到 1 伏，用于模拟低频调制或扫描试验中的调制波形。需要注意的是，两路发生器输出口在同一时刻只能使用一路，第二路专门用于外接外部放大器，如果在配置中误选了输出通道，会发现射频输出端没有信号，

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统的工作链路是：内部射频发生器产生指定频率与电平的信号，经内部功率放大器放大后通过定向耦合器与耦合网络施加到被测设备的线缆上，同时由三通道射频电压表实时监测注入电平。 定向耦合器的耦合度为 40 分贝，它把正向与反向功率取出后送到第二、第三路射频电压表，量程为负 40 到正 33 分贝毫瓦。这样系统就能同时知道送出多少功率、有多少被反射回来，从而判断被测端阻抗是否匹配，并在驻波变大时提示操作者检查连接。 试验所需的调制由内部或外部信号提供：内部调幅范围 0 到 100 百分比、分辨率 1 百分比；内部脉冲调制范围 5 到 95 百分比；也可通过外部接口输入调幅或脉冲调制信号。闭环监测加可调制的信号源，是复现标准试验波形的基础。由于功率检测与电平控制都在同一机箱内完成，调节响应时间短，扫描过程中电平能够快速跟随设定值，适合按标准要求的步进与驻留时间连续扫描。

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统主要用于三类试验：射频场感应的传导骚扰抗扰度试验、相关磁场类试验，以及 BCI 大电流注入试验，其中大电流注入对应 ISO 11452-4 标准方法。 在传导抗扰试验中，设备产生的射频骚扰通过耦合网络注入到被测设备的电源线、信号线与线缆束上，用来检验电子产品在射频能量沿导线传入时是否仍能正常工作。在 BCI 试验中，则借助电流注入钳把干扰直接耦合到线束上，适合车载电子等线束密集的整机验证，BCI 测试需要使用 HELIA 7 的专用版本软件。 整套系统面向电磁兼容实验室，可适配车载、各类整机设备的抗扰度检测需求，并满足 IEC/EN 61000-4-6、ISO 11452-4 以及 MIL-STD-461 等标准的要求，支持软件自动执行流程并输出报告。对实验室而言，一台设备覆盖三类试验意味着台位占用更少、校准溯源更集中，人员也不必在多种仪器之间反复切换与接线，长期运行下来能明显降低管理成本并提升试验的一致性。

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统通过三条途径监测被测设备状态：射频电平监测、数字量输入输出以及温度测量。射频电压表第一路用于测试电平，接口为 BNC，频率范围 9 千赫兹到 1.2 吉赫兹，量程负 40 到正 30 分贝毫瓦。 第二、第三路射频电压表接口为 2 个 SMA，配合典型耦合度 40 分贝的定向耦合器测量正向与反向功率，量程负 40 到正 33 分贝毫瓦。数字量部分提供 4 位数字输出与 4 位数字输入，均为 5 伏 CMOS/TTL 电平，可用来读取被测设备的状态信号或向其发出控制指令，实现合格判据的自动判定。 温度方面，设备配备温度测量输入接口，可用于监控并显示 BCI 钳位夹具的温度，因为大电流注入时夹具会明显发热，温度过高会影响耦合效率甚至损坏线束。这些信息都可在 HELIA 7 软件中集中显示，并随测试结果一并写入报告。把电平曲线、数字量状态与温度曲线放在同一时间轴上观察，就能判断被测设备出现异常的时刻究竟对应注入电平的峰值，还是对应夹具发热引起的耦合变化。

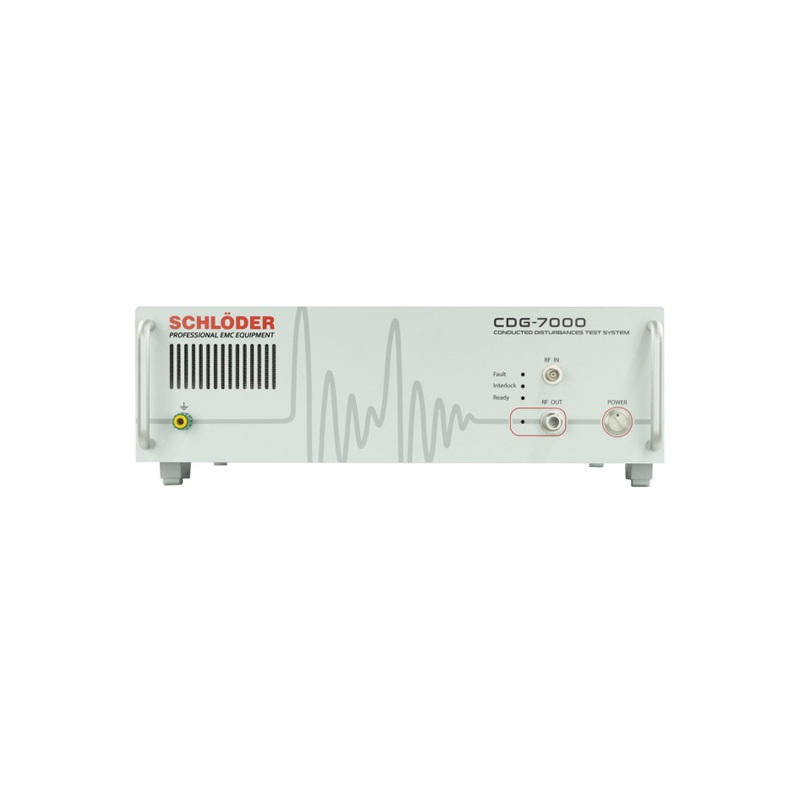

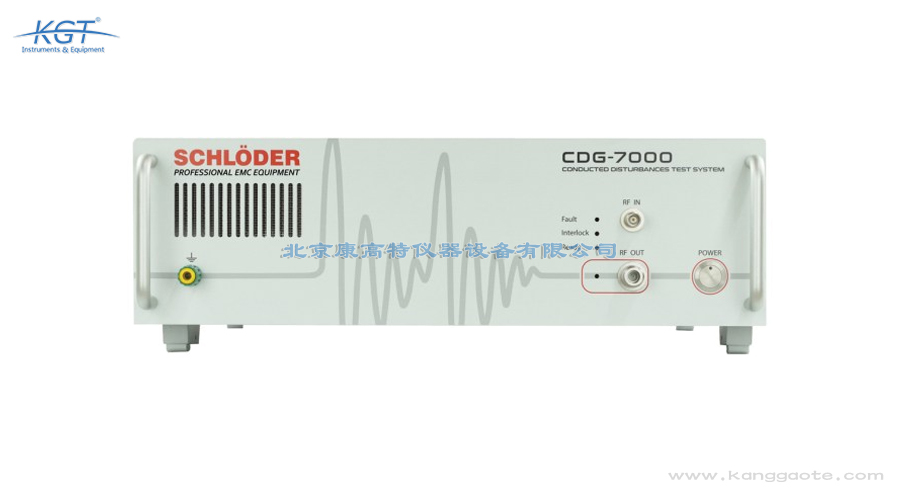

SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统是德国 SCHLODER 面向电磁兼容实验室的一体化抗扰度测试装置，它把射频信号发生器、射频功率放大器、三通道射频电压表与定向耦合器全部集成在一台机箱内，可直接完成高频场感应传导干扰试验以及相关磁场类试验。 由于信号源、功放与测量单元共处于同一台设备，实验室不必再自行搭建分立式链路，也省去了各器件之间反复校准与匹配的工作，因此被视作市面上为数不多的一体化 IEC 61000-4-6 测试方案，整体拥有较高的性价比。 系统频率覆盖 9 千赫兹到 1.2 吉赫兹，实际可用下限可到 4 千赫兹，支持调幅与脉冲调制，并提供 USB、LAN 接口，GPIB 为可选配置，配套 HELIA 7 测试软件完成自动测试与报告输出。设备上还设有温度测量输入，可监控电流注入钳夹具的温度，并配备被测设备监控输入与数字量输入输出，便于在试验过程中同步观察样品的工作状态。整机为 19 英寸台式机箱，重量约 11 千克，便于在实验台之间搬动。

使用 SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统，首先要保证射频链路匹配：输入输出阻抗均为 50 欧，输入驻波比最大 1.5 比 1，接头应按接口类型正确选用，输入为 SMA、输出为 N 型，混用转接会带来额外反射并影响电平准确度。 其次要注意功率与散热。系统提供 25 瓦、75 瓦与 200 瓦版本，200 瓦版本在 100 瓦工况下谐波抑制会放宽到小于 20 分贝载波，因此高功率试验时应关注输出频谱纯度是否仍满足方法要求。做 BCI 大电流注入时，务必接上温度测量输入监控钳位夹具温度，防止夹具过热影响结果或损坏线束。 再次是安全与布置。机箱为 19 英寸台式结构，约重 11 千克，工作温度 0 到 40 摄氏度，供电为 100 至 240 伏交流；互锁端子在电阻小于 1 千欧时闭合，应与试验室安全门联动。发生器两路输出同一时刻只能用一路，切换时应确认链路已重建，避免空载或错接。最后，试验前应先用三通道电压表核校注入电平，正向与反向功率的差值能直观反映匹配状况，确认无误后再开始正式扫描。

部署 SCHLODER CDG 7000射频传导骚扰抗扰度一体化测试系统，第一步是确定功率等级与频率范围：常规传导抗扰试验可选 25 瓦或 75 瓦版本，若试验等级较高或耦合网络损耗大则选 200 瓦版本；需要覆盖 4 千赫兹起的低频段时，要为 200 瓦版本配置 CDG 7000-200-4 扩展。 第二步是准备耦合与注入附件，包括耦合去耦网络、电流注入钳以及电磁钳，依据被测设备的端口类型与线束结构选择。第三步是软件与接口：系统标配 USB 与 LAN，若实验室已有基于 GPIB 的旧平台可选配该接口；支持 SCPI 指令集，可把设备集成到用户自己的软件系统中，也可直接用 HELIA 7 软件执行。 安装环境方面，机箱为 19 英寸台式结构，宽约 450 毫米、高约 135 毫米、深约 504 毫米，重量约 11 千克，交流供电 100 至 240 伏、50 或 60 赫兹，工作温度 0 到 40 摄氏度，可直接放在实验台上，也可装入标准机柜。设备还设有互锁端子，电阻小于 1 千欧时闭合，用于与安全门联动；另有 4 位数字输入与 4 位数字输出，可接入被测设备的状态信号。
