瑞士HAEFELY KAL9520高精度局放校准器

品牌：瑞士HAEFELY(哈弗莱)
分类：（GIS）局放测试仪
应用领域：电网，电厂，其他，
测试对象：
国际标准：
国家标准：
产品文档：

瑞士HAEFELY KAL9520高精度局放校准器.pdf

联系方式：010-68460051
Tel：13520131150

立即询价

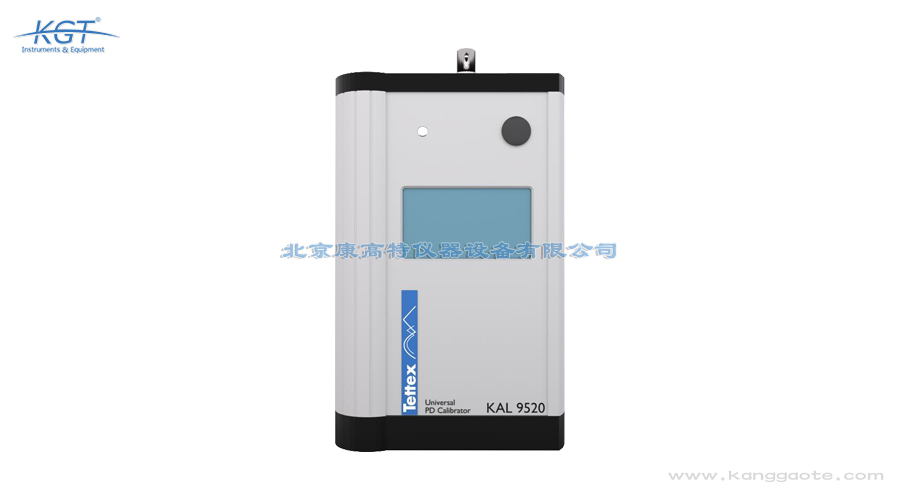

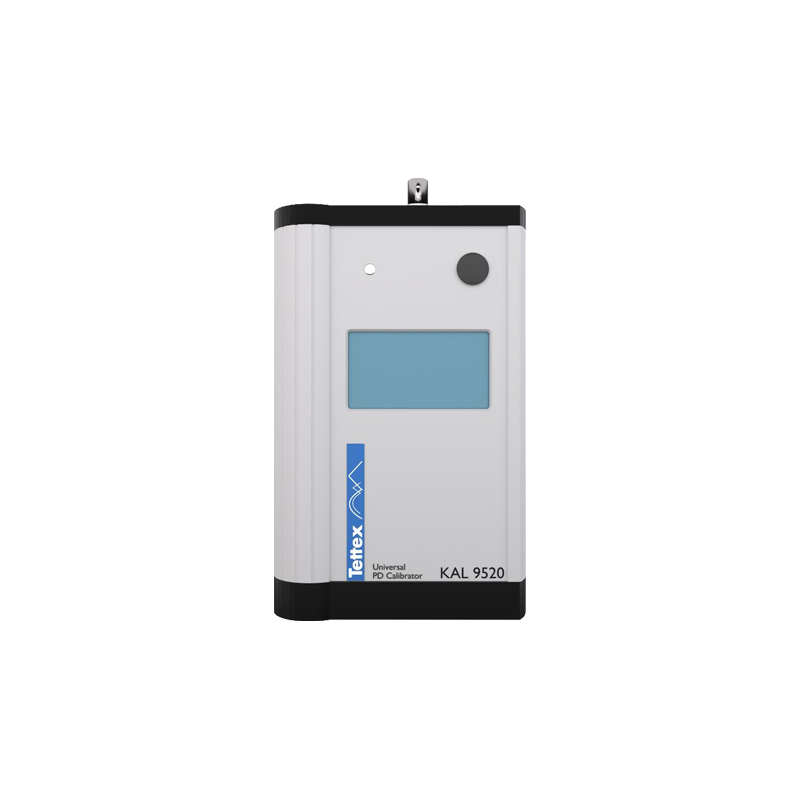

瑞士HAEFELY KAL9520高精度局放校准器，超IEC 60270标准，量程覆盖100fC~50nC，适配1~200pF小容值注入电容。脉冲上升沿≤20ns，频域响应平坦，支持单/双脉冲、双极性输出与0~360°相位可调，具备工频光同步与时钟双同步模式。手持触屏便携设计、内置锂电池，测量误差低至±5%，可溯源校准，特别适用于电力电缆双脉冲校准及变压器、GIS、电机、开关柜等高压设备局放系统标定与科研测试。

瑞士HAEFELY KAL9520高精度局放校准器产品简介
KAL9520 的设计性能超越局部放电校准仪通用标准要求。其放电量程宽广（100 飞库仑～50 纳库仑）、可搭配极小注入电容，同时集成多项进阶功能（双脉冲、脉冲极性选择、内 / 外同步、线性量程切换、脉冲相移等），让 KAL 9520 具备独特性能优势。
设备内置高压阶跃发生器，可搭配新标准推荐的极小注入电容（1 皮法～200 皮法）使用。
脉冲上升速度极快（＜35 纳秒），校准脉冲在频域内可保持完整平坦响应，覆盖范围远超 IEC 标准规定的测量频带。

产品特点
量程覆盖 100 fC~50 nC，适配 1~200 pF 极小注入电容，符合 IEC 60270 *标准
脉冲上升*≤20ns，支持单 / 双脉冲、正负 / 双极性输出，带 0~360° 相位可调
双同步模式：工频光同步 + 内部时钟同步，脉冲重复频率可调，适配电缆等多设备检测
手持式触屏便携机身，内置可充电池，配套可选 IEC17025 可溯源校准证书
适配变压器、GIS、电缆、避雷器、电机等高压设备局放校准，测量误差* ±5%

应用领域
电力配电变压器
互感器
旋转电机
开关柜（中压 / 高压 / 气体绝缘开关 GIS）
避雷器
套管
电缆（支持双脉冲测试模式）
电力电容器
元器件检测
研发试验

标准供货清单
KAL 9520 局部放电校准仪（内置充电电池）
充电器及备用充电电池
香蕉插头连接线缆
出厂检测证书与操作手册

瑞士HAEFELY KAL9520高精度局放校准器技术参数

信号生成
参数项	参数规格
全放电量程（双脉冲模式）	100 fC ~ 50 nC（对数 / 线性刻度可选）
量程区间 / 脉冲间隔时长	100 fC ~ 500 pC；200 ns ~ 500 μs
脉冲上升时间（10%~90% 幅值区间）	≤ 20 ns
脉冲宽度（10%~10% 幅值区间）	≤ 150 ns
脉冲极性	正极、负极、双极性；全量程覆盖 100 fC ~ 500 pC
放电量误差	±5% 或 ±1 pC，取两者中较大值
上升时间 ¹	≤ 60 ns
稳态建立时间 ¹	≤ 200 ns
阶跃电压持续时长 ¹	≥ 5 μs
脉冲同步方式	光同步（50/60Hz）、内部时钟同步
脉冲重复频率（光同步模式）	每工频周期 1~12 个脉冲 ²
脉冲重复频率（内部同步模式）	0.1 ~ 600 Hz²
光同步模式相移调节	0° ~ 360°，调节步长 1°
注：
¹ 高压阶跃发生器参数
² 遵循标准 IEC 60270:2000+AMD1:2015 限值
放电量程对应表
注入电容	单脉冲放电量程	双脉冲 / 双极性脉冲适用注入电容量程
1 pF	0.1 pC ~ 200 pC	0.1 pC ~ 6 pC
10 pF	201 pC ~ 2 nC	7 pC ~ 30 pC
100 pF	2.1 nC ~ 20 nC	31 pC ~ 500 pC
200 pF	20.1 nC ~ 50 nC	—
机械规格
项目	参数
外形尺寸（宽 × 深 × 高）	120 × 200 × 42 mm（4.7 × 7.9 × 1.6 英寸）
重量	主机：0.8 kg（1.7 磅）
	含包装箱及全套配件：2.8 kg（6.2 磅）
充电器输入规格	100~240 V，40~70 Hz
