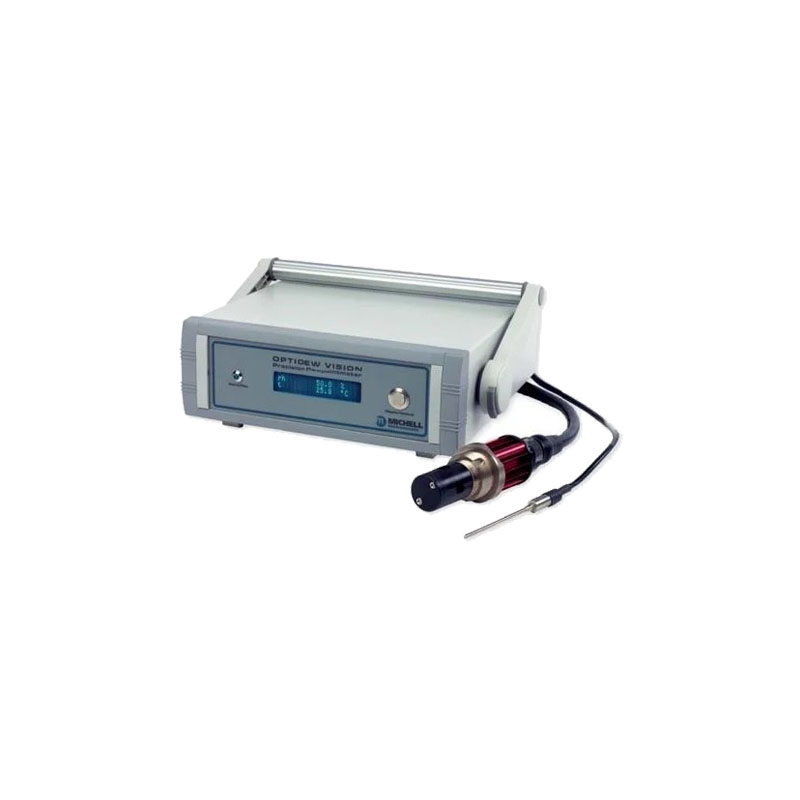

英国MICHELL(密析尔)　Optidew Vision冷镜式光学精密露点仪

现场使用需重点关注四大注意事项：第一是取样管路要求，必须使用聚四氟乙烯或不锈钢材质管路，禁止使用橡胶、PVC等吸附性强的管路，避免管路吸附水分导致测量结果偏低；第二是气质过滤要求，若待测气体含有油分、粉尘等杂质，需在进气口加装精度0.1μm的前置过滤器，避免杂质附着在冷镜表面导致测量误差；第三是环境适配要求，现场使用环境温度需控制在5~40℃之间，避免极端温度影响制冷模块工作效率，若在户外强光下使用需遮挡设备光学检测模块，避免强光干扰光反射率检测；第四是镜面保护要求，禁止直接通入湿度超过+20℃露点的气体，避免镜面大量结露结霜后污染涂层，检测完成后必须吹扫气路再关机。

该设备采用冷镜式光学露点测量原理，核心组件包括高精度珀尔帖制冷模块、光电检测单元、温度传感系统。工作时，被测气体流经抛光冷镜表面，珀尔帖模块按控制速率降低冷镜温度，当镜面温度降至气体露点温度时，气态水汽会在镜面凝结成露/霜层，光电检测单元捕捉到镜面反射光强的变化阈值后，高精度铂电阻传感器同步采集此时的镜面温度，即为被测气体的露点温度。设备内置温度补偿算法，可消除环境温度波动对测量结果的干扰，典型露点测量精度可达±0.2℃，测量重复性≤0.1℃，溯源性符合国际计量委员会的温度量值传递要求。相比其他原理的设备，它的测量结果不受气体组分的干扰，尤其适合SF6、C4F7N等电力绝缘气体的湿度测量，测量过程无漂移，不需要频繁进行交叉校准，可直接作为实验室和现场检测的量值溯源参考设备。

该设备完全符合国内电力行业现行所有SF6湿度检测相关标准要求，具体包含：DL/T 596《电力设备预防性试验规程》中SF6设备湿度检测的精度要求、DL/T 1465《SF6气体湿度测量方法 冷镜法》的设备技术规范、GB/T 5832.2《气体中微量水分的测定 第2部分：露点法》的测量要求，同时满足国网Q/GDW 11404《SF6电气设备湿度检测技术规范》、南网《电力设备预防性试验规程》的相关技术要求。设备重复性≤0.1℃，响应时间在气体流量1L/min时T90≤5分钟，压力补偿精度达±0.5%FS，所有参数均满足上述标准对检测设备的硬性要求，检测结果可直接作为电力设备状态评估、试验验收的有效依据。

Optidew Vision完全适配国家电网所有SF6电气设备湿度检测的相关要求：首先国网Q/GDW 11404标准要求SF6设备交接试验湿度≤200μL/L（20℃）、运行中设备湿度≤300μL/L，该设备的测量范围覆盖1μL/L~23000μL/L，可完全覆盖所有检测阈值区间；其次国网要求检测设备误差≤±5%，该设备±0.2℃的露点精度对应湿度误差≤±3%，远高于国网要求的精度水平；第三设备支持原始检测数据导出，导出格式可直接适配国网电力检测报告的填报要求，可用于各类SF6设备的交接试验、预防性试验、缺陷诊断等各类检测场景，检测结果可直接作为国网设备验收、状态评估的有效依据。

首先需完成设备的状态核查，按照DL/T 1464《输变电设备在线监测系统校准规范》的要求，使用经过计量溯源的标准露点气体对设备进行零点和量程核查，确认设备测量偏差在允许范围内方可投入使用；其次需准备符合要求的采样管路，应采用聚四氟乙烯材质的惰性管路，避免管路吸附水汽影响测量结果，管路使用前需进行干燥吹扫，确认管路内无残留水汽；第三需确认被测设备的状态，检测SF6气体时需确保被测设备内的气体压力稳定，无泄漏情况，检测前需对采样接口进行吹扫，排除接口处的环境空气干扰；第四需按照电力现场作业安全规范要求，完成作业审批，确认检测环境的安全距离符合要求，严禁在雷雨、大风等恶劣天气下开展户外现场检测，所有准备工作完成后方可启动测量。

用于变压器油中微量水分检测时需遵循规范操作要点：首先需配套专用顶空进样装置，取符合GB/T 7597要求的油样放入顶空瓶中，密封后将油温控制在40±0.5℃的恒温条件下，静置平衡时间不少于30分钟，确保油中水分充分挥发至顶空气相中；其次载气需采用纯度99.999%的干燥氮气，控制载气流量为1L/min，将顶空气相导入露点仪进行检测；待露点读数稳定后，按照GB/T 7600《运行中变压器油和汽轮机油水分含量测定法(库仑法)》中给出的气液平衡换算公式，将露点值转换为油中水分质量浓度，该设备的检测下限可达到1mg/L，完全满足110kV及以上电压等级变压器的油中水分检测精度要求。

该设备针对电力在线监测场景做了专项可靠性优化，长期稳定性表现优异：首先采用了纳米级抗污染镜面涂层，可减少待测气体中的微量油、尘杂质附着对测量结果的影响，长期漂移≤0.1℃/年，无需频繁校准即可维持测量精度；其次设备支持RS485、4-20mA等标准工业通信接口，可直接接入电力设备状态监测系统，实现数据实时上传与远程控制；第三设备整机可靠性等级满足工业级要求，存储温度范围-20~+60℃，工作温度范围5~40℃，平均无故障工作时间≥50000小时，可适应户外变电站、换流站的复杂运行环境，满足SF6设备长期在线湿度监测的可靠性要求，是目前电力在线湿度监测领域的主流高端设备。

该设备的设计和测量性能完全符合国内外电力行业的相关标准要求：国内标准方面，符合GB/T 5832.2《气体湿度的测定 第2部分：冷镜法》的技术要求，测量结果可作为法定的计量依据，符合DL/T 506《六氟化硫电气设备中绝缘气体湿度测量方法》中对高精度测量设备的参数要求，可用于各电压等级SF6电气设备的湿度检测，符合DL/T 1826《六氟化硫电气设备气体湿度带电检测技术导则》的现场操作要求，可用于带电检测作业；国际标准方面，符合IEC 60376《电气设备用六氟化硫的规范》中对湿度测量设备的要求，符合ISO 9270《气体分析 露点法测定湿度》的计量要求，设备测量结果可溯源至英国国家物理实验室的温度和湿度基准，满足国际间的量值互认要求，适合涉外电力工程项目的检测作业。

该设备作为电力领域专用高精度检测仪器，核心应用场景覆盖发电、输变电、配电全产业链的湿度检测环节：一是SF6高压断路器、GIS、GIL等气体绝缘电气设备的安装调试、交接验收、例行巡检中的气体湿度检测，可准确判断绝缘气体的干燥度是否符合运行要求，避免湿度过高引发的绝缘击穿、设备腐蚀等故障；二是特高压换流站、直流输电工程的绝缘气体验收检测，满足特高压设备对湿度测量的高精度要求；三是电力变压器、电抗器的绝缘油中溶解气体露点检测，可间接判断绝缘油的受潮情况，评估主设备的绝缘性能；四是电力安全工器具的干燥度检测，比如绝缘手套、绝缘杆的存放环境湿度监测，同时也可用于电力实验室湿度计量的量值传递工作，所有测量数据可直接作为设备状态评估的法定依据。

该设备的核心技术参数完全匹配电力行业的检测需求：露点测量范围覆盖-80℃~+20℃，可满足从超低湿度的SF6新气检测到常规环境湿度检测的全场景需求，露点测量精度为±0.2℃，测量重复性≤0.1℃，响应时间在露点温度为-40℃时≤5min，-60℃时≤10min，完全符合电力行业现场快速检测的要求。设备工作温度范围为-10℃~+50℃，存储温度范围为-20℃~+60℃，可适应国内绝大多数地区的户外现场检测环境，采样流量可在0.5L/min~3L/min范围内调节，支持压力补偿功能，可直接测量带压的SF6气体，不需要额外减压处理。设备内置数据存储功能，可存储至少10000组检测数据，支持数据导出为通用格式，便于后续的设备状态分析和台账管理。

该设备是电力行业专用高精度湿度检测仪器，核心应用场景包含四大类：一是GIS、SF6断路器、充气开关柜等高压充气设备的SF6绝缘气体湿度交接试验与预防性试验检测；二是110kV及以上电压等级电力变压器的油中溶解气体微量水分检测；三是变电站、换流站户外SF6设备的长期在线湿度监测；四是省级、地市级电力试验研究院的湿度类检测设备量值溯源校准。其露点测量范围覆盖-80℃~+20℃，测量精度达±0.2℃，可覆盖从超低温低湿度到常温高湿度的全场景电力检测需求，适配不同电压等级、不同类型电力设备的水分检测要求，是电力系统绝缘状态评估的核心检测设备之一。

该设备的核心参数完全适配电力行业最高精度的检测需求：露点测量范围为-80℃~+20℃，对应体积比湿度范围1μL/L~23000μL/L，覆盖所有电力设备的湿度检测区间；露点测量准确度达±0.2℃，重复性达±0.05℃，是目前电力检测领域精度等级最高的露点检测设备之一；配套压力测量模块范围0~1MPa，测量精度±0.5%FS，可自动完成不同压力下的露点值换算，无需人工计算；环境温度测量范围-40~+60℃，精度±0.1℃，可自动修正环境温度对测量结果的干扰。其参数水平不仅满足现场检测要求，还可作为实验室标准器具使用，用于校准其他低精度湿度检测设备。
