奥地利b2 PD60-2/PDTD60-2 电缆局部放电介质损耗检测系统，*高峰值 62kV，PD 定位精度 1%、分辨率 0.1pC/0.1m，符合 IEC 60270、IEEE 400.2 标准，配套 b2 Suite 软件全自动诊断，模块化可后期升级，便携适配*长 100km 中压电缆现场预防性检测。

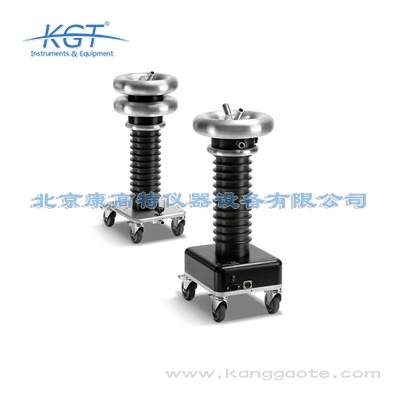

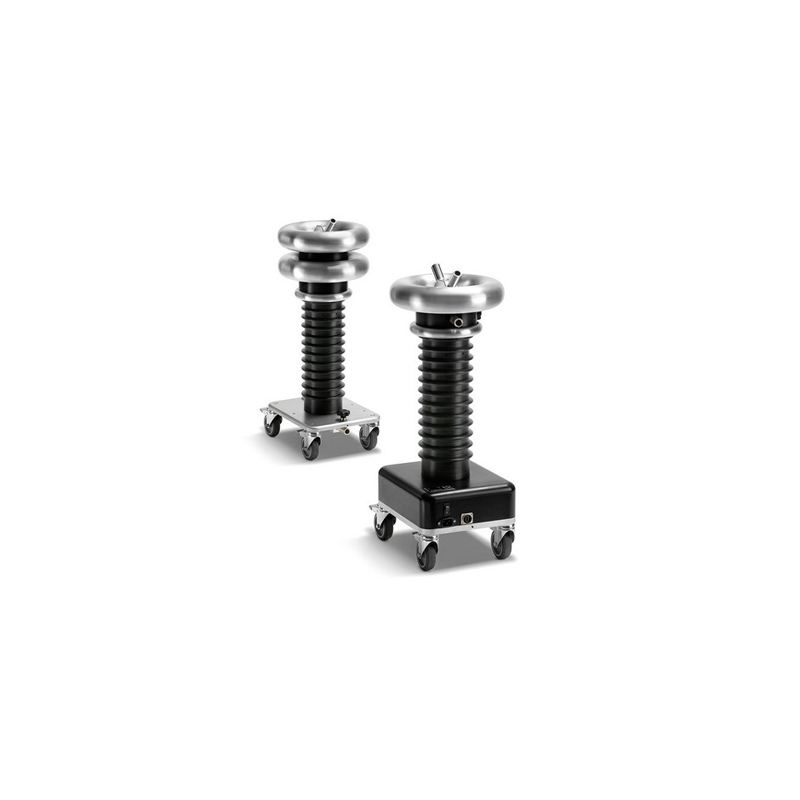

奥地利B2 PD60-2&PDTD60-2局部放电诊断系统产品简介
本系列局部放电与介质损耗检测系统专为现场作业设计，便携性优异，可适配海上风电等多场景应用。
PD60-2 仅集成局部放电（PD）检测功能，可后期加装介质损耗（TD）模块；PDTD60-2 同时搭载局部放电与介质损耗两套诊断单元。两款设备均配套 HVA 超低频耐压试验装置使用。
中高压电缆诊断可提前预判潜在缺陷，在电缆运行故障前开展预防性维护。PD60-2、PDTD60-2 便携式诊断系统可适配各类中压电缆检测。
产品特点
高精度 PD 故障定位，支持 PD/TD 同步检测，数据精准合规
模块化可升级，适配原有 VLF 耐压设备，降低投入成本
分体便携带电池，户外、海上无市电也可作业
全自动配套软件，操作简单，自动生成标准化检测报告
*长可测 100km 电缆，宽温域适应各类复杂现场
应用场景
适用于 100km 以内各类中高压电缆绝缘检测，涵盖城市配网电缆竣工交接、老旧线路预防性巡检与故障修复复测；可用于陆上风光电站集电电缆、海上风电海底电缆现场诊断，也满足工矿企业、轨道交通、第三方检测机构试验需求，野外、海上等无市电场景依靠电池供电即可完成局部放电与介质损耗一体化测试。
| 设备名称 | PD60-2 | PDTD60-2 | 物料编号 |
|---|---|---|---|
| PD60-2 局部放电诊断系统 | √ | - | SH5030 |
| PDTD60-2 局部放电 + 介质损耗一体化诊断系统 | - | √ | SH5031 |
| 附件名称 | PD60-2 | PDTD60-2 | 物料编号 |
|---|---|---|---|
| 60kV PD60-2 高压耦合电容器 | 1 台 | - | GH5711 |
| 60kV PDTD60-2 高压耦合电容器 | - | 1 台 | GH5715 |
| 60kV PD60-2 滤波单元 | 1 台 | 1 台 | GH5712 |
| PDC1 校准仪（10pC~10nC） | 1 台 | 1 台 | GH5728 |
| 100kV 0.85 米 MC14 型被测电缆高压测试线 | 2 根 | 2 根 | GH0550 |
| 100kV 1.6 米 MC14 型被测电缆高压测试线 | 1 根 | 1 根 | GH0551 |
| 分体式电晕球（*小安全间隙 10mm） | 2 套 | 2 套 | KMD0081 |
| 600A 红色 MC14 钳形夹具 | 1 个 | 1 个 | GH0580 |
| 45° 环形端子 MC 插座 B14AR-N | 1 个 | 1 个 | KES0105 |
| 直型环形端子 MC 插座 B14AR-N | 1 个 | 1 个 | KES0209 |
| M8 蝶形螺丝 6-16mm² 德恩接地夹 | 1 个 | 1 个 | KES0274 |
| 0.5 米 16mm² 扁平双 MC14 接地电缆 | 1 根 | 1 根 | GH0830 |
| 2 米 16mm² 扁平 MC14/M8 接地电缆 | 1 根 | 1 根 | GH0690 |
| 5 米 16mm² 扁平 M6 / 接地夹电缆 | 1 根 | 1 根 | GH1009 |
| 3.9kΩ MC14 公母头局部放电阻抗器 | 1 个 | 1 个 | GH0581 |
| 10 米耦合电容 USB 数据线 | 1 根 | 1 根 | GH0586 |
| 3 米 USB 光纤转 RS232 转换器 | 1 套 | 1 套 | GH0624 |
| 50 米蓝牙 USB 适配器 | - | 1 套 | KDG0013 |
| 专用国标电池充电器 | - | 1 套 | **（按*区分物料号） |
| D 型 1.2V/10Ah 镍氢充电电池（2 节） | - | 1 组 | KEB0006 |
| D 型 1.5V/18600mAh 一次性电池（2 节） | - | 2 组 | M0022 |
| 内置 b2 Suite v1.8 软件及全套 PDTD 说明书 U 盘 | 1 个 | 1 个 | GZD5004 |
| PD/TD 系列多语言安全操作手册 | 1 本 | 1 本 | DHV1441 |
| b2 Suite v1.8 完整授权（基础 + 局部放电 + 介质损耗诊断） | 2 套 | 2 套 | GS0003 |
| 带滚轮耦合电容运输箱 860×550×435mm | 1 个 | 1 个 | VKR0030 |
| 带滚轮滤波器运输箱 860×550×435mm | 1 个 | 1 个 | VKR0031 |
| C13 接口国标电源线 | 1 根 | 1 根 | XKEK0001 |
奥地利B2 PD60-2&PDTD60-2局部放电诊断系统技术参数
| 工作电压 | 1~62kV（峰值） | 1~44kV（有效值） |
|---|---|---|
| 工作电压波形 | 正弦波 | |
| 工作频率范围 | 0.01Hz~0.1Hz，步进 0.01Hz；默认 0.1Hz（自动频率模式） |
| 测试类型 | PDTD 一体化机型可同步开展局部放电 + 介质损耗检测 |
|---|---|
| 局部放电诊断 | 全系标配 |
| 介质损耗诊断 | 仅 PDTD 机型支持 |
| 信号传播速度（半波速 v/2） | 10~150 米 / 微秒 | 32.8~492 英尺 / 微秒 |
|---|---|---|
| 测量量程 | 0.1 米～100 千米 | 3.94 英寸～62.13 英里 |
| 局部放电背景噪声 | ＜10pC | |
| 局部放电定位精度 | 电缆总长的 1% | |
| 局部放电分辨率 | 0.1pC、0.1 米 | 0.33 英尺 |
| 局部放电测量范围 | 0.1pC ~ 100nC | |
| 采样速率 | 最高 250MS/s | |
| 带宽 | 100 兆赫兹（MHz） | |
| 滤波配置 | 模拟滤波：100MHz 数字滤波：软件自定义 可选配额外低通滤波器 |
| 最大量程 | 70kV（峰值） | 50kV（有效值） |
|---|---|---|
| 分辨率 | 0.1kV（有效值） | |
| 测量精度 | 读数的 ±0.5% 或 分辨率取较大值 |
| 最大量程 | 100mA（峰值） | 70mA（有效值） |
|---|---|---|
| 分辨率 | 1/10/100μA（有效值） | |
| 测量精度 | 读数的 ±0.5% 或 分辨率取较大值 |
| 交流供电 | 110~240V，50/60Hz；最大功耗 240 伏安（VA） |
|---|---|
| 电池供电 | PD 模块内置 6V、42Wh 电池；满负荷连续工作 4 小时 TD 模块可更换 D 型电池；满负荷可连续测试两周 |
| 工作环境温度 | -5℃ ~ +45℃（23℉ ~ 113℉） |
| 存储环境温度 | -20℃ ~ +65℃（-4℉ ~ 149℉） |
| 数据传输接口 | B 型 USB 接口 |
| 配套控制软件 | 标配 b2 Suite v1.8；可选升级 b2 Suite v2 |
