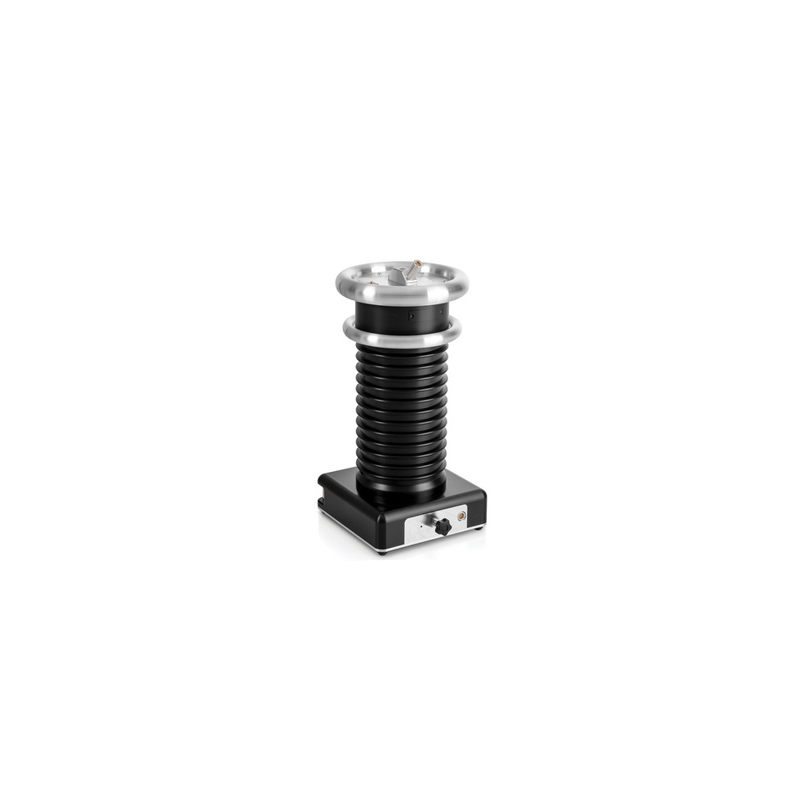

奥地利b2 PDTD68 局部放电诊断系统

奥地利b2 PDTD68 局部放电诊断系统峰值电压 68kV，同步完成局放与介质损耗检测，定位精度 1%、分辨率 0.1pC，满足 IEC 60270、IEEE 400.2 规范，搭配 b2 Suite 软件自动分析出报告，内置大容量电池，适配*长 100km 中压电缆、海上风电等现场预防性诊断。

奥地利b2 PDTD68 局部放电诊断系统产品简介

为让电力电缆诊断工作简便高效，我司研发了 PDTD68 便携式中压电缆综合诊断设备。单台仪器可输出恒定频率正弦测试电压，同步开展高灵敏度局部放电（PD）与介质损耗因数（Tan Delta/TD）检测。设备专为配套 HVA 系列超低频（VLF）耐压试验装置设计。

产品特点
一体化便携设备，可同步完成局部放电、介质损耗双项检测，大幅缩短试验时长
*高 68kV 正弦超低频输出，适配*长 100km 中压电缆，定位精度达线缆总长 1%
高灵敏度检测，局放分辨率 0.1pC，内置高压滤波，抗现场电磁干扰能力强
双供电方案，内置大容量电池 + USB-C 外接供电，野外无市电场景也可作业
符合 IEC 60270、IEEE 400.2 国际标准，配套分析软件自动生成检测报告
整机轻量化搭配全套配套线缆、校准工具，带滚轮运输箱，海上、户外均可使用

标准供货清单
| PDTD68 超低频诊断系统 标配附件 | 数量 | 物料编号 |
| ---- | ---- |
| 整机主机 | 1 台 | SH5060 |
| 10pC～10nC 局放校准仪 PDC1 | 1 套 | GH5728 |
| PDC 校准仪配套配件 | 1 套 | * |
| PDTD 高压测试线（被测端局放，0.85 米，MC14 接头） | 1 根 | GH0550 |
| PDTD 高压测试线（被测端局放，1.6 米，MC14 接头） | 1 根 | GH0551 |
| 两分体式电晕球，*小绝缘间隙 10mm | 2 件 | KMD0081 |
| 45° 环形端子 MC 插座 B14AR-N | 1 个 | KES0105 |
| 直型环形端子 MC 插座 B14AR-N | 1 个 | KES0209 |
| 德恩品牌 6-16mm² 地线夹，配 M8 蝶形螺丝 | 1 个 | KES0274 |
| 16mm² 扁平接地线，2 米，MC14/M8 接头 | 1 根 | GH0690 |
| 16mm² 扁平接地线，5 米，MC14 / 接地夹 | 1 根 | GH1010 |
| M10 规格 35mm 电晕球隔离支柱 | 2 件 | KES0387 |
| MC14 公母头局放阻抗模块，3.9kΩ | 1 个 | GH0581 |
| USB 光纤转换器 USB-FOC-RS232，3 米 | 1 根 | GH0624 |
| PDTD68 双路光纤通讯线缆，10 米 | 1 根 | GH0943 |
| PDTD68 通讯主机 | 1 台 | GH5942 |
| USB-C 数据线，1 米 | 1 根 | KEK0219 |
| 9V 方块备用电池 | 2 块 | M0026 |
| 预装 b2 Suite v2 软件及全套 PDTD 设备文档 U 盘 | 1 个 | GZD5005 |
| 多语言版 b2 PD/TD 系列设备安全操作手册 | 1 份 | DHV1441 |
| b2 Suite v2 软件授权（支持 2 台设备激活） | 1 套 | GS0012 |
| 带滚轮运输箱 | 1 个 | VKR0070 |

可选配件
近端、远端屏蔽专用 PDTD-2 介质损耗 MC 配件套件 | 1 套 | GH0926
*PDC 校准仪配件包含：BNC 转 4mm 插头线缆；32A 4mm 插口鳄鱼夹（黑、红各 1 个）；BNC 插头保护帽 LD-PE；Tx10 梅花一字两用调节螺丝刀
