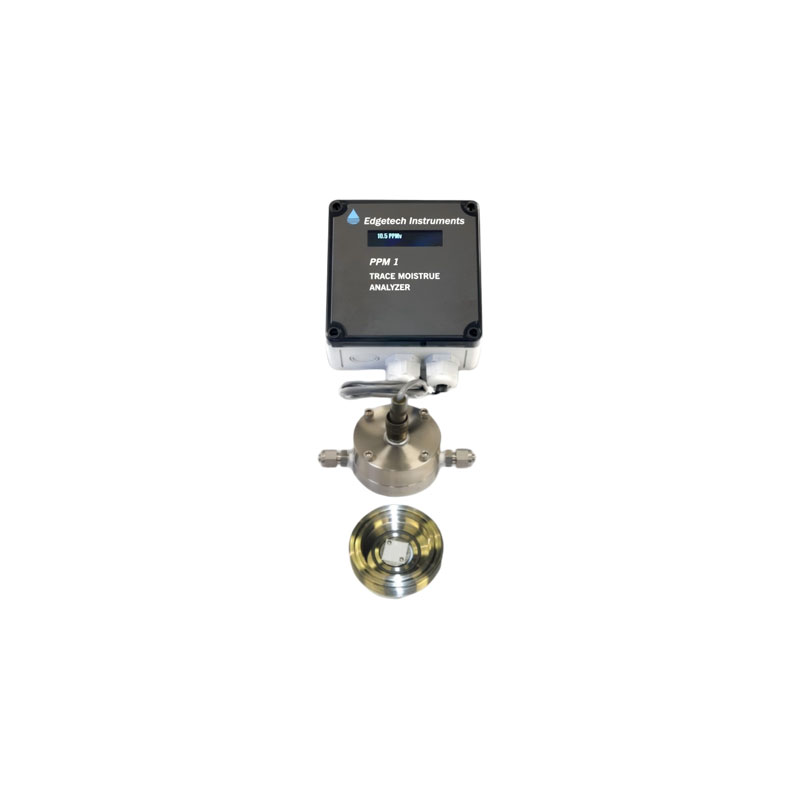

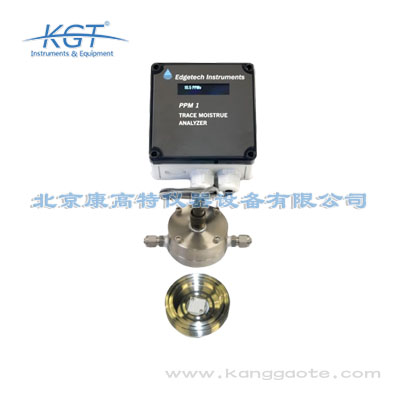

美国EdgeTech PPM1微量水分分析仪

美国EdgeTech PPM1微量水分分析仪的测量精度处于行业领先水平，完全满足高纯度气体的检测要求。其水分测量下限可达0.001ppm v，也就是1ppb v，测量精度为±2%读数或者±0.5℃露点，二者取较大值，在痕量水分区间的测量误差远低于行业常规设备的±5%读数的精度水平。针对6N等级（99.9999%）的高纯气体，其允许的水分杂质上限通常为1ppm v，该设备的测量精度可确保检测结果的误差控制在0.02ppm v以内，完全符合高纯气体的质量检测要求。同时设备支持多点校准功能，用户可根据实际测量的气体类型、量程区间进行自定义校准，进一步提升特定场景下的测量精度。在半导体行业的电子特气检测、锂电行业的注液环境水分检测、特种气体生产的出厂质量检测等对水分精度要求极高的场景中，该设备的检测数据可直接作为产品质量判定的依据，符合GB/T 14605《电子工业用气体 高纯氮》、GB/T 38031《电动汽车用动力蓄电池安全要求》等相关标准的精度要求，可帮助生产企业提升制程管控水平，降低因水分超标导致的次品率，提升生产投入回报率。

美国EdgeTech PPM1微量水分分析仪针对锂电行业的应用场景进行了专属优化，具备多方面的应用优势。首先锂电行业的注液环节通常要求环境水分控制在1ppm v以下，电解液水分要求控制在20ppm v以下，一旦水分超标会导致电池鼓包、内部短路、循环寿命下降甚至起火爆炸等问题，该设备的测量下限可达0.001ppm v，测量精度±2%读数，可精准捕捉痕量水分的波动，满足锂电行业的超低水分检测要求。其次设备的响应时间T90≤10秒，可实现水分变化的实时监测，一旦出现水分超标可及时触发告警，避免批量次品的产生。另外设备的传感器配备抗VOC涂层，可耐受锂电制程中挥发的碳酸酯类有机溶剂的干扰，不会出现测量漂移的问题，长期运行稳定性极强。同时设备支持多通道扩展，可同时接入多个取样点，适配注液车间不同工位的水分监测需求，可直接对接锂电企业的MES生产制造系统，实现水分检测数据与生产制程的联动控制。在实际应用中，该设备可用于锂电正负极材料干燥环节的气体水分检测、注液车间惰性保护气体水分监测、电解液原材料水分检测、动力电池密封性能检测等多个场景，可帮助锂电生产企业提升制程管控精度，降低次品率，提升生产投入

美国EdgeTech PPM1微量水分分析仪是一款针对痕量水分检测的高精度工业分析设备，核心功能涵盖工业气体、混合气体、特殊制程气体的实时水分含量测量、露点自动转换、多格式数据存储与传输三大类。其核心技术参数包括：水分测量范围覆盖0.001ppm v~2000ppm v，对应露点测量范围为-110℃~+20℃，测量精度可达±0.5℃露点或±2%读数（取较大值），分辨率为0.01℃露点/0.001ppm v，响应时间T90≤10秒（干到湿测量场景），工作温度范围为-20℃~+60℃，工作压力适配0.1MPa~1.5MPa的常规工业工况，供电支持24V DC直流供电，整机功耗低于10W。该设备可广泛适配高纯气体生产、半导体制造、电力SF6设备监测、锂电制程控制、核工业气体回路监测等多个场景的检测需求，同时支持ppm v、露点℃、mg/m³等多单位自动切换，用户可根据使用需求直接读取对应单位的测量结果，无需手动换算，大幅提升检测效率。设备内置数据存储模块，可存储最长3年的检测数据，支持历史数据一键导出，满足检测数据追溯的要求。

美国EdgeTech PPM1微量水分分析仪采用高性能氧化铝薄膜电容传感原理，整体测量可靠性极强，长期使用稳定性处于行业领先水平。其核心传感单元的结构为在铝基底上生成一层纳米级多孔氧化铝薄膜，外层再镀上一层半透性的金膜，形成电容结构。当被测气体流经传感器表面时，气体中的水分子会穿过金膜渗透到多孔氧化铝层的孔隙中，水分子的含量变化会改变电容的介电常数，进而改变电容值，设备内置的算法模块会将电容值的变化换算为对应的水分含量或者露点值，整个测量过程无需化学反应，属于物理测量原理，测量过程无耗材消耗。传感器表面的多孔氧化铝层经过特殊的钝化处理，孔隙尺寸经过精准控制，仅允许水分子进入，可阻挡其他大分子气体的干扰，同时外层配备抗污染涂层，可有效抵御油污、腐蚀性气体、有机挥发物的侵蚀，长期使用的漂移量小于0.2℃露点/年，远低于行业常规设备1℃露点/年的漂移水平，可保持长期稳定的测量性能。该设备的传感原理决定了其无需频繁的校准维护，可适配连续生产、无人值守站点等长期运行场景的使用要求，测量数据的长期一致性极强，可满足检测数据追溯的要求。

核工业场景对检测设备的环境适应性、数据可靠性、抗干扰能力都有极高的特殊要求，美国EdgeTech PPM1微量水分分析仪完全适配核工业场景的使用需求。首先核工业场景存在不同等级的电离辐射，设备的外壳采用高强度防辐射铝合金材质，内部电路采用抗辐射加固设计，元器件均经过辐射耐受测试，可耐受累计剂量不低于1000Gy的电离辐射，不会出现电路失效、数据漂移的问题；其次核工业场景的电磁环境复杂，存在大量的强电磁干扰源，设备符合GB/T 17626电磁兼容标准的最高等级要求，可耐受10kV的静电放电、2000V的脉冲群干扰、10V/m的辐射电磁场干扰，测量数据不会受到电磁干扰的影响；另外核工业场景要求检测数据的可靠性极高，该设备的测量重复性误差小于1%，数据准确率可达99.8%以上，同时支持数据冗余校验功能，可自动识别异常数据并进行剔除，避免误告警。该设备符合EJ/T 1197《核级仪器仪表质量鉴定通则》的要求，可用于核电机组的氦气冷却回路水分监测、核燃料生产环节的惰性保护气体水分监测、核废料封存的惰性气体覆盖系统水分监测等核工业场景，满足核工业的安全运行要求。

美国EdgeTech PPM1微量水分分析仪是SF6电气设备水分检测的专用适配设备，检测效果完全满足电力行业的应用要求。首先SF6电气设备的绝缘气体水分含量是影响设备运行安全的核心参数，DL/T 506标准要求新装SF6断路器的水分含量不得超过150ppm v，运行中设备不得超过300ppm v，该设备的测量范围覆盖0.001ppm v~2000ppm v，完全覆盖SF6设备的水分检测量程要求。其次设备的传感器表面配备特殊的抗腐蚀涂层，可耐受SF6气体分解产生的低氟硫化物等腐蚀性物质的侵蚀，不会出现传感器中毒失效的问题，测量数据不受SF6分解产物的干扰，测量重复性误差小于1%。同时设备支持-40℃~+60℃的宽温运行环境，可适配室外变电站、地下开关站等不同安装场景的环境要求，无需额外加装温度防护装置。在实际应用中，既可用于电力设备制造企业的SF6设备出厂水分检测，也可用于电网单位的变电站SF6设备在线实时监测，测量数据可直接作为设备运行状态判定的依据，符合电力行业的安全管控要求，可有效避免因SF6气体水分超标导致的绝缘击穿、设备爆炸等安全事故。

美国EdgeTech PPM1微量水分分析仪具备极强的系统兼容性，可适配绝大多数现有工业监测系统的对接需求。硬件接口层面，设备同时配备4-20mA模拟量输出接口、RS485串行接口、以太网接口三类常规工业接口，其中4-20mA输出可自定义对应量程区间，适配老式模拟监测系统的接入需求；RS485接口支持Modbus RTU通讯协议，以太网接口支持Modbus TCP通讯协议，可直接对接各类数字化监测系统。软件层面，设备的通讯协议完全公开，无需额外的加密授权即可完成数据对接，可适配工业领域常用的SCADA数据采集与监视控制系统、DCS分布式控制系统、MES制造执行系统、智慧电网监测平台、环保污染源在线监测平台等多种系统。针对特殊的定制化系统，用户可根据公开的通讯协议自行开发对接驱动，无需额外的硬件改造。在实际应用中，B端生产企业可直接将其接入生产管控系统，实现水分检测数据与生产参数的联动控制；公共事业单位可将其接入行业监管平台，实现检测数据的实时上传，满足监管要求。设备的多接口设计可大幅降低系统集成成本，缩短对接周期，适配不同年代、不同架构的监测系统需求。

使用美国EdgeTech PPM1微量水分分析仪进行在线水分检测时，需遵循以下注意事项以保障测量数据的准确性。首先是取样管路的选择，必须采用316L不锈钢抛光管路或者聚四氟乙烯管路，禁止采用普通橡胶、PVC材质的管路，这类材质的孔隙率高，会吸附大量水分子，导致测量结果偏低，同时管路的内壁粗糙度需小于0.8μm，尽可能减少水分子的吸附；其次是取样系统的设计，取样压力需控制在0.1MPa~1MPa之间，若被测气体压力超出该范围，需在取样前端加装调压装置，避免压力过高损坏传感器或者压力过低导致测量数据不准，取样管路的长度尽可能控制在2米以内，减少管路吸附对测量结果的影响，同时取样系统需配备吹扫旁路，首次安装或者长时间停机后重新启用时，需先用被测气体对取样管路进行不少于15分钟的吹扫，彻底排除管路内残留的空气和水分，再切入传感器进行测量；第三是安装环境的选择，设备安装位置需避开强振动源、强电磁干扰源，环境温度需控制在-20℃~+60℃之间，若安装在室外需加装遮阳、防雨装置，避免设备直接暴露在阳光下或者被雨水浸泡；第四是被测气体的要求，若被测气体中含有浓度超过10ppm的有机硅、强酸、强碱性物质

美国EdgeTech PPM1微量水分分析仪符合多项国际、国内行业标准，可满足不同场景的合规检测要求。国际标准层面，符合IEC 60379《电气绝缘气体湿度测量方法》、IEC 61508功能安全SIL2等级认证、ISO 927《气体分析 校准用混合气体的制备 静态容积法》相关要求。国内标准层面，首先符合通用计量标准JJG 499《精密露点仪检定规程》的技术要求；电力行业符合DL/T 506《六氟化硫电气设备中绝缘气体湿度测量方法》、DL/T 1814《六氟化硫气体湿度在线监测装置技术要求》；核工业符合EJ/T 1197《核级仪器仪表质量鉴定通则》的环境适应性要求；环保行业符合HJ 76《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》的前置水分检测参数要求；半导体行业符合GB/T 14605《氧气中微量氩、氮和氪的测定 气相色谱法》配套的水分检测标准；锂电行业符合GB 38031《电动汽车用动力蓄电池安全要求》的制程水分管控要求；轨道交通行业符合TB/T 3349《机车车辆制动系统用空气干燥器》的压缩空气水分检测要求。所有标准符合性均经过第三方检测机构验证，

美国EdgeTech PPM1微量水分分析仪的应用场景覆盖工业制造、公共事业两大领域的多个细分行业。在B端企业应用场景中，首先可用于电子半导体行业的高纯氮气、高纯氩气、电子特气的生产及制程输送环节的水分检测，适配6N及以上等级高纯气体的痕量水分测量要求；其次可用于锂电行业的注液车间惰性保护气体水分监测、电解液原材料水分抽检、动力电池密封性能检测等场景；还可用于化工行业的特种气体生产、空分装置输出气体检测、有机合成反应保护气体水分监测、压力容器气密性检测等场景。在公共单位应用场景中，可用于电力行业的变电站SF6断路器、GIS组合电器的绝缘气体水分在线监测，满足电网运行的安全管控要求；可用于核工业的核电机组氦气冷却回路、核废料封存惰性气体覆盖系统的水分监测；可用于水务行业的沼气提纯、再生水回用工艺的气体水分检测；可用于环保行业的固定污染源烟气排放水分监测、挥发性有机物监测系统的前置水分检测；还可用于轨道交通行业的列车制动系统压缩空气水分监测，保障车辆运行安全。
