瑞士HAEFELY RM430分压器变比测试仪

操作RM430分压器变比测试仪需注意接线与用电安全。高压侧连接务必使用细导线并接触牢固，避免因接触不良引入额外阻抗；低压臂侧应配套专用线缆，混用普通线缆会改变高频特性。被测分压器的负载应满足仪器要求，最大负载容值小于10纳法、阻抗大于5千欧，超出范围可能触发溢出告警或读数失真。仪器工作环境温度为5至40摄氏度、相对湿度5%至95%，应避免在超出范围或凝露环境使用。内置锂电池须用配套充电器，电量不足时及时补电，长期存放前保持适当电量。由于测量对象为高压设备分压器，接线与拆线仍须在确认停电、放电并符合高压作业规程的前提下进行，操作人员应做好绝缘与监护。若发现显示异常、溢出告警频繁或读数长时间无变化，应停止使用并核查接线与负载。操作人员还应接受基本高压计量培训，理解变比限值概念，做到既用好仪器又保护好自身，使校验工作安全可控。长期保管时应保持电池适当电量，置于干燥通风处，避免潮湿与高温加速器件老化，延长设备服役寿命。

使用RM430分压器变比测试仪校验分压器的标准步骤为：第一步，确认仪器电量充足，开机后数码管自检正常；第二步，用直径约1毫米的导线将仪器高压侧输出端连到分压器高压电极；第三步，在低压臂侧用配套冲击电压测量专用线缆接好LEMO或BNC接口；第四步，按下测量按键，仪器输出1千赫兹正弦激励并自动切换量程；第五步，读取四位数字管显示的实测变比，数值约保持一分钟后自动清零；第六步，记录结果并与历史数据比对，若出现溢出告警应检查负载是否在容值小于10纳法、阻抗大于5千欧范围内。测量结束关闭电源，整理线缆归位。规范的接线与记录流程为数据有效性提供保障，也使每次校验结果可追溯。为获得可信数据，测量时应保持仪器与被测分压器处于稳定状态，避免在测量过程中晃动或改动接线，尤其在怀疑异常分压器时应放慢并重复测量。每次任务结束后应在台账中登记测量位置与读数，便于后续趋势分析与溯源，使校验结果在需要时可作为可审查的记录支撑跨时段研判。

RM430显示的四位数字即为被测分压器的实测变比，是直接可用于现场核查的量值，应与设备铭牌值、上次检定结果比较判断是否在允许范围内。仪器具备溢出告警功能，当被测分压器负载超出最大允许范围时，说明当前接线或分压器参数不匹配，此时读数不可信，应检查接线与负载条件后重测。测量数值在屏幕保持约一分钟后自动清零，便于防止误读旧值。由于精度为±1%，判读时应结合历史数据的趋势而非单次微小波动下结论，发现持续偏离应及时安排正式计量检定。合理的判读方式能将RM430的快速筛查与实验室检定衔接起来，形成闭环的量值管理。操作人员面对异常读数应保持冷静，按预案处置。建议结合历史数据与相关标准要求确定判定阈值并定期复核，将仪器提示作为启动进一步核查的信号而非最终结论。对于持续溢出或明显偏离铭牌的分压器，应标记为重点关注对象，安排停运检修或送计量机构正式检定，避免带病运行，防患于未然，保障高压试验量值可靠。

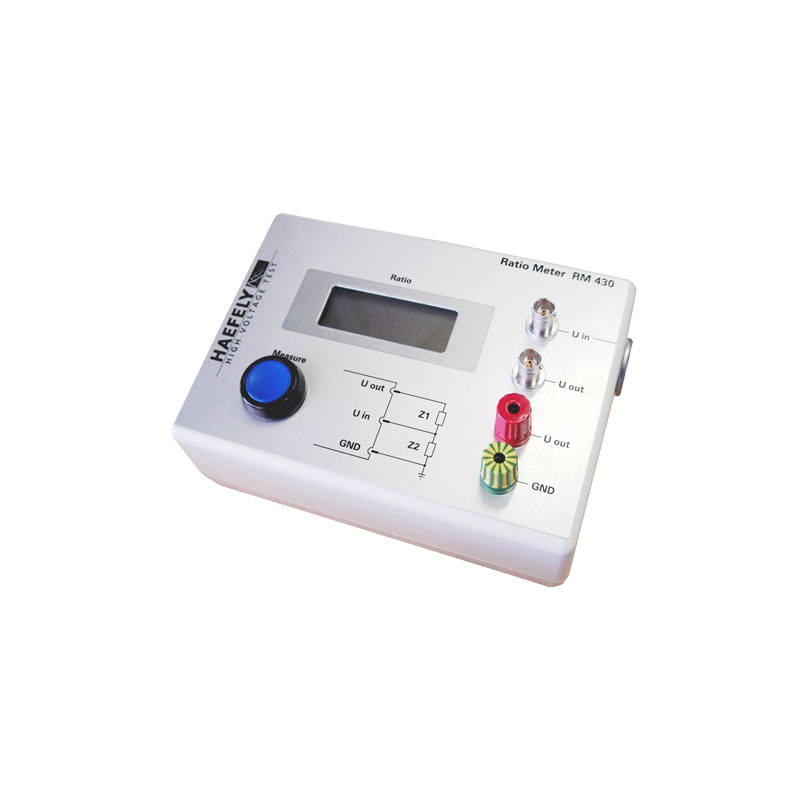

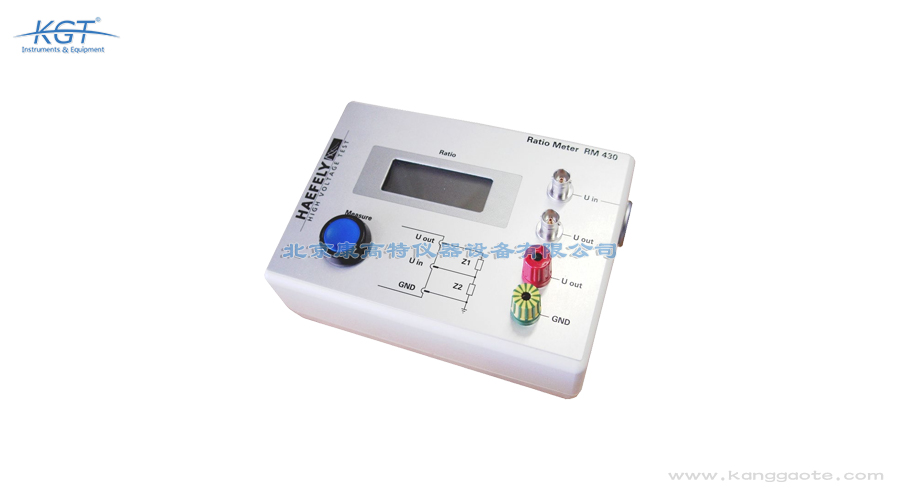

瑞士HAEFELY RM430分压器变比测试仪是哈弗莱公司推出的手持式现场校验仪表，专门用于高压试验场中各类电阻与电容分压器、以及终端网络的变比测量与定期校验。该仪器向被测分压器高压侧注入1千赫兹、约九十伏峰峰值的标准正弦激励信号，通过测量低压臂输出与高压输入的比例关系，在四位数字管上直接显示实测变比，量程覆盖1至9999并自动切换。其最大特点是可以真实还原现场工况，测量结果已经自动计入测量线缆的附加效应与周边杂散电容的影响，特别适合阻尼电容分压器这类对线缆十分敏感的设备。整机仅重1公斤，内置锂电池供电，无需外接市电，是高压计量现场快速校准的得力工具。对于高压实验室与变电站检修单位而言，定期核查分压器变比是确保冲击电压、工频耐压等试验量值准确的前提，掌握RM430的适用范围有助于在设备到期或怀疑失准时迅速开展现场校验。

RM430分压器变比测试仪凭借便携、自给供电与实测准确的特点，广泛应用于电网、电厂及高压计量领域。在电网与电厂的高压试验场，它用于冲击电压分压器、工频试验分压器的周期校验，保障耐压试验与绝缘诊断的量值准确；在互感器与高压计量实验室，可作为现场快速复核手段，配合标准装置完成量值溯源；在设备制造与检修单位，用于新产品入库或大修后的变比核查。得益于1公斤轻机身、内置锂电池可测约百次、支持BNC与LEMO多种接口，该仪器特别适合移动式、多点的分压器现场校准。在构建高压试验量值保障体系时，可将RM430作为前端快速校验节点，切实提升分压器状态管控的及时性。对于不同行业用户，依据自身风险特征制定校验频次与记录要求，才能最大限度发挥该仪表的轻量化与长续航优势。把现场快速变比校验嵌入既有计量管理流程，可让分压器状态核查从偶发动作变为常态能力，与固定标准装置形成多层次防线，筑牢高压试验量值准确的基石，提升整体计量保障水平。

与使用通用示波器配合信号源手动测分压器变比的传统方法相比，RM430分压器变比测试仪在便捷性与可靠性上优势明显。手动法需要搭建信号源、示波器与探头，分别读取高低侧波形幅度再人工换算，步骤繁琐且容易因探头电容、线缆长度引入误差，还依赖操作人员经验。而RM430将激励信号发生、比例测量与量程切换集成一体，自动在1至9999范围内切换量程，四位数字直接显示变比，精度达正负百分之一，省去人工换算并杜绝计算错误。其内置电池与轻巧机身更使现场校验摆脱了对市电与笨重仪器的依赖，显著缩短单次校验时间，让班组能在计划停电窗口内高效完成多台分压器的批量核查。在野外或城市变电站等电源条件有限的场合，RM430仅需内置电池即可工作，单人即可搬运操作，而传统示波器方案体积大、接线复杂、对现场电源与工作台要求高，往往难以就地开展。因此RM430更契合运维班组高频次、移动式的校验需求，是分压器健康管理的优选工具，使现场量值核查常态化成为可能。

RM430分压器变比测试仪的工作原理基于比例测量法。仪器内部产生1千赫兹正弦激励信号，经香蕉插头或BNC输出端施加到分压器高压电极，建议在高压电极处用直径约1毫米的细导线连接，同时在低压臂侧通过LEMO或BNC接口采集输出信号，由内部电路计算高低侧电压之比即变比并送数码管显示。关键在于，仪器采用实测方式，测得的变比已经包含连接线缆的容性负载与周围杂散电容带来的附加效应，因此比单纯按铭牌或理论计算更接近现场真实值。对于阻尼电容分压器，线缆长度与布置会显著改变高频响应，RM430正是通过实测把这些影响一并计入，从而实现真实变比的准确获取，避免空载参数与实际工况之间的偏差。掌握这一机理有助于正确摆线并理解读数的物理含义。实际使用中应尽量保持与被校分压器一致的真实接线方式，包括线缆长度与走向，因为任何改变都会反映在实测变比中。操作人员应认识到RM430给出的就是当前工况下的真实比例，而非脱离现场的标称值，这正是它作为现场校验工具的价值所在。

在高压试验场、互感器校验室与变电站检修现场，RM430分压器变比测试仪最适合用于分压器的定期校验与投运前核查。当冲击电压发生器、工频试验变压器的配套分压器经过搬运、长期停用或环境变化后，其变比可能发生漂移，此时可携RM430到现场，无需拆装大型设备即可就地测量真实变比。由于仪器内置锂电池、充满可完成约一百次测量、且无需外接市电，特别适合在试验间、户外变电站等供电不便的场所使用。低压臂侧建议配套冲击电压测量专用线缆，以保证高频信号完整，使校验结果更贴近实际试验工况。实际作业中建议将仪器纳入设备周期检定计划，结合台账记录每次实测变比与日期。对于运行年限较长、经过多次搬运的分压器，建议在每次大修或每轮状态评价中安排RM430现场校验，以便及时发现变比缓慢漂移的隐患。相比将整台设备返厂或送计量中心，就地初筛能大幅缩短停电窗口，减少用户停电时间，也更利于建立同批次分压器的变比退化档案，提升预防性维护水平。

RM430分压器变比测试仪的核心抗干扰设计在于实测计入现场效应。分压器变比并非固定常数，连接线缆的电容、周围金属构件的杂散电容都会改变实际比例，尤其对阻尼电容分压器影响显著。RM430通过向真实接线状态下的分压器注入1千赫兹激励并直接测量低压输出，把线缆与杂散电容的附加效应一并包含在结果中，从而避免按理论值或空载铭牌带来的偏差。为进一步提升可信度，低压臂应使用冲击电压测量专用线缆并保持布置稳定，减少线缆变动引入的重复误差；测量时尽量远离强电磁干扰源，并在同一接线方式下复测，使读数具有良好重复性，为现场判别提供扎实依据。科学的判别流程能避免误判带来的不必要返工。现场还应尽量避免紧贴强干扰源或大功率设备，并在异常时复测比对，必要时调整接线后重新评估，确保结论真实可靠。理解线缆与杂散电容的作用机理，能帮助操作人员正确布置并合理解读RM430给出的实测变比，使现场校验经得起后续复核与溯源。

RM430分压器变比测试仪用于分压器与终端网络变比的现场校验，其测量结果可作为高压计量设备量值溯源的环节。在我国，高压分压器的检定通常参照国家计量检定规程中关于冲击电压分压器、工频电压分压器的相关要求执行，校验周期与判定指标由设备所属实验室的计量体系规定。RM430以1千赫兹正弦作为校准激励，4位数字显示、正负百分之一精度，可为周期检定提供快速复核数据；对于要求更高准确度的正式检定，仍需在计量标准装置上完成。用户应保证仪器自身在校准有效期内，并将现场实测变比与上次检定结果、铭牌值进行比对，及时发现超差趋势，使现场快速校验真正服务于量值准确的目标。需要指出的是，标准符合性只是仪器可靠工作的基础，现场仍应依据国家与行业计量规范开展作业，并按规定周期送计量机构检定。只有在校准有效期内且外观与功能正常的仪表，其读数才可作为管理依据。定期对仪器进行期间核查，有助于及时发现性能漂移，保障分压器校验工作的科学性与公信力，这也是量值溯源落地的必要环节。
