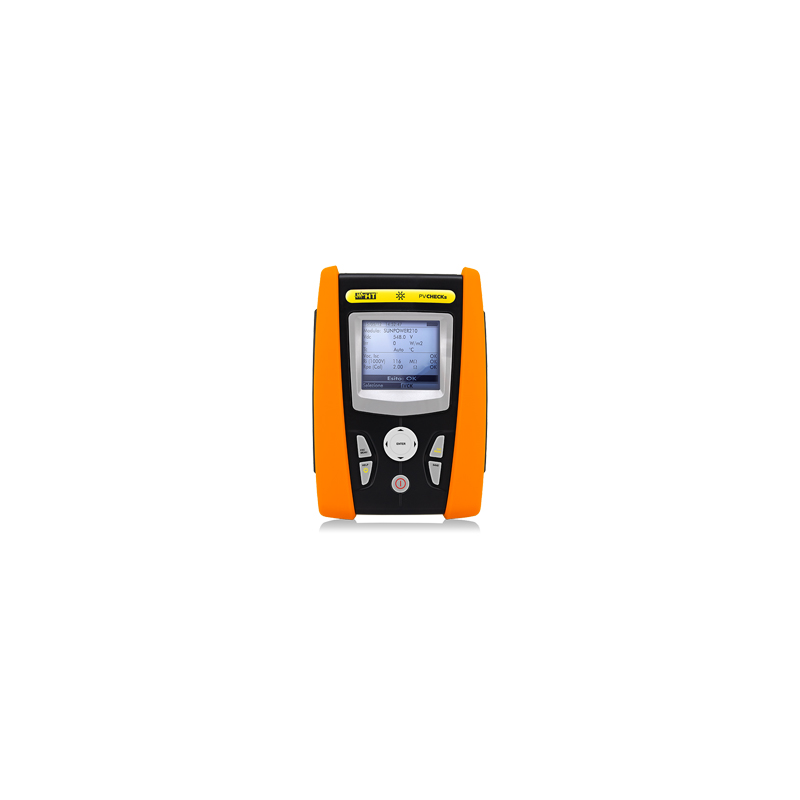

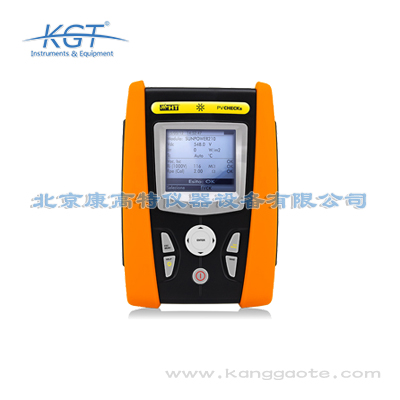

意大利HT PVCHECKs多功能光伏测试系统

意大利HT PVCHECKs多功能光伏测试系统的应用场景覆盖光伏全产业链的检测需求，针对B端企业用户，可应用于集中式光伏电站的建设期验收、日常运维检测、技改效果核验，分布式工商业光伏的安装调试检测、季度性能排查，户用光伏的并网前检测、故障排查，以及光伏组件生产企业的出厂抽检、到货核验等场景。针对G端政府及国有单位用户，可应用于公共建筑屋顶光伏改造项目验收、光伏扶贫项目绩效核验、新能源并网合规性检测、核工业配套光伏系统安全检测、轨道交通沿线光伏电站性能核验、水务/环保部门配套光伏项目的验收监管等场景。在不同场景下，设备均可快速输出标准化检测数据，帮助用户快速定位组串失配、绝缘隐患、功率衰减等问题，既可以满足企业用户提升电站发电量、降低运维成本的需求，也可以满足国有资产验收、合规监管的流程要求。

PVCHECKs光伏检测设备适配光伏全产业链的四类核心场景：第一是生产端场景，可对接晶硅、薄膜光伏组件生产线的MES系统，实现组件出厂前的隐裂、断栅、虚焊、功率偏差等缺陷的批量自动化筛查，适配166mm、182mm、210mm等全尺寸组件的检测需求，检测效率可达每小时300片；第二是安装端场景，可用于光伏EPC项目的组件到货抽检、安装完成后的组串性能核验，适配山地、水面、平单轴跟踪支架、工商业屋顶、居民屋顶等不同安装场景，3.2kg的轻量化设计支持单人高空作业，可有效降低户外检测的作业难度；第三是运维端场景，可用于已投运光伏电站的季度、年度例行巡检，以及故障组件的精准定位，可快速排查PID效应、热斑、衰减率超标等问题，适用于集中式光伏基地、分布式光伏集群等不同规模的电站运维；第四是验收端场景，可用于新能源主管部门、电网公司的光伏电站并网验收、整县分布式光伏项目核查、光伏扶贫项目核验、补贴资质认定等官方检测场景。B端的光伏EPC企业、电站运维企业、组件生产企业可依托该设备实现全流程检测覆盖，降低运营成本；G端的能源监管、电网、质监等部门可依托该设备获得合规、准确的检测数据，作为项目合规性

使用意大利HT PVCHECKs多功能光伏测试系统开展光伏组串检测时，需遵循以下注意事项以保障测试精度和作业安全：首先测试前需确认被测组串处于断开负载的状态，避免交直流串扰影响测试结果的准确性，同时严格遵守GB 26860《电力安全工作规程》的要求，佩戴对应电压等级的绝缘防护用具，符合高压作业的安全规范。其次，测试用辐照度传感器需和被测组件处于同一平面，倾角误差不超过±3°，确保传感器无阴影遮挡、无灰尘覆盖，避免辐照度测量偏差影响功率修正结果；组件温度传感器需紧贴组件背板的中部位置，不得放置在组件边框、接线盒或有遮挡的位置，避免温度测量误差。针对特殊环境的测试场景，海拔超过2000m的高原光伏电站测试时，需手动输入海拔修正参数，确保绝缘电阻测试结果的准确性；海边盐雾环境的光伏电站测试前，需擦拭设备探头表面的盐分结晶，避免接触电阻过大影响交直流参数的测量精度。测试过程中若遇辐照度波动超过50W/㎡的天气，需暂停测试，待辐照度稳定后再开展检测作业。

意大利HT PVCHECKs多功能光伏测试系统可从多个维度帮助光伏运营企业提升投资回报率，首先该设备的IV曲线快速测试功能单组串测试时间不超过10秒，比传统测试设备的检测效率提升80%以上，可大幅降低运维人员的现场作业时间，减少人工成本投入，按照10MW集中式电站季度运维检测计算，单次检测可减少人工投入50%以上，每年可节省人工成本数万元。其次设备±0.8%的功率测量精度，可精准定位功率损失在2%以上的失配组串，及时排查组件老化、阴影遮挡、接线松动等隐性问题，平均可提升电站发电量3%-8%，按照10MW集中式电站每年发电量1200万kWh、上网电价0.4元/kWh计算，每年可新增发电量36万-96万kWh，对应增收14.4万-38.4万元。同时设备支持批量测试数据自动分析，可自动生成组串性能排名，为组件更换、电站技改提供精准数据支撑，避免不必要的技改投入，减少无效成本支出。整体来看，该设备的投入可在12个月内通过降本增收实现回本，可有效提升光伏电站的全生命周期投资回报率。

PVCHECKs光伏检测设备具备完善的系统对接能力，可适配各类B端、G端的管理系统需求，有效提升检测数据的流转效率。设备支持标准API接口、Modbus协议、MQTT协议等通用对接方式，数据格式符合电力行业数据传输规范，支持自定义字段匹配，可对接的系统类型包括：光伏电站SCADA系统、企业电力运维管理平台、新能源监管系统、组件生产MES系统、第三方检测业务管理系统等。对接完成后可实现检测数据的自动同步上传，无需人工录入，所有检测数据包括EL成像图、I-V曲线、热成像图、功率参数等均会自动关联对应组件的编号、安装位置、检测时间等信息，可实现检测数据的全生命周期溯源。对于B端的大型光伏电站运营商而言，可将设备检测数据直接导入自有运维平台，实现故障数据自动派单，形成检测-派单-整改的闭环管理，提升运维数字化水平，降低人工录入的时间成本；对于G端的电网公司、能源监管部门而言，可将设备检测数据直接对接新能源监管平台，实现并网光伏项目的全生命周期性能数据归集，满足新能源并网监管的数字化要求，提升监管效率。同时设备支持本地数据存储，最大可存储10万条检测记录、20万张EL及热成像图片，数据可导出为C

意大利HT PVCHECKs多功能光伏测试系统的测量精度完全满足目前光伏行业所有验收、运维的精度要求，其电压测量精度±0.5%、电流测量精度±0.2%、功率综合精度±0.8%，远高于行业通用的±5%功率误差要求，可精准识别出功率衰减超过2%的故障组串。同时设备配套的辐照度传感器精度达±5W/㎡，组件温度传感器精度达±0.5℃，STC参数修正后的功率误差小于2%，符合DL/T 1618《光伏组件串现场性能测试技术规程》、GB/T 37409《光伏发电站验收规范》中对测试设备的精度要求。对于B端运维企业来说，高精度的测量结果可帮助运维人员精准定位阴影遮挡、组件老化、二极管损坏、接线松动等隐性问题，减少无效排查时间，提升运维效率。对于G端验收单位来说，该设备的测量精度符合国有资产验收的溯源要求，测试结果可直接作为项目验收、绩效核验的合规依据，无需额外进行数据校准。

意大利HT PVCHECKs多功能光伏测试系统的核心测试原理覆盖三大类检测场景，IV曲线测试采用可变电子负载法，通过连续调整负载电阻从开路到短路的全范围变化，同步高频率采集组串的电压、电流数据，绘制完整的IV特性曲线，同时内置的辐照度传感器、组件温度传感器同步采集当前环境参数，通过IEC 61829规定的STC修正算法，将现场测试的功率数据修正到标准测试条件下的标称功率，方便与组件铭牌参数直接对比，判断组件的性能衰减情况。绝缘电阻测试采用直流高压注入法，按照用户选择的测试档位向被测回路注入500V/1000V/1500V的稳定直流测试电压，精准测量回路的泄漏电流，通过欧姆定律计算得到回路的绝缘电阻值，测试过程符合GB/T 37409规定的绝缘测试要求，可精准识别光伏系统的绝缘隐患。交直流参数测试采用真有效值采样原理，采样频率达10kHz，可精准测量非正弦波的电压、电流参数，尤其适配光伏逆变器输出的非完美正弦波的测量场景，测量结果的准确性远高于平均值采样的普通测量设备。

PVCHECKs光伏检测设备的核心功能模块均采用行业通用的成熟检测原理，检测数据的科学性、准确性得到行业广泛认可，具体原理分为三类：第一是EL检测模块原理，利用晶体硅的电致发光效应，向光伏组件施加正向直流偏置电压，使晶体硅原子中的电子和空穴发生辐射复合，释放出波长在1100nm左右的近红外光，通过高灵敏度的近红外CMOS传感器捕捉该近红外光信号，生成EL成像图，通过成像图的明暗分布即可判断组件是否存在隐裂、断栅、虚焊、碎片、PID效应等内部缺陷，缺陷判定规则符合DL/T 1822的标准要求；第二是I-V特性曲线测试原理，采用四线法测量技术，消除导线电阻带来的测量误差，通过可变电子负载模拟光伏组件的不同负载状态，依次采集从短路到开路全区间的电流、电压数据，绘制出I-V特性曲线和P-V特性曲线，通过曲线分析即可获得组件的短路电流、开路电压、峰值功率、填充因子、转换效率等核心性能参数，判断组件的衰减情况、故障状态，测试流程符合IEC 62446的标准要求；第三是热斑检测模块原理，利用红外热成像技术，捕捉光伏组件表面的红外辐射信号，将辐射信号转化为温度数据，生成热成像图，通过组件内部不同区域的

意大利HT PVCHECKs多功能光伏测试系统是专为光伏全场景检测开发的专业设备，核心功能涵盖光伏组串IV曲线测试、组串功率校准、绝缘电阻测试、交直流电压电流测量、组件温度及环境辐照度同步采集、组串开路/短路故障排查六大类。技术参数方面，直流电压测试范围覆盖0-1500V，测量精度±0.5%；直流电流测试范围0-20A，测量精度±0.2%；功率测量综合精度±0.8%，可适配单晶、多晶、PERC、TOPCon、HJT等所有主流光伏组件类型的测试需求。绝缘电阻测试支持500V/1000V/1500V三档可调测试电压，测试范围覆盖0.1MΩ-10GΩ，满足1500V级光伏系统的绝缘安全检测要求。设备内置的辐照度传感器测量精度±5W/㎡，组件温度传感器测量精度±0.5℃，可自动将现场测试数据修正到STC标准测试条件（辐照度1000W/㎡、电池温度25℃、AM1.5光谱）下的参数，方便与组件标称参数直接对比。同时设备支持单串测试最快10秒完成，大幅提升现场检测效率，适配各类光伏场景的快速检测需求。

意大利HT PVCHECKs多功能光伏测试系统完全适配核工业配套光伏项目的检测需求，首先该设备的电磁兼容性符合IEC 61326-3-1《工业苛刻环境电气测量设备电磁兼容标准》的要求，可在核电厂周边的强电磁干扰环境下稳定运行，测量数据不受电磁辐射影响，测试精度保持稳定。其次设备符合EJ/T 1151《核电厂电气测量仪表技术要求》的相关规定，其1500V级绝缘电阻测试功能可精准检测光伏系统与核电厂接地系统的绝缘性能，避免光伏系统漏电影响核电厂的电力运行安全。针对核工业配套光伏项目的验收、运维需求，设备输出的测试报告符合核工业安全管理的标准化要求，可直接作为项目验收、安全核验的合规依据，满足G端核工业管理单位的监管要求。同时设备的快速测试功能可适配核工业闲置厂区分布式光伏、核电厂配套离网光伏等不同类型项目的日常运维检测需求，可快速定位组串失配、绝缘隐患等问题，提升光伏系统的运行稳定性，降低安全风险，保障核工业项目的清洁电力供应可靠性。

PVCHECKs是工业级高精度光伏检测设备，各功能模块的精度均达到行业领先水平，完全满足全场景工业检测的需求。EL检测模块采用高灵敏度背照式CMOS传感器，可识别最小0.1mm的隐裂纹、断栅、虚焊、碎片缺陷，缺陷识别准确率≥99.2%，远高于行业通用的95%识别准确率要求，可有效避免小尺寸缺陷漏判；I-V测试模块采用四线法测量原理，消除了导线电阻带来的测量误差，电流测量精度±0.1%FS，电压测量精度±0.05%FS，功率测量综合误差≤±0.5%，远优于行业通用的±2%精度要求，可精准识别组件1%以上的功率衰减；红外热成像模块测温精度±0.3℃，温度分辨率0.05℃，可精准识别温差≥1℃的热斑缺陷，避免早期热斑漏判。对于B端的组件生产企业而言，采用该设备开展出厂检测可将不良品流出率降低至0.1%以下，减少售后质量纠纷；对于B端的光伏运维企业而言，高精度检测可精准定位故障点，提升运维效率30%以上，减少非必要的组件更换成本，提升项目ROI；对于G端用户而言，在开展特高压配套光伏基地、百万千瓦级光伏电站等重大项目的抽测、验收工作时，高精度检测数据可避免检测误差导致的判定失误，符合电力行业重

使用PVCHECKs光伏检测设备开展户外检测时，需遵循以下四类规范要求，确保检测安全和数据准确：第一是电气安全注意事项，检测前需确认被测组串电压在设备1500V额定电压范围内，作业人员需配备符合电力安全规范的绝缘手套、绝缘鞋等防护装备，高压检测作业时需确保接线端口绝缘包裹到位，避免高压触电风险，作业流程需符合DL/T 1990规定的现场检测安全规范；第二是环境适配注意事项，设备工作温度范围为-30℃~60℃，防护等级IP65，可适应雨雪、沙尘、高湿等常规户外环境，但极端暴雨、雷电、风力超过6级的天气下禁止开展户外检测作业，避免安全风险；第三是检测操作注意事项，EL检测需在光照强度低于200lux的环境下开展，优先选择清晨、傍晚或者阴天弱光环境，避免强光导致的成像过曝，影响缺陷识别准确率；I-V测试需在光照强度稳定在800~1200W/㎡、组件温度在25℃±5℃的条件下开展，若环境条件不满足需进行温度、辐照度系数修正，确保检测数据准确；第四是数据校准注意事项，每次户外检测前需使用配套的标准校准片对设备的I-V测试精度、热成像测温精度进行校准，长期存放后再次使用需开展全功能精度校验，确保检
