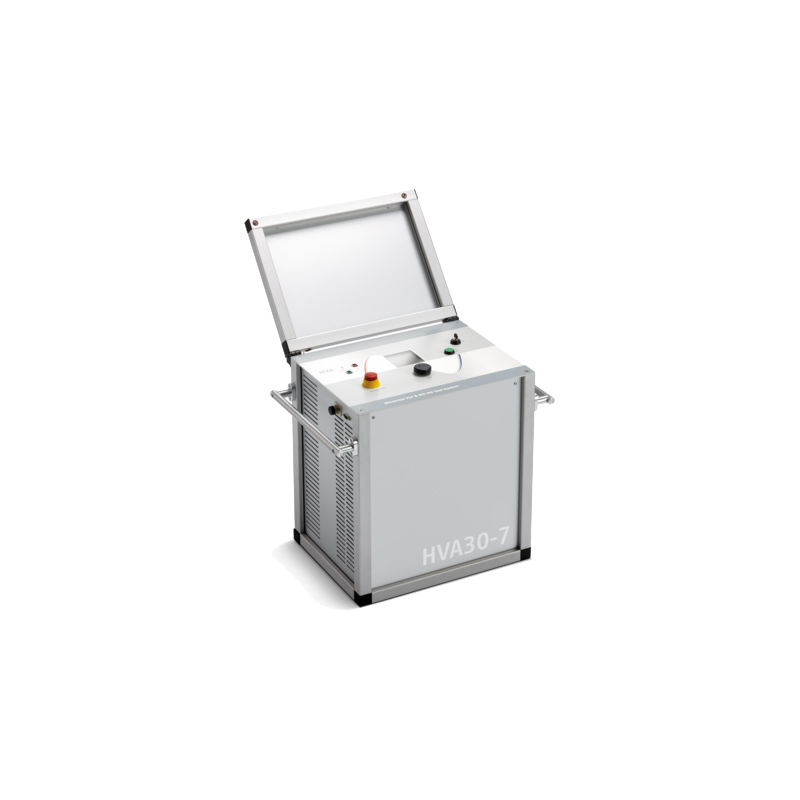

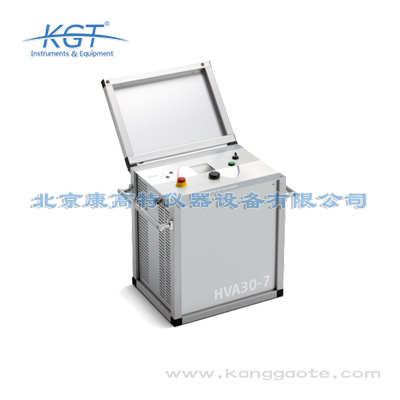

奥地利B2 HVA30-7超低频电缆测试系统

该设备适用于各类10kV及以下电压等级电力电缆的绝缘性能测试场景，面向B端用户可服务于工矿企业自备电网的电缆预防性试验、新能源场站集电线路电缆交接试验、轨道交通供电系统电缆运维检测、电力工程公司的电缆验收试验等场景，可快速识别电缆进水、绝缘老化、制造缺陷等问题。面向G端用户可服务于电网公司配网电缆的周期性巡检、市政电力改造项目的电缆质量核验、应急管理部门的供电隐患排查、交通基建项目的供电系统验收等场景，尤其适合电缆井、隧道、山区风电场等狭窄、通行不便的作业环境，可大幅降低现场测试的人力与时间成本。

该设备核心技术参数如下：输出电压范围为0-30kV连续可调，输出频率为标准0.1Hz超低频，支持余弦方波、正弦波两种波形可选，搭载7路独立测试通道，单通道均支持满功率输出；负载电容适配范围最高可达11μF，电压测量误差≤±2%，电容测量精度≤±5%，介损测试精度≤±0.05%，局部放电检测灵敏度≤5pC；设备整机功耗≤1.2kW，工作温度范围覆盖-10℃至45℃，相对湿度适配最高85%无凝露环境，整机重量为28kg，满足现场便携作业需求。以上参数均达到电力检测行业一级精度要求，可适配绝大多数中低压电缆测试场景。

该设备适配全场景中低压电缆绝缘检测需求，典型应用场景包括：电网公司10kV及以下电压等级配网电缆的交接验收试验、年度预防性试验；市政工程、轨道交通供电系统的电缆入网检测、故障排查；工矿企业内部供电电缆的定期绝缘性能评估；光伏、风电等新能源电站集电线路电缆的投运前检测；老旧电缆的剩余寿命预判、缺陷定位辅助检测。其7通道独立设计可支持多根电缆同步测试，相比单通道设备测试效率提升80%以上，尤其适配批量检测场景下的作业需求，大幅缩短现场作业时长。

该设备的核心技术参数完全匹配中低压电缆测试的行业需求，额定输出电压为0~30kV连续可调，输出波形为符合国际标准的0.1Hz余弦方波，最大带载能力达7μF，可覆盖10kV及以下交联聚乙烯电缆最长15km的测试需求；电压测量精度为±2%，介质损耗角正切测量精度可达±0.5×10^-3，耐压计时精度误差小于0.1%。设备工作电源为普通AC220V市电，无需专用大容量供电接口，整机重量约18kg，防护等级达IP54，可在-10℃~45℃环境温度、相对湿度≤85%无凝露的条件下稳定运行，支持测试数据本地存储量不少于10000条，可直接导出通用格式的测试报告，满足现场快速作业的各类参数要求。

该设备的7路独立测试通道设计优势主要体现在三个方面：第一是效率优势，可同时对7段独立电缆，或是三芯电缆的三相+屏蔽层同步开展测试，单轮测试时长相比单通道设备缩短80%以上，尤其适配配电网批量电缆验收、工矿企业全厂区电缆年度检测等大工作量场景；第二是数据精度优势，各通道采用独立信号采集模块，完全不存在通道间信号串扰问题，测试数据精度和单通道专业设备完全一致；第三是适配性优势，支持单通道独立运行、多通道组合运行两种模式，可灵活适配零散测试、批量测试等不同作业需求，无需额外搭配其他测试设备即可覆盖全场景测试需求。

该设备可满足电压等级10kV及以下的海底电缆、矿用橡套电缆等特种电缆的绝缘测试需求：首先是带载能力匹配，7μF的最大带载能力可覆盖长度5km以内的10kV海底电缆、长度12km以内的矿用橡套电缆测试，更长的电缆可通过分段测试的方式完成检测。其次是环境适应性强，IP54的防护等级可抵御沿海高盐雾、矿场高粉尘的复杂环境，-10℃的低温工作下限可满足北方冬季户外、高海拔矿场的测试需求。第三是测试指标匹配特种电缆的检测标准，针对矿用电缆的橡套绝缘材料、海底电缆的交联聚乙烯绝缘材料的介损阈值、耐压要求均符合相关行业规范，测试结果可作为特种电缆验收、运维的合规依据。

该设备对长距离交联聚乙烯电缆的适配性处于行业领先水平，其最高负载电容支持11μF，按照10kV交联聚乙烯电缆每公里约0.3μF的典型电容参数计算，单通道最长支持测试长度可达35km，完全覆盖城市配电网、工矿企业、新能源电站的绝大多数中低压电缆应用场景。针对长距离电缆测试场景，设备内置自适应波形校准模块，可自动调整输出波形畸变率，控制畸变率≤3%，完全符合超低频测试的标准要求，不会因负载电容过大导致测试数据失真；同时设备内置多重过流、过压保护机制，可在电缆击穿瞬间切断输出，有效保障设备和现场作业人员的安全。

使用过程中需严格遵守以下核心注意事项：首先是前置检查要求，测试前必须确认被测电缆无外接残余电压、所有附属保护设备完全断开，设备接地端必须接至现场专用接地网，接地电阻需≤4Ω，严禁在接地不符合要求的情况下开展测试；其次是作业环境要求，潮湿、雨雪天气严禁开展户外测试，作业环境相对湿度需≤85%无凝露，作业区域需设置明显的安全警示标识，测试过程中严禁任何人员触碰测试线及被测电缆端部；最后是测试收尾要求，测试完成后必须等待设备自动放电完成、放电指示完全熄灭后再拆除接线，严禁强行中断测试过程，避免剩余电荷造成人员触电、设备损坏等安全事故。

该设备的设计与测试指标完全符合国内外现行的电缆测试相关标准，国内标准方面，满足GB 50150《电气装置安装工程电气设备交接试验标准》中对10kV及以下电缆耐压试验的参数要求，符合DL/T 1576《6kV～35kV电缆超低频耐压试验技术导则》中对0.1Hz余弦方波测试的设备精度、测试流程的要求，同时匹配GB/T 3048.11《电线电缆电性能试验方法 第11部分：介质损耗角正切试验》的介损测量精度要求。国际标准方面，符合IEEE 400.2《额定5kV以上屏蔽电力电缆现场超低频耐压试验导则》、IEC 60270《高电压试验技术 局部放电测量》的相关要求，测试结果可作为各类电力验收、运维场景的合规性依据。

介损测量精度直接影响绝缘状态判断的准确性，测试过程中需注意以下事项：首先是端头处理，需用酒精清理电缆端头的绝缘表面污秽，剥除足够长度的外半导电层，避免表面泄漏电流干扰测量结果，测试高压引线需悬空架设，避免接触地面、杆塔等其他导体，减少杂散电容的影响。其次是环境条件要求，需确保环境温度在-10℃~40℃之间，相对湿度低于80%，禁止在雨雪、大雾天气开展户外测试，若测试环境温度低于0℃，需对介损测量结果进行温度校正。第三是负载匹配，被测电缆的总电容不可超过设备7μF的最大带载能力，若电缆长度过长可采用分段测试的方式，测试前需确保被测电缆残余电荷完全释放，避免残余电荷影响介损测量的准确性。

该设备采用超低频绝缘测试技术，核心原理是基于绝缘介质的极化响应特性：0.1Hz超低频电压下，交联聚乙烯等电缆绝缘材料的极化过程与工频50Hz电压下的等效性已被行业普遍验证，15分钟0.1Hz耐压试验等效于1分钟工频耐压试验的绝缘考核效果。同时由于超低频下电缆的容性电流仅为工频下的1/500，大幅降低了测试设备的容量需求，无需笨重的工频谐振装置即可实现现场测试。设备内置高精度信号采集模块，通过同步采集测试回路的电压、电流相位差，可精准计算电缆绝缘的介质损耗角正切值，结合耐压过程中的漏电流变化数据，可实现对电缆绝缘老化、局部缺陷的精准识别。

针对10kV交联聚乙烯电缆测试场景，该设备相比传统工频耐压设备的效率优势十分显著：首先是便携性优势，传统工频谐振测试装置重量普遍在100kg以上，需要多人配合搬运，该设备整机仅18kg，单人即可搬运，大幅降低了狭窄电缆井、山地作业场景的运输难度。其次是供电要求低，工频耐压设备需要容量达几十kVA的专用供电接口，该设备仅需普通220V市电即可运行，无需现场协调专用电源。第三是测试速度快，0.1Hz超低频耐压试验仅需15分钟即可完成等效工频1分钟的考核效果，加上接线、调试的时间，单根电缆测试可在30分钟内完成，相比工频设备效率提升60%以上，非常适合B端工矿企业的快速复产测试、G端配网大规模巡检的时效要求。
